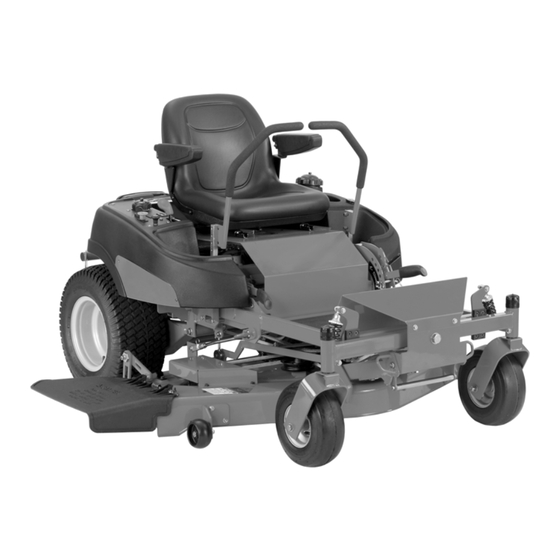

Snapper 375ZB2050CE Parts Manual

375z series 20 hp hydro drive ztr
Hide thumbs

Advertisement

Parts Manual for
20 HP HYDRO DRIVE ZTR
375Z SERIES
MODEL
375ZB2050CE (5900735)
Briggs & Stratton Yard Power Products Group
535 Macon Road
Manual No.
5101533
McDonough, GA, 30253 U.S.A.
800-935-2967
Revision IR,
8/13/2008
TP 400-7380-IR-HZ-N

Advertisement

loading

  Also See for Snapper 375ZB2050CE

  Related Manuals for Snapper 375ZB2050CE

  Summary of Contents for Snapper 375ZB2050CE

  • Page 1 Parts Manual for 20 HP HYDRO DRIVE ZTR 375Z SERIES MODEL 375ZB2050CE (5900735) Briggs & Stratton Yard Power Products Group 535 Macon Road Manual No. 5101533 McDonough, GA, 30253 U.S.A. 800-935-2967 Revision IR, 8/13/2008 TP 400-7380-IR-HZ-N...
  • Page 3: Table Of Contents

    PAGE GROUP Wheel & Tire Group Main Frame & Front Suspension Group Rear Suspension Group Seat & Kickplate Group Fuel Tank Group Fuel Supply Hose & Tank Replacement Parts Group Engine & PTO Group Control Group Upper Control Group Lower Brake Group Drive Group Hydraulic Group...
  • Page 4: Wheel & Tire Group

    Wheel & Tire Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 5 Wheel & Tire Group Item Part No Description 5022433 WHEEL & TIRE ASSEMBLY, 11 X 4.0 - 5, COMPLETE 5022433X1 TIRE, FRONT, 11 X 4.0 - 5 5022433SX2 WHEEL ASSEMBLY, COMPLETE 2172353 VALVE STEM & CAP ASSEMBLY 5021042 BEARING, ROLLER 5021043 BEARING RETAINER 5045996...
  • Page 6: Main Frame & Front Suspension Group

    Main Frame & Front Suspension Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 7 Main Frame & Front Suspension Group Item Part No Description 5401035D WELD, MAIN FRAME, SMI 5021541 BUSHING, FLANGE 5023213 SHOCK, SPRING ASSEMBLY 5045990 DECK FRICTION REDUCER PLATE 5400756 SPACER, .76X 1.50 X .79 5047489 SPACER, .75 X 1.00 X 2.38 5022852 PIVOT BEARING, 1.00"...
  • Page 8: Rear Suspension Group

    Rear Suspension Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 9: Rear Suspension Group

    Rear Suspension Group Item Part No Description 5400065 SPACER, .34 X 1.54 X .25 UHMW 5020095 GREASE FITTING, 1/4-28 STRAIGHT 5023483 SHOCK 5401012D WELD, TIE BAR 5021541 BUSHING, FLANGE 5100194 SPACER, .52 X 1.00 X 5.00 5400973D WELD, TRAILING ARM, RH 5400972D WELD, TRAILING ARM, LH 5025158...
  • Page 10: Seat & Kickplate Group

    Seat & Kickplate Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 11 Seat & Kickplate Group Item Part No Description 5049978 SAFETY WALK, 11.50 X 17.38 5401027D PLATE, FLOOR DETAIL 5049979 SAFETY WALK, 17.38 X 6.00 5400528D WELD, SEAT PLATE 5061599 SEAT, XB-180, NO LOGO, BLACK 5400361D MOUNT, OIL FILTER 5025013X8 BOLT, 3/8-16 X 1" GD5 YZ 5025394 NUT, 3/8-16 HEX NYLOCK FLANGE 5025013X32...
  • Page 12: Fuel Tank Group

    Fuel Tank Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 13: Fuel Tank Group

    Fuel Tank Group Item Part No Description 5025011X6 BOLT, 5/16-18 X 3/4" GD5 5025155 WASHER, 5/16" SAE 5025392 NUT, 5/16-18 HEX NYLOCK FLANGE 5025299X4 SCREW, 1/4-20 X 1/2" ALLEN BH 5025386 SCREW, #10-24 X 3/8" ALLEN BHBZ 5025170 WASHER, 5/16" LOCK 5025011X8 BOLT, 5/16-18 X 1"...
  • Page 14: Fuel Supply Hose & Tank Replacement Parts Group

    Fuel Supply Hose & Tank Replacement Parts Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 15 Fuel Supply Hose & Tank Replacement Parts Group Item Part No Description 5020835 CLAMP, HOSE, EXTERNAL, 1/2 - RED 5050831X22 HOSE, 1/4" FUEL, 22.00" 5023061 ELBOW FITTING 1654930 GROMMET 5020835 HOSE CLAMP 5050925X28 HOSE, 28" 5023067 SCREEN FITTING Footnotes: 24 HP HYDRO DRIVE ZTR 375Z SERIES Note Manual No.
  • Page 16: Engine & Pto Group

    Engine & PTO Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 17 Engine & PTO Group Item Part No Description 5061857D PLATE, CLUTCH ANCHOR 5043636 CLUTCH ANCHOR PAD 5044617 WASHER, .34 X 1.25 X 10 GA 5025011X8 BOLT, 5/16-18 X 1" GD5 YZ 5025392 NUT, 5/16-18 HEX NYLOCK FLANGE 5025155 WASHER, 5/16" SAE 5050407X18 KEY, 1/4"...
  • Page 18: Control Group Upper

    Control Group Upper Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 19: Control Group Upper

    Control Group Upper Item Part No Description 5021098 BEARING, BRONZE FLANGE, 3/4 5021499 BEARING, FLANGE 5025013X14 BOLT, 3/8-16 X 1-3/4" GD5 5025394 NUT, 3/8-16 HEX NYLOCK FLANGE 5025179X4 SCREW, #10-24 X 1/2" ROUND PHILLIPS 5025029 NUT, #10-24 HEX 5025013X8 BOLT, 3/8-16 X 1" GD5 YZ 5022095 SWITCH, PLUNGER, N.O./N.C.
  • Page 20: Control Group Lower

    Control Group Lower Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 21: Control Group Lower

    Control Group Lower Item Part No Description 5010546 COLLAR, 3/8" SET 5025214X9 PIN, CLEVIS, 3/8" X 1-1/8" 5025211 PIN, HAIR, .0585" X 1-1/8" 5023242 SPRING, CONTROL ROD 5023260 BUSHING, NYLON 5025057 NUT, 5/16-18 HEX NYLON LOCK 5025011X10 BOLT, 5/16-18 X 1-1/4" GD5 YZ 5025155 WASHER, 5/16"...
  • Page 22: Brake Group

    Brake Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 23 Brake Group Item Part No Description 5401014D WELD, SHAFT, REAR BRAKE 5023188 BRAKE ASSEMBLY,LH 5023309 HUB W/ STUDS, 1" TAPER 5023367 BRAKE DRUM 5023106 BRAKE ASSEMBLY,RH 5021098 BEARING, BRONZE FLANGE, 3/4 5100171 GRIP, BLACK FLEXIBLE 5048163D WELD, SHAFT, BRAKE LEVER 5048401D WELD, MOUNT, BRAKE LEVER - ORG 5045618D...
  • Page 24 Brake Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 25 Brake Group Item Part No Description 5025013X8 BOLT, 3/8-16 X 1" GD5 YZ 5025169 WASHER, 1/4" LOCK 5041930 SPACER, .38 X .50 X.27 5023215 CAPSCREW, HEX HEAD M6-1.0X 14MM 5045633D LINK, BRAKE LOCK 5023094 BRAKE DRUM, 4-BOLT Footnotes: NOTE* Parking brake cable is routed through hole in Engine Deck. 24 HP HYDRO DRIVE ZTR 375Z SERIES Note...
  • Page 26: Drive Group

    Drive Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 27: Drive Group

    Drive Group Item Part No Description 5025013X32 BOLT, 3/8-16 X 4" GD5 YZ 5025305 WASHER, .41 X 1.75 X .14 5025013X16 BOLT, 3/8-16 X 2" GD5 YZ 5025156 WASHER, 3/8" SAE 5025394 NUT, 3/8-16 HEX NYLOCK FLANGE 5025013X20 BOLT, 3/8-16 X 2-1/2" GD5 YZ 5025013X14 BOLT, 3/8-16 X 1-3/4"...
  • Page 28: Hydraulic Group

    Hydraulic Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 29: Hydraulic Group

    Hydraulic Group Item Part No Description 5023191 CAP, HYDRAULIC RESERVOIR 5023345 TANK, 2 QT HYDRAULIC 5061549 CLAMP, HOSE, 7/8 5050860X8P5 HOSE, 3/8" PUSH-LOCK, 8.50" 5022920 FITTING, TEE, 1/2" HOSE 5050860X27 HOSE, 3/8 PUSH-LOCK, 27 5100165 HOSE ASSEMBLY (19") 5022634 ADAPTER, HYD. 5023091 MOTOR, WHEEL 5023267...
  • Page 30: Hydraulic Pump Service Parts - Bdp/Pg Series

    Hydraulic Pump SERVICE PARTS - BDP/PG Series Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 31 Hydraulic Pump SERVICE PARTS - BDP/PG Series Item Part No Description 5023405 Housing Kit 5023406 End Cap Kit (W/ Poppets, Standard Charge) 5023407 Straight Headless Pin 5023408 Hex Flange Bolt M8-1.25 X 60mm LG 5023409 Housing O-Ring 5023410 Charge Pump Kit (STD) STD Gerotor Assy (11 cu.
  • Page 32 Hydraulic Pump SERVICE PARTS - BDP/PG Series Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 33 Hydraulic Pump SERVICE PARTS - BDP/PG Series Item Part No Description 5023424 Slot Guide 5023425SM Check Valve Kit (0.031"Orifice) 5023426SM Charge Relief Valve Kit (1/4" Plastic Ball & Spring) 5023427SM Trunnion Seal / Retainer Kit 5023428SM Straight Thread Plug PLUG, 5/16" SAE Footnotes: 24 HP HYDRO DRIVE ZTR 375Z SERIES...
  • Page 34 Hydraulic Pump SERVICE PARTS - BDP/PG Series Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 35 Hydraulic Pump SERVICE PARTS - BDP/PG Series Item Part No Description Arm, Control 101 -- Spacer RTN 104 -- Washer, .34 x .88 x .06 106 -- Nut, Hex Lock 5/16-24 UNF 110 5023430 Kit, RTN, STD 111 5023429 Kit, Overhaul Seal Footnotes: 24 HP HYDRO DRIVE ZTR 375Z SERIES...
  • Page 36: Bumper Group

    Bumper Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 37: Bumper Group

    Bumper Group Item Part No Description 5025394 NUT, 3/8-16 HEX NYLOCK FLANGE 5025293 WASHER, 3/8" GD.9 FLAT 5025013X8 BOLT, 3/8-16 X 1" GD5 YZ 5401074D WELD, BUMPER, CONSUMER Z, BRIGGS & STRATTON 5023484 PLUG, PANEL, 1.25 - BLACK Footnotes: 24 HP HYDRO DRIVE ZTR 375Z SERIES Note Manual No.
  • Page 38: Lift Group

    Lift Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 39 Lift Group Item Part No Description 5023497 EYE BOLT, 3/8-16 X 5", 1" EYE 5100351 BUSHING, REAR QUICK TACH 5100144 SPACER, .53 X 1.00 X 1.00 5045947 ADJUSTER, BRAKE LINKAGE 5047125 SPACER, .39 X 1.00 X .88 5021812 EYE BOLT, 3/8-16 X 6", 1" EYE 1918196 PIN, HAIR, .0915 X 1-7/8 5023174...
  • Page 40 Lift Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 41 Lift Group Item Part No Description 5020639 SPRING, EXTENSION 5048264 SPACER, .39 X .63 X 1.50 5400370D PLATE, DECK HEIGHT- INNER 5100323 SLEEVE, .32 X .63 X 1.50, TAPPED 3/8-24 5021124 BALL JOINT, 3/8-24 MALE 5025214X8 PIN, CLEVIS, 3/8" X 1 5100179 HITCH PIN ASSEMBLY, 1/2"...
  • Page 42: Mower Deck - Housing, Arbors & Blades

    50" Mower Deck - Housing, Arbors & Blades Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 43 50" Mower Deck - Housing, Arbors & Blades Item Part No Description 1714419 NUT, HEX FLANGE, 9/16-18 1713675 WASHER, BELLEVILLED, 9/16 1713161 PULLEY 1713613 1655729A COVER, ARBOR HOUSING 2108202 BEARING, BALL, 3/4 X 1-3/4 X 5/8 1715724 SPACER, 21/32 X 3/4 X 5/8 1732544 SPACER, 11/16 X 5/32 X 2-11/16 1705897...
  • Page 44: Mower Deck - Belt & Idler Group

    50" Mower Deck - Belt & Idler Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 45 50" Mower Deck - Belt & Idler Group Item Part No Description 5023255 BELT, #7-8055,155" E.L. 5044960 SPACER, .39 X 1.00 X .25 5044933 SPACER, .39 X .75 X .38 5023157 BOLT, 5/16-18 X 1 1/2" FLANGE 5025013X22 BOLT, 3/8-16 X 2-3/4" GD5 YZ 5025394 NUT, 3/8-16 HEX NYLOCK FLANGE 5025013X18...
  • Page 46: Mower Deck - Roller Group

    50" Mower Deck - Roller Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 47 50" Mower Deck - Roller Group Item Part No Description 5048746D WELD, SHAFT, ROLLER,50 1704082 NUT, HEX ADJUSTING .990DIA .687TH PM YEL 2860681 NUT, HEX TOP LOCK SPIRAL K FLNG, 3/8-16 YEL 1677507 SLIDE, .803 X 1.7 1924361 WASHER, 0500 (0.53IDX1.25X.08THK) BLK 2172622 BOLT, SHLDR, 3/8-16 1.34LG .50SH G5 BLK 1924366...
  • Page 48: Decal Group - Brand & Model

    Decal Group - Brand & Model Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 49 Decal Group - Brand & Model Item Part No Description 1731955 DECAL, SNAPPER, SILVER & BLACK, 8.5" 5100476 DECAL, STRIPE, LH, SNAPPER 5100477 DECAL, STRIPE, RH, SNAPPER Footnotes: 24 HP HYDRO DRIVE ZTR 375Z SERIES Note Manual No. 5101533 TP 400-7380-IR-HZ-N...
  • Page 50: Export Decal Group - Saftey & Common

    Export Decal Group - Saftey & Common Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 51 Export Decal Group - Saftey & Common Item Part No Description 5061108 DECAL, MAIN CE 5100280 DECAL, THROTTLE CONTROL 5048970 DECAL, IGNITION SWITCH 1725941 DECAL, CZT HYDRO RELEASE 5048907 DECAL, BELT & BLADE 1725072 DECAL, TOUCH UP PAINT 1725703 DECAL, HEIGHT OF CUT DECAL, US PATENT, ZTR DECAL, ID PLATE 5061042...
  • Page 52: Control Group Panel

    Control Group Panel Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 53: Control Group Panel

    Control Group Panel Item Part No Description 5022665 BODY CLIP, 1/4-20 X 1/2" DEEP 5025299X6 SCREW, 1/4-20 X 3/4" ALLEN BH 5100184 CABLE, CHOKE CONTROL, 43.5" 5100182 CABLE, THROTTLE CONTROL, 36" 5049022A BRACKET, LOCK 5022269 O-RING, 7/8" ID X 1/16" W 5400717A PLATE, CONTROL PANEL 1709188...
  • Page 54: Electrical Group

    Electrical Group Manual No. 5101533 24 HP HYDRO DRIVE ZTR TP 400-7380-IR-HZ-N 375Z SERIES...
  • Page 55: Electrical Group

    COVER 5022791 PLASTIC NUT 1731184 HOUR METER, DIGITAL 1722887 SWITCH, PTO 5400371 WIRE HARNESS, SNAPPER Z 5023488 BATTERY CABLE, POSITIVE, 22" 1716368 SWITCH, SEAT, GRAY, NC (BOLT IN) 1716368 SWITCH, SEAT, GRAY, NC (TWIST IN) 1960536 BOLT, HEX WASHER HEAD PLASTITE, 1/4 X 1/2...
  • Page 58 IMPROVEMENTS AT ANY TIME WITHOUT INCURRING ANY OBLIGATION TO MAKE SUCH CHANGES ON PRODUCTS MANUFACTURED Briggs & Stratton Yard Power Products Group 535 Macon Road McDonough, GA, 30253 U.S.A. 800-935-2967 www.snapper.com Copyright © 2008 Briggs & Stratton Corporation Milwaukee, WI USA. All Rights Reserved Manual No. 5101533...
