4. Fixer les écrous de 6 mm en haut à l'extérieur ou à l'arrière
(autre emplacement sur certains modèles) de la hotte, à
l'endroit correct selon le système de ventilation sélectionné.
Deux écrous de 6 mm sont nécessaires pour le système
à un seul ventilateur. Emboîter les écrous dans les
petites encoches carrées situées à droite et à gauche de
l'ouverture d'évacuation carrée.
Cinq écrous de 6 mm sont nécessaires pour le système à
deux ventilateurs. Emboîter les écrous dans les petites
encoches carrées, l'une située à l'avant de l'ouverture
d'évacuation carrée et les quatre autres à gauche et à
droite de l'ouverture d'évacuation carrée.
A
A

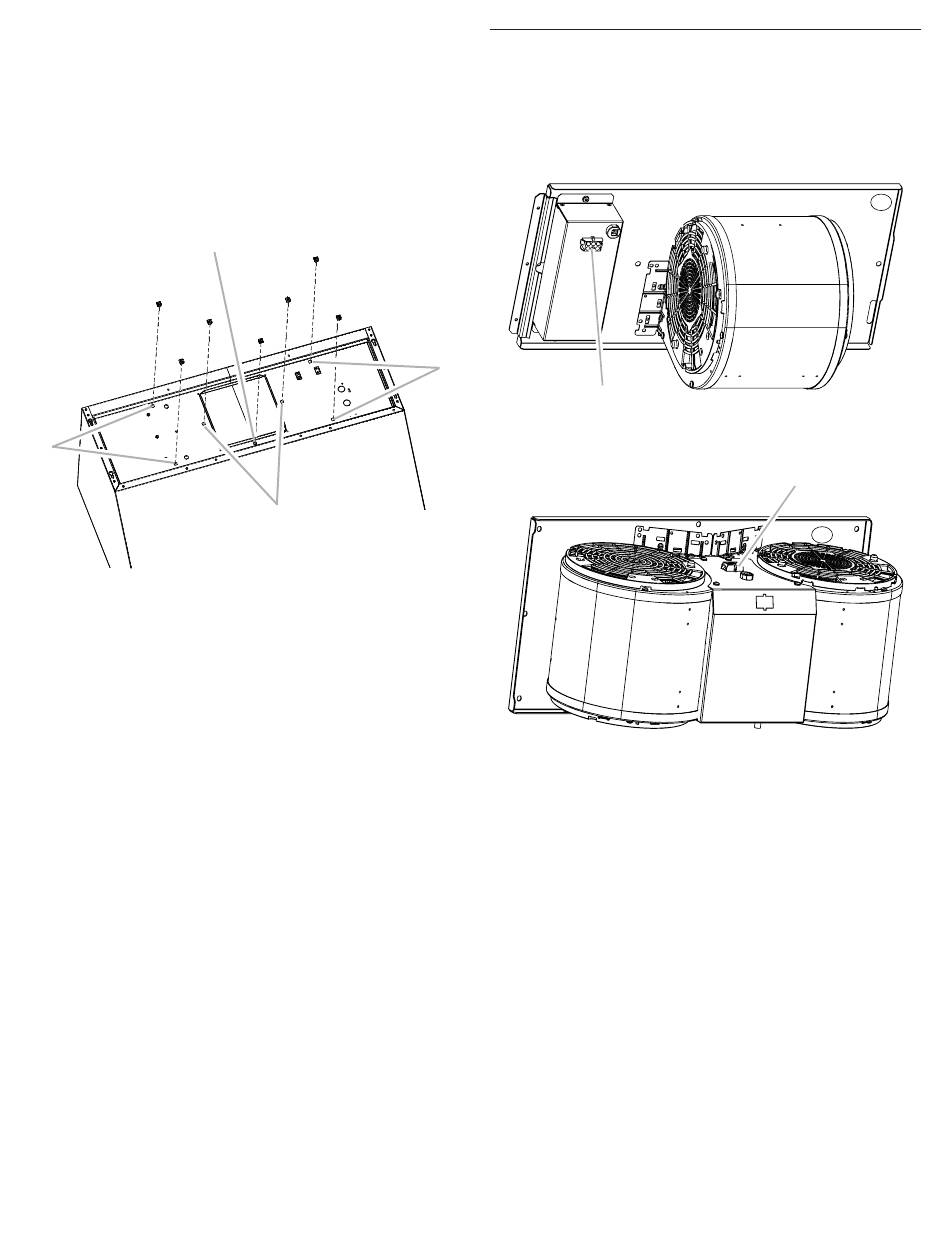

A. Emplacement des écrous à emboîter pour le système à deux
ventilateurs (quantité cinq)
B. Emplacement des écrous à emboîter pour le système à un seul
ventilateur (quantité deux)
5. Fixer la hotte en suivant les instructions d'installation
correspondant au modèle.
12
A
B
Installation du moteur du ventilateur
de la hotte
1. Installer le moteur du ventilateur de la hotte à l'intérieur de
l'auvent, connexion du câblage à gauche pour le système à
ventilateur unique et à l'avant ou au-dessus pour le système
à deux ventilateurs.
Ensemble à un seul moteur-ventilateur
A
A. Connexion du câblage
Ensemble à deux moteurs-ventilateurs
A. Connexion du câblage
A
