Summary of Contents for PYROTEC D1

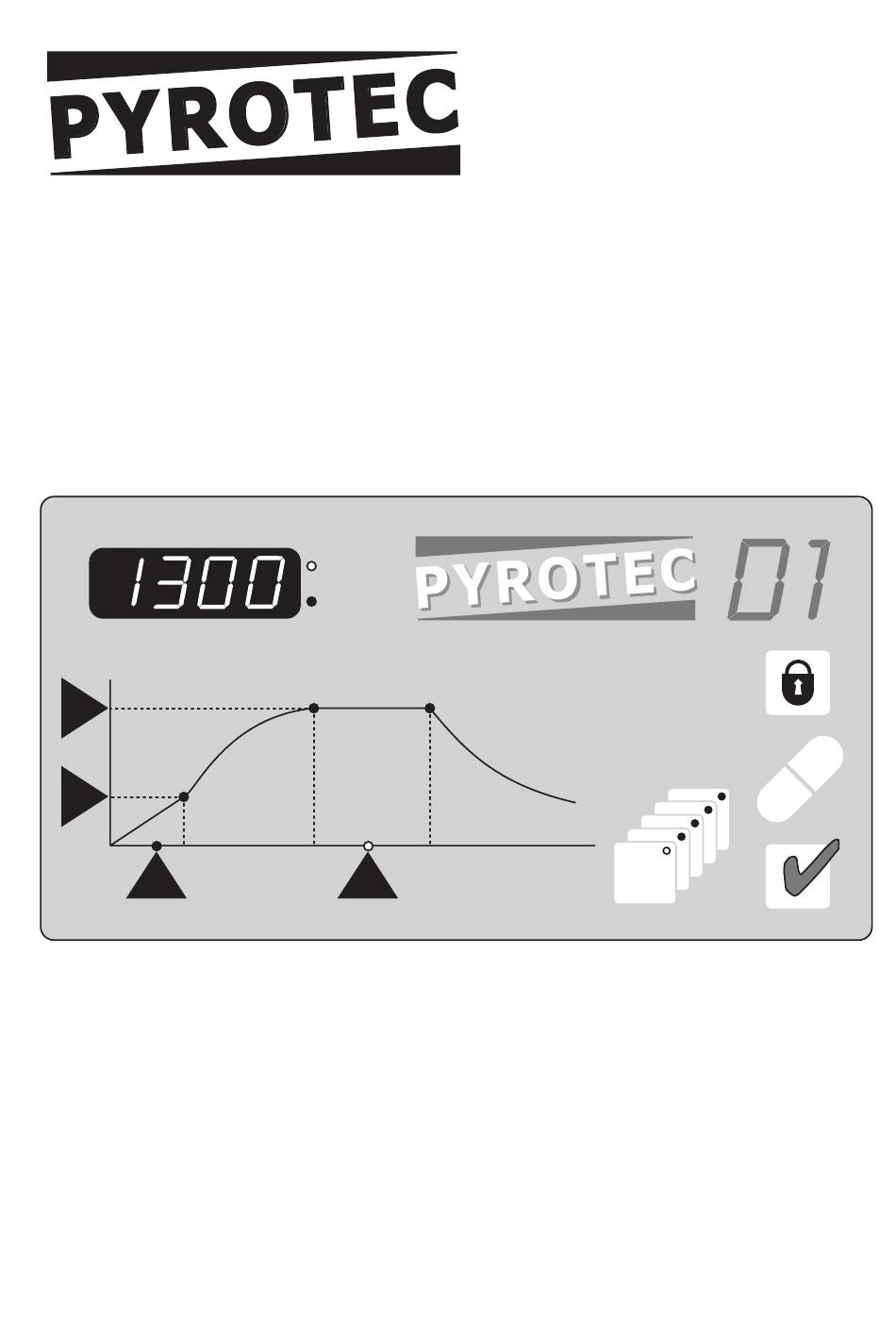

- Page 1 ¡C h : min Bedienungsanleitung Operating Instructions...
- Page 2 ¡C h : min Bedienungsanleitung...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Einleitung .............3 Inbetriebnahme der Regelanlage ......3 Brennkurve ............4 Programme ............4 Starten eines Brennvorganges ......5 Ändern eines Programmes .......6 Kontrolle der Programmwerte ......6 Tastaturverriegelung ..........7 Netzausfall ............7 Betriebsgrenzen............7 Ergebnisse des letzten Brandes ......8 Fehlermeldungen ..........8 Technische Spezifikationen Elektrische & mechanische Daten....10 Steckerbelegung (HAN7D) ......10 Die Bedienelemente Werteanzeige (Ofentemperatur und... -
Page 4: Einleitung
Abluft oder Strahlung ausgesetzt wird. Achtung: Legen Sie die PYROTEC D1 Regelanlage niemals auf den Ofen! Je nach Ofenmodell wird Ihre PYROTEC D1 entweder am Ofen oder an der Wand befestigt (siehe der Lieferung beiliegende Halterung). Ihr PYROTEC Ofen und Ihre Regelanlage unterliegen bei der Produktion strengen Qualitätsprüfungen. -
Page 5: Brennkurve
Nach Beenden der Haltezeit kühlt der Ofen mit der natürlichen Geschwindigkeit ab. Programme Die PYROTEC D1 verfügt über 5 typische Brenn- kurven, die als Programm Nr. 1 (P1) bis Nr. 5 (P5) im Regler abgelegt sind. Diese Programme können Sie nach Ihren Anforderungen verändern. -
Page 6: Starten Eines Brennvorganges
Brandes durch den Aufruf von Programm Nr. P2. Brennvorganges Nach dem Einschalten zeigt das Display (1) der PYROTEC D1 die aktuelle Ofentemperatur. Drücken Sie die Taste (11) so oft, bis der Leuchtpunkt auf Programm 2 zeigt (siehe nebenstehende Grafik). Auf der Anzeige (1) steht nun die Endtemperatur von ¡C... -
Page 7: Ändern Eines Programmes
Nach erfolgreicher Beendigung des Brennvorganges ¡C zeigt die PYROTEC D1 in der Anzeige (1) „EndE“ an (im Wechsel mit der aktuellen Ofentemperatur). h : min Warten Sie vor dem Öffnen bis der Ofen abgekühlt ist. Ändern eines Programmes Das nachfolgende Beispiel beschreibt das Abändern der Endtemperatur von Programm Nr. -
Page 8: Tastaturverriegelung
Falls während des Brandes ein Netzausfall eintritt, Netzausfall wird der Brand unterbrochen. Nach Wiederkehr der Netzspannung setzt die PYROTEC D1 den Brand an der Stelle fort, an der der Netzausfall eingetreten ist. Wenn die Ofentemperatur während des Brandes um mehr als 50°C gefallen ist, wird der Brand unterbro- chen und es erscheint die Fehlermeldung „F2 2“. -
Page 9: Ergebnisse Des Letzten Brandes
Auftreten einer Fehlermeldung • abgelaufene Zeit seit Programmende bzw. bei Auftreten einer Fehlermeldung Fehlermeldungen Der integrierte Mikroprozessor der PYROTEC D1 überprüft ständig den Brennverlauf. Sobald eine Störung auftritt, erscheint auf dem Display eine Fehlermeldung. Nachfolgend eine Auflistung und Erläuterung aller Fehlermeldungen:... - Page 10 Brennvorgang nach Netzausfall abgebrochen Die Ofentemperatur ist während des Netzausfalls um mehr als 50°C gefallen; der Brennvorgang wurde von der PYROTEC D1 abgebrochen, da die Qualität des Brennergebnisses nicht mehr gewährleistet war. Im Temperaturmesskreis ist ein Fehler aufgetreten. Mögliche Ursachen: •...
-
Page 11: Technische Spezifikationen
Vergleichen Sie den Typ des verwendeten Thermoelementes mit dem auf der Rückseite des Reglers angegebenen Typ. Bei Nichtbeachtung Beschädigung von Ofen und Brenngut ! Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Bedienungsanleitung PYROTEC D1 V1.0 (C)opyright 2002 Pyrotec GmbH, Osnabrück... - Page 12 ¡C h : min Operating Instructions...
- Page 13 Contents General Information...........13 Setting up the Controller ........13 Firing Curves ............14 Programmes............14 Starting a Firing ..........15 Changing a Programme .........16 Checking Programme Values ......16 Locking the Controller........17 Power Failure............17 Operation Limits ..........17 Results of the Previous Firing......18 Error Messages ...........18 Technical Specifications Electrical &...
-
Page 14: General Information
However, we strongly recommend never to fire the kiln unattended especially at the end of the firing. Setting up the Mount the PYROTEC D1 controller on the kilns resp. the wall accordingly. The controller is connected to Controller the kiln by a multipole plug (fits only in one orienta- tion). -
Page 15: Firing Curves
(d): After completing dwell the kiln cools down naturally. The PYROTEC D1 comes with 5 typical firing curves, Programmes programme no. 1 (P1) to programme no. 5 (P5). You can adapt these programmes according to your needs. -
Page 16: Starting A Firing
Starting a Firing The following example demonstrates how to start a slow biscuit firing by calling up programme P2. After turning on the PYROTEC D1 the display (1) reads the actual kiln temperature. Press key (11) again and again until the indicator points to P2 (as depicted on the left hand side). -
Page 17: Changing A Programme
When the firing is completed successfully the ¡C PYROTEC D1 reads „EndE“ alternating with the actual kiln temperature. Wait until the kiln has cooled down h : min naturally before opening. Changing a Programme The following example explains how to change the firing temperature of programme P2 from its original value of 900°C to 850°C. -
Page 18: Locking The Controller
(12) again. Locking the Controller To prevent the PYROTEC D1 from unauthorized usage you can lock the keypad by pressing the key (4). A decimal point on the left hand side in display (1) indicates the controllers keypad is locked. -
Page 19: Results Of The Previous Firing
• the thermocouple has a short circuit Safety Switch Off feature was activated The PYROTEC D1 has detected an overtemperature in the kiln and switched off the kiln by the 2nd power relay (20°C overshoot vs. T1 or T2 at or above 900°C). - Page 20 If the kiln temperature has dropped more than 50°C since the power failure happened the firing is finished and the PYROTEC D1 shows error message. Thermocouple or thermocouple circuit defect Possible cause: •...
-
Page 21: Technical Specifications
Please compare type of thermocouple used in the kiln with the controllers thermocouple input marked on the back of the controller. Mismatch can cause severe damage of kiln and contents We reserve the right to make any changes without notice Operating Instructions PYROTEC D1 V1.0 (C) 2002 Pyrotec GmbH, Osnabrück...
