Shure Incorporated
222 Hartrey Avenue, Evanston, Illinois U.S.A. 60202-3696
Phone: 800-25-SHURE Fax: 847-866-2279
In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414
Outside of U.S. and Europe, Phone: 847-866-2200 Fax: 847-866-2585
27D3074 (AC)
®
®
www.shure.com
U S E R ' S
G U I D E
ACCESS
performance microphones
P E R F O R M A N C E W I T H O U T L I M I T S.
®
®
Advertisement
Related Manuals for Shure AXS 1
Summary of Contents for Shure AXS 1
- Page 1 Shure Incorporated 222 Hartrey Avenue, Evanston, Illinois U.S.A. 60202-3696 Phone: 800-25-SHURE Fax: 847-866-2279 In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414 Outside of U.S. and Europe, Phone: 847-866-2200 Fax: 847-866-2585 www.shure.com 27D3074 (AC) U S E R ’ S G U I D E...
-
Page 2: Specifications

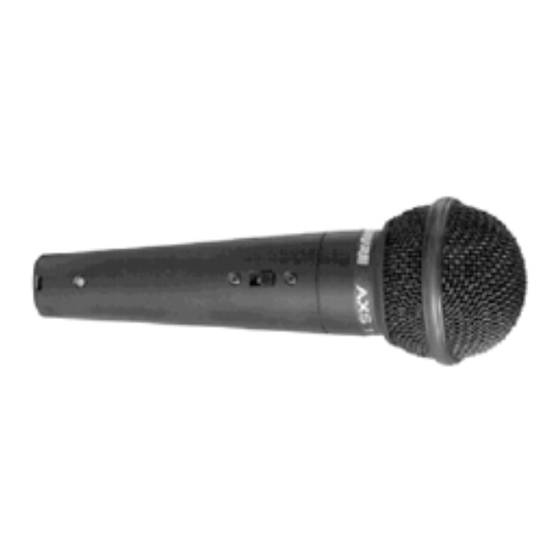

AXS 1 UNIDIRECTIONAL DYNAMIC MICROPHONE The AXS 1 is a multi–purpose dynamic microphone designed to per- form in a variety of acoustically demanding environments. Its cardioid pickup pattern helps control feedback, rejects unwanted sound, and provides increased on-axis sensitivity. Its neodymium magnet pro- vides a high output level and increased signal-to-noise rato. -
Page 3: Especificaciones
AXS 1 MICROFONO DINAMICO UNIDIRECCIONAL El modelo AXS 1 es un micrófono dinámico para uso general diseña- do para dar un buen rendimiento en los entornos más acústicamente exigentes. El patrón de captación unidireccional ayuda a controlar la retroalimentación, reduce la captación de señales no deseadas, y au- menta la sensibilidad en el eje de captación. - Page 4 AXS 2 DYNAMIC MICROPHONE The Shure AXS 2 is multi-purpose dynamic microphone designed for use in a variety of sound reinforcement and recording applications, including close-up vocals, instrument pickup, and public address. The AXS 2 features a smooth frequency response Its cardioid pickup pattern ensures high gain before feedback and excellent isolation from unwanted sound sources.
- Page 5 AXS 2 MICROFONO DINAMICO El modelo AXS 2 de Shure es un micrófono dinamico para uso general diseñado para trabajar en aplicaciones de refuerzo de sonido y graba- ciones de bajo costo, incluyendo la captación de cantantes, instru- mentos, y oradores.
- Page 6 AXS 3 DYNAMIC MICROPHONE The AXS 3 is a dynamic vocal microphone designed for sound rein- forcement and project studio recording applications. Its smooth frequency response is tailored for vocals. The cardioid po- lar pattern remains uniform throughout its frequency range, ensuring high gain before feedback, maximum rejection of unwanted sound, and minimum off-axis sound coloration.
- Page 7 AXS 3 MICROFONO DINAMICO El modelo AXS 3 es un micrófono dinámico diseñado para uso en re- fuerzo de sonido y en estudios de grabación. Su respuesta de frecuencia diseñada para reproducción de voces de cantantes. Su patrón de captación de cardioide mantiene uniforme por toda su gama de frecuencias, lo cual asegura un alto valor de ga- nancia antes de realimentación, rechazo máximo de fuentes sonoras no deseadas y coloración tónica mínima del sonido generado fuera de...
- Page 8 AXS 4 CONDENSER MICROPHONE The AXS 4 is a professional quality condenser microphone suitable for sound reinforcement and studio recording of acoustic guitar, drums, stringed instruments, and vocals (when mounted on a stand). The AXS 4 has a wide frequency response for natural sound repro- duction.
- Page 9 AXS 4 MICROFONO DE CONDENSADOR El modelo AXS 4 es un micrófono condensador de calidad profesional apropiado para uso en refuerzo de sonido y la captación de guitarras acústicas, tambores, instrumentos de cuerda y voces (al montarlo en un pedestal) en estudios de grabación. La respuesta de frecuencia del AXS 4 ofrece una reproducción natu- ral del sonido.
- Page 10 AXS 5 CONDENSER MICROPHONE The AXS 5 is a professional-quality vocal microphone suitable for stu- dio recording, lead vocal sound reinforcement, and high-profile public address. The AXS 5 frequency response is optimized for vocals. The micro- phone maintains a cardioid polar pattern throughout its frequency range, ensuring high gain before feedback, maximum rejection of un- wanted sound, and minimum off-axis sound coloration.
- Page 11 AXS 5 MICROFONO CONDENSADOR El modelo AXS 5 es un micrófono para uso en refuerzo de sonido pro- fesional de voces principales y en estudios de grabación. El modelo AXS 5 tiene una respuesta de frecuencia ajustada para la cap- tación de voces.
- Page 12 AXS 6 DYNAMIC INSTRUMENT MICROPHONE The AXS 6 is a high output dynamic microphone designed for profes- sional sound reinforcement and studio recording. Typical applications include close miking of tom-toms and other percussion instruments, as well as guitar amplifiers, brass instruments, and woodwinds. The AXS 6 features a smooth, extended frequency response that is ideal for a wide variety of instruments.
- Page 13 AXS 6 MICROFONO DINAMICO UNIDIRECCIONAL El modelo AXS 6 es un micrófono dinámico diseñado para uso en re- fuerzo de sonido profesional y en estudios de grabación. Usos típicos incluyen la captación a corta distancia de tambores tom–tom y otros instrumentos de percusión, al igual que de amplificadores de guitarra e instrumentos de viento, y para captar voces.
- Page 14 POLAR PATTERNS PATRONES POLARES AXS 1 AXS 2 AXS 3 AXS 4 AXS 5 AXS 6...
- Page 15 TYPICAL FREQUENCY RESPONSE RESPUESTA DE FRECUENCIA TIPICA Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ Ñ...
- Page 16 AMPLIFIER AMPLIFICADOR GENERAL RULES FOR MICROPHONE USE 1. For optimal signal-to-noise ratio, place the microphone as close as practical to the desired sound source. 2. Aim the microphone directly at the sound source and away from undesired sound sources. 3. Use no more than one microphone per sound source and use the fewest number of microphones necessary.
- Page 17 Ñ REGLAS GENERALES DE USO DE MICROFONOS 1. Para obtener una relación óptima de señal a ruido, coloque el mi- crófono lo más cerca posible a la fuente sonora deseada. 2. Apunte el micrófono hacia la fuente sonora y en sentido opuesto a las fuentes no deseadas para obtener el nivel más alto de ganan- cia antes de realimentación y de rechazo de ruido no deseado.
