INSTALLATION INSTRUCTIONS FOR PART GMOS-LAN-07
GM LAN amplified OnStar
Interface 2012-up
(Vehicles equipped with OE Navigation)
KIT FEATURES
• Provides accessory (12-volt 10-amp)
• Retains R.A.P. (Retained Accessory Power)
• Used in amplified systems
• Retains chimes
• Provides NAV outputs (parking brake, reverse, mute, V.S.S.)
• Prewired ASWC harness included (ASWC sold separately)
• Retains OnStar/OE Bluetooth
• Adjustable volume for chimes and OnStar
• High level speaker input
• USB updatable
• Retains balance and fade
METRA. The World's best kits.™
GMOS-LAN-07
APPLICATIONS
See inside front cover
1-800-221-0932
INTERFACE COMPONENTS

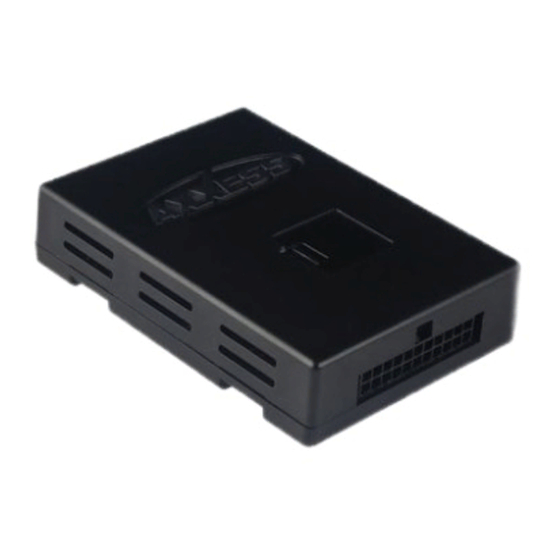

• GMOS-LAN-07 interface • 16-pin harness with
stripped leads • 18-pin harness to 44-pin GM
harness with stripped leads
TOOLS REQUIRED
• Cutting tool • Crimping tool • Tape • Connectors
(example: butt-connectors, bell caps, etc.)
CAUTION: Metra recommends disconnecting the
negative battery terminal before beginning any
installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
NOTE: Refer to the instructions included with the
aftermarket radio.
metraonline.com
© COPYRIGHT 2004-2013 METRA ELECTRONICS CORPORATION
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Axxess GMOS-LAN-07
Summary of Contents for Axxess GMOS-LAN-07
- Page 1 INSTALLATION INSTRUCTIONS FOR PART GMOS-LAN-07 GMOS-LAN-07 INTERFACE COMPONENTS • GMOS-LAN-07 interface • 16-pin harness with GM LAN amplified OnStar stripped leads • 18-pin harness to 44-pin GM harness with stripped leads Interface 2012-up (Vehicles equipped with OE Navigation) APPLICATIONS TOOLS REQUIRED See inside front cover •...
-
Page 2: Connections To Be Made
• Connect the orange/White wire to the illumination wire of the aftermarket • Connect the Green/Purple wire to the reverse wire of the aftermarket radio. If the aftermarket radio has no illumination wire, tape off the orange/ navigation radio. White wire. • Plug the 16-pin harness into the GMOS-LAN-07. - Page 3 Brown wire on the 16-pin harness is connected, and Onstar will be heard through the front speakers. Turn off Onstar • Plug the 14-pin harness into the GMOS-LAN-07. and the radio will turn back on.
- Page 4 INSTALLATION INSTRUCTIONS FOR PART GMOS-LAN-07 Testing the GMOS-LAN-07 iMPortaNt WarNiNG This product includes instructions for installation which must be carefully followed. The instructions are audio level adjustment worded in such a manner to assume that the installer is capable of completing these type of electronic 1) Start your vehicle and turn on the radio having audio playing.
-
Page 5: Herramientas Requeridas
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA GMOS-LAN-07 GMOS-LAN-07 COmPOnEnTES DE LA InTERfASE • GMOS-LAN-07 interface • 16-pin harness with Interfaz OnStar amplificada LAN para GM stripped leads • 18-pin harness to 44-pin GM harness with stripped leads 2012 y más recientes (Vehicles equipped with OE Navigation) APLICACIOnES HERRAmIEnTAS REquERIDAS Ver el interior de la cubierta delantera • Cortador • Pelacables • Cinta • Conectores... -
Page 6: Conexiones Que Se Deben Hacer
GMOS-LAN-07 Aplicaciones Conexiones que se deben hacer Nota: Esta interfase también funcionará en los vehículos enumerados a • Conecte el cable Blanco/Negro con la salida de la bocina negativa frontal continuaciónque no están equipados con OnStar. izquierda del radio de mercado secundario. • Conecte el cable Gris con la salida de la bocina positiva frontal derecha del CadillaC radio de mercado secundario. Escalade 2012 y más recientes Sierra 2012-2013 • Conecte el cable Gris/Negro con la salida de la bocina negativa frontal derecha Sierra 2500/3500 2014 Chevrolet del radio de mercado secundario. - Page 7 GMOS-LAN-07 Conexiones que se deben hacer Prueba del GMOS-LAN-07 • Conecte el cable azul/rosa con el cable VSS o de detección de velocidad del 1) Prenda la ignición si no lo ha hecho, y después prenda el radio para probar si radio de navegación de mercado secundario. funciona. Revise que funcionen bien los controles de balance e intensidad. • Conecte el cable verde/Púrpura con el cable de la reversa del radio de 2) Presione el botón de OnStar (si se incluye) para verificar que OnStar esté navegación de mercado secundario. funcionando. El radio se apagará o se pondrá en silencio, dependiendo de si el cable marrón del arnés de 16-pins está conectado, y se escuchará OnStar por • Conecte el arnés de 16-pins en el GMOS-LAN-07. las bocinas frontales. Apague OnStar y el radio se volverá a prender. desde el arnés GM de 44-pins: ajuste del volumen de los tonos • Conecte el cable amarillo a la batería de 12-voltios o el cable de memoria del radio. Nota: Si Y91 está presente en la lista RPO, consulte el manual del propietario para • Conecte el cable negro con el cable de puesta a tierra del radio.
- Page 8 INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA GMOS-LAN-07 Instalación del GMOS-LAN-07 adverteNCia iMPortaNte Este producto incluye instrucciones de instalación que deben seguirse cuidadosamente. Dichas instrucciones ajuste del volumen de audio están redactadas dando por supuesto que el instalador es capaz de completar estos tipos de instalaciones 1) Encienda su vehículo y encienda el radio mientras reproduce audio. electrónicas. Si tiene dudas respecto de lo que se le indica que haga o cree que no comprende las instrucciones como 2) Aumente el volumen del radio de mercado secundario hasta llegar a ¾ del máximo nivel. para completar la instalación en forma adecuada y segura, 3) Con un pequeño destornillador, ajuste el potenciómetro hacia la derecha para aumentar el nivel de debe consultar a un técnico que efectivamente tenga estos conocimientos y comprensión. audio y hacia la izquierda para disminuir el nivel de audio. Si no sigue estas instrucciones con cuidado y no 4) Una vez que haya llegado al nivel deseado, su ajuste de audio está completo.
