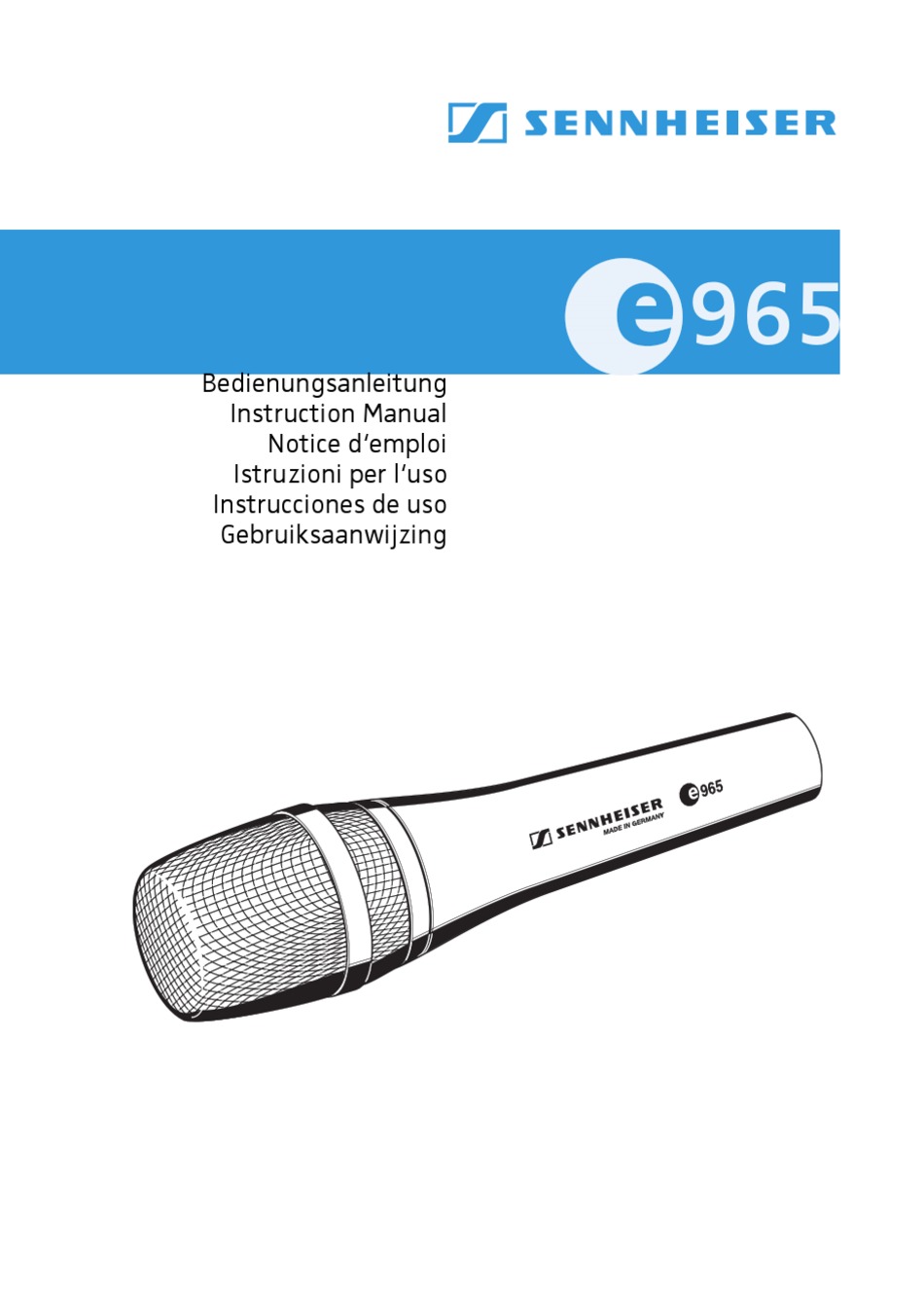

- Page 1 Produktname Bedienungsanleitung Instruction Manual Notice d‘emploi Istruzioni per l‘uso Instrucciones de uso Gebruiksaanwijzing...
-
Page 2: Table Of Contents
Dieses Sennheiser-Produkt wird Sie viele Jahre durch Zuverlässig- keit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem guten Namen und seiner in mehr als 60 Jahren erworbenen Kompetenz als Hersteller hochwertiger elek- troakustischer Produkte. Nehmen Sie sich nun etwas Zeit, um diese Bedienungsanleitung zu lesen. -
Page 3: Sicherheitshinweise
Sicherheitshinweise Lesen Sie diese Bedienungsanleitung sorgfältig und vollstän- dig, bevor Sie das Gerät benutzen. Bewahren Sie die Bedienungsanleitung für die weitere Nut- zung so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Geben Sie das Gerät an Dritte stets zusammen mit der Bedie- nungsanleitung weiter. -
Page 4: Lieferumfang
Lieferumfang 1 Mikrofon 1 Mikrofonklammer MZQ 800 1 Tasche 1 Bedienungsanleitung 1 Garantiekarte... -
Page 5: Das Mikrofon 965

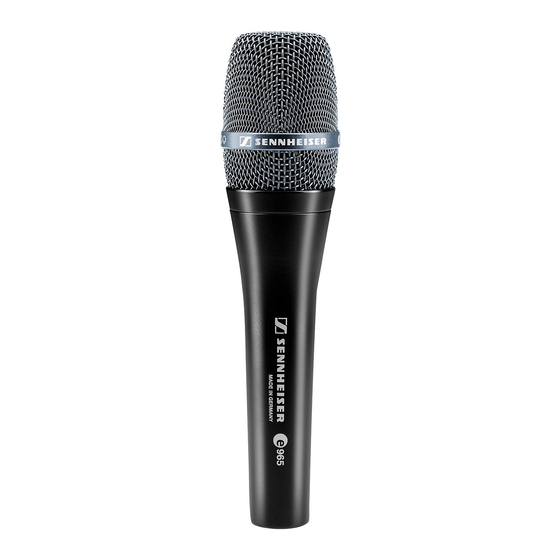

Das Mikrofon 965 ist ein professionelles Echt-Kondensator-Gesangsmik- rofon, das in punkto Qualität und Klang neue Maßstäbe setzt. Sein weiter Dynamikumfang und der ausgewogene Frequenzgang sor- gen für ausgezeichnete Signalqualität mit hohem Durchsetzungs- vermögen und hoher Verzerrungsfreiheit. Die umschaltbare Richtcharakteristik (Niere/Superniere) gewährleistet höchste Fle- xibilität und außergewöhnliche Rückkopplungssicherheit. - Page 6 Produktübersicht Einsprachekorb XLR-3-Buchse » Schalter Richtcharakteristik Schalter Empfindlichkeit Schalter Trittschallfilter...
-
Page 7: Inbetriebnahme
Inbetriebnahme Mikrofon anschließen Schließen Sie das Mikrofon an der XLR-3-Buchse XLR-Mikrofonkabel an den Mikrofonvorverstärker an. Der Mikrofonvorverstärker muss 48-V-Phantomspeisung liefern. Anschlussbelegung XLR-3 symmetrisch mit einem 6,3 mm... -
Page 8: Täglicher Gebrauch
Täglicher Gebrauch VORSICHT! Gefahr von Schäden am Gerät! Schalter am Gerät können beschädigt werden, wenn Sie versuchen, sie mit Werkzeugen zu betätigen. Betätigen Sie Schalter am Gerät mit den Fingern. Einsprachekorb abdrehen Drehen Sie den Einsprachekorb ab, um an folgende vor Feuchtig- keit geschützte Schalter zu gelangen: •... -
Page 9: Richtcharakteristik Einstellen (Niere/Superniere)
Richtcharakteristik einstellen (Niere/Superniere) 965 bietet die Möglichkeit, die Richtcharakteristik für die jeweilige Anwendung optimal einzustellen. Die Niere ist die häufigste Richtcharakteristik für Live-Beschal- lung. Sie bietet dem Sänger gute Bewegungsfreiheit und nimmt auch seitlich einfallenden Schall gut auf. Sie eignet sich damit auch zur gleichzeitigen Abnahme mehrerer Sänger, z. -
Page 10: Empfindlichkeit Einstellen
Wählen Sie die Richtcharakteristik auch entsprechend der Anzahl und Position ihrer Monitorlautsprecher. Niere Empfindlichkeit einstellen Wenn durch sehr laute Signale Verzerrungen am Mikrofon oder im nachgeschalteten Mikrofon-Vorverstärker auftreten, können Sie die Empfindlichkeit absenken. Die Absenkung beträgt 10 dB. Wählen Sie mit dem Schalter Empfindlichkeit gewünschte Einstellung: 0: Keine Absenkung... -
Page 11: Trittschallfilter Ein-/Ausschalten
Trittschallfilter ein-/ausschalten Um tieffrequente Störungen wie Popp- oder Windgeräusche zu unterdrücken, schalten Sie das Trittschallfilter ein. Wählen Sie mit dem Schalter Trittschallfilter gewünschte Einstellung: : Trittschallfilter aus : Trittschallfilter ein... -
Page 12: Mikrofon Platzieren
Mikrofon platzieren Positionierung Klangresultat • • • • • • Beim Auftreten von Zischlauten kann eine Ausrichtung nicht direkt auf den Mund, sondern etwas seitlich Abhilfe bringen. viel Nahbesprechungs- effekt (viel Bass/ Grundton) druckvoller, direkter Sound weniger Nahbespre- chungseffekt (weniger Bass/Grundton) mehr Raumanteil, natürlicher,... -
Page 13: Übersicht Mikrofonanwendungen
Übersicht Mikrofonanwendungen Modell Anwendung Gesang Chor Studio, akust. Instru- mente Orchester Trompete, Posaune Saxophon Akustische Gitarre Akustischer Bass Gitarren- verstärker Bassverstärker Leslie x x x x Piano, Flügel Kick Drum Snare Drum Hänge-Tom Stand-Tom x x x x x x x x x x x... - Page 14 Modell Anwendung Congas Becken Percussion Overhead Konferenztisch, Altar Rednerpult Theaterbühne x x x x...
-
Page 15: Pflege Und Wartung
Pflege und Wartung VORSICHT! Flüssigkeit kann die Elektronik des Geräts zerstören! Flüssigkeit dringt in das Gehäuse des Geräts ein und kann einen Kurzschluss in der Elektronik verursa- chen. Reinigen Sie das Gerät ausschließlich mit einem weichen, leicht feuchten Tuch. Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel. -
Page 16: Technische Daten
Technische Daten Wandlerprinzip Membrandurchmesser Übertragungsbereich Richtcharakteristik Freifeld-Leerlauf- Übertragungsfaktor (1 kHz) mit Vordämpfung Nennimpedanz Min. Abschlussimpedanz Grenzschalldruckpegel bei 1 kHz mit Vordämpfung Ersatzgeräuschpegel A-bewertet DIN IEC 651 Phantomspeisung Stecker Temperaturbereich Gewicht Maße extern polarisiertes Doppel- membran-Kondensatormikrofon 25,4 mm/1" 40 – 20.000 Hz Niere/Superniere schaltbar 7 mV/Pa 2,3 mV/Pa... -
Page 17: Polar- Und Frequenzdiagramme
Polar- und Frequenzdiagramme Polardiagramm Niere Frequenzgang Niere 1 0 0 1 0 0 Low Cut 1 .0 0 0 2 0 0 5 0 0 1 0 .0 0 0 1 0 k 2 0 k... - Page 18 Polardiagramm Superniere Frequenzgang Superniere 1 0 0 1 0 0 Low Cut 1 .0 0 0 2 0 0 5 0 0 1 0 .0 0 0 1 0 k 2 0 k...
-
Page 19: Herstellererklärungen
Herstellererklärungen Garantie 2 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vor- schriften erfüllt. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vor- schriften zu beachten. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nut- zungsdauer bei Ihrer örtlichen kommunalen Sammelstelle... - Page 20 Sennheiser electronic GmbH & Co. KG Am Labor 1 30900 Wedemark, Germany Phone +49 (5130) 600 0 Printed in Germany Fax +49 (5130) 600 300 Publ. 04/08 www.sennheiser.com 524141/A01...
