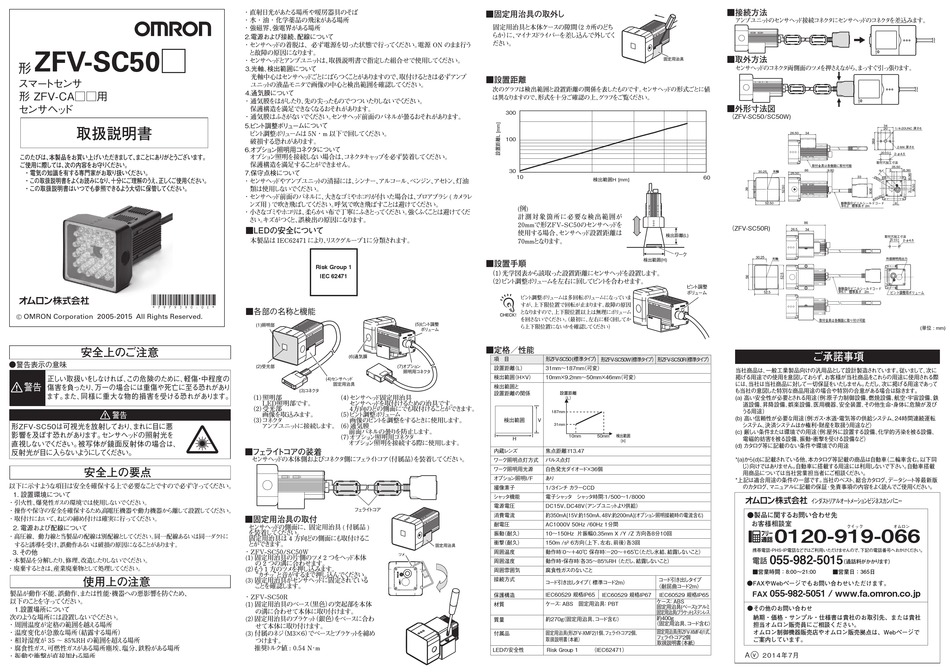

Omron ZFV-SC50 Series Instruction Sheet

ZFV-SC50□
形
スマー トセンサ
形 ZFV-CA□□用
センサヘッ ド
取扱説明書
このたびは、 本製品をお買い上げいただきまして、 まことにありがと うございます。
ご使用に際しては、 次の内容をお守り く ださい。
・ 電気の知識を有する専門家がお取り扱いく ださい。
・ この取扱説明書をよく お読みになり、 十分にご理解のうえ、 正しく ご使用く ださい。
・ この取扱説明書はいつでも参照できるよう大切に保管してく ださい。
* 7 9 7 9 3 9 0 - 0 I *
© OMRON Corporation 2005-2015 All Rights Reserved.
安全上のご注意
●警告表示の意味
正しい取扱いを しなければ、 この危険のために、 軽傷 ・ 中程度の
警告
傷害を負ったり、 万一の場合には重傷や死亡に至る恐れがあり
ます。 また、 同様に重大な物的損害を受ける恐れがあり ます。
警告
形ZFV-SC50は可視光を放射しており、 まれに目に悪
影響を及ぼす恐れがあ り ます。 センサヘッ ドの照射光を
直視しないで く だ さい。 被写体が鏡面反射体の場合は、
反射光が目に入ら ないよ う に して く だ さ い。
以下に示すよ う な項目は安全を確保する上で必要な こ とですので必ず守って く だ さ い。
1. 設置環境について
・引火性、 爆発性ガスの環境では使用 しないで く だ さ い。
・操作や保守の安全を確保するため、 高電圧機器や動力機器か ら離して設置して く だ さ い。
・取付けにおいて、 ね じの締め付けは確実に行って く だ さ い。
2. 電源および配線について
・高圧線、動力線と当製品の配線は別配線と して く だ さ い。 同一配線あるいは同一ダク ト に
する と誘導を受け、 誤動作あ るいは破損の原因になる こ とがあ り ます。
3. その他
・本製品を分解した り、 修理、 改造した り しないで く だ さ い。
・廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 ま たは性能 ・ 機器への悪影響を防ぐため、
以下のこ と を守って く だ さ い。
1.設置場所について
次のよ う な場所には設置しないで く だ さ い。
・周囲温度が定格の範囲を越え る場所
・温度変化が急激な場所 （結露する場所）
・相対湿度が 35 ∼ 85%RH の範囲を超え る場所
・腐食性ガス、 可燃性ガスがあ る場所塵埃、 塩分、 鉄粉があ る場所
・振動や衝撃が直接加わる場所
・強い外乱光 （レ ーザ光、 アー ク溶接光、 紫外光など） があたる場所
・直射日光があたる場所や暖房器具のそば
・水・油・化学薬品の飛沫があ る場所
・強磁界、 強電界があ る場所
2.電源および接続、 配線について
・セ ンサヘ ッ ドの着脱は、必ず電源を切った状態で行って く だ さ い。 電源 ON のま ま行う
と故障の原因にな り ます。
・セ ンサヘ ッ ド と ア ンプユニ ッ ト は、 取扱説明書で指定した組合せで使用して く だ さ い。
3.光軸、 検出範囲について
光軸中心はセ ンサヘ ッ ド ごとにばらつく こ とがあ り ますので、 取付ける と きは必ずア ンプ
ユニ ッ ト の液晶モニタで画像の中心と検出範囲を確認して く だ さ い。
4.通気膜について
・通気膜をはが した り、 先の尖った ものでつついた り しないで く だ さ い。
保護構造を満足で き な く なるおそれがあ り ます。
・通気膜はふさ がないで く だ さ い。 セ ンサヘ ッ ド前面のパネルが曇るおそれがあ り ます。
ピ ン ト 調整ボ リ ュ ームは 5N・m 以下で回して く だ さ い。
破損する恐れがあ り ます。
オプシ ョ ン照明を接続しない場合は、 コ ネ ク タ キ ャ ッ プを必ず装着して く だ さ い。
保護構造を満足する こ とがで き ません。
7.保守点検について
・セ ンサヘ ッ ドやア ンプユニ ッ ト の清掃には、 シ ンナー、 アルコール、 ベン ジ ン、 アセ ト ン、 灯油
類は使用しないで く だ さ い。
・セ ンサヘ ッ ド前面のパネルに、 大き なゴ ミ やホコ リ が付いた場合は、 ブロアブラ シ ( カ メ ラ レ
ンズ用 ) で吹き飛ば して く だ さ い。 呼気で吹き飛ばすこ とは避けて く だ さ い。
・小さ なゴ ミ やホコ リ は、 柔らかい布で丁寧にふき と って く だ さ い。 強く ふく こ とは避けて く だ
さ い。 キズがつく と、 誤検出の原因にな り ます。
■LEDの安全について
本製品は IEC62471 によ り、 リ ス ク グループ １ に分類されます。
Risk Group 1
IEC 62471
■各部の名称と機能
(5)ピン ト調整
(1)照明部
ボ リ ューム
(6)通気膜
(2)受光部 (7)オプシ ョ ン
照明用コネ クタ
(4)センサヘッ ド
固定用治具
(3)コネ クタ
（1） 照明部 （4） セ ンサヘ ッ ド固定用治具
LED照明部です。 セ ンサヘ ッ ド を取付ける ための治具です。
（2） 受光部 4方向のどの側面にで も取付ける こ と がで き ます。
画像を取込みます。 （5） ピ ン ト 調整ボ リ ュ ー ム
（3） コ ネ ク タ 画像のピ ン ト を調整をする と き に使用 し ます。
ア ン プユニ ッ ト に接続し ます。 （6） 通気膜
前面パネルの曇り を防止し ます。
（7） オプシ ョ ン照明用コ ネ ク タ
オプシ ョ ン照明を接続する際に使用 し ます。
■フ ェライ ト コアの装着
セ ンサヘ ッ ドの本体側およびコ ネ ク タ側にフ ェ ラ イ ト コア （付属品） を装着して く だ さ い。
フ ェ ライ ト コア
■固定用治具の取付
セ ンサヘ ッ ドの側面に、固定用治具 ( 付属品 )
を装着して く だ さ い。
固定用治具は 4 方向どの側面に も取付ける こ
とがで き ます。
・ZFV-SC50/SC50W
ツ メ
(1) 固定用治具の片側のツ メ2 つをヘ ッ ド本体
の 2 つの溝に合わせます。
(2） も う1 方のツ メ を押し込みます。
"カチ ッ" と音がする まで押し込んで く だ さ い。
(3) 固定用治具がセ ンサヘ ッ ド に固定されている
こ と を確認し ます。
・ZFV-SC50R
(1) 固定用治具のベー ス （黒色） の突起部を本体
の溝に合わせて本体に取り付けます。
(2） 固定用治具のブラ ケ ッ ト （銀色） をベー スに合わ
せて本体に取り付けます。
(3) 付属のネ ジ （M3× ６） でベー ス と ブラ ケ ッ ト を締め
つけます。
推奨 ト ルク値 : 0.54 N･m
■固定用治具の取外し
固定用治具と本体ケー スの隙間 （2 カ所のど ち
らか） に、 マイ ナス ド ラ イ バー を差し込んで外して く
だ さ い。
■設置距離
次のグラ フは検出範囲と設置距離の関係を表した ものです。 セ ンサヘッ ドの形式ごとに値
は異な り ますので、 形式を十分ご確認の上、 グラ フ を ご覧く だ さ い。
300
100
30
10
検出範囲H [mm]
(例)
計 測 対 象 箇 所に必 要な検 出 範 囲が
20mmで形ZFV-SC50のセ ンサヘッ ド を
使用する場合、 センサヘッ ド設置距離は
70mmと な り ます。
■設置手順
（1） 光学図表か ら読取った設置距離にセ ンサヘ ッ ド を設置し ます。
（2） ピ ン ト 調整ボ リ ュ ーム を左右に回して ピ ン ト を合わせます。
ピン ト 調整ボ リ ュームは多回転ボ リ ュームになっていま
すが、 上下限位置で回転が止ま り ます。 故障の原因
と な り ますので、 上下限位置以上は無理にボ リ ュ ーム
を回さ ないでく だ さ い。 （ 最初に、 左右に軽く 回してか
ら上下限位置にないかを確認して く だ さ い）
■定格／性能
項 目 形ZFV-SC50 (標準タ イ プ)
形ZFV-SC50W （標準 タ イ プ） 形ZFV-SC50R （ 標準 タ イ プ）
設置距離 （L） 31mm∼187mm （可変）
検出範囲 （H×V） 10mm×9.2mm∼50mm×46mm （可変）
検出範囲と
設置距離の関係 設置距離
（ Ｌ ）
187mm
検出範囲 V
31mm
10mm 50mm 検出範囲
H
内蔵レンズ 焦点距離 ： f13.47
ワーク照明点灯方式 パルス点灯
ワーク照明用光源 白色発光ダイ オー ド×36個
オプシ ョ ン照明I/F あ り
撮像素子 1/3イ ンチ カラーCCD
シ ャ ッ タ機能 電子シ ャ ッ タ シ ャ ッ タ時間 ： 1/500∼1/8000
電源電圧 DC15V、 DC48V （アンプユニ ッ トよ り供給）
消費電流 約350mA[15V:約150mA、 48V:約200mA](オプショ ン照明接続時の電流含む)
耐電圧 AC1000V 50Hz /60Hz 1分間
振動 （耐久） 10∼150Hz 片振幅0.35mm X /Y /Z 方向各8分10回
衝撃 （耐久） 150m /s 6方向 （上下、 左右、 前後） 各3回
2
固定用治具
周囲温度 動作時 ： 0∼＋40℃ 保存時 ： −20∼＋65℃ （ただ し氷結、 結露 しないこ と）
周囲湿度 動作時 ・ 保存時 ： 各35∼85%RH （ただ し、 結露 しないこ と）
周囲雰囲気 腐食性ガスのないこ と
接続方式
コー ド引き出 しタ イ プ （ 標準コー ド2m）
IEC60529 規格IP65
保護構造 IEC60529 規格IP67
ケース ： ABS 固定用治具 ： PBT
材質
約270g （ 固定用治具、 コー ド含む）
質量
付属品 固定用治具(形ZFV-XMF2)1個、 フェ ライ トコア2個、
取扱説明書 （本紙）
LEDの安全性 Risk Group 1 （IEC62471）
■接続方法
ア ンプユニ ッ ト のセ ンサヘ ッ ド接続コ ネ ク タ にセ ンサヘ ッ ドのコ ネ ク タ を差込みます。
■取外方法
固定用治具
セ ンサヘ ッ ドのコ ネ ク タ両側面のツ メ を押さ え なが ら、 ま っすぐ引っ張り ます。
■外形寸法図
（ZFV-SC50/SC50W)
26.50
30.25 光軸
26.50
60
52.50
（ZFV-SC50R)
26.5
検出距離(L)
ワーク
30.25
検出範囲(H) 光軸
ピン ト調整
ボ リ ューム
52.5
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
（H）
(d) カタ ログ等に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 本カタログ等記載の商品は自動車 （二輪車含む。 以下同
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載
用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
のカタログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
電話
■営業時間：8:00∼21:00 ■営業日：365日
コー ド引き出 しタ イ プ
●FAXやWebページでもお問い合わせいただけます。
（耐屈曲コー ド2m）
055-982-5051 / www.fa.omron.co.jp
FAX
IEC60529 規格IP65
ケース ： ABS
固定用治具(ベース):アル ミ
●その他のお問い合わせ
固定用治具( ブ ラケ ッ ト): ス テ ン レス
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
約400g
（固定用治具、 コー ド含む） 担当オムロン販売員にご相談ください。
固定用治具(形ZFV-XMF4)1式、 オムロン制御機器販売店やオムロン販売拠点は、Webページで
フ ェ ラ イ ト コア2個
ご案内しています。
取扱説明書 （本紙）
A ｖ 2014年7月
34
20 1/4-20UNC 深さ6
34
2-M4 深さ6
20±0.1
2-φ4.5
取付穴加工寸法
取付金具は各側面に取付可能
35.50
86 9.80 5 6.36
33
耐熱塩化ビニルシールドコード 8
Ф6.2 標準長さ 2m
86
34
取付穴加工寸法
20
2-φ4.5
外部照明用出力
耐熱塩化ビニルシールドコード
Ф6.1 標準長さ 2m
ピント調整用ボリューム
取付金具は各側面に取り付け可能
(単位 : mm)
