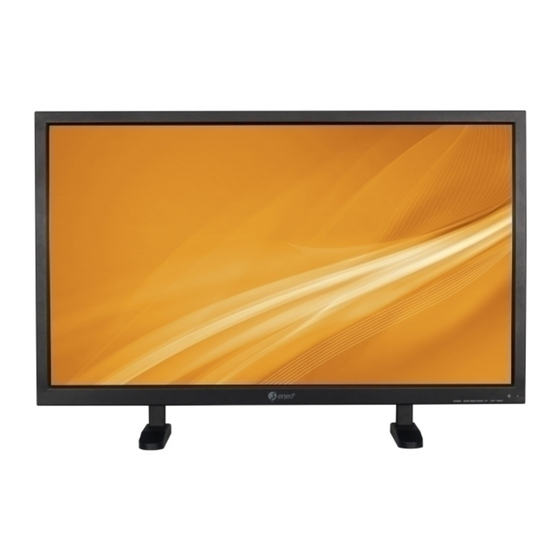

- Page 1 Quick Installation Guide LCD Monitor, 4K UHD, 3840x2160, LED, USB, Display Port, HDMI, DVI, VGA VM-UHD28M VM-UHD43M VM-UHD55M...
-
Page 2: Table Of Contents
Contents Components ........................5 Introduction ........................6 Control ....................................6 Connectors ..................................7 Control buttons on the remote control ........................8 Inserting the batteries ..............................8 Startup ..........................Switch the monitor ON and OFF ..........................9 No signal ....................................9 Select input signal ................................9 OSD ..........................10 Introduction ..................................10 Picture Mode .................................. - Page 3 Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised indi- viduals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed.
- Page 4 WEEE (Waste Electrical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems). This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life.
-
Page 5: Components
Components This system comes with the following components: • Monitor • Installation Guide • VGA cable • Remote Control • Power Cord • Feet with mounting kit... -
Page 6: Introduction
Introduction Control Simplified front view The control buttons are exemplary and may differ depending on the device. Label Description of the function Power Turn the monitor ON/OFF Modus Select Source Menu Open OSD menu Downward Move down in the OSD menu Upward Move up in the OSD menu To the left... -
Page 7: Connectors
Connectors Label Description of the function DP input (Full HD or 4K) HDMI HDMI input (Full HD or 4K) DVI input (Full HD or 4K) VGA input (Full HD) Audio input Audio input for the left speaker Audio input for the right speaker USB port (for software update and playback of image/video) AC IN Power connection AC 100 - 240 V... -
Page 8: Control Buttons On The Remote Control
Control buttons on the remote control Standby / On Turn on the monitor or switch to standby mode. Mute Turn OFF/ON the sound. Menu selection Select menu item Volume Adjust the volume Menu selection Select menu item Menu Open or close the settings menu. Source Open the source menu and select in the following order: VGA BNC1 HDMI DVI DP... -
Page 9: Startup
Startup Switch the monitor ON and OFF Connect the power cord to the monitor and the power source. Turn on the monitor using the power button on the monitor or remote control. Press the power button again to turn off the monitor. No signal If the monitor does not receive an input signal, this character is displayed: Select input signal... -
Page 10: Osd
Introduction • Press the Menu button • Press ▼ ▲ for selecting a menu item • Press ◄► for switching between the setting menus • Confirm the selection with the Enter key Picture Mode • Press the Menu button • Navigate with ▼ ▲ to the entry "Picture Mode" •... -
Page 11: Colour Mode
Colour Mode • Press the Menu button • Navigate with ▼ ▲ to the entry "Colour Mode" • Confirm the selection with the Enter key • Use ◄► to set the desired value of the function • Exit the menu by pressing the Menu button VGA Adjust •... -
Page 12: Zoom Mode
Zoom mode • Press the Menu button • Navigate with ▼ ▲ to the entry "Zoom Mode" • Confirm the selection with the Enter key • Choose with ▼ ▲ the desired mode • Exit the menu by pressing the Menu button Menu Language •... -
Page 13: Restore Default
Restore Default • Press the Menu button • Press ◄►to go to the next settings menu • Navigate with ▼ ▲ to the entry "Restore Default" • Press ► "Yes" to confirm or ◄ "No"to cancel • Wait for the restore to complete Software Update (USB) •... -
Page 14: Media Player
Media Player • Press the "Source" button on the remote control • Navigate with ▼ ▲ to the entry "USB" • Then select the desired file for display / playback and confirm the selection with "Enter" NOTE: The following video and image formats are supported: AVI, MP4, RMVB, jpg, jpeg, png. -
Page 15: Troubleshooting
Troubleshooting General Section Problem Possible solutions No picture, no sound Make sure the power cord is connected to a power source Make sure the power button is pressed Check the brightness and contrast settings Picture is available, but the sound is Check the volume missing Make sure that the mute function is not activated. -
Page 16: More Info
More Info Make sure to always upgrade to the latest firmware version available from the eneo web- site at www.eneo-security.com to receive the latest functionality for your product. The manual, and other software tools are available on the eneo website at www.eneo-security.com or on the included CD. - Page 17 Inhalt Komponenten ......................20 Einführung ........................21 Steuerung ..................................21 Anschlüsse ..................................22 Steuerungstasten der Fernbedienung ........................23 Einsetzen der Batterien ..............................23 Inbetriebnahme ......................24 Monitor Ein- und Ausschalten ........................... 24 Kein Signal ..................................24 Eingangssignal auswählen ............................24 Bildschirmmenü......................25 Einführung ..................................25 Bildmodus (Picture Mode) ............................
- Page 18 Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
- Page 19 Grafische Symbole Bitte beachten Sie die Sicherheitshinweise und lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch. Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet. Wichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet.
-
Page 20: Komponenten
Komponenten Das System wird mit den folgenden Komponenten geliefert: • Monitor • Installationsanleitung • VGA-Kabel • Fernbedienung • Stromkabel • Standfüsse mit Montageset... -
Page 21: Einführung
Einführung Steuerung Vereinfachte Frontansicht Die Steuerungstasten sind beispielhaft und können je nach Gerät abweichen. Bezeichnung Beschreibung der Funktion Power Monitor ein- oder ausschalten Mode Quelle auswählen Menü OSD-Menü öffnen Nach unten Im OSD-Menü nach unten bewegen Nach oben Im OSD-Menü nach oben bewegen Nach links Im OSD-Menü... -
Page 22: Anschlüsse
Anschlüsse Bezeichnung Beschreibung der Funktion DP-Eingang (Full HD oder 4K) HDMI HDMI-Eingang (Full HD oder 4K) DVI-Eingang (Full HD oder 4K) VGA-Eingang (Full HD) Audio-Eingang Audio-Eingang für den linken Lautsprecher Audio-Eingang für den rechten Lautsprecher USB-Anschluss (für Software-Aktualisierung und Wiedergabe von Bild / Video) AC IN Stromanschluss AC 100 - 240 V... -
Page 23: Steuerungstasten Der Fernbedienung
Steuerungstasten der Fernbedienung Standby / Ein Einschalten des Monitors oder Umschalten in den Standby-Modus. Stummschaltung Aus-/Einschalten des Tons. Menüauswahl Menüeintrag auswählen Lautstärke Einstellen der Lautstärke Menüauswahl Menüeintrag auswählen Menü Öffnen bzw. Schließen des Einstellungsmenüs. Quelle Öffnen des Quellenmenüs und die Auswahl in folgender Reihenfolge: VGA BNC1 HDMI DVI DP Bild Zum Wechseln zwischen den verfügbaren Videobildern... -
Page 24: Inbetriebnahme
Inbetriebnahme Monitor Ein- und Ausschalten Schließen Sie das Netzkabel an den Monitor und die Stromquelle. Schalten Sie den Moni- tor mittels der Power-Taste auf dem Monitor oder der Fernbedienung ein. Durch erneutes Drücken der Power-Taste können Sie den Monitor ausschalten. Kein Signal Wenn der Monitor kein Eingangssignal empfängt, wird dieses Zeichen angezeigt: Eingangssignal auswählen... -
Page 25: Bildschirmmenü
Bildschirmmenü Einführung • Drücken Sie die Menu-Taste • Drücken Sie ▼▲ für die Auswahl eines Menüeintrags • Drücken Sie ◄► für das Umschalten zwischen den Einstellungsmenüs • Bestätigen Sie die Auswahl mit der Enter-Taste Bildmodus (Picture Mode) • Drücken Sie die Menu-Taste •... -
Page 26: Farbmodus (Color Mode)
Farbmodus (Color Mode) • Drücken Sie die Menu-Taste • Navigieren Sie mit ▼▲ zu dem Eintrag “Color Mode“ (Farbmodus) • Bestätigen Sie die Auswahl mit der Enter-Taste • Stellen Sie mit ◄► den gewünschten Wert der Funktion ein • Verlassen Sie das Menü durch Drücken der Menu-Taste VGA-Einstellungen (VGA Adjust) •... -
Page 27: Zoom-Modus (Zoom Mode)
Zoom-Modus (Zoom Mode) • Drücken Sie die Menu-Taste • Navigieren Sie mit ▼▲ zu dem Eintrag “Zoom Mode“ (Zoom-Modus) • Bestätigen Sie die Auswahl mit der Enter-Taste • Wählen Sie mit ▼▲ den gewünschten Modus • Verlassen Sie das Menü durch Drücken der Menu-Taste Menüsprache (Menu Language) •... -
Page 28: Standard Wiederherstellen (Restore Default)
Standard wiederherstellen (Restore Default) • Drücken Sie die Menu-Taste • Drücken Sie ◄►, um zum nächsten Einstellungsmenü zu gelangen • Navigieren Sie mit ▼▲ zu dem Eintrag “Restore Default“ (Standard wiederherstellen) • Drücken Sie ► “Yes“, um zu bestätigen oder ◄ “No“, um abzubrechen •... -
Page 29: Mediaplayer
Mediaplayer • Drücken Sie die Taste “Source“ (Quelle) auf der Fernbedienung • Navigieren Sie mit ▼▲ zu dem Eintrag “USB“ • Wählen Sie anschließend die gewünschte Datei zum Anzeigen / Abspielen aus und bestätigen Sie die Auswahl mit “Enter“ HINWEIS: Es werden folgende Video- und Bildformate unterstützt: AVI, MP4, RMVB, jpg, jpeg, png. -
Page 30: Problembehandlung
Problembehandlung Allgemein Problem Mögliche Lösungen Kein Bild, kein Ton Stellen Sie sicher, dass das Netzkabel an eine Stromquelle angeschlossen ist Stellen Sie sicher, dass die Power-Taste gedrückt wurde Kontrollieren Sie die Einstellungen der Helligkeit und des Kontrasts Bild ist vorhanden, der Ton fehlt aber Kontrollieren Sie die Lautstärke Stellen Sie sicher, dass die Stummschalten-Funktion nicht aktiviert ist. -
Page 31: Weitere Informationen
Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Videomanagement unter www.eneo-security.com. - Page 32 VIDEOR E. Hartig GmbH Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 63322 Rödermark/Germany Tel. +49 (0) 6074 / 888-0 Technical changes reserved Fax +49 (0) 6074 / 888-100 www.videor.com...
