Triton's Oscillating Spindle Sander offers outstanding performance and a precise finish to every project, whilst stability and enhanced material support is
provided by the 370 x 295mm / 14 ½" x 11 ½" cast iron table. The oscillating action moves the drum up and down during rotation, reducing static friction that
causes burning and eliminates band marks. Delivering a professional finish to internal as well as external profiles, the TSPS450 is well-equipped to allow the
matching of the optimum sleeve size for the precise needs of every woodworking project.
Dust Port
for connection to an extraction
system, for a cleaner & safer working
environment
On-Board Storage
keeps all accessories
neatly to hand
Locating Holes
for secure bench mounting
Selling Points
•
Powerful 450W / 3.5A motor
•
Large 370 x 295mm / 14
" x 11
⁄
1
2
& enhanced material support
•
Ideal for sanding contours, arcs, curves & other irregular shapes
•
Rotating & oscillating action for increased speed & efficiency
& precise finishing of intricate work
•
Includes 6 sanding sleeves with matching rubber drums
& table inserts
•
On-board storage for all accessories
•
38mm / 1
" Dust port for connection to extraction system
⁄
1
2

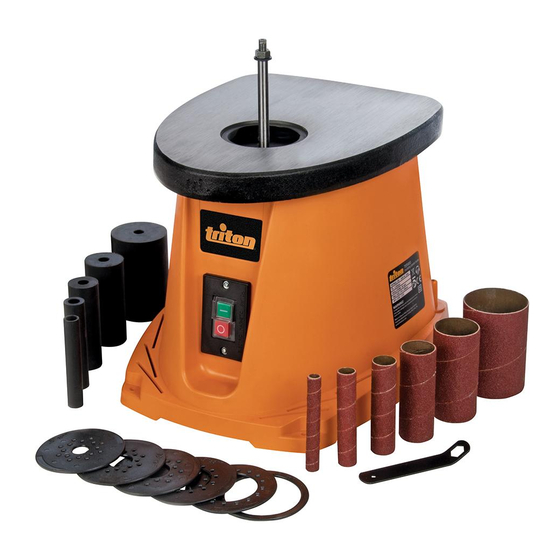

What's in the Box
•
6 x Sanding Sleeves
•
6 x Table Inserts
•
5 x Rubber Sanding Drums
Oscillating
Spindle Sander
" cast iron table for stability
⁄
1
2
for precise finishing of intricate work
Key Specifications
220-240V 50Hz
Power
No Load Speed
Oscillation
Table Size
370 x 295mm
Sanding Sleeve
6pcs - 13, 19, 26,
38, 51 & 76mm
Table Inserts
6pcs - 13, 19, 26,
38, 51 & 76mm
Rubber Sanding Drums
5pcs - 19, 26, 38,
51 & 76mm
Dust Port
Weight
Optional Accessories
TSS80G
6pce Sanding Sleeves 80 Grit
TSS150G
6pce Sanding Sleeves 150 Grit
TSS240G
6pce Sanding Sleeves 240 Grit
TSPS
450
Rotating & Oscillating Action
Large Cast Iron Table
for stability & enhanced
material support
Power Switch
with Dust Cover
for ease of use & long,
trouble-free performance
Table Inserts
prevent gaps between
table & sanding surface
Voltage
120V 60Hz
450W
3.5A
2000rpm
58opm
14
⁄
" x 11
⁄
"
1
1
2
2
6pcs -
⁄
,
⁄
, 1,
1
3
2
4
1
⁄
, 2 & 3"
1
2
6pcs -
⁄
,
⁄
, 1,
1
3
2
4
1
⁄
, 2 & 3"
1
2
5pcs -
⁄
, 1, 1
⁄
,
3
1
4
2
2 & 3"
38mm
1 ½"
14.6kg
32.1lbs
