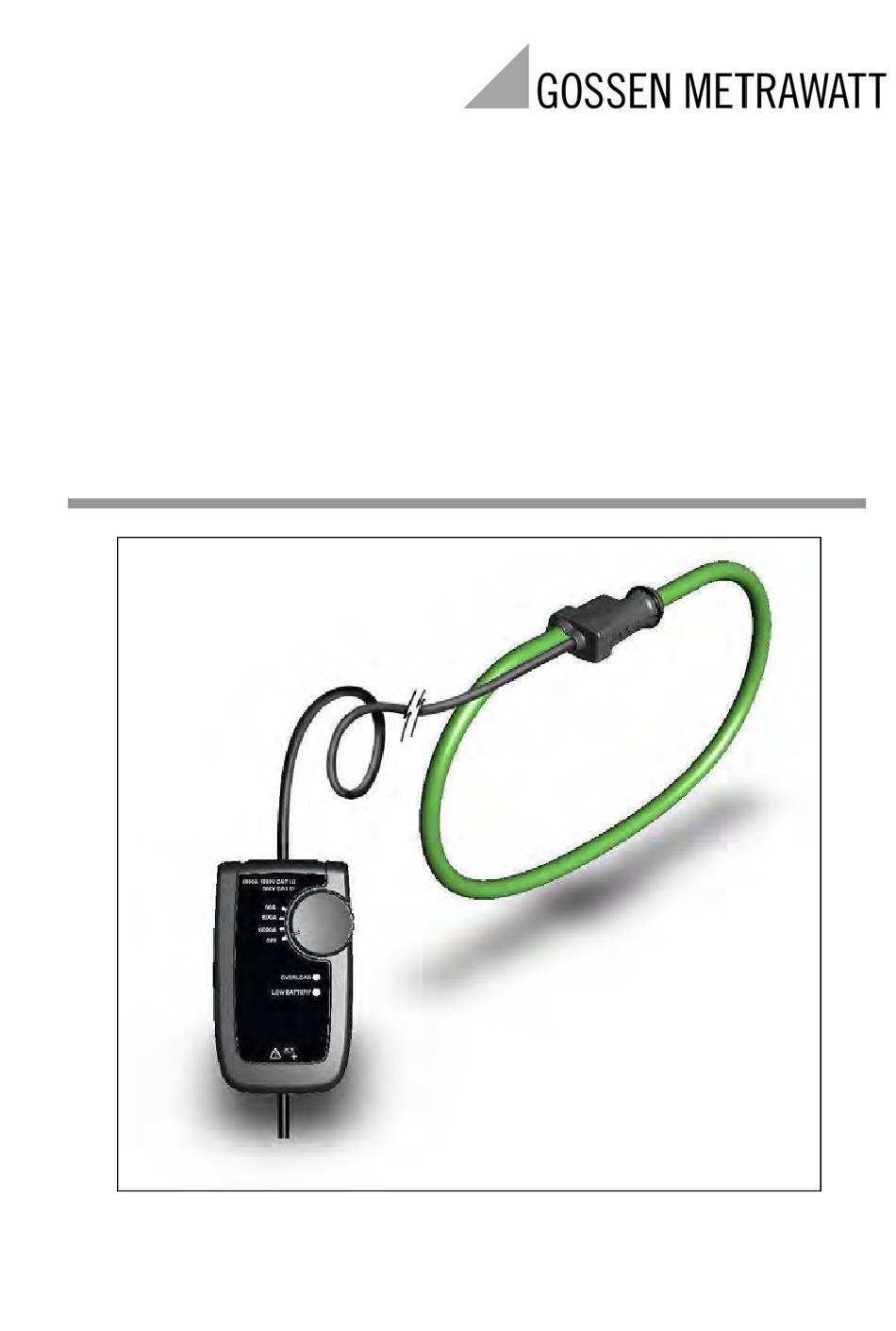

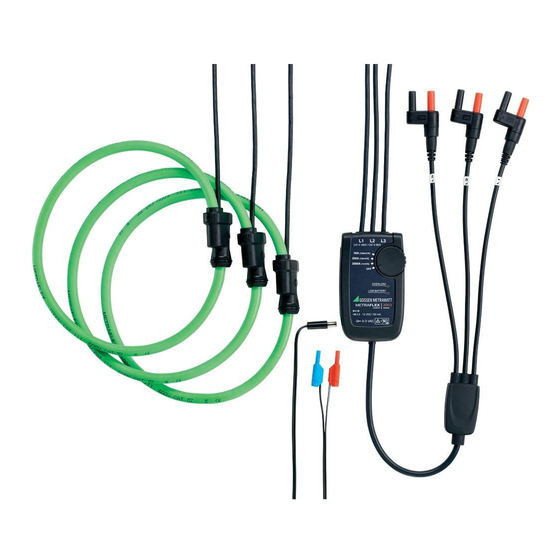

- Page 1 Bedienungsanleitung Operating Instructions METRAFLEX 3000 METRAFLEX 3001 / 3001XL METRAFLEX 3003 / 3003XL (3-Phase Set) Flexible AC-Stromsensoren Flexible AC Current Probes 3-349-530-37 2/12.09...
- Page 2 _______________________________________________________________ Bezeichnung Artikelnr. METRAFLEX 3000 Flexibler AC-Stromsensor 30/300/3000A Z207E 61 cm (24”), Batterieversorgung, 3V-Ausgang an 4mm-Sicherheitsstecker METRAFLEX 3001 Flexibler AC-Stromsensor 30/300/3000A Z207F 61 cm (24”), Batterie-/ext.Versorgung, 3V-Ausgang an 4mm-Sicherheitsstecker; inkl. Versorgungskabel zu MAVOWATT|50 METRAFLEX 3001XL Flexibler AC-Stromsensor 30/300/3000A Z207H 61 cm (24”), Batterie-/ext.Versorgung,...
-
Page 3: Table Of Contents
______________________________________________________________ Vielen Dank für den Kauf dieses Produktes! Aus Gründen der Sicherheit und der bestmöglichen Verwendung dieses Gerätes bitten wir Sie, die Bedienungsanleitung sorgfältig zu lesen. Inhaltsverzeichnis SICHERHEITSHINWEISE............... 4 EINLEITUNG................... 6 TECHNISCHE DATEN..............7 INBETRIEBNAHME ..............10 BATTERIEN EINLEGEN UND BATTERIESTATUS ..... 10 EXTERNE STROMVERSORGUNG .......... -
Page 4: Sicherheitshinweise
_______________________________________________________________ SICHERHEITSHINWEISE Die folgenden Symbole befinden sich auf den Produkten: Achtung! Bedienungsanleitung beachten Doppelte/Verstärkte Isolierung Anbringen oder Entfernen des Produktes am/vom zu messenden Stromleiter nur mit zusätzlichen Schutzvorkehrungen. “Zusätzliche Schutzvorkehrungen” können sein: Stromkreis spannungsfrei schalten Tragen von Schutzkleidung, die für Arbeiten an berührungsgefährlicher Spannung geeignet ist Das Gerät darf nicht mit dem Hausmüll entsorgt werden. - Page 5 ______________________________________________________________ Der flexible Stromwandler ist entsprechend den Sicherheitsbestimmungen IEC/EN 61010-1 / -031 /-2-032 gebaut und geprüft. Bei bestimmungs- gemäßer Verwendung ist die Sicherheit von Anwender, Gerät und Prüfling gewährleistet. Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Gerätes sorgfältig und vollständig. Beachten und befolgen Sie diese in allen Punkten.
-
Page 6: Einleitung
_______________________________________________________________ EINLEITUNG METRAFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrom- messung bis zu 3000 A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Multimeter, Datenlogger, Netzanalysator usw.) angeschlossen werden. Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Der Stromsensor liefert ein AC-Spannungsausgangssignal von 0…3V (METRAFLEX... -
Page 7: Technische Daten
3,5…12VDC/max. 100mA 2…3VDC/max. 100mA Anschluss* Hohlsteckerbuchse 5,5/2,1mm Hohlsteckerbuchse 5,5/2,1mm Minuspol innen Minuspol innen *) Nicht vorhanden bei METRAFLEX 3000 Ausgangsbelastung ≥100 kΩ für angegebene Genauigkeit Frequenzbereich 10 Hz bis 20 kHz (-10% Dämpfung) Phasenwinkelfehler <±1° (45-65 Hz) Leiterlageeinfluss ±2% vom Messwert Externe Felder ±0,2% vom Messbereich bei Abstand >200mm... - Page 8 _______________________________________________________________ Gehäuse Material ARNITE T06-200SNF, UL94 V0 Schutzgrad IP40 Abmessungen 110 (H) x 65 (B) x 23 (T) mm Ausgangsanschlüsse 0,5 m Koaxialkabel abgeschlossen mit 4mm-Sicherheitsstecker Messkopf Messkopflänge 61cm (24”), doppelt isoliert auf Anfrage: 91cm (36”), 122cm (48”) Messkopfquerschnitt 9,9 mm (0,39”) Verbindungskabel 2m (78.7”), Messkopf zum Gehäuse Material...
- Page 9 ______________________________________________________________ METRAFLEX Frequenzgang 2,00 0,00 -2,00 30A range -4,00 300A range -6,00 -8,00 -10,00 1000 10000 10000 Frequenz Hz METRAFLEX Phasengang 30A range 300A range 1000 10000 100000 Frequenz Hz _______________________________________________________________...
-
Page 10: Inbetriebnahme
_______________________________________________________________ INBETRIEBNAHME BATTERIEN EINLEGEN UND BATTERIESTATUS Niemals die Batterien austauschen, während sich der flexible Messkopf am stromführenden Leiter befindet oder der Ausgang mit einem Messgerät verbunden ist. Niemals das Gerät ohne Batteriefachdeckel verwenden. Die METRAFLEX benötigen zum Betrieb zwei AA MN1500 LR6 Alkali-Batterien. -
Page 11: Externe Stromversorgung
______________________________________________________________ EXTERNE STROMVERSORGUNG Alternativ können die METRAFLEX auch durch eine externe stabilisierte Gleichspannungsquelle versorgt werden (ausgenommen METRAFLEX 3000). Anschluss erfolgt Hohlsteckerbuchse seitlich am Elektronikgehäuse. Versorgungs- spannungsbereich siehe unter Technische Daten. Polarität: (+ Pol) (- Pol) Aus Sicherheitsgründen und um die spezifizierte Mess- genauigkeit zu gewährleisten, sollten die Stromsensoren ausschließlich mit dem von uns als Zubehör angebotenen Netzteil extern versorgt werden. -
Page 12: Anschliessen An Das Messgerät
ANSCHLIESSEN AN DAS MESSGERÄT Lesen Sie die Sicherheitshinweise in dieser Anleitung, bevor Sie dieses Produkt verwenden. METRAFLEX 3000: Stecken Sie das Ausgangskabel der Elektronik an den Spannungsmesseingang des Multimeters (schwarz an GND, rot an V) und schalten Sie dieses auf V AC. -
Page 13: Anschliessen An Den Zu Messenden Stromkreis
______________________________________________________________ ANSCHLIESSEN AN DEN ZU MESSENDEN STROMKREIS Es wird dringend empfohlen, zum Anschließen des Messkopfes Messstromkreis spannungsfrei schalten. Falls dies nicht möglich ist, darf der Anschluss nur von entsprechend qualifiziertem und berechtigtem Personal unter Einhaltung geeigneter Schutzvor- kehrungen durchgeführt werden. Benutzen Sie den Stromwandler niemals an blanken Leitern, die ein Potential von mehr als 1000 V (CAT III) bzw. -
Page 14: Messung
_______________________________________________________________ MESSUNG Um das Gerät einzuschalten, stellen Sie den Drehschalter von der Stellung “OFF” (Aus) auf den gewünschten Messbereich. Falls der Wert des zu messenden Stromes nicht bekannt ist, wählen Sie zuerst den größten Messbereich und reduzieren ihn dann entsprechend. Beim Einschalten und bei der Messbereichswahl können die rote und orange LED kurz aufleuchten. -
Page 15: Wartung
______________________________________________________________ WARTUNG Verwenden Sie die METRAFLEX nicht, falls diese beschädigt sind. Untersuchen Sie vor dem Einsatz immer das Elektronikgehäuse, Verbindungskabel flexiblen Messkopf Beschädigungen. Zur Vermeidung von elektrischem Schlag halten Sie die METRAFLEX sauber frei Verschmutzung Oberfläche. Verwenden Sie Isopropyl-Alkohol, um das Elektronikgehäuse und den Messkopf zu reinigen. -
Page 16: Produktsupport
_______________________________________________________________ PRODUKTSUPPORT Bitte wenden Sie sich im Bedarfsfall an: GMC-I Messtechnik GmbH Hotline Produktsupport Telefon: D 0900 1 8602-0 A/CH +49 911 8602-0 Fax: +49 911 8602-709 E-mail: support@gossenmetrawatt.com REPARATUR- UND ERSATZTEILSERVICE DKD-KALIBRIERZENTRUM UND MIETGERÄTE-SERVICE Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20... - Page 17 ______________________________________________________________ Operating Instructions METRAFLEX 3000 METRAFLEX 3001 / 3001XL METRAFLEX 3003 / 3003XL (3-Phase Set) 3-349-530-37 2/12.09 Flexible AC Current Probe _______________________________________________________________...
- Page 18 _______________________________________________________________ Order Reference Order No. METRAFLEX 3000 Flexible AC Current Probe 30/300/3000A .... Z207E 61 cm (24”), battery supply, 3V output on 4mm safety plugs METRAFLEX 3001 Flexible AC Current Probe 30/300/3000A .... Z207F 61 cm (24”), battery/external supply, 3V output on 4mm safety plugs;...
- Page 19 ______________________________________________________________ Thank you for buying this product. For safety reasons and optimum use of this instrument read through the operating instructions very carefully. Table of Contents SAFETY ..................20 INTRODUCTION ................22 SPECIFICATIONS ................ 23 OPERATION ................. 26 BATTERY INSTALLATION AND BATTERY STATUS ....26 EXTERNAL POWER SUPPLY .............
-
Page 20: Safety
_______________________________________________________________ SAFETY The following symbols appear on the products: Attention! Refer to Manual Double/Reinforced Insulation Do not apply around or remove from HAZARDOUS LIVE conductors without additional protective means. “Additional protective means” can be: - de-energizing the circuit - wearing protective clothing suitable for high voltage work. Do not dispose of this product as unsorted municipal waste. - Page 21 ______________________________________________________________ The flexible current transformer is manufactured and tested in accordance with safety regulations IEC/EN 61010-1 / -031 /-2-032. If used for its intended purpose, safety is assured for the user, the device and the DUT. Read the operating instructions carefully and thoroughly before placing the device into operation.
-
Page 22: Introduction
_______________________________________________________________ INTRODUCTION The METRAFLEX are AC current probes utilising Rogowski principle. They can be used to measure AC current up to 3000A by being connected to an appropriate measuring device (multimeter, data logger, power analyser etc.). The flexible probe allows current measurements on conductors that are hard to reach. -
Page 23: Specifications
Barrel plug socket 5,5/2,1mm Barrel plug socket 5,5/2,1mm Connector* minus at center pin minus at center pin *) not available for METRAFLEX 3000 Output load ≥100 kΩ for specified accuracy Frequency range 10 Hz to 20 kHz (-10% attenuation) Phase angle error <±1°... - Page 24 _______________________________________________________________ Enclosure Material ARNITE T06-200 SNF, UL94 V0 Degree of Protection IP40 Dimensions 110 (l) x 65 (w) x 23 (d) mm Output connection 0.5m coax cable terminated with 4 mm safety plugs Probe Probe length 61 cm (24 inches), double insulated on request: 91 cm (36 inches),122 cm (48 inches) Probe diameter 9.9mm (0.39 inches)
- Page 25 ______________________________________________________________ METRAFLEX Frequency Response 2,00 0,00 1000 10000 100000 -2,00 30A range -4,00 300A range -6,00 -8,00 -10,00 Frequency Hz METRAFLEX Phase Response 30A range 300A range 1000 10000 100000 Frequency Hz _______________________________________________________________...
-
Page 26: Operation
_______________________________________________________________ OPERATION BATTERY INSTALLATION AND BATTERY STATUS Never replace batteries with flexible measuring head installed on conductor to be tested or output connected to a measuring device. Never operate the unit without the battery cover fitted. The METRAFLEX require two AA MN1500 LR6 alkaline batteries for operation. -
Page 27: External Power Supply
______________________________________________________________ EXTERNAL POWER SUPPLY Alternatively, the METRAFLEX can also be supplied by an external DC voltage source (except METRAFLEX 3000). The connection is made at the connector on the side of the electronics housing. Supply voltage range, see Technical Data. -
Page 28: Connecting To Measuring Device
Read safety section of instructions before operating this product. METRAFLEX 3000: Plug the output cable of the current sensor into the voltage measuring input terminals of the multimeter (black to GND, red to V) and switch it to V AC. -
Page 29: Connecting To The Circuit To Be Measured
______________________________________________________________ CONNECTING TO THE CIRCUIT TO BE MEASURED It is strongly recommended to de-energize the circuits to measured when making connections installation. If it is necessary to make connections on energized circuits they must be made by qualified and authorized personnel only observing the required safety precautions.. -
Page 30: Measurement
_______________________________________________________________ MEASUREMENT To activate unit, move the rotary switch from the “off” position to the required measuring range. If the value of current being measured is unknown, first select the highest range and then reduce accordingly. The red and the orange LED might flash when the unit is switched on or when the measuring range is changed. -
Page 31: Maintenance
______________________________________________________________ MAINTENANCE Do not use METRAFLEX if damaged. Always inspect the integrator unit, connecting cable, and flexible probes for damage before use. To avoid electric shock, keep the METRAFLEX clean and free of surface contamination. Use Isopropyl alcohol to clean the electronics unit and the probe. Make sure the flexible probe, connecting cable, and electronics enclosure are dry before further use. -
Page 32: Product Support
_______________________________________________________________ PRODUCT SUPPORT If required please contact: GMC-I Messtechnik GmbH Product Support Hotline Phone: +49 911 86 02-0 Fax: +49 911 86 02-7 09 E-mail: support@gossenmetrawatt.com REPAIR AND REPLACEMENT PARTS SERVICE DKD CALIBRATION CENTRE AND RENTAL INSTRUMENT SERVICE If required please contact: GMC-I Service GmbH Service Center Thomas-Mann-Strasse 20... - Page 33 ______________________________________________________________ GMC-I Messtechnik GmbH Südwestpark 15 D-90449 Nürnberg DEUTSCHLAND Tel. +49 (0)911 8602-111 Fax +49 (0)911 8602-777 e-mail: info@gossenmetrawatt.com www.gossenmetrawatt.com METRAFLEX MM Rev 3 _______________________________________________________________...
