Sangean DT-120 Operating Instructions Manual

Fm-stereo/am/tv (dt-180v) digital personal receiver.
Hide thumbs
Most useful pages: More

Advertisement

DT-120/180V
FM-stereo/AM/TV (DT-180V) Digital Personal Receiver
PDR Poste récepteur stéréo Radio FM/AM/TV (DT-180V)
FM-stereo/AM/TV (DT-180V) Digital Personal Receiver
Receptor Digital Personal FM-estéreo/AM/TV (DT-180V)
FM-stereo/AM/TV (DT-180V) Digitalempfänger
Operating instruction
Mode d' emploi
Instruccions de manejo
Gebruiksaanwijzing
Bedienungsanleitung
GB
F
E
NL
D

Advertisement

   Also See for Sangean Sangean DT-120

   Related Manuals for Sangean Sangean DT-120

   Summary of Contents for Sangean Sangean DT-120

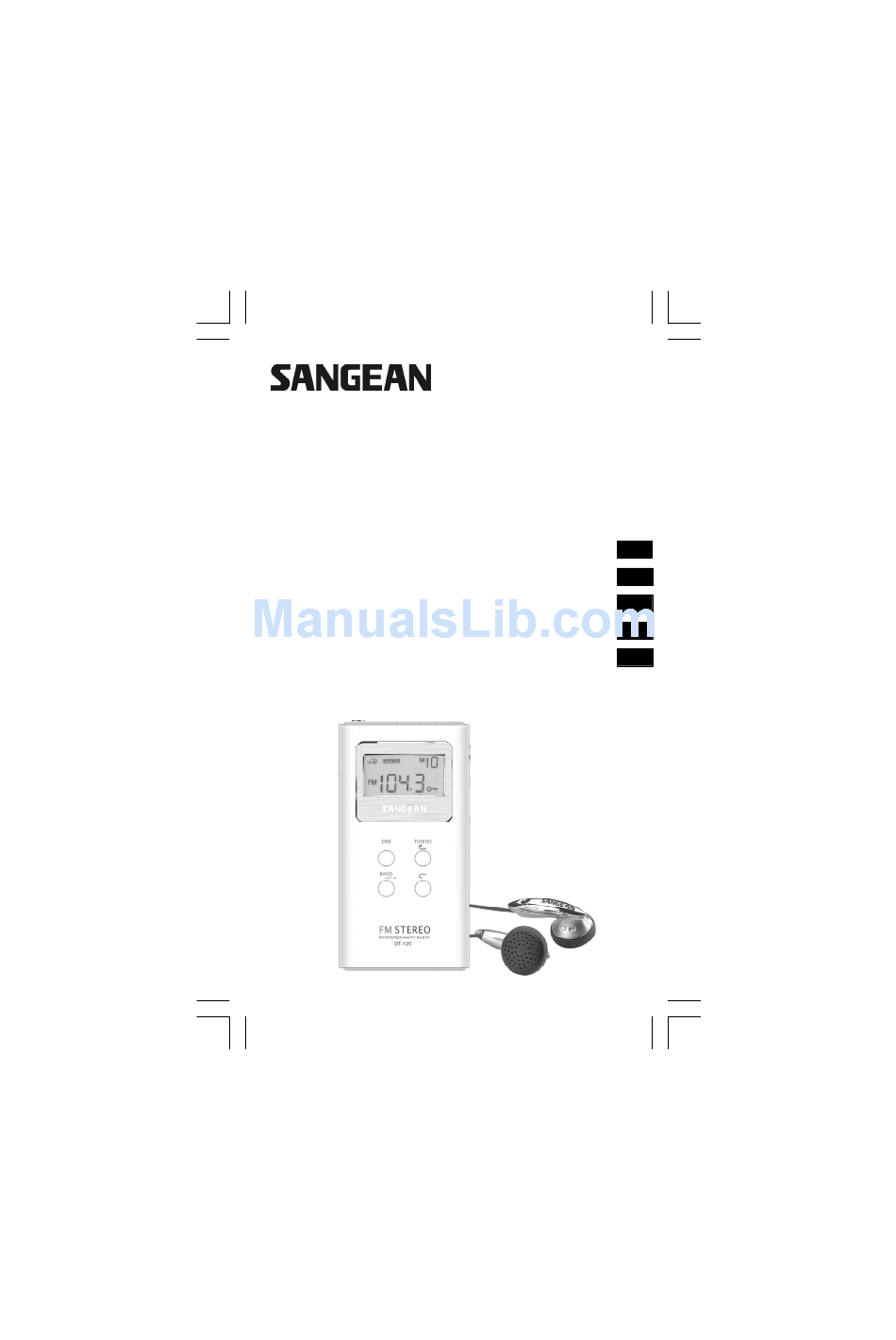

  • Page 1 DT-120/180V FM-stereo/AM/TV (DT-180V) Digital Personal Receiver PDR Poste récepteur stéréo Radio FM/AM/TV (DT-180V) FM-stereo/AM/TV (DT-180V) Digital Personal Receiver Receptor Digital Personal FM-estéreo/AM/TV (DT-180V) FM-stereo/AM/TV (DT-180V) Digitalempfänger Operating instruction Mode d’ emploi Instruccions de manejo Gebruiksaanwijzing Bedienungsanleitung...
  • Page 3 Controls LCD display Band selection DBB (Deep Bass Booster) On/Off Tuning Control Stereo/Mono switch Power On/Off Volume Control Lock Switch Battery Compartment Memory button Earphone Jack Display Selected Band 90 minutes auto shut off System lock FM stereo indicator Battery power indicator Memory presets DBB on Frequency...
  • Page 4: Battery Installation

    Battery Installation Battery cover is located on the back of the unit. Slide the cover in the direction of the arrow to gain access to the battery compartment. Insert one AAA (UM-4) battery into the compartment. Make sure that the battery is positioned in accordance with the indicated diagram.
  • Page 5: Volume Control

    Antenna/Earphone Insert the earphone into the earphone jack. The cord connecting the earphone to the receiver acts as an antenna during FM and TV (DT-180V) audio reception and should be extended as much as possible to increase the sensitivity. A built-in ferrite bar antenna is provided for AM reception and it is only necessary to rotate the radio for maximum signal strength during AM listening.
  • Page 6: Tuning The Radio

    Tuning the radio Band Frequency DT-120 522 - 1629 kHz (9 kHz) DT-120 520 - 1710 kHz (10 kHz) DT-180V 522 - 1629 kHz (9 kHz) DT-180V 520 - 1710 kHz (10 kHz) Antenna Internal/Rotate radio for bes reception Band Frequency 87.50 - 108 MHz Antenna...
  • Page 7: Scan Tuning

    90 Minutes auto shut off device For saving battery power, this radio is designed to auto shut off after 90 minutes operation, LCD display shows For continuous listening if necessary, pressing Power On/Off button for more than 2 seconds until LCD display disappears.
  • Page 8: Manual Tuning

    Manual tuning Turn on the radio, select required band by pressing Band Selection button. Desired station may be selected by pressing the Tuning Control buttons intermittently until the desired station is reached. Or pressing and holding the Tuning Control until the desired station is reached. Memory Tuning (Station Preset) Turn on the radio by pressing Power On/Off button.
  • Page 9: Stereo/mono Switch

    Recall memory stations Turn on the radio, select required band then simply press and release Memory station button. LCD display will show Memory preset and radio frequency. Stereo/Mono switch The radio is designed to receive FM stereo broadcastings. For weak FM station, switch Stereo/Mono to Mono position.
  • Page 10 Change AM band tuning step For Northern American countries and some South American countries, AM tuning step is 10 kHz. On other countries is 9 kHz. To change AM band tuning step, please follow below steps. 1. Change the AM band tuning step from 9 kHz to 10 kHz When radio is OFF, press and hold Tuning UP button then switch on radio by pressing Power On/Off...
  • Page 11: System Lock

    System Lock To prevent accidental changing of any of the radio settings. Switch the Lock switch to Lock position. LCD display lock icon will appear. To release, simply switch the Lock switch to its opposite position, LCD display lock icon will disappear. It’...
  • Page 12: Specifications

    Specifications Battery: 1 x AAA (LR03, UM-4) Frequency Coverage: FM: 87.50 – 108 MHz 522 – 1629 kHz ( DT-120 9 kHz) 520 – 1710 kHz ( DT-120 10 kHz) 522 – 1629 kHz (DT-180V 9 kHz) 520 – 1710 kHz (DT-180V 10 kHz) TV: 2 –...
  • Page 13 If at any time in the future you should need to dispose of this product please note that: Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice. (Waste Electrical and Electronic Equipment Directive)
  • Page 15 Commandes Affichage LCD Sélecteur de bandes DBB (Activateur basses profondes) On/Off Commande syntoniseur Sélecteur Stéréo/Mono Mise sous tension On/Off Réglage volume Verrouillage Compartiment à pile Touche mémoire Prise écouteurs Affichage Bande sélectionnée Arrêt automatique 90 minutes Verrouillage système Voyant Stéréo FM Voyant de charge pile Préréglages mémoires DBB On...
  • Page 16: Installation De La Pile

    Installation de la pile Le couvercle du compartiment à pile se trouve au dos de l’ appareil. Faites glisser le couvercle dans le sens de la flèche afin d’ accéder au compartiment à pile. Insérez une pile AAA dans le compartiment. Faites attention à...
  • Page 17: Réglage Du Volume

    Antenne/Ecouteurs Branchez les écouteurs dans la prise prévue à cet effet. Le câble de raccordement des écouteurs fait office d’ antenne pour la réception audio FM et TV (DT-180V). Vous devez le déplier le plus possible afin d’ optimiser son efficacité. Une antenne métallique est intégrée pour la réception AM.
  • Page 18 Recherche radio Bande Fréquence DT-120 522 - 1629 kHz (9kHz) DT-120 520 - 1710 kHz (10kHz) DT-180V 522 - 1629 kHz (9kHz) DT-180V 520 - 1710 kHz (10kHz) Antenne Intégrée/Tournez la radio pour un fonctionnement optimum Bande Fréquence 87.50 - 108 MHz Antenne Externe/Assurez-vous que les écouteurs soient correctement...
  • Page 19: Recherche De Stations

    Arrêt automatique 90 minutes Afin d’ économiser la pile, cette radio est conçue pour s’ éteindre automatiquement après 90 minutes de fonctionnement. L’ écran LCD affiche Pour que l’ écoute ne soit pas interrompue, appuyez plus de 2 secondes sur le bouton de mise sous tension On/Off jusqu’...
  • Page 20: Recherche Manuelle

    Recherche manuelle Allumez la radio, sélectionnez la bande désirée en appuyant sur le bouton de sélection de bandes. Vous pouvez sélectionner la station voulue en appuyant sur les boutons de commande du syntoniseur par intermittence jusqu’ à avoir atteint la station voulue, ou en appuyant et maintenant enfoncés les boutons de commande du syntoniseur jusqu’...
  • Page 21 Vous pouvez enregistrer 5 stations en mémoire sur chaque bande (AM, FMI, FMII et TV). Rappel des stations mémorisées Allumez la radio, sélectionnez la bande, appuyez puis libérez simplement le bouton Mémoire. L’ écran LCD affiche la mémoire présélectionnée ainsi que la fréquence radio. Sélecteur Stéréo/Mono La radio est conçue pour recevoir les diffusions FM en stéréo.
  • Page 22 Modification des intervalles de recherches AM Pour les pays d’ Amérique du Nord et certains pays d’ Amérique du Sud, l’ intervalle de recherche AM est de 10 kHz Pour les autres pays, il est de 9kHz. Pour modifier l’ intervalle de recherche sur la bande AM, veuillez suivre les étapes suivantes: 1.
  • Page 23 2. Modifier l’ intervalle de recherche de la bande AM de 10 kHz à 9 kHz Quand la radio est éteinte, appuyez et maintenez enfoncé le bouton DOWN (BAS) tout en allumant la radio grâce au bouton de mise sous tension On/Off jusqu’...
  • Page 24 Verrouillage système Afin d’ éviter les modifications intempestives des paramètres de votre radio. Positionnez le bouton de verrouillage sur la position Verrouillage. L’ icône de verrouillage apparaî t sur l’ écran LCD. Pour supprimer le verrouillage, positionnez simplement le bouton de verrouillage dans la position inverse.
  • Page 25: Caractéristiques Techniques

    Caractéristiques techniques Pile: 1 x AAA (LR03, UM-4) Couverture fréquences: FM: 87.50 – 108 MHz 522 – 1629 kHz ( DT-120 9 kHz) 520 – 1710 kHz ( DT-120 10 kHz) 522 – 1629 kHz (DT-180V 9 kHz ) 520 – 1710 kHz (DT- 180V 10 kHz ) TV: 2 –...
  • Page 26 Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que: les déchets électriques ne doivent pas être jetés avec les déchets domestiques. Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations.
  • Page 28 Controles Pantalla LCD Selección de Banda DBB (‘ Deep Bass Booster’ : Aumento de Bajos) On/Off Control de Sintoní a Interruptor Estéreo/Mono Encendido/Apagado Control de Volumen Interruptor de Bloqueo Compartimento para Baterí a Botón de Memoria Clavija para Auriculares Pantalla Banda Seleccionada Apagado automático tras 90 minutos Bloqueo del sistema...
  • Page 29 Instalació n de la Baterí a La tapa de la baterí a está situada en la parte trasera de la unidad. Deslice la tapa en la dirección de la flecha para acceder al compartimento para baterí a. Inserte una baterí a AAA (UM-4) en el compartimento. Asegúrese de que la baterí...
  • Page 30: Control De Volumen

    Antena/Auriculares Inserte los auriculares en la clavija para auriculares. El cable de conexión a la radio actúa como antena durante la recepción de FM y audio de TV (DT-180V) y debe ser extendido cuanto sea posible para aumentar la sensibilidad. Se incluye una antena de barra de ferrito incorporada para la recepción AM y sólo se necesita rotar la radio para obtener una...
  • Page 31 Sintonizar la radio Banda Frecuencia DT-120 522 - 1629 kHz (9kHz) DT-120 520 - 1710 kHz (10kHz) DT-180V 522 - 1629 kHz (9kHz) DT-180V 520 - 1710 kHz (10kHz) Antena Interna/Rote la radio para mejor recepción Banda Frecuencia 87.50 - 108 MHz Antena Externa/Asegúrese de que los auriculares están conectados en...
  • Page 32 Dispositivo de apagado automático tras 90 minutos Para ahorrar energí a de la baterí a, esta radio está diseñada para apagarse automáticamente tras 90 minutos de funcionamiento, la pantalla LCD indica Para una escucha continuada si es necesaria, apriete el botón de Encendido/ Apagado durante más de 2 segundos hasta desaparezca de la pantalla LCD.
  • Page 33: Sintonización Manual

    Sintonización Manual Encienda la radio, seleccione la banda deseada apretando el botón de Selección de Banda. La emisora deseada puede seleccionarse apretando los botones de Control de Sintoní a intermitentemente hasta alcanzar la emisora deseada. O apretando y manteniendo presionado el Control de Sintoní...
  • Page 34 Sintonizar emisoras memorizadas Encienda la radio, seleccione la banda deseada y luego simplemente apriete y suelte el botón de Memoria de emisora. La pantalla LCD indicará la preselección de Memoria y la frecuencia de la radio. Interruptor Estéreo/Mono La radio está diseñada para recibir transmisiones de FM estéreo.
  • Page 35 Para cambiar el ancho de banda de AM, por favor siga los pasos siguientes: 1. Cambiar el ancho de banda de AM de 9 kHz a 10 kHz Cuando la radio esté APAGADA, apriete y mantenga presionado el botón de Sintoní a SUPERIOR y encienda la radio apretando el botón de Encendido/Apagado hasta que en la pantalla LCD parpadee 10 y...
  • Page 36 Bloqueo del Sistema Para prevenir el cambio accidental de las configuraciones de la radio. Ponga el interruptor de Bloqueo en posición ‘ Lock’ (bloqueo). El icono de bloqueo aparecerá en la pantalla LCD. Para desbloquear, simplemente cambie el interruptor de Bloqueo a la posición contraria, el icono de bloqueo desaparecerá...
  • Page 37: Especificaciones

    Especificaciones Baterí a: 1 x AAA (LR03, UM-4) Cobertura de Frecuencia: FM: 87.50 – 108 MHz 522 – 1629 kHz (DT-120 9 kHz) 520 – 1710 kHz (DT-120 10 kHz) 522 – 1629 kHz (DT-180V 9 kHz) 520 – 1710 kHz (DT-180V 10 kHz) TV: 2 –...
  • Page 38 Si en el futuro necesita deshacerse de este producto, tenga en cuenta lo siguiente: no debe deshacerse de los residuos de productos eléctricos como si fueran residuos domésticos. Por favor, recicle en los sitios en los que esto sea posible. Acuda a las autoridades locales o al vendedor en busca de asesoramiento sobre reciclaje.
  • Page 40 Bedieningselementen LCD display Frequentieband-selectie DBB (Deep Bass Booster) Aan/Uit Afstemtoets Stereo/Mono schakelaar Aan-/Uitschakelaar Volumeregelaar Vergrendeling Batterijhouder Geheugentoets Koptelefoonaansluiting Display Geselecteerde frequentieband 90 minuten automatische uitschakeling Systeemvergrendeling FM stereo indicator Indicator batterijvermogen Voorselecties DBB aan Frequentie...
  • Page 41: Batterij Plaatsen

    Batterij plaatsen Het batterijdeksel bevindt zich aan de achterkant van het toestel. Glijd het deksel in de richting van de pijl om toegang tot het batterijvak te krijgen. Plaats één AAA (UM-4) batterij in het vak. Zorg ervoor dat de batterij geplaatst is zoals aangegeven op het diagram.
  • Page 42 Antenne/Koptelefoon Steek de koptelefoon in de koptelefoonaansluiting. De draad tussen de koptelefoon en de ontvanger werkt als een antenne tijdens de FM en TV (DT-180V) audio ontvangst en moet zoveel mogelijk uitgestrekt worden om de gevoeligheid te verhogen. Er is een ingebouwde ferriet staafantenne voorzien voor AM ontvangst en enkel tijdens het luisteren naar de AM-frequentie moet de radio gedraaid worden voor maximale...
  • Page 43: De Radio Afstemmen

    De radio afstemmen Band Frequentie DT-120 522 – 1629 kHz (9kHz) DT-120 520 – 1710 kHz (10kHz) DT-180V 522 – 1629 kHz (9kHz) DT-180V 520 – 1710 kHz (10kHz) Antenne Intern/Draai radio voor beste ontvangst Band Frequentie 87.50 – 108 MHz Antenne Extern/Zorg ervoor dat de koptelefoon in de aansluiting zit...
  • Page 44 90 minuten automatische uitschakeling Om de batterij te sparen, is deze radio ontworpen om na 90 minuten automatisch uit te schakelen, LCD display toont Als u onafgebroken naar de radio wilt luisteren, druk dan langer dan 2 seconden op de aan-/uitschakelknop tot het LCD display verdwijnt.
  • Page 45 Manuele afstemming Zet de radio aan, selecteer de gewenste frequentieband door op de frequentieband- keuzeschakelaar te drukken. De gewenste zender kan geselecteerd worden door met tussenpozen op de afstemtoetsen te drukken tot de gewenste zender gevonden is. Of druk en houd de afstemtoets ingedrukt tot de gewenste zender gevonden is.
  • Page 46 Roep de zenders in het geheugen op Zet de radio aan, selecteer de gewenste frequentieband en druk gewoon op de geheugentoets voor de zenders en laat deze terug los. Het LCD display toont het voorselectiegeheugen en de radiofrequentie. Stereo/Mono schakelaar De radio is ontworpen om FM stereo uitzendingen te ontvangen.
  • Page 47 Om de AM frequentieband aan te passen, doe het volgende. 1. Verander de afstemming van 9 kHz naar 10 kHz Als de radio UIT staat, druk op Tuning Up-toets en houd deze ingedrukt. Zet dan de radio aan door op de aan-/ uitschakeltoets te drukken tot de LCD display 10 en dan 520 flikkert.
  • Page 48 Systeemvergrendeling Om te vermijden dat de radio-instellingen per ongeluk worden veranderd. Schakel de vergrendeltoets naar de vergrendelpositie. Het LCD display vergrendelicoon zal verschijnen. Om vrij te geven, schakel de vergrendeltoets naar de tegenovergestelde positie, het LCD display vergrendelicoon zal verdwijnen. Het is belangrijk dat de vergrendeltoets uitgeschakeld is als u de radio wilt bedienen.
  • Page 49 Specificaties Batterij: 1 x AAA (LR03, UM-4) Frequentiespectrum: FM: 87.50 – 108 MHz 522 – 1629 kHz (DT-120 9 kHz) 520 – 1710 kHz (DT-120 10 kHz) 522 – 1629 kHz (DT-180V 9 kHz) 520 – 1710 kHz (DT-180V 10 kHz) TV: 2 –...
  • Page 50 Indien u zich in de toekomst van dit toestel wenst te ontdoen, let er dan op dat elektrisch afvalmateriaal niet met het huishoudelijk afval mag worden verwijderd. Breng het toestel naar een kringloopwinkel of anderevoorziening voor recycling. Neem contact op met uw plaatselijke autoriteit of winkelier indien u meer informatie wenst over recycling.
  • Page 52 Bedienelemente LCD Display Frequenzbereichswahl DBB (Deep Bass Booster – Bassverstärker) An/Aus Sendereinstellung Stereo/Mono Schalter Power (Storm) An/Aus Lautstärkeregelung Schließ schalter Batteriefach Speichertaste Ohrhörerbuchse Display Gewählter Frequenzbereich Nach 90 Minuten Selbstabschaltung Systemabschaltung FM Stereoanzeige Anzeige des Batterieladungszustandes Speichervorwahl DBB an Frequenz...
  • Page 53 Batterieinstallation Die Batterieabdeckung befindet sich auf der Rückseite des Gerätes. Schieben Sie die Abdeckung in Richtung des Pfeils, um an das Batteriefach zu gelangen. Fügen Sie eine AAA (UM-4)-Batterie in das Fach ein. Vergewissern Sie sich, dass die Batterie in Ü bereinstimmung mit dem angezeigten Diagramm eingelegt ist.
  • Page 54 Antenne/Ohrhö rer Führen Sie den Ohrhörer in die Ohrhörerbuchse ein. Das Kabel, das den Ohrhörer mit dem Empfänger verbindet, dient als Antenne für den Hörempfang von FM und TV (DT-180V) und sollte so weit wie möglich ausgestreckt werden, um die Empfangsstärke zu verbessern. Eine eingebaute Stabantenne aus Ferrit ist für den AM-Empfang vorgesehen und ist nur für die Ausrichtung des Radios...
  • Page 55 Lautstärkeregelung Durch Betätigen der Lautstärketaste wird die Lautstärke reguliert. Das Display zeigt die Ä nderungen, wenn Sie die Lautstärkeregelung betätigen. Radioeinstellung Bandbreite Frequenz DT-120 522 - 1629 kHz (9kHz) DT-120 520 - 1710 kHz (10kHz) DT-180V 522 - 1629 kHz (9kHz) DT-180V 520 - 1710 kHz (10kHz) Antenne Innenantenne/ Geben Sie dem...
  • Page 56: Automatische Sendereinstellung

    Vorrichtung zur Selbstausschaltung nach 90 Minuten Um den Batteriestrom zu sparen, ist dieses Radio so ausgestattet, dass es sich nach 90 Minuten Spielzeit ausschaltet, der LCD Display zeigt Falls der Hörempfang fortgesetzt werden soll, drücken Sie die Power-Taste On/Off (Ein/Aus) mehr als 2 Sekunden lang, bis das LCD-Display verschwindet.
  • Page 57: Manuelle Sendereinstellung

    Manuelle Sendereinstellung Drehen Sie das Radio an, wählen Sie den erforderlichen Frequenzbereich durch Drücken der Taste für die Wahl des Frequenzbereiches. Der gewünschte Sender kann durch unterbrochenes Drücken der Taste für die Sendereinstellung gewählt werden, bis der gewünschte Sender erreicht ist. Sender speichern (Sendervorwahl) Stellen Sie das Radio ein, indem Sie die...
  • Page 58 Senderabruf Stellen Sie das Radio ein, wählen Sie den erforderlichen Frequenzbereich, dann drücken Sie einfach die Senderspeichertaste und lassen sie wieder los. Das LCD-Display zeigt die Sendervorwahl und Radiofrequenz. Stereo/Mono Schalter Das Radio ist darauf eingerichtet, FM Stereosendungen zu empfangen. Bei schwachem FM Sender schalten Sie die Taste von Stereo/Mono auf Mono um.
  • Page 59 Um einen AM-Frequenz-Einstellungsschritt zu ändern, folgen Sie bitte den unten aufgeführten Schritten. 1. Ä ndern des AM-Frequenz- Einstellungsschrittes von 9 kHz auf 10 kHz Wenn das Radio AUS ist, drücken und halten Sie die UP (Oben)-Taste, dann schalten Sie das Radio an, indem Sie die Taste On/Off (Ein/Aus) drücken bis 10 und dann 520 auf dem LCD Display aufblinkt, was anzeigt, dass der...
  • Page 60 Systemschließ ung Um ungewollten Ä nderungen von jeglichen Radioeinstellungen vorzubeugen. Schalten Sie den Schließ schalter in die Schließ position. Das Schließ symbol erscheint im LCD-Display. Um die Schließ position zu lösen, schalten Sie den Schließ schalter einfach in seine entgegen gesetzte Position, das Schließ...
  • Page 61 Beschreibung Batterie: 1 x AAA (L03, UM-4) Frequenzbereiche: FM: 87.50 – 108 MHz 522 – 1629 kHz ( DT-120 9 kHz) 520 – 1710 kHz ( DT-120 10 kHz) 522 – 1629 kHz ( DT-180V 9 kHz) 520 – 1710 kHz ( DT-180V 10 kHz) TV: 2-13 Kanal (DT-180V) Ausgangsleistung 1.0 mW + 1.0 mW Ohrhörbuchse 3.5 mm Durchmesser (Stereo)
  • Page 62 Sollten Sie irgendwann zu späterer Zeit dieses Produkt entsorgen wollen, beachten Sie bitte Folgendes: Elektroschrott sollte nicht mit dem Haushaltsmüll entsorgt werden. Bitte recyceln Sie ihn, sofern Ihnen entsprechende Möglichkeiten zur Verfügung stehen. Setzen Sie sich mit Ihren kommunalen Behörden oder Ihrem Einzelhändler in Verbindung und fragen Sie diese um Rat bezüglich der Wiederverwertung.
  • Page 63 381P701...
