Gazer F720 User Manual

ENG

Precautions

Package contents

• Never use chemicals to clean the unit.
• DVR storage temperature: from -20°С to +70°С.
DVR operating temperature: from +5°С to +40°С.
• Use soft cloth or a lens cleaning kit to clean the DVR lens.
Avoid using paper napkins or towels.
• Do not attempt to repair the DVR by yourself. In case of
malfunctions, contact the vendor or the service center.
Gazer F720 Extra strip of Remote RC mounting
• Neither the manufacturer nor the vendor shall be responsible
DVR 3M tape control sticker
for any damages or lost profit due to the use of video footage
and data obtained with this DVR.

Installation

1. Degrease the windshield surface before mounting. Make sure
that the mounting location is dry and clean. Do not use the 3М
mount at temperatures below +5
Car power USB cable User Warranty 16 Gb Gazer 2. Prior to installation, position the DVR accurately on the
adapter 3,5 mm manual card micro SDHC
windshield. Use a felt-tipped pen to mark the mounting location. Keep
12/24V* memory
in mind that once the mount is fixed on the windshield, you will not
card
be able to change the DVR's horizontal position (right-left) and only
(10 class)**
vertical movement (up-down) will be possible.
3. Remove the protective layer from the 3M tape and mount the
*1х USB - for charging devices; 1х USB - for the DVR's power.
**Depending on the region.
DVR in the preselected location.
4. Insert the memory card into the device. Make sure that you

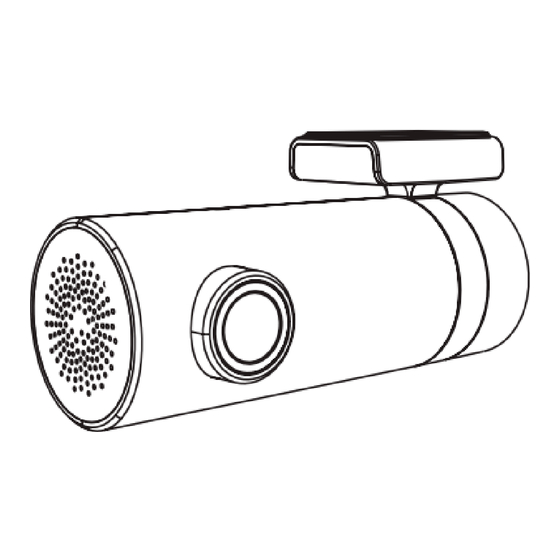

Controls

do it correctly. Take the memory card so that its contacts are
facing the lens and then put it gently into the slot until it сlicks
(see item 10, pp.2).
1
5. Connect the power cable to the DVR. Whenever the АСС
2
signal is supplied, the device will turn on automatically and make
3
a beep sound.
4
7
10
5
8 • Due to Gazer F720 "Automatic video rotation" function, it
6
makes no difference which side in relation to horizon the DVR
9
is installed (the device will automatically rotate the image by
7
180° if needed).
8
11
• The device supports memory cards up to 32 Gb. The memory
9
card must be formatted in FAT32 file system. Do not insert or
eject the memory card during DVR operation.
1. USB socket: power socket mechanism
• The DVR power cable must be connected to 2.1А output on
11
2. Orange: recording mode 7. Mount platform
the car charger. Extra USB 1А output can be used to charge
status indicator 8. Microphone
portable devices.
3. Blue: parking mode status 9. Speaker
• You can mount the RC on the dashboard or on the steering
indicator 10. Scheme correct installation
4. Reset button the memory card into
wheel. Do not mount the RC in places where it could obstruct
5. Micro SD card slot micro SD card slot
the airbag inflation.
6. Mount rotation 11. Remote control
-2-

Usage

1. App installation

To interact with and control the DVR using your iOS or Android
device, you must first download "Gazer Viewer" app from Google
Play or App Store.

2. Camera connection

For iOS. Select "Wi-Fi_Gazer F720" network in Wi-Fi settings
and connect to it. Default password – 1234567890. Launch
"Gazer Viewer" app and press "Refresh" button to connect to
the DVR.
For Android. Launch "Gazer Viewer" app. Press "+" button to
search for the camera, then select "Gazer F720" to establish
connection. Default password – 1234567890.
Note: Should you lose the password, you will have to be
reset the device to factory settings. To do this, press and
hold "Reset" button on the DVR body for 5 seconds. Default
password – 1234567890.
0 С.
Caution! Once you start using the device, we recommend that
you change the default password (1234567890) by typing in
your own password in "Camera password" field located in
"Settings" menu>"Camera settings".
3. Video viewing
Real-time video viewing. For real-time video viewing, connect
your mobile device to the DVR, launch the "Gazer Viewer" app,
and then press "Play" button in "Camera" tab.
Viewing recorded video files. In the full screen real-time video
viewing mode, drag the slider in the lower section of the screen
or swipe the screen to the right to look for the required video clip.
For convenient search and navigation through recorded video
clips, one can also use the video gallery with thumbnails and
recording time.
Downloading video clips. In the full screen real-time video
viewing mode, press "Scissors" icon to switch to the video editing
Note:
(slicing) and downloading mode. Use the upper slider to search
for the required video clip and the lower sliders to set the exact
time and duration of the video clip you are currently editing. To
download the selected video clip, press "Download" button.
4. Taking photos
To take a photo, press a corresponding button on the RC. To
record a 10-second video clip with photos, enable "Capture with
video clip" item in the DVR settings menu. Once this setting
is enabled, the DVR will save the photo and a 10-second video
clip whenever you press the corresponding button on the RC (5
seconds before and 5 seconds after the button is pressed). These
photo images and video clips are stored on the DVR memory card
and transferred automatically to your mobile device.
5. Photo and video publishing
"Albums" tab provides access to all photos, video clips and
manually saved videos. To publish a photo or video, select one of
the files and press "Publish" icon.
-3- -4-

6. Pairing RC with the DVR

If the DVR is not responding to signals, check the LED indicator on
remote control's body. If the status indicator lights up when you
press the button, go to "Settings", then to "Advanced settings",
Комплектация
and follow the instructions described in "Remote control
pairing". If the status indicator on the remote control fails to
light up, it means that the battery in the RC battery compartment
is faulty. In this case, remove the RC back cover and replace the
battery.

7. Parking mode

When the DVR is connected to a power source and nothing
Видео- Дополнительная
affects its operation (the G-sensor detects no vibrations) for 10
регистратор полоса 3М скотча
minutes, it automatically switches to "Parking mode" and starts
Gazer F720
recording in "Time-lapse" mode to save the memory card space
("Time-lapse" mode can be activated only when "Parking
mode" is enabled). In 5 seconds after the G-sensor is tripped,
the DVR returns to the standard mode.
You can download a detailed user manual at www.gazer.com.

Specifications

Автомобильный USB
No. of cameras 1
адаптер пита- кабель
Camera viewing angle 140°
ния 12/24В* 3,5 мм
Maximum video resolution Full HD (1920x1080)
6-layer coated glass lens with
Lens
F1.8 aperture
*1х USB – для зарядки портативных устройств; 1х USB – для
Sensor 1/2.7"
подключения питания к регистратору.
Camera rotation 270° vertical body rotation
** В зависимости от региона.
Video parameters H.264, MP4
WDR function Yes
Элементы управления
Sound recording Yes
Microphone muting Yes
Micro USB interface Yes 1
Memory card support micro SDНC, up to 32 GB
2
Time and date watermarking Yes 3
Auto activation on power-up Yes
4
Loop video recording Yes
5
Type of mount 3M tape
6
G-sensor Yes
Parking mode Yes
Wi-Fi 2,4 GHz
Time-lapse recording Yes, in parking mode
5V, PSU 12/24V from the car
1. USB разъем: разъем

Power

lighter socket with additional
11
питания.
USB connector 1A
2. Индикатор записи:
Battery Built-in, 250 mAh
оранжевый – регистра-
Dimensions, mm 87х35х43.5
тор в режиме записи.
Weight, g 74 3. Индикатор парковки:
синий – регистратор в
Full HD record size, 1 minute 60 Mb
режиме парковки.
HD record size, 1 minute 53 Mb
4. Reset: кнопка сброса.
SD record size, 1 minute 22 Mb 5. Слот для micro SD
карты памяти.
-5-
RU Меры предосторожности
• Не используйте химические средства для чистки устрой-
ства. Для очистки линзы регистратора воспользуйтесь мяг-
кой тканью или набором для чистки объективов. Не следу-
ет использовать бумажные салфетки или полотенца.
• Избегайте ударов, падений и механических повреждений
устройства.
Пульт ДУ Наклейка для
• Температура хранения: от -20°С до +70°С.
крепления
Температура эксплуатации: от +5°С до +40°С.
пульта ДУ
• Не пытайтесь ремонтировать видеорегистратор самосто-
ятельно. В случае возникновения каких-либо поломок,
обратитесь к продавцу или в сервисный центр.
• Завод-изготовитель и продавец не несут ответственно-
сти за убытки, а также упущенную выгоду, возникшие в
результате использования видеозаписей и данных, полу-
ченных при помощи регистратора.
Руководство
Гарантийный Карта
пользователя талон памяти Установка и подключение
micro SDHC
Gazer 16 Гб
1. Перед установкой обезжирьте поверхность лобового стек-
(10 class)**
ла. Убедитесь, что место установки сухое и чистое. Не уста-
навливайте крепление на 3М скотче при температуре ниже
+5 0 С.
2. Перед установкой примерьте точное положение регистра-
тора на лобовом стекле. Обведите место крепления маркером.
3. Снимите защитную пленку с 3М скотча и зафиксируйте ре-
гистратор в предварительно выбранном месте.
Внимание! Помните, что после установки крепления на
лобовое стекло Вы не сможете изменить положение реги-
стратора по горизонтали. Изменение угла наклона будет
7
8 доступно только по вертикали.
10
9
4. Вставьте карту памяти в устройство. Обратите внимание
7
на правильность установки. Карта памяти должна устанавли-
8
11
ваться без усилий до звука щелчка фиксатора, контактами в
9
сторону объектива (см. пункт 10, с. 6).
5. Присоедините кабель питания к регистратору. При подаче
6. Поворотный механизм
сигнала АСС автомобиля устройство автоматически включится
крепления
и подаст звуковой сигнал.
7. Площадка крепления
8. Микрофон
Примечания:
9. Динамик
• Регистратор оснащен функцией автоматического переворота
10. Схема установки кар-
видео, поэтому не имеет значения, какой стороной установ-
ты памяти в micro SD
слот.
лен регистратор относительно горизонта (при необходимости,
11. Пульт ДУ
устройство автоматически перевернет изображение на 180°).
-6- -7-
• Устройство поддерживает карты памяти объёмом до 32 Гб.
Карта памяти должна быть отформатирована в системе
FAT32. Не вставляйте и не извлекайте карту памяти во вре-
мя работы регистратора.
• Кабель питания регистратора должен быть подключен
к выходу 2.1А на автомобильном ЗУ, дополнительный
выход USB 1А можно использовать для зарядки портатив-
ных устройств.
• Вы можете зафиксировать пульт ДУ на приборной панели
или на рулевом колесе. Не крепите пульт на месте раскры-
тия подушки безопасности.
Особенности использования
1. Удаленное управление
Видеорегистратор поддерживает функцию удаленного управ-
ления через мобильное устройство на ОС iOS или Android. Для
этого загрузите на мобильное устройство приложение «Gazer
Viewer» из Play Mаркет или App Store.
2. Подключение камеры
Для iOS. В настройках Wi-Fi выберите сеть «Wi-Fi_Gazer
F720» и произведите подключение. Пароль по умолчанию
– 1234567890. После чего запустите приложение «Gazer
Viewer» и нажмите кнопку «Обновить» для подключения к
регистратору.
Для Android. Запустите приложение «Gazer Viewer». Нажмите
кнопку «+» для поиска камеры, выберите «Gazer F720» и про-
изведите подключение. Пароль по умолчанию – 1234567890.
Примечание: В случае утери пароля необходимо про-
извести сброс настроек к заводским установкам. Для это
нажмите и удерживайте в течение 5 секунд кнопку «Reset» на
корпусе регистратора. Пароль по умолчанию 1234567890.
Рекомендация:
Перед началом использования устрой-
ства рекомендуем изменить установленный по умолча-
нию пароль (1234567890). Для этого перейдите в меню
«Настройки»/«Настройки камеры» и введите свой
пароль в поле «Пароль камеры».
3. Просмотр видео
Просмотр видео в реальном времени. Для просмотра
видео в реальном времени подключите мобильное устройство
к регистратору и откройте приложение «Gazer Viewer», затем
во вкладке «Камера» нажмите на кнопку «Play».
Просмотр записанных видеофайлов. В полноэкранном
режиме просмотра видео в реальном времени перетащите пол-
зунок в нижней части экрана или перелистните экран вправо
для поиска нужного фрагмента видео. Для удобного поиска
-8-
