  • Page 1 BASS PRE-AMP/DI...
  • Page 2 Copyright 2005, Hartke Printed August 2005 v5.0 Hartke 575 Underhill Blvd. P.O. Box 9031 Syosset, NY 11791-9031 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 516-364-3888 www.samsontech.com...

  • Page 3: Table Of Contents

    ENGLISH Bass Attack Introduction and Features Bass Attack Front Panel Layout Bass Attack Side Panel Layout Operating the Bass Attack Operating the Bass Attack Operating the Bass Attack FRANÇAIS Bass Attack — Introduction et caractéristiques Bass Attack — Face avant Bass Attack —...

  • Page 4: Bass Attack Introduction And Features

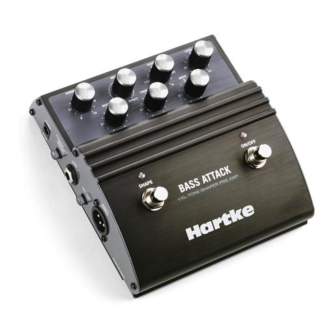

    Bass Attack Introduction and Features Introduction Wow Man! You just bought the coolest and most useful tool a bass player can own, the Hartke Bass Attack! The Bass Attack is a serious pre-amp and DI that provides dual functionality by incorporating great front-end tone shaping, along with a super-clean balanced direct output to send to your recorder or Front-Of-House mixer.

  • Page 5: Bass Attack Front Panel Layout

    1 HARMONICS - Control knob used to adjust the amount of tube-emulation from warmth to dirt. 2 MIX – Control knob used to adjust the blend between the dry signal and Harmonics sig- nal. 3 TREBLE - Control knob used to boost or cut the high frequencies.

  • Page 6: Bass Attack Side Panel Layout

    Bass Attack Side Panel Layout Power Inlet – Power inlet for connecting the option AD006 power adapter. PHANTOM ON / GROUND LIFT switch - Use to switch between phantom power or battery operation, and/or Ground Lift/ Connect. LINE OUTPUT - 1/4-inch jack carrying the line-level output signal, either affected or un-affected, depending on the Pre/Post switch.

  • Page 7: Operating The Bass Attack

    Operating the Bass Attack Setting Up the BASS ATTACK The basic procedure for setting up and using your Bass Attack is simple and takes only a few minutes. Remove all packing materials (save them in case of need for future service). Power the BASS ATTACK You can power the Bass Attack with a standard 9-volt battery, a standard DC power adapter, or by applying standard 48-volt phantom power.
  • Page 8 Operating the Bass Attack Power the BASS ATTACK - continued Installing the Battery Install a standard 9-volt battery by removing the battery door and attaching the battery to the terminal connector. Fit the battery into the compartment and reinstall the battery door. Using a AC/DC Power Adapter You can power the Bass Attack using the optional AC006 power supply available from your local Hartke dealer.

  • Page 9: Operating The Bass Attack

    Using the HARMONICS control The Bass Attack provides a HARMONICS control for adding overtones, which produce a tube like tone. The HARMONICS control allows you to add a little warmth to your sound, or dial up com- plete distortion for a radical roots rock sound. When using the Harmonics circuit, keep in mind the BRITE control is turned on with the HARMONICS (using the ON/OFF footswitch), and will affect the sound.
  • Page 10 Bass Attack System Diagrams BASS ATTACK Typical Set-ups There are many different ways to use the Bass Attack, however, the basic connection is the same in most installations and applications. The following sections detail the connections for a Bass plugged into an on stage amplifier and feeding a main PA mixer in a live situation, and also, using the pre-amp with external effects feeding a console in a recording situation.

  • Page 11: Bass Attack - Introduction Et Caractéristiques

    Bass Attack — Introduction et caractéristiques Introduction Woah ! Vous venez d’acheter l’outil le plus cool pour les bassistes : le Bass Attack Hartke ! Le Bass Attack est un préampli et un boîtier de direct de haute qualité associant un préampli à la sonorité...

  • Page 12: Bass Attack - Face Avant

    Bass Attack — Face avant HARMONICS - Permet de régler le niveau de la simulation du son à lampe. De chaud à saturé. MIX – Bouton permettant de régler le dos- age entre le signal d’entrée et les harmo- niques. TREBLE - Bouton permettant d’atténuer ou d’accentuer les hautes fréquences.

  • Page 13: Bass Attack - Face Latérale

    Alimentation – Embase permettant de connecter l’adaptateur secteur optionnel AD006. Commutateur PHANTOM ON/ GROUND LIFT - Permet de sélectionner l'alimentation par pile ou par fantôme et/ou de découpler la masse. LINE OUTPUT - Jack 6,35 mm de sortie du signal à niveau ligne, traité ou non traité, selon la position du sélecteur Pre/Post.

  • Page 14: Utilisation Du Bass Attack

    Utilisation du Bass Attack Configuration du BASS ATTACK La procédure de configuration du Bass Attack est simple et ne prend que quelques minutes. Retirez la pédale de son emballage (conservez-le en cas de réparation). Alimentation du BASS ATTACK Vous pouvez alimenter le Bass Attack avec une pile de 9 Volts, un adaptateur secteur ou par alimentation fantôme 48 Volts standard.
  • Page 15 Utilisation du Bass Attack Alimentation du BASS ATTACK - Suite Installation de la pile Installez une pile standard de 9 Volts en retirant le couvercle du compartiment de la pile et en fixant la pile sur son connecteur. Installez la pile dans son compartiment et installez à nouveau le couvercle.

  • Page 16: Utilisation Du Bass Attack

    Utilisation du Bass Attack Utilisation du réglage HARMONICS Le Bass Attack est équipé d’un réglage HARMONICS permettant d'ajouter des harmoniques au signal et obtenir un son à lampes. Le réglage HARMONICS vous permet d’ajouter un peu de chal- eur à votre son, ou de le saturer totalement. Lorsque vous utilisez le circuit HARMONICS (à l’aide du commutateur au pied ON/OFF), rappelez-vous que le réglage BRITE reste actif et affecte votre son.

  • Page 17: Bass Attack - Schémas De Câblage

    BASS ATTACK — Configurations types Il y a diverses façons d’utiliser le Bass Attack, mais le câblage de base reste le même pour la plupart des installations et applications. Les chapitres qui suivent vous expliquent comment con- necter une basse reliée à un ampli de scène et à une console de sonorisation. Vous verrez égale- ment comment utiliser le préamplificateur avec des effets externes pour alimenter une console d’enregistrement.

  • Page 18: Bass Attack - Einleitung Und Features

    Bass Attack - Einleitung und Features Einleitung Boaaah Mann! Sie haben gerade das coolste und nützlichste Tool gekauft, das ein Bassist besit- zen kann: den Hartke Bass Attack! Der Bass Attack ist ein ausgewachsener Preamp plus DI-Box, der eine Doppelfunktion erfüllt, indem er eine großartige Klangregelung sowie einen super- sauberen symmetrischen Direktausgang zur Weiterleitung von Signalen zu einem Recorder oder Saalmischer bietet.

  • Page 19: Bass Attack - Vorderseite

    HARMONICS - Regelt die Stärke der Röhrenemulation von„warm“ bis„schmut- zig“. MIX – Regelt die Mischung zwischen trock- enem Signal und Harmonics-Signal. TREBLE - Zur Anhebung/Absenkung hoher Frequenzen. SHAPE - Zum Einstellen der berühmten Hartke 1-Knopf EQ-Schaltung mit vorein- gestellter Kurve, die durch einen breiten Frequenzbereich bewegt werden kann.

  • Page 20: Bass Attack - Seite

    Bass Attack - Seite Power Inlet – Netzeingang für den optio- nalen AD006 Netzadapter. PHANTOM ON / GROUND LIFT- Schalter - Zum Umschalten zwischen Phantomspannung/Batteriebetrieb und/ oder Ground Lift/Connect. LINE OUTPUT - 1/4“ Buchse zur Ausgabe des Line-Pegel Ausgangssignals, entweder bearbeitet oder unbearbeitet - abhängig von der Stellung des Pre/Post-Schalters.

  • Page 21: Bass Attack Betreiben

    Bass Attack betreiben BASS ATTACK einrichten Das Grundverfahren zum Einrichten und Benutzen Ihres Bass Attack ist einfach und dauert nur wenige Minuten. Entfernen Sie das gesamte Verpackungsmaterial (heben Sie es für zukünftige Wartungsarbeiten auf ). BASS ATTACK mit Spannung versorgen Zur Spannungsversorgung des Bass Attack kann eine standard 9-Volt Batterie, ein standard DC- Netzadapter oder eine standard 48-Volt Phantomspannung dienen.

  • Page 22: Bass Attack Betreiben

    Bass Attack betreiben BASS ATTACK mit Spannung versorgen - Fortsetzung Batterie installieren Installieren Sie eine standard 9-Volt Batterie, indem Sie den Batteriedeckel entfernen und die Batterie am Terminalanschluss befestigen. Legen Sie die Batterie ins Batteriefach und schließen Sie den Batteriedeckel. AC/DC Netzadapter verwenden Sie können den Bass Attack auch über das optionale AC006 Netzteil - erhältlich bei Ihrem örtli- chen Hartke-Fachhändler - mit Spannung versorgen.

  • Page 23: Bass Attack Betreiben

    HARMONICS-Regler verwenden Der HARMONICS-Regler des Bass Attack fügt dem Klang Obertöne hinzu, die einen röhrenähn- lichen Klang erzeugen. Mit dem HARMONICS-Regler können Sie Ihrem Sound etwas Wärme oder aber fette Verzerrungen für einen radikalen Roots Rocksound verleihen. Beim Einsatz der Harmonics-Schaltung sollten Sie bedenken, dass der BRITE-Regler (via ON/OFF-Fußschalter) zusammen mit HARMONICS eingeschaltet wird und den Sound beeinflusst.

  • Page 24: Bass Attack Systemdiagramme

    Bass Attack Systemdiagramme BASS ATTACK - Typische Setups Obwohl Sie den Bass Attack auf viele verschiedene Arten einsetzen können, wird er bei den meisten Installationen und Anwendungen auf die gleiche Weise angeschlossen. Die folgenden Abschnitte beschreiben detailliert, wie ein Bass in einer Live-Situation mit einem Bühnen- Verstärker verbunden und in den Haupt-PA-Mischer eingespeist wird.

  • Page 25: Bass Attack Introducción Y Características

    Bass Attack Introducción y características Introducción Lo que ahora tiene entre sus manos es la herramienta más potente, útil e increíble que un bajista pueda poseer nunca; el Hartke Bass Attack! Esta unidad es un preamplificador de gama alta y DI que le ofrece una doble función e incorpora modelado de tono en el panel frontal, junto con una salida directa balanceada super-limpia para enviar la señal a su grabadora o mesa FOH.

  • Page 26: Distribución Del Panel Frontal Del Bass Attack

    Distribución del panel frontal del Bass Attack HARMONICS - Control que se usa para aju- star la cantidad de simulación de válvulas (desde cálido a sucio). MIX – Control que se usa para ajustar la mezcla entre señal seca original y señal con armónicos.

  • Page 27: Distribución De Los Paneles Laterales Del Bass Attack

    Distribución de los paneles laterales del Bass Attack Power – Entrada de corriente para la con- exión del adaptador opcional AD006. Interruptor PHANTOM ON / GROUND LIFT - Uselo para cambiar entre aliment- ación fantasma o funcionamiento a pilas y entre conexión/anulación de la toma de tierra.

  • Page 28: Manejo Del Bass Attack

    Manejo del Bass Attack Ajuste del BASS ATTACK El proceso básico de ajuste y manejo del Bass Attack es sencillo y solo le llevará unos minutos. Extraiga la unidad de su embalaje (consérvelo por si le hace falta más adelante). Encendido del BASS ATTACK Puede hacer funcionar el Bass Attack con una pila standard de 9 V, con un adaptador de corri- ente DC standard, o aplicándole alimentación fantasma de 48 V.
  • Page 29 Configuraciones típicas del BASS ATTACK Hay muchas formas distintas de usar el Bass Attack, pero la conexión básica es la misma para la mayoría de aplicaciones y sistemas. En las secciones siguientes encontrará detalles para la con- exión de un bajo a un amplificador de escenario y con envío de señal a una mesa de mezclas PA para directo y también, del uso del previo con efectos exteriores para dar señal a unamesa de mezclas en un entorno de grabación.
  • Page 30 Manejo del Bass Attack Encendido del BASS ATTACK - continuación Instalación de la pila Instale una pila standard de 9 V abriendo la tapa de la pila y colocando esta en el terminal. Introduzca la pila en el compartimento y después vuelva a colocar la tapa. Uso de un adaptador de corriente AC/DC Puede dar corriente al Bass Attack usando un adaptador de corriente opcional AC006 que puede adquirir en su distribuidor Hartke.

  • Page 31: Manejo Del Bass Attack

    Uso del control HARMONICS El Bass Attack dispone del control HARMONICS para añadir sobretonos, que producen un sonido de tipo válvulas. Este control le permite añadir un toque de calidez a su sonido o crear una ver- dadera distorsión para sonidos rock. Cuando use este circuito, tenga en cuenta que el control BRITE se activa con este HARMONICS (usando el pedal ON/OFF) y que eso afectará...

  • Page 38: Bass Attack Set-Ups

    Bass Attack Set-ups Bass Attack Set-ups The following two pages offer some sample set-ups for dialing in some great classic bass sounds. The sample set-ups range from just a little harmonics to warm up your tone, all the way to funky fuzz. Note: The shaded LED indicates that the footswitch is engaged.

  • Page 40: Bass Attack Set-Ups

    Bass Attack Set-ups SCHISM LONG VIEW...
  • Page 41 Bass Attack Set-ups...
  • Page 42 Bass Attack Set-ups TRANSIENT ATTACK PRE-SET...
  • Page 43 Bass Attack Set-ups Template...
  • Page 44 Hartke 575 Underhill Blvd. P.O. Box 9031 Syosset, NY 11791-9031 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 516-364-3888 www.samsontech.com...
