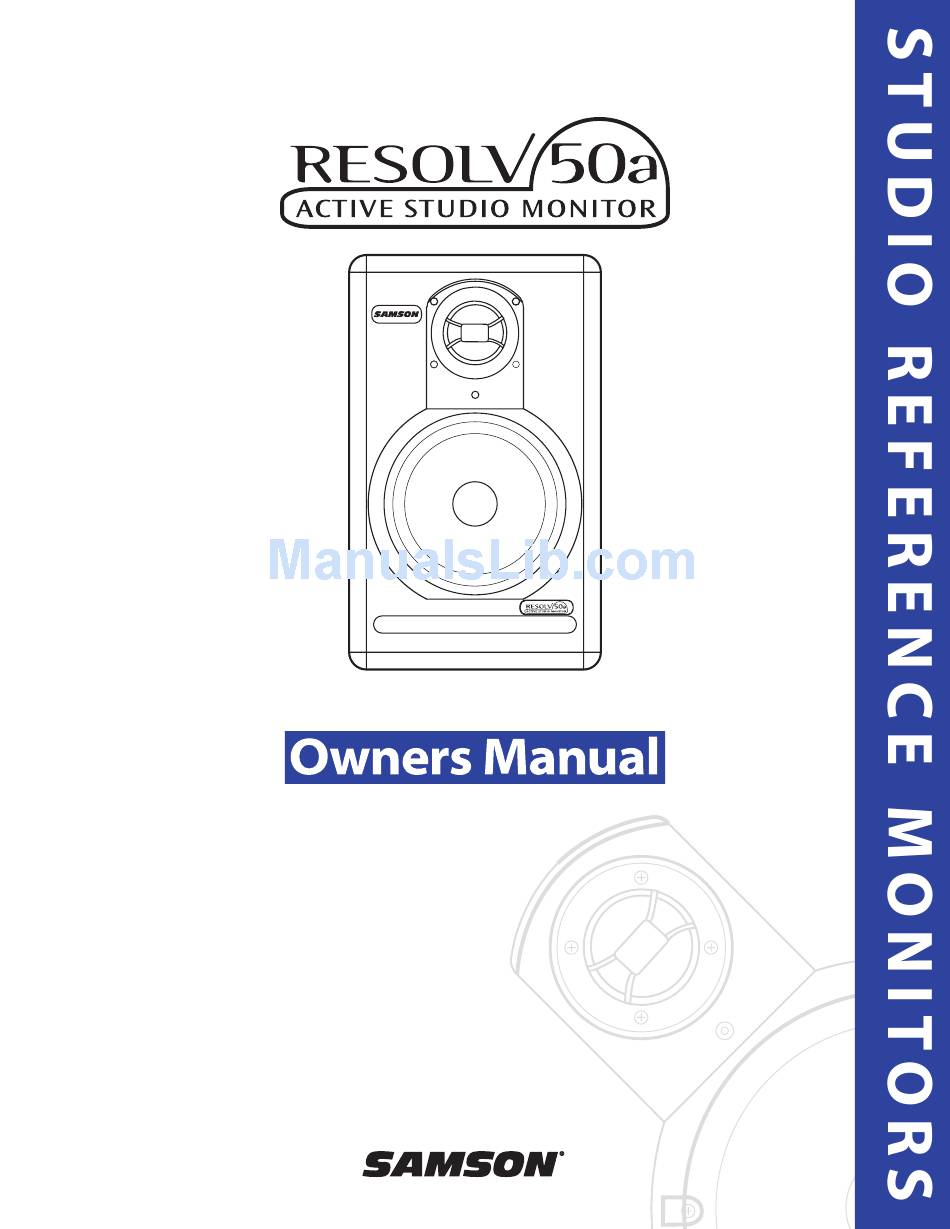

  • Page 1 Two-way Active Studio Reference Monitor...
  • Page 2 Safety Instructions/Consignes de sécurité/Sicherheitsvorkehrungen/Instrucciones de seguridad WARNING: To reduce the risk of fire or electric shock, do not expose this unit to rain or moisture. To reduce the hazard of electrical shock, do not remove cover or back. No user serviceable parts inside. Please refer all servicing to qualified personnel.The lightning flash with an arrowhead symbol within an equilateral triangle, is intended to alert the user to the presence of uninsulated "dangerous voltage"...

  • Page 3: Table Of Contents

    Introduction Caractéristiques de moniteurs Resolv 50a Face avant Face arrière Configuration des moniteurs Resolv 50a Généralités sur les moniteurs de référence Resolv 50a Positionnement du Resolv 50a Orientation des enceintes Connexion des moniteurs Resolv 50a Utilisation des moniteurs Resolv 50a Réglages des Resolv 50a...

  • Page 4: Introduction

    In these pages, you’ll find a detailed description of the features of the RESOLV 50a monitor, as well as a guided tour through its control panel, step-by-step instructions for its setup and use, and full specifications.

  • Page 5: Resolv 50A Features

    The Samson RESOLV 50a reference monitors provide a smooth response that is accurate, and at the same time pleasant to listen to. Here are some of its main features: • Two-way, active studio reference monitor with ported tuned enclosure providing extremely accurate monitoring for recording studio, post-production and multi-media applications.

  • Page 6: Resolv 50A Layout

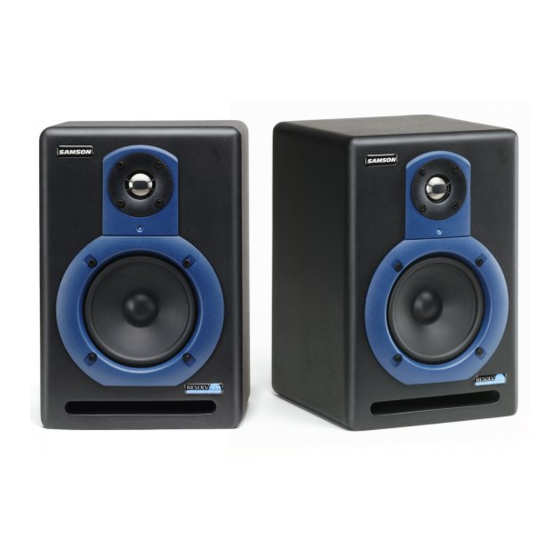

    RESOLV 50a Layout Front View Layout 1ʺ TITANIUM DOME TWEETER - Smooth high fre- quency response produced from titanium dome, Neodymium magnet with Ferro-fluid plus heatsink cooling for high output. PHASE PLUG - Insures even dispersion of the high frequencies and improves off axis listening.

  • Page 7: Rear View Layout

    RESOLV 50a Layout POWER SWITCH – Main power switch (when set to the ON position) illuminates green indicat- ing the RESOLV 50a is powered up and ready for operation. AC INLET - Connect the supplied IEC power cable here.

  • Page 8: Setting Up The Resolv 50A

    Background on the RESOLV 50a Studio Reference Monitor The RESOLV 50a is a near field reference monitor featuring a custom designed, 5ʺ, copolymer, low frequency driver and a 1” titanium tweeter, employing a Ferro fluid cooled voice coil and neodymium magnet. The monitor’s crossover has been carefully designed with high quality components insuring a linear frequency and phase response.

  • Page 9: Speaker Orientation

    Speaker Orientation The RESOLV 50a’s can be used in either the vertical or horizontal position. When using the monitors in the horizontal position, be certain to place the left and right side tweeters on the outer most sides. (Figure 2) This will improve the ste- reo imaging and bass response by increasing the coupling of the low-end drivers.

  • Page 10: Connecting The Resolv 50A

    This will prevent any turn-on or turn off “thumps” from possibly damaging the speakers. The RESOLV 50a connections can be made via one of the two rear panel Audio Inputs. You can use RCA input for unbal- anced, -10dBV level signals, or the 1/4-inch input for balanced +4dBu level signals.

  • Page 11: Operating The Resolv 50A

    Powering the RESOLV 50a Since the RESOLV 50a is an active studio monitor (with an on-board power amplifier and electronic crossover), it is nec- esary to connect the unit to an AC power supply. Make sure that the main Power switch is set to the OFF position and connect the supplied IEC power cable into the AC inlet.

  • Page 12: The Ins And The Outs

    VOLUME CONTROL The VOLUME control is used to adjust the overall output level of the RESOLV 50a. When operating the unit for the first time, start with the VOLUME control set all the way off. Slowly raise the VOLUME control to reach a comfortable listening level.

  • Page 13: Connecting To The Resolv120A Subwoofer

    Adding a subwoofer (and extended low frequency response) to your RESOLV 50a system is easy using the RESOLV 50a’s LINE LEVEL inputs. Below is a typical system set-up using the RESOLV 120a with a mixer and a pair of RESOLV 50a satellite speakers.

  • Page 14: Resolv 50A Connections

    RESOLV 50a Connections RESOLV 50a Wiring Guide There are several ways to interface the RESOLV 50a, depending on your exact monitoring set-up. Follow the cable dia- grams below for connecting your monitor system. RCA to RCA Cable Un-Balanced 1/4” to 1/4” Cable Balanced 1/4”...

  • Page 15: Introduction

    Nous tenons à vous remercier d’avoir choisi les moniteurs de studio Samson RESOLV 50a. Les monit- eurs Samson RESOLV 50a sont actifs, bi-amplifiés (50 + 25 Watts), d’un Woofer de 12,7 cm avec mem- brane en copolymère et d’un Tweeter à dôme au titane de 25 mm. Les RESOLV 50a sont d’excellents moniteurs de proximité...

  • Page 16: Caractéristiques De Moniteurs Resolv 50A

    Caractéristiques de moniteurs Resolv 50a Les moniteurs Samson RESOLV 50a offrent une réponse linéaire et précise tout en restant très agréables à l’écoute. Voici les caractéristiques générales : • Moniteur de studio actif deux voies avec baffle accordé offrant une écoute extrêmement fidèle pour les studios d’enregistrement, de post-production et les applications multi-media.

  • Page 17: Présentation Des Moniteurs Resolv 50A

    à l’utilisation. WOOFER DE 12,7 CM - Woofer de 12,7 cm à réponse étendue dans les basses fréquences. Présentation des moniteurs Resolv 50a ÉVENT ACCORDÉ - Évent accordé offrant une réponse linéaire étendue dans les basses fréquences.

  • Page 18: Face Arrière

    Présentation des moniteurs Resolv 50a Face arrière 1 VOLUME - Détermine le niveau général. RCA – Permet la connexion de signaux asymé- triques à –10 dBV. ENTRÉE JACK 6,35 MM – Jack stéréo 6,35 mm symétrique (pointe, bague, corps) permettant la connexion de signaux symétriques ou asymé-...

  • Page 19: Configuration Des Moniteurs Resolv 50A

    à celle d’enceintes hi-fi ou bien une réponse plate (en passant par deux réglages de réponse des médiums). Le moniteur Resolv 50a a été conçu pour offrir une réponse plate et une écoute pré- cise et fidèle du signal. La modification de la réponse vous permet d’émuler facilement certains autres monit- eurs du marché.

  • Page 20: Orientation Des Enceintes

    Positionnement des moniteurs Resolv 50a - suite... Orientation des enceintes Les moniteurs Resolv 50a peuvent être utilisés en position verticale ou horizontale. Lorsque vous utilisez les moniteurs en position horizontale, assurez-vous de placer les Tweeter à l’extérieur des enceintes (Figure 2).

  • Page 21: Connexion Des Moniteurs Resolv 50A

    équipements externes, puis, en dernier, les moniteurs Resolv 50a. Lors de la mise hors tension, placez les Resolv 50a hors tension en premier, puis la console de mix- age et les équipements périphériques.

  • Page 22: Utilisation Des Moniteurs Resolv 50A

    Utilisation des moniteurs Resolv 50a Réglages des Resolv 50a La face arrière des Resolv 50a regroupe les connexions audio, l’embase secteur et les réglages de vo-lume et de modification de la courbe de réponse. Mise sous tension des Resolv 50a Les Resolv 50a sont des moniteurs actifs avec amplificateurs de puissance et filtres actifs intégrés.

  • Page 23: Entrées Et Sorties

    Les Resolv 50a disposent de nombreux connecteurs d’entrées et de sorties pour assurer une installation simple avec de nombreux équipements audio (consoles d’enregistrement, enregistreurs D-t-D, lecteurs de CD, cartes sons, etc.). Les chapitres suivants décrivent avec précision les connecteurs d’entrée des Resolv 50a. Consultez également les plans de câblage de la page 12.

  • Page 24: Connexion Au Subwoofer Resolv120A

    RESOLV 120, et la sortie droite de la console de mixage à l’entrée RIGHT LINE INPUT du RESOLV 120. Reliez la sortie gauche LEFT LINE OUTPUT du RESOLV 120 à l’entrée du Resolv 50a de gauche, et la sor- tie droite RIGHT LINE OUTPUT du RESOLV 120 à l’entrée du Resolv 50a de droite.

  • Page 25: Connexion Des Entrées Des Moniteurs Resolv 50A

    Connexion des entrées des moniteurs Resolv 50a Plan de câblages des moniteurs Resolv 50a Il y a différentes façons d’utiliser les moniteurs Resolv 50a selon votre configuration matérielle. Suivez les plans de câblage suivants correspondant à vos besoins. Câble RCA/RCA Jack 6,35 mm/Jack 6,35 mm asymétrique...

  • Page 26: Einleitung

    Herzlichen Dank für den Kauf des Samson RESOLV 50a Studio Reference Monitors. Der Samson RESOLV 50a ist ein aktiver 100 Watt Monitor, der sich durch einen 12.7 cm Copolymer Woofer mit erweitertem Frequenzbereich und einem 2.5 cm Titankalotten-Tweeter auszeichnet. Der RESOLV 50a ist das ideale Nahfeld-Monitorsystem für Studios, Video-Nachbearbei tungen, Festinstallationen und...

  • Page 27: Resolv 50A Features

    Die Samson RESOLV 50a Referenzmonitore bieten einen ausgewogenen Frequenzgang, der zudem präzise und wohlklin- gend ist. Die wichtigsten Vorzüge sind: • Aktiver 2-Weg Referenz-Studiomonitor mit abgestimmtem Gehäuse, der ein extrem präzises Monitoring für Aufnahmestudios, Nachbearbeitungen und Multimedia-Anwendungen bietet. • 12.7 cm Copolymer Butylen Surround Woofer für kompakten, kontrollierten Bass-Frequenzgang.

  • Page 28: Resolv 50A Layout

    RESOLV 50a Layout Vorderseite 2.5 CM TITANKALOTTEN-TWEETER - Ausgewogener Höhen-Frequenzgang, erzeugt mittels Titankalotte, Neodym-Magnet mit Ferro-Flüssigkeit plus Kühlkörper für hohe Ausgangsleistung. PHASEN-AUFSATZ - Sorgt für ausgewogene Höhen- Streuung und breiteren optimalen Hörbereich. POWER LED - Bei leuchtender blauer LED ist das Gerät eingeschaltet und betriebsbereit.

  • Page 29: Rückseite

    1/4-” KLINKEN-BUCHSE – Symmetrische TRS (Tip, Ring, Sleeve) 1/4” Klinkenbuchse für sym- metrische oder asymmetrische Signale. POWER-SCHALTER – Haupt-Netzschalter. Leuchtet in der ON-Stellung grün, um anzuzei- gen, dass der RESOLV 50a eingeschaltet und betriebsbereit ist. NETZANSCHLUSS - Zum Anschließen des mit- gelieferten IEC-Netzkabels.

  • Page 30: Resolv 50A Einrichten

    50a, das über vielfältige Eingänge, inklusive XLR symmetrisch, 1/4” TRS symmetrisch und Cinch asymme- trisch, verfügt. Diese Eingänge sind mit dem internen Bi-Amp Modul des RESOLV 50a verbunden, das 50 Watt Leistung für den Bass-Woofer, ein aktives Crossover und 25 Watt Leistung für den Höhen-Tweeter bereitstellt.

  • Page 31: Lautsprecherausrichtung

    Resolv 65 positionieren - Fortsetzung Lautsprecherausrichtung Sie können den RESOLV 50a entweder in vertikaler oder horizontaler Stellung einsetzen. In der horizontalen Stellung sollten Sie die links- und rechtsseitigen Tweeter am äußeren Rand positionieren (Abb. 2). Dadurch verbessern Sie die Stereo-Abbildung und Bass-Betonung, da die Tiefbass-Treiber in ihrer Wirkung gekoppelt sind.

  • Page 32: Resolv 50A Anschließen

    (und Aktivmonitore) beherzigen. Beim Einschalten des Systems stellen Sie zunächst sicher, dass alle Kabel angeschlossen sind, und schalten dann zuerst Ihren Mischer und alle anderen Peripheriegeräte und zuletzt den RESOLV 50a ein. Beim Auschalten des Systems beginnen Sie mit dem RESOLV 50a und fahren mit dem Mischer und den Peripheriegeräten fort.

  • Page 33: Resolv 50A Bedienen

    AC INLET/NETZEINGANG - Zum Anschließen des mitgelieferten IEC- Netzkabels. Auf der Rückseite des RESOLV 50a befinden sich zwei wichtige Regler zum Einstellen des Gesamt klangs des Monitors: Mid-Presence und Volume. Sie werden diese Regler schließlich auf Ihre bevor- zugte Position einstellen und dort belassen – vorausgesetzt, die Monitore bleiben an der gleichen Stelle und im gleichen Studio.

  • Page 34: Eingänge Und Ausgänge

    Abhör lautstärke. Eingänge und Ausgänge Der RESOLV 50a bietet eine breite Aus wahl an Eingängen, an die sich die verschiedensten Audiogeräte, wie Aufnahme pulte, Hard Disk-Recorder, CD Player und Soundkarten, anschlie ßen lassen. Die Eingänge werden im folgenden Abschnitt detailliert beschrieben. Auf Seite 12 finden Sie zudem ein Verdrahtungsdiagramm.

  • Page 35: Anschluss An Den Resolv120A Subwoofer

    Mischer ausgang mit dem RIGHT LINE INPUT des RESOLV 120a. Verbinden Sie dann den LEFT LINE OUTPUT des RESOLV 120a mit dem Eingang des linken RESOLV 50a und den RIGHT LINE OUTPUT mit dem Eingang des rechten RESOLV 50a.

  • Page 36: Resolv 50A Anschlüsse

    RESOLV 50a Anschlüsse RESOLV 50a Verdrahtung Abhängig von Ihrem Monitoring-Setup können Sie den RESOLV 50a auf mehrere Arten ins System inte- grieren. Gehen Sie nach den folgenden Verkabelungs diagrammen vor, um Ihr Monitorsystem anzuschließen. Cinch- auf Cinch-Kabel Asymmetrisches 1/4”- auf 1/4”-Kabel Symmetrisches 1/4”- auf 1/4”-Kabel...

  • Page 37: Introducción

    Gracias por comprar los nuevos monitores de referencia para estudio Samson RESOLV 50a. Este Samson RESOLV 50a es un monitor autoamplificado a 50 watios que dispone de un woofer de 12.7 fabricado con polímeros y de rango ampliado y un tweeter convexo de 2.5 cm hecho en titanio. El RESOLV 50a es un sistema de monitorización de campo próximo ideal para estudios de grabación,...

  • Page 38: Características Del Resolv 50A

    Características del RESOLV 50a Los monitores de referencia Samson RESOLV 50a le ofrecen una respuesta suave, precisa y a la vez agradable al oído. Aquí tiene algunas de sus características principales: • Un monitor de referencia activo de dos vías para estudios de grabción con un recinto abierto que le ofrece una monitorización extremadamente precisa para estudios de grabación, salas de post-produc-...

  • Page 39: Vista General Del Resolv 50A

    CABEZAL DE GRAVES DE 12.7 - Transductor de graves de 12.7, gran resistencia y rango ampliado. Vista general del RESOLV 50a ABERTURA DE GRAVES - Un perfecto iseño de abertura para ofrecer una respuesta en graves lin- eal y de mayor rango.

  • Page 40: Vista Del Panel Trasero

    Vista general del RESOLV 50a Vista del panel trasero VOLUME - Controla el nivel de salida. RCA – Esta entrada se usa para conectar señales de unidades a -10 dBV, no balanceadas. PHONE 6.3 MM – Conector TRS (punta, anillo, lateral) balanceado que se usa para conectar señales con nivel de línea balanceadas o no bal-...

  • Page 41: Configuración Del Resolv 50A

    Diseño e historia del monitor de referencia para estudio RESOLV 50a El RESOLV 50a es un monitor de referencia de campo cercano que dispone de un cabezal de graves de 12.7 fabri- cado en polímeros, con diseño exclusivo y un tweeter de 2.5 cm hecho en titanio, en el que se emplea una bobina de voz refrigerada por fluido férrido y un imán de neodimio.

  • Page 42: Orientación De Los Altavoces

    Orientación de los altavoces Puede usar el RESOLV 50a tanto en vertical como en horizontal. Cuando utilice los monitores en la posición hori- zontal, asegúrese de colocar los tweeters del lado izquierdo en la parte exterior de cada lado (Figura 2). Esto mejo- rará...

  • Page 43: Conexión Del Resolv 50A

    RESOLV 50a y después el resto del equipo. Puede hacer las conexiones del RESOLV 50a a través de una de sus entradas audio del panel trasero. Puede usar las entradas RCA para señales de -10 dBV de nivel, no balanceadas, o las entradas XLR o de 6.3 mm para señales a +4 dBm balanceadas.

  • Page 44: Manejo Del Resolv 50A

    Panel de control del RESOLV 50a El panel de control trasero del RESOLV 50a es el lugar en el que hará todas las conexiones para señales audio y corri- ente. El panel trasero contiene también los controles para realizar ajustes en el volumen global y la curva de respuesta de frecuencia.

  • Page 45: Las Entradas Y Salidas

    CONTROL VOLUME Este control se utiliza para ajustar el nivel de salida global del RESOLV 50a. Cuando use esta unidad por primera vez, comience con el control de volumen abajo del todo. Vaya subiendo el valor de este control hasta llegar a un nivel de escucha cómodo.

  • Page 46: Conexión Al Subwoofer Resolv120A

    RESOLV 50a con Mono Sub El añadir un subwoofer y ampliar así la respuesta en graves a su sistema RESOLV 50a es muy sencillo usando las entradas LINVEL LEVEL del RESOLV 50a. Aquí abajo tiene una configuración típica de sistema en el que se usa el RESOLV 120a con una mesa de mezclas y un par de altavoces satélites RESOLV 50a.

  • Page 47: Conexiones Del Resolv 50A

    Guía de cableado del RESOLV 50a Hay varias formas de interconectar el RESOLV 50a, dependiendo de su montaje de monitorización concreto. Para la conexión de su sistema de monitorización vea los siguientes diagramas de cables. Cable RCA a RCA Cable 6,3 mm no balanceado a 6,3 mm...

  • Page 48: Specifications

    Resolv 50A Specifications/Caractéristiques techniques/Technische Daten/Especificaciones técnicas Specifications Transducers: 5" copolymer woofer with butyl surround, 1-inch titanium , ferro fluid cooled tweeter Frequency response: 63Hz - 26KHz +/-3 dB Amplifier: Power Rating: Low-frequency - 50 Watts RMS High-frequency - 20 Watts RMS Crossover Frequency: 2.3KHz, multi-pole filter...
