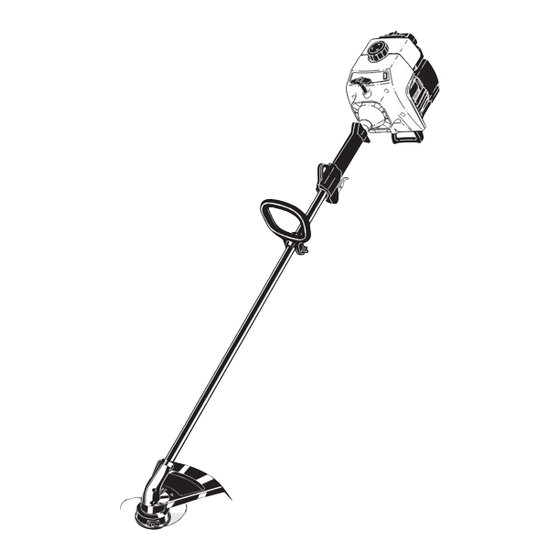

765r 2-Cycle Gas Trimmer OPERATOR’S MANUAL FOR QUESTIONS, CALL 1-800-345-8746 in U.S. or 1-800-668-1238 in CANADA www.RyobiOutdoor.com IMPORTANT MANUAL DO NOT THROW AWAY...
CALIFORNIA PROPOSITION 65 WARNING KNOWN TO THE STATE OF CALIFORNIA NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington. All U.S. Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grass-covered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire.
RULES FOR SAFE OPERATION • IMPORTANT SAFETY INFORMATION • READ ALL INSTRUCTIONS WARNING : When using the unit, you must follow the safety rules. For your own safety and that of bystanders, please read these instructions before operating the unit. Please keep the instructions for later use.
Page 5
RULES FOR SAFE OPERATION • Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The operator and unit must be in a stable position while starting. Refer to Starting/Stopping Instructions. • Use the right tool. Only use this tool for its intended purpose.
RULES FOR SAFE OPERATION SAFETY AND INTERNATIONAL SYMBOLS This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING •...
RULES FOR SAFE OPERATION KNOW YOUR UNIT APPLICATIONS As a trimmer: • Cutting grass and light weeds • Edging • Decorative trimming around trees, fences, etc. Shaft Tube Cutting Attachment D-Handle On/Off Stop Control Line Cutting Blade Starter Rope Grip...
Phillips head screwdriver. Wing Nut Washer Shaft Housing Cutting Attachment Cutting Attachment WARNING: To prevent serious personal injury, never operate the trimmer without the cutting attachment shield in place. Shield Attachment Mount Fig. 3 Shaft Housing Recessed Holes Hex Lock Nut Fig.
OIL AND FUEL INFORMATION OIL AND FUEL MIXING INSTRUCTIONS Old and/or improperly mixed fuel are the main reasons for the unit not running properly. Be sure to use fresh, clean unleaded fuel. Follow the instructions carefully for the proper fuel/oil mixture. Definition of Blended Fuels Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol, or MTBE (ether).
STARTING/STOPPING INSTRUCTIONS STARTING INSTRUCTIONS WARNING: Operate this unit only in a well- ventilated outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area. WARNING: Avoid accidental starting. Make sure you are in the starting position when pulling the starter rope (Fig. 8). To avoid serious injury, the operator and unit must be in a stable position while starting.
• Cut from right to left whenever possible. Cutting to the left improves the unit's cutting efficiency. Clippings are thrown away from the operator. • Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forward- backward or side-to-side motion. Cutting shorter lengths produces the best results.
MAINTENANCE AND REPAIR INSTRUCTIONS MAINTENANCE SCHEDULE Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up. NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these procedures take your unit to any non-road engine repair establishment, individual or authorized service dealer.
Page 13
MAINTENANCE AND REPAIR INSTRUCTIONS For Use with Single For Use with SplitLine™ Line ONLY Slotted Holes Fig. 15 NOTE: SplitLine™ can only be used with the inner reel with the slotted holes. Single line can be used on either type of inner reel. Use Figure 15 to identify the inner reel you have.
AIR FILTER MAINTENANCE Removing the Air Filter/Muffler Cover WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean or service it. 1. Place the choke lever in the PARTIAL choke position (B).
MAINTENANCE AND REPAIR INSTRUCTIONS Reinstalling the Air Filter/Muffler Cover 1. Place the air filter/muffler cover over the back of the carburetor and muffler. Align the screw holes. 2. Insert the four (4) screws into the holes in the air filter/muffler cover (Fig. 21) and tighten. Do not over tighten.
MAINTENANCE AND REPAIR INSTRUCTIONS CARBURETOR ADJUSTMENT The idle speed of the engine is adjustable through the air filter/muffler cover (Fig. 28). NOTE: Careless adjustments can seriously damage your unit. An authorized service dealer should make carburetor adjustments. Check Fuel Mixture Old and/or improperly mixed fuel is usually the reason for improper unit performance.
MAINTENANCE AND REPAIR INSTRUCTIONS CLEANING WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean or service it. Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners that...
ENGINE WILL NOT START C A U S E Empty fuel tank Primer bulb wasn't pressed enough Engine is flooded Old or improperly mixed fuel Fouled spark plug Plugged spark arrestor ENGINE WILL NOT IDLE C A U S E Air filter is plugged Old or improperly mixed fuel Improper carburetor adjustment...
Page 21
EPA Emission Control Warranty Statement The Environmental Protection Agency and MTD LLC (MTD) are pleased to explain the emission control system warranty on your 2002 and later small off-road engine. New small off-road engines must be designed, built and equipped to meet stringent anti-smog standards.
MANUFACTURER’S LIMITED WARRANTY FOR: The limited warranty set forth below is given by MTD LLC (“MTD”) with respect with new merchandise purchased and used in the United States, its possessions and territories. MTD warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in...
Page 23
765r Débroussailleuse à gaz à 2-temps MANUEL DE L'UTILISATEUR SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-345-8746 aux ÉTATS-UNIS, ou le 1-800-668-1238 au CANADA www.RyobiOutdoor.com MANUEL IMPORTANT À NE PAS JETER...
Page 24
XI. Liste des Pièces ....Couvercle Arriére CONTENU DE L'EMBALLAGE • Désherbeuse modèle 765r avec accessoire de coupe Bump Head Poignée en D et visserie Protecteur d'accessoire de coupe et visserie •...
PROPOSITION 65 DE CALIFORNIE LES GAZ D'ÉCHAPPEMENT DU MOTEUR DE CET APPAREIL CONTIENNENT DES PRODUITS CALIFORNIE COMME POUVANT CAUSER LE CONGÉNITALES OU D'AUTRES EFFETS NOCIFS NOTE : À l'intention des utilisateurs opérant dans les terres forestières des États-Unis et dans les états de Californie, du Maine, de l'Orégon et de Washington.
• IMPORTANTES CONSIGNES DE SÉCURITÉ • LIRE TOUTES LES INSTRUCTIONS AVANT UTILISATION • Veuillez lire les instructions avec soin. Familiarisez-vous avec les commandes et l'utilisation correcte de cet appareil. • N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.
Page 27
• Tenez toujours l'appareil des deux mains lorsque vous le faites marcher. Agrippez fermement les poignées avant et arrière. • Gardez les mains, le visage et les pieds éloignés des pièces mobiles. Ne touchez pas et n'essayez pas d'arrêter l'accessoire de coupe en rotation. •...
SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations. SYMBOLE SIGNIFICATION •...
FAMILIARISEZ-VOUS AVEC L’APPAREIL APPLICATIONS Comme désherbeuse : • Coupe d'herbe et de mauvaises herbes légères • Coupe de bordures • Taille autour des arbres, des clôtures, etc. Commande Marche/Arrêt Accessoire de coupe CONSIGNES DE SÉCURITÉ Poignée de la corde de démarrage Poignée de l'arbre Poignée en D...
INSTRUCTIONS DE MONTAGE INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN D 1. Enfoncez la poignée en D sur le corps de l'arbre afin de l’incliner vers la prise de l'arbre (Fig. 1). Le trou de boulon carré de la poignée se trouve à droite. 2.
INFORMATIONS SUR L'HUILE ET LE CARBURANT MÉLANGE D'HUILE ET DE CARBURANT En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser de l’essence sans plomb fraîche et propre. Suivez à la lettre les instructions de mélange de carburant et d'huile.
INSTRUCTIONS DE DÉMARRAGE ET ARRÊT INSTRUCTIONS DE DÉMARRAGE AVERTISSEMENT : faites uniquement marcher l'appareil dans un lieu extérieur bien aéré. Les fumées d'échappement d'oxyde de carbone peuvent être fatales dans un lieu confiné. AVERTISSEMENT : évitez tout démarrage accidentel. Tenez-vous en position de démarrage lorsque vous tirez sur la corde de démarrage (Fig.
TENUE DE LA DÉSHERBEUSE AVERTISSEMENT: portez toujours des protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil. Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 9). Vérifiez les points suivants: •...
ENTRETIEN ET RÉPARATIONS REMARQUE : certaines procédures d'entretien nécessitent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.
Page 35
ENTRETIEN ET RÉPARATIONS Utiliser avec le SplitLine Utiliser avec le fil simple UNIQUEMENT Trous allongés Fig. 15 REMARQUE : le SplitLine peut être utilisé seulement avec le moulinet intérieur à trous allongés. Le fil simple peut être utilisé avec les deux sortes de moulinet intérieur.
ENTRETIEN ET RÉPARATIONS Installation d'un moulinet prérembobiné 1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers la gauche (Fig. 12). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.
ENTRETIEN ET RÉPARATIONS Réinstallation du filtre à air/couvercle du silencieux 1. Placez le filtre à air/couvercle du silencieux sur l'endos du carburateur et du silencieux. Alignez les trous à vis. 2. Insérez les quatre (4) vis dans les trous du filtre à air/couvercle du silencieux (Fig.
ENTRETIEN ET RÉPARATIONS RÉGLAGE DU CARBURATEUR Le régime ralenti du moteur est réglable par le couvercle du filtre à air/silencieux (Fig. 28). REMARQUE : des réglages non soigneux peuvent endommager sérieusement l'appareil. Les réglages de carburateur doivent être faits par un concessionnaire agréé.
ENTRETIEN ET RÉPARATIONS NETTOYAGE AVERTISSEMENT: pour éviter des blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien. Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique.
Page 40
LE MOTEUR REFUSE DE DÉMARRER C A U S E Réservoir de carburant vide La poire d'amorçage n'a pas été pressée assez fort Moteur noyé Carburant vieux ou mal mélangé Bougie encrassée Pare-étincelles colmaté LE MOTEUR REFUSE DE SE METTRE AU RALENTI C A U S E Filtre à...
MOTEUR* Type de moteur... Refroidi par air, 2-temps Course ... 31,75 mm (1,25 po) Cylindrée ... 31 cc (1,9 po Régime de fonctionnement ... 6.600+ tr/min Régime ralenti ... 3.200-4.400 tr/min Type d'allumage... Électronique Contact d'allumage ... Interrupteur à berceau Écartement de la bougie...
Page 43
Garantie portant sur les normes antipollution de l'EPA Vos droits et obligations en vertu de cette garantie La Environmental Protection Agency et MTD LLC (MTD) ont le plaisir de présenter la garantie du dispositif antipollution des petits moteurs à usage tout-terrain datant de 2002 et au-delà. Les nouveaux petits moteurs à usage tout-terrain doivent être conçus, construits et équipés pour être conformes aux strictes normes anti-smog.
GARANTIE LIMITÉE DU FABRICANT POUR: La garantie limitée énoncée ci-après est accordée par MTD LLC. ("MTD") et concerne les marchandises neuves achetées et utilisés aux Etats-Unis, ainsi que dans leurs possessions et territoires. MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à...
Page 45
765r Recortador de 2 ciclos a Gasolina MANUAL DEL OPERADOR SI TIENE PREGUNTAS, LLAME AL 1-800-345-8746 en EE.UU. o al 1-800-668-1238 en CANADA www.RyobiOutdoor.com ESTE MANUAL ES IMPORTANTE NO LO DESECHE...
Page 46
Lista de Piezas ....Contraportada CONTENIDO DE LA CAJA • Recortador Modelo 765r con Bump Head™ el accesorio de corte Manija en D y piezas Protector accesorio de corte con piezas •...
ADVERTENCIA DE LA PROPOSICIÓN 65 DE CALIFORNIA AMORTIGUADOR DE CHISPAS NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon y Washington. Toda la tierra forestal de EE.UU. y del estado de California *Códigos de Recursos Públicos 4442 y 4443), Oregon y Washington requieren, por ley, que ciertos motores de combustión operados en áreas de pasturas forestales o recubiertas con césped estén equipados con un amortiguador de chispas, que sean mantenidos en buenas condiciones de funcionamiento, o que el motor sea construido, equipado y mantenido para la prevención de incendios.
NORMAS PARA UNA OPERACION SEGURA • IMPORTANTE INFORMACION DE SEGURIDAD • LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACION • Lea todas las instrucciones con cuidado. Conozca bien los controles y el uso correcto de la unidad. • No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.
NORMAS PARA UNA OPERACION SEGURA • Mantenga las manos, la cara y los pies lejos de todas las partes móviles. No intente tocar ni detener el accesorio de corte mientras gira. • No toque el motor, el bastidor del engranaje ni el silenciador. Estas partes se calientan mucho con la operación.
NORMAS PARA UNA OPERACION SEGURA SIMBOLOS DE SEGURIDAD E INTERNACIONALES Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.
NORMAS PARA UNA OPERACION SEGURA CONOZCA SU UNIDAD APLICACIONES Mango de la Tapa del Como recortadora: cuerda de combustible arranque • Corte de césped y hierbas delgadas • Recorte decorativo alrededor de árboles, cercos, etc. Mango del eje Control de Manija en D encendido y apagado...
INSTRUCCIONES DE ENSAMBLE INSTALACIÓN Y AJUSTE DE LA MANIJA EN D 1. Empuje la manija en D hacia abajo sobre el bastidor del eje de modo que la manija se incline hacia adelante del mango del eje (Fig. 1). El orificio del perno cuadrado de la manija queda hacia la derecha.
Page 53
INFORMACION DEL ACEITE Y DEL COMBUSTIBLE INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE El combustible viejo o mal mezclado son los motivos principales del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga las instrucciones en detalle para mezclar correctamente el aceite y el combustible.
INSTRUCCIONES DE ARRANQUE Y APAGADO INSTRUCCIONES DE ARRANQUE ADVERTENCIA: Use esta unidad sólo en un área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada. ADVERTENCIA: Evite los arranques accidentales. Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig.
INSTRUCCIONES DE OPERACION COMO SOSTENER EL RECORTADOR ADVERTENCIA: Use siempre protección para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad. Antes de operar esta unidad, párese en posición de operación (Fig. 9). Verifique lo siguiente: •...
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.
Page 57
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION Para usar SÓLO con Para usar con SplitLine™ línea individual Orificios ranurados Fig. 15 NOTA: La línea SplitLine™ sólo puede usarse con el carrete interior con los orificios ranurados. La línea individual puede usarse en cualquier tipo de carrete interior.
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION INSTALACIÓN DE UN CARRETE PREBOBINADO 1. Sostenga la bobina exterior con una mano y desenrosque la perilla percusiva en sentido antihorario (Fig. 12). Inspeccione el perno dentro del botón de tope para verificar que se mueva con libertad.
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION Reinstalación de la cubierta del silenciado /filtro de aire 1. Coloque la cubierta del silenciador / filtro de aire sobre la parte posterior del carburador y del silenciador. Alinee los orificios de los tornillos. 2. Inserte los cuatro (4) tornillos en los orificios de la cubierta del silenciador / filtro de aire (Fig.
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION AJUSTE DEL CARBURADOR La velocidad lenta del motor puede ser ajustada por la cubierta del silenciador / filtro de aire (Fig. 28). NOTA: Los ajustes realizados sin cuidado pueden dañar seriamente su unidad. Los ajustes del carburador deben ser realizados por un proveedor de servicio autorizado.
INSTRUCCIONES DE MANTENIMIENTO Y REPARACION LIMPIEZA ADVERTENCIA: Para evitar graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar cualquier tipo de mantenimiento. Use un cepillo pequeño para limpiar la parte exterior de la unidad.
Page 62
RESOLUCION DE PROBLEMAS EL MOTOR NO ARRANCA C A U S A El tanque de combustible está vacío La bombilla de cebado no fue oprimida lo suficiente El motor está inundado El combustible es viejo o está mal mezclado La bujía de encendido está arruinada Parachispas obstruido EL MOTOR NO FUNCIONA EN MINIMA C A U S A...
MOTOR* Tipo de motor... Enfriado por aire, de 2 ciclos Carrera ... 1.25 pulg. (31.75 mm) Desplazamiento ... 1.9 pulg. cúbicas (31 cc) R.P.M. de operación... 6,600+ r.p.m. R.P.M. de marcha lenta... 3,200-4,400 r.p.m. Tipo de encendido ... Electrónico Interruptor de encendido ... Interruptor oscilante Separación de la bujía de encendido...
Page 65
Declaración de Garantía de Control de Emisiones de la EPA La Agencia de Protección Ambiental y MTD LLC (MTD) se complacen en explicar la garantía del sistema de control de emisiones para su pequeño motor para uso fuera de la carretera del 2002 y posterior. Los nuevos motores pequeños para uso fuera de la carretera tienen que diseñarse, construirse y equiparse para cumplir las normas contra smog más estrictas.
GARANTÍA LIMITADA DEL FABRICANTE PARA: A continuación MTD expone una garantía limitada MTD LLC ("MTD") en relación con su nueva mercadería adquirida y utilizada en los Estados Unidos, sus posesiones y territorios. MTD garantiza su producto en cuanto a defectos en el material y mano de obra por un período de dos ("2") años, comenzando a partir de la fecha de la compra original y, según su criterio, reparará...
