Summary of Contents for Rimage EverestTM Printer

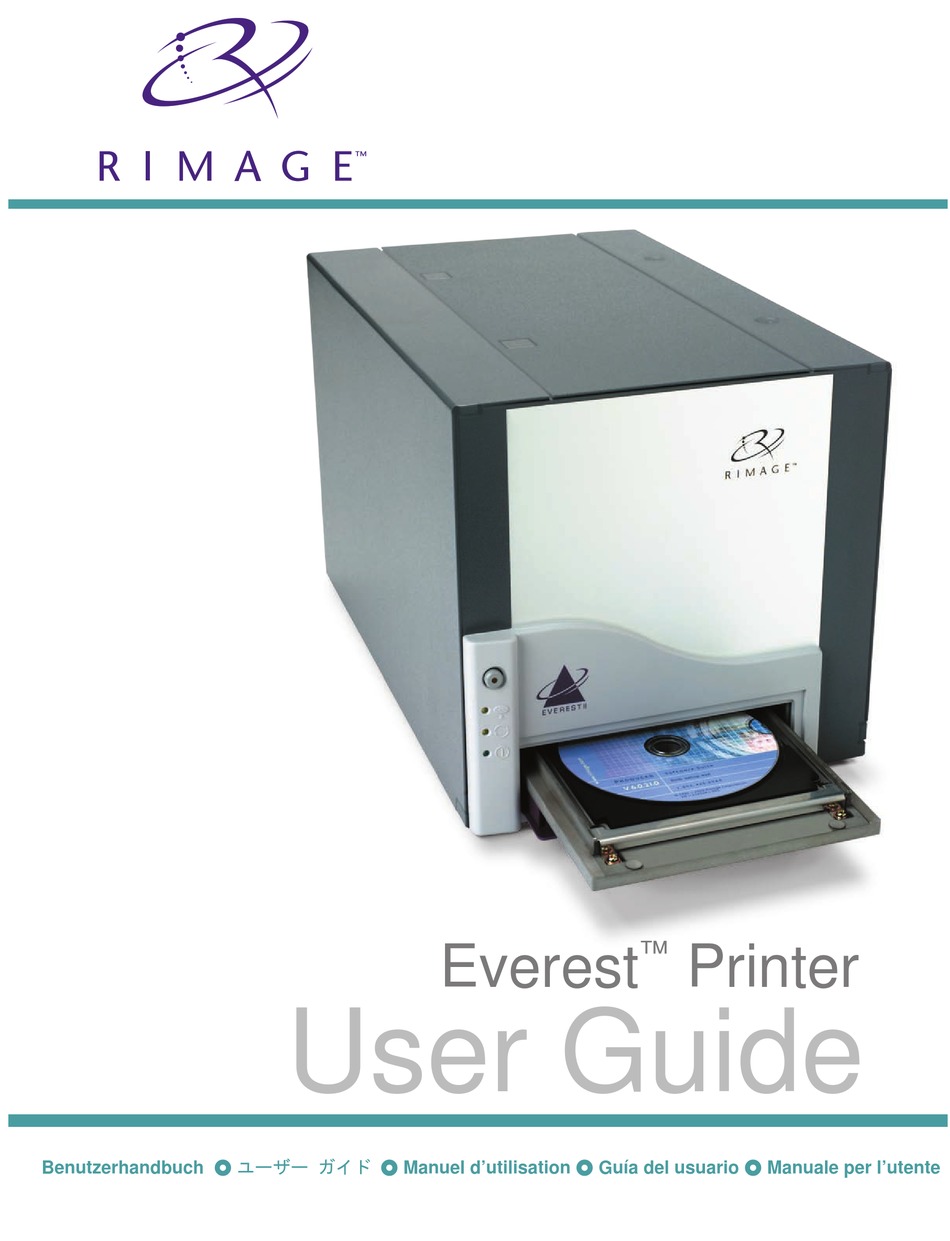

Page 1: Everest Printer
™ Everest Printer User Guide Benutzerhandbuch  ユーザーガイド  Manuel d’utilisation  Guía del usuario  Manuale per l’utente...
Page 3 Rimage Corporation reserves the right to revise this publication and to make changes from time to time in the content hereof without obligation of Rimage Corporation to notify any person or organization of such revisions or changes.
Page 4: Support Information
Functional and technical description of the problem. • Exact error message received. Learn more online At www.rimage.com/support.html, you can experience Rimage’s world-class Support and Services. Select your product family. From your product page you can access: • Information about the latest software and firmware updates •...
Page 5: Table Of Contents
Operating System requirements... 1 Media requirements... 1 Ribbon requirements ... 1 Label design requirements ... 2 Identify the parts of the Everest printer ... 3 Front view ...3 Control panel ... 4 Rear view ...5 Everest printer switches ... 6 Operate the Everest printer ...
Page 6 Clean the air filter ... 26 Clean the platen roller ... 27 Learn More ... 29 Everest Printer Specifications ... 29 Technical support and product updates ... 30 Safety information ... 30 Safety testing... 31 Rimage Everest Printer Limited 1 Year Warranty ... 32...
Page 7: Introduction
Introduction This manual provides the information needed to operate the Rimage Everest printer, identify the parts, and configure printing preferences. To unpack and set up your Everest printer, refer to the Everest Unpacking and Setup Instructions included with your product.
Page 8: Label Design Requirements
The Everest printer Windows compatible software ships with a label editor called CD Designer™, which is installed on your PC during a typical installation of the Rimage software. If you have a Windows based PC, you can use CD Designer to design your labels.
Page 9: Identify The Parts Of The Everest Printer
Identify the parts of the Everest printer Identify the parts of the Everest printer This section describes the Everest printer hardware and features. Front view Side cover latches Side cover Control panel Printer drawer 110632_L...
Page 10: Control Panel
Rimage Everest Printer Control panel The control panel, located on the front of the printer, includes an operator button and four indicator lights. The control panel allows you to monitor and control the Everest printer. Tip: If all indicator lights are blinking, the printer did not initialize properly. To correct this issue: 1.
Page 11: Rear View
Rear view USB connector Serial connector 110632_L Identify the parts of the Everest printer Mode switch Voltage switch Power connector Original shipping screw position Shipping screw storage position...
Page 12: Everest Printer Switches
Important! You must power off the Everest printer before changing the mode switch. The mode switch is a rotary switch used to set the operational mode of the Everest printer. The printer must be powered off for the mode to be changed. After changing the mode, the printer must be powered on again to recognize the change.
Page 13: Operate The Everest Printer
Installing the Everest printer driver Before printing, you must install the printer driver. If your Rimage Everest printer was included with an autoloader that has an embedded PC or a control center, the Everest printer driver is already installed.
Page 14: Installing The Everest Printer Driver On Macintosh
From the Print & Fax window, select c. From the Printer Name list, select CDPR21. d. Select Add. The printer is added to the printer list and the Printer Browser window closes. e. Close the Print & Fax window.
Page 15: Placing A Cd On The Printer Drawer
Placing a CD on the printer drawer Use this procedure to place a disc on the printer drawer. Important! To avoid scratching or damaging the recording surface of the disc, you must place the disc properly on the printer drawer.
Page 16: Setting Up Your Printing Preferences On A Windows Pc
1. Navigate: Start > Settings > Printers. 2. Right-click on the appropriate Everest printer. The dropdown menu displays. 3. From the dropdown menu, select Printing Preferences. The Rimage Everest II Printing Preferences dialog opens. Accessing Printer Preferences through CD Designer Note: Using this method, printing preferences are saved with the label file and are used instead of the printer driver settings.
Page 17: Setting Media Size, Media Type, Orientation, And Ribbon Type
• Select the Manual radio button to send one color label file and then manually send another label file telling the printer where to apply the white background. • Select the Auto radio button option to automatically print a white background.
Page 18: Setting Print Quality, Color Matching, And Image Adjustments
Rimage Everest Printer Setting print quality, color matching, and image adjustments 1. Navigate to printing preferences (refer to page 10). 2. Select the Advanced tab. 3. View or change the printing preferences. a. From the Print Quality pane, select the desired Print Quality.
Page 19: Setting The Printable Area
Outer Diameter 118 mm Inner Diameter 24 mm 110632_L Operate the Everest printer 1. Navigate to printing preferences (refer to page 10). 2. Select the Advanced tab. 3. View or change the printing preferences. a. To print on the disc hub, in the Printable Area pane, select Print on Hub.
Page 20: Adjusting The Print Alignment And Color Density
4. From your taskbar, select the Status Monitor. The Status Monitor dialog is active. Tip: On the Status tab, you can view information about the Everest printer such as the current firmware version, the progress of a print job, the installed ribbon type, and the percentage of retransfer sheet remaining.
Page 21: Setting Up Your Printing Preferences On A Macintosh
Setting up your printing preferences on a Macintosh Printing preferences allow you to set up your Everest printer to produce the best possible labels on your discs. Note: The location of the preferences described in this section will change depending on the program used to print the label file.
Page 22: Setting Color Matching, Brightness, And Threshold
Rimage Everest Printer Setting color matching, brightness, and threshold 1. Navigate to printing preferences (refer to page 15). 2. From the presets pane popup menu select Everest II Colors. The Everest II Colors pane displays. 3. View or change the printing preferences.
Page 23: Setting The Printable Area
Outer Diameter 118 mm Inner Diameter 24 mm 110632_L Operate the Everest printer 1. Navigate to printing preferences (refer to page 15). 2. From the presets pane popup menu select Printable Area Settings. The Printable Area Settings pane displays.
Page 24: Adjusting The Print Alignment And Color Density
1. Navigate to the Everest II Utility. Note: The settings in the Everest II Utility can be modified only when the Everest printer is idle (no jobs currently printing). a. Navigate: System Preferences > Print & Fax. The Print & Fax window opens.
Page 25: Maintain The Everest Printer
Important! For optimum performance, keep the Everest printer in a clean, dust-free environment. To keep the Everest printer operating at optimum performance, you must maintain the Everest printer. Maintenance tasks and frequency are described in the table below. Maintenance schedule...
Page 26: Changing The Print Ribbon
Rimage Everest Printer Changing the print ribbon Before changing the Everest print ribbon, allow time for the new ribbon to become acclimated to the environment. Allow more time for greater temperature and/or humidity differences. Important! Ribbons must be stored at a temperature between 50°– 90°F (10–32°C). Avoid moisture and direct sunlight.
Page 27 4. Reassemble the printer. a. Slide the carrier into the printer. b. Close latch 1. c. Close the side cover. 5. Power on the printer. The printer is ready. 110632_L Maintain the Everest printer Large Small opening...
Page 28: Changing The Retransfer Ribbon
Rimage Everest Printer Changing the retransfer ribbon Before changing the Everest retransfer ribbon, allow time for the new ribbon to become acclimated to the environment. Allow more time for greater temperature and/or humidity differences. Ribbons must be stored at a temperature between 50°– 90°F (10–32°C). Avoid moisture and direct sunlight.
Page 29 4. Reassemble the printer. a. Slide the retransfer carrier into the printer. b. Close latches 1, 2, and 3. c. Close the side cover. 5. Power on the printer. The printer is ready. 110632_L Maintain the Everest printer Supply roll...
Page 30: Cleaning The Everest Printer
Use the sponge swab to remove any waxy buildup from the roller below the print head. 3. Prepare the printer for use. a. Install the print ribbon carrier. b. Close all latches. c. Close the side cover. d. Power on the printer. The printer is ready. Latch 1 Printhead Wipe direction...
Page 31: Clean The Tacky Rollers
Reinstall the supply roll on the print ribbon carrier. e. Inside the printer, use the sponge swab to wipe tacky roller 2. 4. Prepare the printer for use. a. Install the print ribbon carrier.
Page 32: Clean The Air Filter
3. Prepare the printer for use. a. When the air filter is dry, place it inside the fan cover. b. Use the two screws to attach the fan cover. c. Power on the printer. The printer is ready. Fan cover Screws...
Page 33: Clean The Platen Roller
Pull out the retransfer ribbon carrier. For specific instructions, refer to page 22. Note: The retransfer ribbon carrier cannot be removed from the printer. 2. To access and select diagnostic 1, press and hold the operator button for 2 seconds. The platen roller rotates and the front panel Active indicator light blinks.
Page 34 Rimage Everest Printer 6. Prepare the printer for use. a. Install the print ribbon carrier. b. Install the retransfer ribbon carrier. c. Close all latches. d. Close the side cover. e. Turn the mode switch to the correct operating position. For more information, refer to page 6.
Page 35: Learn More
Learn More Everest Printer Specifications Item Description Printing Speed 60 seconds or less for CMY color coverage. (including drawer cycle 66 seconds for CMY+W time) First print is 5 minutes, which includes warm-up time. Printing Modes Monochrome, CMY, and CMY+W...
Page 36: Technical Support And Product Updates
Safety Precautions Warning! This printer has a voltage slide switch on the back of the unit. Before use, check that it is set to the correct voltage. Please d in a fire and an electric shock.
Page 37: Safety Testing
Safety testing Product name: Everest printer Model: CDPR21 Notice for USA Federal Communications Commissions (FCC) Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Page 38: Rimage Everest Printer Limited 1 Year Warranty
Warranty is to be interpreted under the laws of the State of Minnesota, without giving effect to conflict of law rules. Rimage must receive written notice of any claimed defect or failure to perform within five (5) days after such failure or defect is first observed. For warranty service, call Rimage at (952) 946-0004.
Page 39 ™ Rimage Everest Printer Benutzerhandbuch...
Page 41 Kopieren von Discs einen Verstoß gegen nationales und internationales Recht dar, was schwere Strafen nach sich ziehen kann. 110632_L Rimage Corporation behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung die in diesem Dokument beschriebenen Geräte und Software zu verbessern. Dieses Dokument enthält möglicherweise Links zu Webseiten, die zur Zeit der...
Page 42 • Problembezogene technische Beschreibung des Problems. • Genauer Wortlaut der angezeigten Fehlermeldung. Weitere Informationen finden Sie im Internet Informieren Sie sich unter www.rimage.com/support.html über Support und Kundendienst von Rimage. Wählen Sie Ihre Produktfamilie aus. Auf den Seiten zu Ihrem Produkt finden Sie: •...
Page 43 Inhalt Einführung ... 1 Systemvorraussetzungen ...1 Anforderungen an das Betriebssystem ... 1 Anforderungen an die Medien ... 1 Anforderungen an das Druckband ... 1 Anforderungen an das Design der Disc-Grafik... 2 Ansicht und Bedienelemente ... 4 Frontansicht...4 Bedienfeld ... 5 Rückansicht ...6 Schalter am Everest-Drucker ...
Page 44 Everest-Drucker reinigen...25 Druckkopf reinigen ... 25 Reinigungsrollen reinigen... 26 Luftfilter reinigen... 27 Andruckrolle reinigen... 28 Weitere Informationen... 30 Everest-Druckerspezifikationen... 30 Technischer Support und Produkt-Updates ... 31 Sicherheitshinweise... 31 Sicherheitstests ... 32 Beschränkte einjährige Garantie für den Rimage Everest-Drucker ... 33...
Page 45: Einführung
Anleitung zum Auspacken und Einrichten des Everest-Druckers. Systemvorraussetzungen Anforderungen an das Betriebssystem Der Rimage Everest-Drucker ist nur mit Windows® 2000, XP und Macintosh® OSX 10.3/10.4 kompatibel. Anforderungen an die Medien Für eine einwandfreie Funktion müssen Discs verwenden, die eine für den Thermoretransferdruck geeignete Oberflächenbeschichtung besitzen.
Page 46: Anforderungen An Das Design Der Disc-Grafik
Anforderungen an das Design der Disc-Grafik Im Windows-kompatiblen Softwarepaket des Everest-Druckers ist der Grafikeditor CD Designer™ enthalten, der mit der normalen Installation der Rimage-Software auf Ihren PC installiert wird. Wenn Sie mit einem Windows-PC arbeiten, können Sie mit CD Designer Ihre Grafiken entwerfen.
Page 47 24 mm • Medien – Die in Rimage Media Kits™ enthaltenen Discs haben einen bedruckbaren Bereich von 24 bis 118 mm. Für die meisten Grafiken werden Druckbereichseinstellungen von 24 bis 118 mm empfohlen. Weitere Informationen über Rimage Media Kits™ praktische Pakete mit Bändern und im Thermoretransferverfahren bedruckbaren Discs mit Rimage-Garantie...
Page 48: Ansicht Und Bedienelemente
Rimage Everest Printer Ansicht und Bedienelemente In diesem Abschnitt werden die Komponenten und Funktionen des Everest-Druckers beschrieben. Frontansicht Seitenabdeckung Bedienfeld Verriegelungen der Seitenabdeckung Schublade 110632_L...
Page 49: Bedienfeld
Bedienfeld Das vorn am Drucker befindliche Bedienfeld umfasst eine Bedienertaste und vier Kontrollleuchten. Über das Bedienfeld können Sie den Everest-Drucker überwachen und steuern. Tipp: Blinken alle Kontrollleuchten, initialisierte sich der Drucker nicht ordnungsgemäß. Zur Korrektur führen Sie folgende Schritte aus: 1.
Page 50: Rückansicht
Rimage Everest Printer Rückansicht USB-Anschluss Serieller Anschluss Drehcodierschalter Spannungswahlschalter Netzanschluss Ursprüngliche Position der Transportschraube Aufbewarungsposition der Transportschraube 110632_L...
Page 51: Schalter Am Everest-Drucker
Drucker nach dem Umschalten des Modus wieder eingeschaltet werden. Durch die vertiefte Linie am Schalter wird der ausgewählte Modus angezeigt. Wichtig: Die Stellung des Drehcodierschalters muss Ihrem Gerätetyp entsprechen. Schalterstellung Betriebsmodus Eigenständiger Evereste Rimage-Autoloaderr AutoPrinter Diagnose Firmware- Aktualisierungare update 5 –...
Page 52: Inbetriebnahme Des Everest-Druckers
Netzkabels in eine Steckdose eingeschaltet. Ziehen Sie zum Ausschalten des Everest- Druckers das Netzkabel ab. Everest-Druckertreiber installieren Bevor Sie drucken können, müssen Sie den Druckertreiber installieren. Ist Ihr Rimage Everest- Drucker Bestandteil eines Autoloaders mit einem integrierten PC oder einem Control Center, ist der Everest-Druckertreiber bereits installiert.
Page 53: Everest-Druckertreiber Unter Macintosh Installieren
1. Installieren Sie den Druckertreiber. a. Legen Sie die Software-CD in das Disc-Laufwerk des Computers ein. b. Starten Sie das Rimage Everest-Installationsprogramm. c. Klicken Sie auf die Schaltfläche Installieren. Die Installation wird gestartet. d. Wählen Sie nach Abschluss der Installation Beenden. Die Installation wird fertig gestellt und das Fenster geschlossen.
Page 54: Cd In Die Schublade Einlegen
Rimage Everest Printer CD in die Schublade einlegen Legen Sie die Disc gemäß der nachstehenden Beschreibung in die Schublade des Druckers ein. Wichtig! Damit die zu beschreibende Oberfläche nicht verkratzt oder beschädigt wird, müssen Sie die Disc korrekt in die Schublade einlegen.
Page 55: Druckparameter Auf Einem Windows-Pc Einstellen
Dropdown-Menü wird geöffnet. Klicken Sie im Dropdown-Men Eigenschaften wird geöffnet. 4. Klicken Sie im Dialogfeld Rimage Everest II - Eigenschaften auf die Registerkarte Erweitert. Klicken Sie unten auf der Registerkarte Erweitert auf Druckstandardeins Dialogfeld Rimage Everest II - Druckstandardeinstellungen wird geöffnet.
Page 56: Mediengröße, Medientyp, Ausrichtung Und Bandtyp Einstellen
Rimage Everest Printer Mediengröße, Medientyp, Ausrichtung und Bandtyp einstellen 1. Navigieren Sie zu den Druckeinstellungen (siehe Seite 11). 2. Klicken Sie auf die Registerkarte „Main“. 3. Überprüfen oder ändern Sie die Druckeinstellungen. a. Wählen Sie aus der Dropdown-Liste Medientyp den entsprechenden Medientyp aus.
Page 57: Druckqualität, Farbabstimmung Und Bildeinstellungen Festlegen
Druckqualität, Farbabstimmung und Bildeinstellungen festlegen 1. Navigieren Sie zu den Druckeinstellungen (siehe Seite 11). 2. Klicken Sie auf die Registerkarte Erweitert. 3. Überprüfen oder ändern Sie die Druckeinstellungen. a. Wählen Sie im Bereich Druckqualität die gewünschte Druckqualität aus. b. Wählen Sie im Bereich Farbabstimmung die gewünschte Farbabstimmung aus. Hinweis: Die Voreinstellung für die Farbabstimmung ist CMYK.
Page 58: Bedruckbaren Bereich Festlegen
Rimage Everest Printer Bedruckbaren Bereich festlegen Über diese Funktion können Sie den bedruckbaren Bereich für normale CDs/DVDs mit einem Aussendurchmesser von 120 mm einstellen. Dabei legen Sie den Außen- und Innendurchmesser für die zu druckende Grafik so fest, dass der Druck nicht über die Kanten der Disc hinausgeht.
Page 59: Druckausrichtung Und Farbdichte Einstellen
Druckausrichtung und Farbdichte einstellen 1. Navigieren Sie zu den Druckeinstellungen (siehe Seite 11). 2. Klicken Sie auf die Registerkarte Dienstprogramm. 3. Wählen Sie auf der Registerkarte Dienstprogramm die Option Statusüberwachung. Das Dialogfeld Statusüberwachung erscheint minimiert in der Taskleiste. 4. Wählen Sie die Statusüberwachung in der Taskleiste. Das Dialogfeld Statusüberwachung ist aktiv.
Page 60: Druckeinstellungen Auf Einem Macintosh Einrichten
Rimage Everest Printer Druckeinstellungen auf einem Macintosh einrichten Über die Druckeinstellungen können Sie den Everest-Drucker so einrichten, dass Sie Grafiken in bestmöglicher Qualität auf die Discs aufbringen. Hinweis: Wo Sie die in diesem Abschnitt beschriebenen Einstellungen finden, ist davon abhängig, welches Programm Sie zum Drucken der Grafikdatei verwenden.
Page 61: Farbabstimmung, Helligkeit Und Schwellenwert Einstellen
Farbabstimmung, Helligkeit und Schwellenwert einstellen 1. Navigieren Sie zu den Druckeinstellungen (siehe Seite 16). 2. Wählen Sie aus dem Dropdown-Menü im Bereich „Voreinstellungen“ die Option „Everest II- Farben“. Der Bereich Everest II-Farben wird geöffnet. 3. Überprüfen oder ändern Sie die Druckeinstellungen. a.
Page 62: Bedruckbaren Bereich Festlegen
Rimage Everest Printer Bedruckbaren Bereich festlegen Über diese Funktion können Sie den bedruckbaren Bereich für normale CDs/DVDs mit einem Aussendurchmesser von 120 mm einstellen. Dabei legen Sie den Außen- und Innendurchmesser für die zu druckende Grafik so fest, dass der Druck nicht über die Kanten der Disc hinausgeht.
Page 63: Druckausrichtung Und Farbdichte Einstellen
Druckausrichtung und Farbdichte einstellen Über das Everest II-Dienstprogramm können Sie die Druckausrichtung und die Farbdichte einstellen. Tipp: Im Everest II-Dienstprogramm können Sie Informationen wie die aktuelle Firmwareversion, die Seriennummer und den Typ des eingelegten Bands überprüfen. Weiterhin können Sie über das Everest II-Dienstprogramm die Drucker-Firmware aktualisieren.
Page 64: Wartung Des Everest-Druckers
Rimage Everest Printer Wartung des Everest-Druckers Wichtig! Stellen Sie den Everest-Drucker an einem sauberen und staubfreien Ort auf, damit er seine optimale Leistung entwickeln kann. Damit der Everest-Drucker stets optimal eingesetzt werden kann, muss er gewartet werden. Maßnahmen und Häufigkeit der Wartung entnehmen Sie bitte der nachstehenden Tabelle.
Page 65: Druckband Wechseln
Druckband wechseln Vor dem Wechseln des Everest-Druckbands muss das neue Band ausreichend lang an die Umgebungsbedingungen angepasst werden. Je größer der Temperatur- und/oder Feuchtigkeitsunterschied ist, desto mehr Zeit muss berücksichtigt werden. Wichtig! Bänder sind bei einer Temperatur zwischen 10 und 32 °C zu lagern. Vermeiden Sie Feuchtigkeit und direktes Sonnenlicht.
Page 66 Rimage Everest Printer 3. Legen Sie das neue Druckband ein. a. Nehmen Sie das neue Band aus der Verpackung. b. Legen Sie die volle Bandrolle oben auf den Träger. c. Stecken Sie die große Welle in die große Öffnung und drücken Sie die kleine Welle in die Führung ein.
Page 67: Retransfer-Band Wechseln
Retransfer-Band wechseln Vor dem Wechseln des Retransfer-Bands des Everest-Druckers muss das neue Band ausreichend lang an die Umgebungsbedingungen angepasst werden. Je größer der Temperatur- und/oder Feuchtigkeitsunterschied ist, desto mehr Zeit muss berücksichtigt werden. Bänder sind bei einer Temperatur zwischen 10 und 32 °C zu lagern. Vermeiden Sie Feuchtigkeit und direktes Sonnenlicht.
Page 68 Rimage Everest Printer 2. Entsorgen Sie das gebrauchte Retransfer- Band. 3. Legen Sie das neue Retransfer-Band ein. a. Nehmen Sie das Retransfer-Band aus der Verpackung. b. Mit der Zuführungsrolle auf der linken Seite führen Sie das Band um den Träger.
Page 69: Everest-Drucker Reinigen
Everest-Drucker reinigen Druckkopf reinigen Bevor Sie beginnen: Schalten Sie den Drucker aus. 1. Entfernen Sie das Druckband. a. Drücken Sie auf die beiden Verriegelungen an der Abdeckung, um die Seitenabdeckung zu öffnen. b. Klappen Sie die Seitenabdeckung nach unten. c. Öffnen Sie Verriegelung 1. d.
Page 70: Reinigungsrollen Reinigen
Rimage Everest Printer Reinigungsrollen reinigen Bevor Sie beginnen: Schalten Sie den Drucker aus. 1. Nehmen Sie das Druckband heraus. Eine detailierte Anleitung finden Sie auf Seite 23. 2. Um an die Reinigungsrollen zu gelangen, nehmen Sie die Zuführungsrolle (mit dem ungebrauchten Teil des Druckbands) von der Druckbandkasette ab.
Page 71: Luftfilter Reinigen
Luftfilter reinigen Bevor Sie beginnen: Schalten Sie den Drucker aus. 1. Bauen Sie den Luftfilter aus. a. Drehen Sie auf der Rückseite des Everest-Druckers die beiden Schrauben aus der Lüfterabdeckung heraus. b. Bauen Sie den Luftfilter aus. 2. Reinigen Sie den Luftfilter. a.
Page 72: Andruckrolle Reinigen
Rimage Everest Printer Andruckrolle reinigen Wichtig! Die Andruckrolle sollte nur bei Verringerung der Druckqualität gereinigt werden, wie etwa beim Auftreten weißer Flecke auf der bedruckten Disc. Bevor Sie beginnen: 1. Vergewissern Sie sich, dass der Drucker ausgeschaltet ist. 2. Stellen Sie den Drehcodierschalter auf der Rückseite des Druckers auf...
Page 73 4. Drücken Sie die Bedienertaste und lassen Sie sie wieder los, um den Diagnosemodus zu deaktivieren. 5. Schalten Sie den Drucker aus. 6. Bereiten Sie den Drucker für den Betrieb vor. a. Setzen Sie die Druckbandkasette ein. b. Schieben Sie den Retransfer-Bandträger ein. c.
Page 74: Weitere Informationen
Rimage Everest Printer Weitere Informationen Everest-Druckerspezifikationen Thema Beschreibung Druckgeschwindigkeit 60 Sekunden oder weniger bei CMY-Farben. (einschließlich Ein- 66 Sekunden bei CMY+W /Ausfahrzeit der Erster Druck nach 5 Minuten, einschließlich Aufwärmzeit. Schublade) Druckmodi Einfarbig, CMY und CMY+W Druckqualität Entsprechend 160 lpi (Zeilen pro Zoll) mit Variable-Dot-Technologie...
Page 75: Technischer Support Und Produkt-Updates
Technischer Support und Produkt-Updates Der Support für den Rimage Everest-Drucker erfolgt über Ihren Vertragshändler. Wichtig: Registrieren Sie Ihren Rimage Everest-Drucker, damit wir Sie über neue Upgrades informieren können. Sicherheitshinweise Durch dieses Handbuch und die Angaben auf dem Produkt wird der ordnungsgemäße und sichere Betrieb ermöglicht.
Page 76: Sicherheitstests
Rimage Everest Printer Sicherheitstests Produktname: Everest-Drucker Modell: CDPR21 Hinweis für USA Erklärung der Federal Communications Commission (FCC) Dieses Gerät entspricht den Bestimmungen von Teil 15 der FCC- Bestimmungen. Der Betrieb unterliegt den folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät darf durch Störungen selbst nicht beeinträchtigt werden,...
Page 77: Beschränkte Einjährige Garantie Für Den Rimage Everest-Drucker
Gültig ab dem Datum, an dem Rimage das Produkt an Sie liefert. • Werksreparatur: Lieferung an Rimage in Minnesota von einem Ort in den USA oder in Kanada bei einer normalen Bearbeitungszeit von 15 Geschäftstagen. Lieferung an Rimage in Deutschland von einem Ort in Europa bei einer normalen Bearbeitungszeit von 15 Geschäftstagen.
Page 78 ™ Rimage Everest Printer ユーザーガイド...
Page 80 が、移動もしくは無効となっている場合があります。本書は、サードパーティによって所有および運営されているインターネット上のサイトへのリンクを含みます。 Rimage Corporation は、サードパーティのサイトの内容に対しては、責任を負いかねます。 ©2006, Rimage Corporation Rimage™ は、Rimage Corporation の商標です。 Everest Printer™ は、Rimage Corporation の商標です。Dell® は、Dell Computer Corporation の登録商標です。FireWire® は、Apple Computer, Inc. の登録商標です。Macintosh® は、Apple Computer, Inc. の登録商標です。すべての商標および登録商標は、それぞれの所有者に帰属します。...
Page 81 • 印刷のヒント • 最新のファームウェアとドライバのダウンロードヨーロッパ Rimage Europe GmbH Hans-Böckler-Straße 7 63128 Dietzenbach, Germany 電話： +49-(0) 6074-8521-0 ファックス: +49-(0) 6074-8521-21 Rimage Europe テクニカルウェブサイト http://www.rimage.de/support.html 適切なサポートリンクを選択して、詳細情報を得ます。当社のウェブサイトで解決方法が見つからない場合は、 support@rimage.de のRimage Services Europe 宛に E メールをお送りください。ご使用の製品を選択します。ご使用の製品のページ...
Page 82 目次はじめに ... 1 プリンタの要件 ...1 オペレーティングシステムの要件... 1 メディアの要件 ... 1 リボンの要件... 1 ラベルデザインの要件... 2 Everest プリンタの部品の確認... 4 正面図...4 コントロールパネル ... 5 背面図...6 Everest プリンタのスイッチ ... 7 Everest プリンタの操作... 8 Everest プリンタの電源のオン・オフ ...8 Everest プリンタのドライバのインストール...8 Windows へのEverest プリンタドライバのインストール ... 8 Macintosh へのEverest プリンタ...
Page 83 Rimage Everest Printer 印刷リボンの交換...21 再転写リボンの交換 ...23 Everest プリンタのクリーニング ...25 印刷ヘッドのクリーニング ... 25 粘着ローラーのクリーニング... 26 エアフィルタのクリーニング... 27 プラテンローラーのクリーニング... 28 詳細 ... 30 Everest プリンタの仕様 ... 30 技術サポートと製品のアップデート... 31 安全情報 ... 31 安全性試験 ... 32 Rimage Everest プリンタの 1 年間保証 ... 33...
Page 84: はじめに
はじめに本マニュアルにより、Rimage Everest プリンタの操作、部品の確認および印刷設定に必要な情報が提供されます。開梱して、Everest プリンタをセットアップするには、製品に付属する Everest 開梱およびセットアップ取扱説明書を参照してください。プリンタの要件オペレーティングシステムの要件 Rimage Everest プリンタは、 Windows® 2000、XP、および Macintosh® OSX v 10.3/10.4 にのみ対応します。メディアの要件熱転写印刷用に表面がコーティングされたディスクを使用する必要があります。 Rimage Media Kits™ のメディアは、Everest プリンタで最適に使用されるように設計されています。 Rimage がすべてを保証する、熱再転写印刷可能ディスクおよびリボンの便利なパッケージである、Rimage Media Kits™ についての詳細は、800-445-8288 の Rimage にお問い合わせください。...
Page 85: ラベルデザインの要件
他のソフトウェアアプリケーションや、Macintosh コンピュータをご使用になる場合は、 Acrobat(.pdf) ファイル、 .jpg ファイル、または.tiff ファイルとしてラベルを作成することができます。重要！スタンドアロンの Everest プリンタまたは AutoEverest AutoPrinter をご使用の場合は、どのプログラムでデザインされたラベルファイルでも印刷できます。ご使用の Everest プリンタが Rimage オートローダ (AutoEverest AutoPrinter 以外) 上で動作し Windows に対応するソフトウェアを使用している場合は、Acrobat (.pdf) ファイルまたは CD Designer (.btw) ファイルの場合のみ、直接 Everest プリンタに印刷の指示ができます。 110632_L...
Page 86 ラベルの設計サイズ。フルサイズのディスク径は、120mm (4.723 インチ)。穴径は、15mm (0.59 インチ)。印刷範囲およびハブサイズは、ディスクの製造者によって変わります。印刷範囲 118 mm ハブサイズ 24 mm • メディア – Rimage Media Kits にあるメディアは、24mm～118mm の印刷範囲を有します。たいていのラベルについては、24mm と 118mm の印刷設定を推奨します。 Rimage がすべてを保証する、熱再転写印刷可能ディスクおよびリボンの便利なパッケージである、 Rimage Media Kits™ についての詳細は、800-445-8288 の Rimage にお問い合わせください。 110632_L はじめに...
Page 87: Everest プリンタの部品の確認
Rimage Everest Printer Everest プリンタの部品の確認本セクションには、Everest プリンタのハードウェアおよび特徴が記載されています。正面図サイドカバーラッチサイドカバーコントロールパネルプリンタトレイ 110632_L...
Page 88: コントロールパネル
コントロールパネルプリンタの前面に位置するコントロールパネルには、オペレータボタンおよび 4 個の表示ランプが含まれます。コントロールパネルにより Everest プリンタの監視および制御を行えます。ヒント：すべての表示ランプが点滅する場合、プリンタは、正常に起動していません。この問題を解決するには、以下のように処理します: 電源コードを外します。 Everest プリンタの電源がオフになります。モードスイッチを正しい位置にセットします。詳細に関しては、7ページの表を参照してください。電源コードを再度接続します。 Everest プリンタの電源がオンになります。画像名前オペレータボタンエラー表示ランプ CD 収納表示ランプアクティブ表示ランプ電源表示ランプ 110632_L Everest プリンタの部品の確認機能オペレータボタンは以下の作業で使用します: •...
Page 89: 背面図
Rimage Everest Printer 背面図 USB コネクタモードスイッチシリアルコネクタ電圧スイッチ電源コネクタ最初の輸送ネジ位置輸送ネジ保存位置 110632_L...
Page 90: Everest プリンタのスイッチ
モードスイッチ重要！モードスイッチを切り換えるときは、 Everest プリンタの電源をオフにする必要があります。モードスイッチは、ロータリースイッチで Everest プリンタの運転モードの設定に使用します。モードを切り換えるときは、プリンタの電源をオフにする必要があります。モードを切り換えた後で、プリンタの電源を再度オンにして切り替えを認識させる必要があります。スイッチ上の凹型の線によって選択されたモードが表示されます。重要：モードスイッチは、ご使用の機器の種類と一致するように設定する必要があります。スイッチ位置モード Everest スタンドアロン Rimage オートローダ AutoPrinter 診断ファームウェアの更新予約済み 5 – 9 交流電圧スイッチ交流電圧スイッチは、電源出力の交流電圧を選択するために使用します。警告！交流電圧スイッチをコンセントの交流電圧と一致するように設定します! 110632_L Everest プリンタの部品の確認...
Page 91: Everest プリンタの操作
Everest プリンタがオートローダ上にある場合、プリンタは、オートローダの電源がオンのとき、電源がオンになります。 Everest プリンタの電源をオフにするには、オートローダの電源をオフにします。 • Everest プリンタが、スタンドアロンである場合、電源を供給するために、 Everest プリンタの電源コードをコンセントに接続します。 Everest プリンタの電源をオフにするには、電源コードをコンセントから抜きます。 Everest プリンタのドライバのインストール印刷する前に、プリンタドライバをインストールする必要があります。 Rimage Everest プリンタが、組み込み PC や、コントロールセンターが同梱されているオートローダに搭載されている場合、Everest プリンタドライバはすでにインストール済みです。はじめる前に: USB ケーブルを接続します。電源コードを接続します。 Everest プリンタに電源が供給されていることを確認します。メモ： Everest プリンタがスタンドアロンである場合、 Everest プリンタには、電源コードを接...
Page 92: Macintosh へのEverest プリンタドライバのインストール
Macintosh への Everest プリンタドライバのインストール重要！ Everest プリンタをインストールするには、管理者アカウントでログインする必要があります。 1. プリンタドライバをインストールします。 a. ソフトウェア CD をコンピュータのディスクドライブに挿入します。 b. Rimage Everest インストーラを実行します。 c. [Install] ボタンを選択します。インストールが開始されます。 d. インストールが完了したら、[Quit]を選択します。インストールが完了して、インストールウィンドウが閉じます。 2. プリンタリストに Everest プリンタを追加します。 • OSX v 10.4 の使用 a. 操作： [システム環境設定] > [プリントとファクス] 。 [プリントとファクス] ウ...
Page 93: プリンタトレイへのCdの挿入
Rimage Everest Printer プリンタトレイへの CD の挿入この手順に従い、ディスクをプリンタトレイに入れます。重要！ディスクの記録面を引っかいたり傷付けたりしないように、ディスクをプリンタトレイに正しく入れます。 1. プリンタのトレイを開けるには、オペレータボタンを押します。 2. ディスクを、印刷可能面が上を向き、スタックリングが印刷パッドの方に向くように、印刷パッドの上に置きます。重要：このディスクをホールディングピンまたはセンタリングピンの上に置かないようにしてください。印刷パッドプリンタトレイセンタリングピンホールディングピン...
Page 94: Windows Pc上での印刷設定
Windows の [スタート] メニューから [印刷設定] にアクセスメモ：この方法を使用すると、印刷設定は、プリンタドライバ設定に保存されます。 CD Designer からラベルを印刷している場合、以下の手順に従います。 1. 操作: [スタート]>[コントロールパネル]>[プリンタと FAX]。 2. 適切な Everest プリンタ上で右クリックします。ドロップダウンメニューが表示されます。 3. ドロップダウンメニューの［印刷設定］を選択します。［Rimage Everest II 印刷設定］ダイアログが開きます。 CD Designer から［印刷設定］にアクセスメモ：この方法を使用すると、印刷設定は、ラベルファイルと一緒に保存され、プリンタドライバの設定の代わりに使用されます。 1. CD Designer から目的のラベルファイルを開きます。...
Page 95: メディアのサイズ、メディアの種類、方向およびリボンの種類の設定
Rimage Everest Printer メディアのサイズ、メディアの種類、方向およびリボンの種類の設定 1. [印刷設定] への移動 (11 ページを参照)。 2. [Main] タブを選択します。 3. 印刷設定の表示または変更を行います。 [Media Type] ドロップダウンリストの適切なメディアの種類を選択します。 [Media Size] ドロップダウンリストの適切なメディアサイズを選択します。 [Copies] 希望するコピー部数を選択します。 [Orientation] 目的の印字方向を選択します。 [Ribbon] ドロップダウンリストの適切なリボンの種類を選択します。 [CMY-White］CMY とホワイトを選択する場合、[Manual]手動または[Auto]自動を選択します: • [Manual] ラジオボタンを選択すると、1 個のカラーラベルファイルを送信し、次に、手動でプリンタに白背景の適用場所を教える、別のファイルを送信します。 • [Auto] のラジオボタンオプションを選択すると、自動的に白地を印刷します。...
Page 96: 印刷品質の設定、カラーマッチングおよび画像調整
印刷品質の設定、カラーマッチングおよび画像調整 1. [印刷設定] への移動 (11 ページを参照)。 2. [Advanced] タブを選択します。 3. 印刷設定の表示または変更を行います。 a. [Print Quality] 印刷品質ペインの、希望する印刷品質を選択します。 b. [Color Matching] カラーマッチングペインの希望するカラーマッチングを選択します。メモ：カラーマッチングの既定値は CMYK です。 c. [Image Adjustments] 画像調整ドロップダウンリストの [None] なし、[High Contrast] ハイコントラスト、 [Vivid Colors] 強い色彩、またはを選択します。...
Page 97: 印刷範囲の設定
Rimage Everest Printer 印刷範囲の設定この機能により、標準の CD/DVD 120 mm メディア用の印刷範囲設定を調整できます。この調整により、ディスクの縁に重ならずに、ディスクラベルを印刷する、外径および内径を設定することができます。ヒント：上に示すようなディスクの大部分は、以下の印刷範囲を有します。標準範囲外径 118 mm 内径 38 mm ハブ範囲外径 35 mm 内径 24 mm ヒント：上に示すようなディスクの大部分は、以下の印刷範囲を有します: 外径 118 mm 内径...
Page 98: 印刷位置および色濃度の調整
4. タスクバーの[Status Monitor] を選択します。 [Status Monitor] ダイアログがアクティブになります。ヒント： [Status] 状態タブで、現在のファームウェアのバージョン、印刷ジョブの進行状況、装着されているリボンの種類、および再転写シートの残量のパーセンテージなどの、 Everest プリンタについての情報を表示させることができます。 5. [Printer Information] プリンタ情報タブを選択します。 6. [Print Alignment Settings] 印刷位置設定の表示または変更。 a. [Print Alignment Settings] ペインの [Modify] ボタンを選択します。 b. 希望する印刷位置設定を選択します。 7. [Color Density Settings] 色濃度設定の表示または変更。...
Page 99: Macintosh の印刷設定
Rimage Everest Printer Macintosh の印刷設定印刷設定により、ディスク上に最良のラベルを作成するように Everest プリンタを設定できます。メモ：本セクションで説明されている設定の位置は、ラベルファイルの印刷に使用されるプログラムによって変わります。印刷設定の操作 1. 選択したアプリケーション中のラベルファイルを開きます。 2. [ファイル] メニューから [プリント] を選択します。 [プリント] ダイアログが開きます。 3. プリンタドロップダウンリストの [CDPR21] を選択します。メディアの種類、リボンの種類および印刷品質の設定 1. [印刷設定] への移動 (16 ページを参照)。 2. [プリセット] ペインのポップアップメニューの [Everest II Settings] を選択します。...
Page 100: カラーマッチング、輝度および閾値の設定
カラーマッチング、輝度および閾値の設定 1. [印刷設定] への移動 (16 ページを参照)。 2. [プリセット] ペインのポップアップメニューの [Everest II Colors] を選択します。 [Everest II Colors] ペインが表示されます。 3. 印刷設定の表示または変更を行います。 a. [Color Matching] ドロップダウンリストの希望するカラーマッチングを選択します。 b. [Matching Method] ドロップダウンリストの希望するマッチング方法を選択します。 c. 画像の輝度を変更するには、[Brightness] スライダーを動かします。 d. [Threshold] ドロップダウンリストの希望する閾値を選択します。 4. 希望する選択を行った後で、[プリント] を選択します。 110632_L Everest プリンタの操作...
Page 101: 印刷範囲の設定
Rimage Everest Printer 印刷範囲の設定この機能により、標準の CD/DVD 120 mm メディア用の印刷範囲設定を調整できます。この調整により、ディスクの縁に重ならずに、ディスクラベルを印刷する、外径および内径を設定することができます。ヒント：上に示すようなディスクの大部分は、以下の印刷範囲を有します。標準範囲外径 118 mm 内径 38 mm ハブ範囲外径 35 mm 内径 24 mm ヒント：上に示すようなディスクの大部分は、以下の印刷範囲を有します: 外径 118 mm 内径...
Page 102: 印刷位置および色濃度の調整
印刷位置および色濃度の調整 [Everest II Utility] で印刷位置および色濃度を調整できます。ヒント： Everest II Utility により、現在のファームウェアのバージョン、シリアル番号、および装着されているリボンの種類などの情報を表示させることができます。 Everest II Utility により、プリンタファームウェアをアップデートすることもできます。 1. Everest II Utility に移動します。メモ： Everest II Utility における設定は、Everest プリンタが、アイドル状態 (現在、どの仕事の印刷もしていない)のときにのみ変更できます。 a. 移動： [プリントとファクス] ウィンドウが開きます。 b. OS X v10.3 をご使用の場合は、[プリントとファクス] ウィンドウで、[プリンタを設定] を選択します。プリンタリストが開きます。 c.
Page 103: Everest プリンタのメンテナンス
Rimage Everest Printer Everest プリンタのメンテナンス重要！最適性能を発揮させるために、 Everest プリンタの周囲を綺麗で埃のない環境に保ちます。 Everest プリンタが最適性能で動作することを維持するには、 Everest プリンタをメンテナンスする必要があります。メンテナンス作業および頻度については、下表に説明されています。メンテナンススケジュール作業印刷リボンの交換再転写リボンの交換印刷ヘッドの清掃粘着ローラーのクリーニングエアフィルタのクリーニングプラテンローラーのクリーニング必要なツール: ヒント：最良の結果を出すには、 Everest クリーニングキットをご使用ください。以下のツールを含みます。 • 長い柄のついたスポンジ • 高品質イソプロピルアルコール頻度...
Page 104: 印刷リボンの交換
印刷リボンの交換 Everest プリンタのリボンを交換する前に、新しいリボンが環境に慣れるように時間を置きます。温度や湿度の差が大きいときは、更に時間を置きます。重要！リボンは、50°F～90°F (10°C～32°C) の温度の場所で保管する必要があります。湿気と直射日光を避けます。リボンの再使用はしないでください。はじめる前に: プリンタの電源をオフにします。 1. 印刷リボンを外します。 a. カバーの 2 つのラッチを押してサイドカバーを開きます。 b. サイドカバーを下げます。 c. ラッチ 1 を、反時計方向に回します。 d. 印刷リボンキャリヤを取り外します。 e. キャリヤから印刷リボンを取り外します。 2. 使用済みの印刷リボンを廃棄します。ヒント：印刷リボンが外れている間に、クリーニング作業を...
Page 105 Rimage Everest Printer 3. 新しい印刷リボンを装着します。包装容器から新しいリボンを取り出します。印刷リボンの供給ロールの端をキャリヤの上端に取り付けます。太いシャフトを大きな穴に挿入し、細いシャフトを所定の位置に押し込みます。メモ：リボンが、粘着ローラーの上に来るようにする必要があります。 d. ガイドローラーの回りをリボンで包みます。 e. 巻き取りロールを取り付けます。リボンが揃い、平らになるように巻き取りロールを回転させます。ヒント：リボンをまっすぐに伸ばすために、粘着ローラーからリボンを持ち上げる必要があるかも知れません。メモ：単色のリボンを装着した場合は、リボンのインク部分が巻き取りロ...
Page 106: 再転写リボンの交換
再転写リボンの交換 Everest プリンタのリボンを交換する前に、新しいリボンが環境に慣れるように時間を置きます。温度や湿度の差が大きいときは、更に時間を置きます。リボンは、50°F～90°F (10°C～32°C) の温度の場所で保管する必要があります。湿気と直射日光を避けます。リボンの再使用はしないでください。はじめる前に: プリンタの電源をオフにします。 1. 再転写リボンを外します。 a. カバーの 2 つのラッチを押してサイドカバーを開きます。 b. サイドカバーを下げます。 c. ラッチ 1、ラッチ 2 およびラッチ 3 を外します。 d. 再転写リボンキャリヤを引き出します。メモ：再転写リボンキャリヤは、プリンタから取り外すことはできません。 e. キャリヤから再転写リボンを外すには、再転写ロールを持ち上げ、再転写...
Page 107 Rimage Everest Printer 2. 使用済みのリボンは、廃棄します。 3. 新しい再転写リボンを装着します。 a. 包装容器から新しいリボンを取り出します。 b. 左側の供給ロールと一緒に、両方の再転写ロールを再転写リボンキャリヤの下に滑り込ませます。 c. 供給ロールをキャリヤの左側に取り付け、ロールを所定の位置にはめ込みます。 d. 巻き取りロールを持ち上げ、ガイドローラーの所に持ってゆき、所定の位置にはめ込みます。 e. 再転写リボンが、リボンガイドの全箇所に渡って、揃っていて、真っ直ぐであるようにします。リボンのたるみを取るために、巻き取りロールを反時計方向に回します 4. プリンタを元に戻します。 a. 再転写キャリヤをプリンタの中に戻します。 b. ラッチ 1、ラッチ 2 およびラッチ 3 を閉じます。...
Page 108: Everest プリンタのクリーニング
Everest プリンタのクリーニング印刷ヘッドのクリーニングはじめる前に: プリンタの電源をオフにします。 1. 印刷ヘッドに手を伸ばします。 a. カバーの 2 つのラッチを押してサイドカバーを開きます。 b. サイドカバーを下げます。 c. ラッチ 1 を解放します。 d. 印刷リボンキャリヤを取り外します。特定の指示については、21ページを参照してください。 2. 印刷ヘッドを清掃します。警告！印刷ヘッドの端から端までふきます。印刷ヘッドの中央でふくのを止めないでください。警告！印刷ヘッドに傷をつけないようにしてください。画像の白領域は、清掃範囲を示します。 a. スポンジにイソプロピルアルコールを塗布します。 b. スポンジを使用して印刷ヘッドの端から端までふきます。 c. 印刷ヘッドに埃や破片が無くなるまで必要に応じて繰り返します。 d.
Page 109: 粘着ローラーのクリーニング
Rimage Everest Printer 粘着ローラーのクリーニングはじめる前に: プリンタの電源をオフにします。 1. 印刷リボンを外します。特定の指示については、21ページを参照してください。 2. 粘着ローラーを扱うには、印刷リボンキャリヤから供給ロール (未使用部分) を取り外します。 3. 粘着ローラーを清掃します。 a. スポンジにイソプロピルアルコールを塗布します。 b. スポンジを使用して粘着ローラー 1 を清掃します。 c. スポンジを使用して、リボンキャリヤの他の部分から、ろう状の蓄積を取り除きます。 d. 供給ロールをリボンキャリヤに再取り付けします。 e. スポンジを使用して、プリンタの内部の粘着ローラー 2 をふきます。...
Page 110: エアフィルタのクリーニング
エアフィルタのクリーニングはじめる前に: プリンタの電源をオフにします。 1. エアフィルタを取り外します。 a. Everest プリンタの背面で、ファンカバーを留めている 2 本のネジを取り外します。 b. エアフィルタを取り外します。 2. エアフィルタを清掃します。 a. 水を使用してエアフィルタを清掃します。 b. エアフィルタを乾かします。 3. 使用するプリンタの準備をします。 a. エアフィルタが乾いたら、ファンカバーの中に入れます。 b. 2 本のネジを使用してファンカバーを留めます。 c. プリンタの電源をオンにします。プリンタの準備ができました。 110632_L Everest プリンタのメンテナンスファンカバーネジ...
Page 111: プラテンローラーのクリーニング
Rimage Everest Printer プラテンローラーのクリーニング重要！プラテンローラーのクリーニングは、印刷したディスクに、白い染みのような、印刷品質の低下に気付いたときにのみ行ってください。はじめる前に: 1. プリンタの電源を確実にオフにします。 2. プリンタの背面で、モードスイッチをポジション 3 (診断モード) にします。 3. プリンタの電源をオンにします。 1. プラテンローラーの取り扱い。 a. カバーの 2 つのラッチを押してサイドカバーを開きます。 b. サイドカバーを下げます。 c. ラッチ 1、ラッチ 2 およびラッチ 3 を解放します。...
Page 112 4. オペレータボタンを押して離し、診断モードから抜け出ます。 5. プリンタの電源をオフにします。 6. 使用するプリンタの準備をします。 a. 印刷リボンキャリヤを取り付けます。再転写リボンキャリヤを取り付けます。 c. すべてのラッチを掛けます。 d. サイドカバーを閉めます。 e. モードスイッチを正しい動作位置に回します。詳細については、7ページを参照してください。プリンタの電源をオンにします。プリンタの準備ができました。 110632_L Everest プリンタのメンテナンス...
Page 113: Everest プリンタの仕様
Rimage Everest Printer 詳細 Everest プリンタの仕様項目説明印刷速度 (トレイへの出 CMY カラー範囲に対して 60 秒以内。し入れを含む) CMY+W に対して 66 秒最初の印刷は 5 分で、ウォームアップ時間を含む。印刷モード単色、CMY および CMY+W 印刷品質可変ドット技術を使用し、160 LPI (Line Per Inch: インチ当たりの線) と同等メディアの種類 Everest 準拠コーティングの CD または DVD リボン...
Page 114: 技術サポートと製品のアップデート
技術サポートと製品のアップデート Rimage Everest プリンタのサポートは、認定再販業者を通して利用できます。重要：更新情報をお知らせできるよう、Rimage Everest プリンタを登録してください。安全情報本マニュアルおよび製品に関する指示により、適切で安全な操作が可能になります。は、ご使用者およびその他の方を傷害から保護し、機器を損傷から保護するのに役立ちます。警告！ ANSI (American National Standard Institute): 米国規格協会) 標準に従い、警告はを、機器の操作または保守を行っている人間に及ぼす状況を示すために使用されます。注意：本ガイドラインが守られない場合には、機器、製品、ソフトウェアまたはデータに損失または損傷が生じる恐れがあります。安全性を確実にするには、ユーザーガイドに記載されている予防策をお読みになり、機器のご使用前にその意味する内容に精通してください。安全対策警告！本プリンタには、本体の背面の電圧スライドスイッチがあります。使用圧に設定されているかチェックします。交流の 110V または 220V 以外の電圧は使用しないでください。これにより火事や電気ショックが発生することになる可能性があります。警告！プリンタを分解したり、これにツールを使用したりしないでください。すべて...
Page 115: 安全性試験
Rimage Everest Printer 安全性試験製品名: Everest プリンタモデル： CDPR21 米国に対する注意連邦通信委員会 (FCC) の声明本装置は、FCC 規則の第 15 章に適合します。条件に従います: (1) 本装置は、有害な妨害を発生してはいけません、および (2) 本装置は、好ましくない動作を引き起こす妨害を含むどのような妨害も受け入れなければなりません。 FCC の追加声明本機に非認定の変更を行うと、本機を操作するユーザーの権限が FCC によって取り消されることになる場合があります。製品安全声明本製品は、UL 規格 1950 第 3 版に適合します。カナダでの注意カナダ通信局 (DOC) の声明...
Page 116: Rimage Everest プリンタの 1 年間保証
が優先されます。本保証のいずれかの条件が不正または強制不能であっても、その他の条件の合法性および法的強制力が影響を受けたり損われたりすることはありません。本保証は、法律の規則に抵触せずに、ミネソタ州の法律の下で判断されます。どのような不具合の申し出も、そのような不具合もしくは欠陥が最初に発見されてから 5 日以内に書面による通知が Rimage に届く必要があります。保証サービスについては、(952)946-0004 の Rimage に電話してください。上記の限定保証は、Perfect Image® CD プリンタの Rimage Everest 群に関連する Rimage の唯一の保証です。書面、口頭、明示、または暗黙を問わず、あるいは契約または法令によるかを問わず、特定目的に対する商品性または適合性の保証を含み、またそれに限定されることなく、Rimage はその他のすべての保証を除外し、拒否します。いかなる場合も、本保証における Rimage の不利益が Rimage の自由裁量で判断する保証対象製品の修理または交換の負担を超えることはありません。また、いかなる場合も、本保証における Rimage の不利益が上記の限定を制限することなく保証対象製品の価格を超えることはありません。...
Page 117 ™ Rimage Everest Printer Manuel d'utilisation...
Page 119 Rimage Corporation se réserve le droit d'apporter des améliorations à l'équipement et au logiciel décrits dans ce document à tout moment et sans préavis. Rimage Corporation se réserve le droit de réviser cette publication et d’y apporter des modifications ponctuelles sans obligation d’aviser quiconque de telles révisions ou modifications.
Page 120: Information Sur L'assistance
• La transcription exacte du message d'erreur reçu. Apprenez-en plus en ligne Sur www.rimage.com/support.html, vous découvrirez les services et l'assistance de classe mondiale offerts par Rimage. Sélectionnez la famille de produits. À partir de la page du produit, vous pouvez accéder aux : •...
Page 121 Table des matières Introduction ... 1 Spécifications de l'imprimante ...1 Spécifications du système d'exploitation ... 1 Spécifications des supports... 1 Spécifications des rubans ... 1 Spécifications de conception des étiquettes ... 2 Identification des pièces de l'imprimante Everest ... 4 Vue de face ...4 Panneau de commande ...
Page 122 Pour en savoir plus ... 30 Spécifications de l'imprimante Everest... 30 Assistance technique et mises à jour du produit ... 31 Informations sur la sécurité ... 31 Tests de sécurité ... 32 Garantie limitée d'un an de l'imprimante Rimage Everest... 33...
Page 123: Introduction
Les supports contenus dans les Rimage Media Kits™ sont conçus pour une utilisation optimale avec les imprimantes Everest. Pour de plus amples informations sur les Rimage Media Kits™ – des packs pratiques de rubans et de disques pour impression par retransfert thermique, tous garantis par Rimage – contactez Rimage au 800-445-8288.
Page 124: Spécifications De Conception Des Étiquettes
Le logiciel compatible Windows de l'imprimante Everest est accompagné d'un éditeur d'étiquettes dénommé CD Designer™, qui est installé sur votre PC au cours d'une installation normale du logiciel Rimage. Si votre PC fonctionne sous Windows, vous pouvez utiliser CD Designer pour concevoir vos étiquettes.
Page 125 24 à 118 mm. Sur la plupart des étiquettes, les paramètres d'impression de 24 mm et de 118 mm sont recommandés. Pour de plus amples informations sur les Rimage Media Kits™ – des packs pratiques de rubans et de disques pour impression par retransfert thermique, tous garantis par Rimage –...
Page 126: Identification Des Pièces De L'imprimante Everest
Rimage Everest Printer Identification des pièces de l'imprimante Everest Cette section décrit le matériel et les caractéristiques de l'imprimante Everest. Vue de face Panneau latéral Panneau de commande Systèmes de verrouillage du panneau latéral Plateau de l'imprimante 110632_L...
Page 127: Panneau De Commande
Panneau de commande Le panneau de commande, situé en face avant de l'imprimante, comprend un bouton de commande et quatre voyants lumineux. Le panneau de commande vous permet de surveiller et de commander l'imprimante Everest. Conseil : Si tous les voyants lumineux clignotent, l'imprimante n'a pas été...
Page 128: Vue Arrière
Rimage Everest Printer Vue arrière Connecteur USB Connecteur série Commutateur de mode Commutateur de tension Connecteur d'alimentation Position d'origine de la vis d'expédition Position de stockage de la vis d'expédition 110632_L...
Page 129: Commutateurs De L'imprimante Everest
Commutateurs de l'imprimante Everest Il existe deux commutateurs sur l'arrière de l'imprimante Everest : le commutateur de mode et le commutateur de tension alternative. Commutateur de mode Important ! Vous devez mettre l'imprimante Everest hors tension avant de modifier la position du commutateur de mode.
Page 130: Fonctionnement De L'imprimante Everest
Everest hors tension, débranchez le cordon d'alimentation. Installation du pilote de l'imprimante Everest Avant d'imprimer, vous devez installer le pilote de l'imprimante. Si votre imprimante Rimage Everest comprend un chargeur automatique avec un centre de commande ou un PC intégré, le pilote de l'imprimante Everest est déjà...
Page 131: Installation Du Pilote De L'imprimante Everest Sous Macintosh
1. Installez le pilote de l'imprimante. a. Insérez le CD du logiciel dans le lecteur de l'ordinateur. b. Exécutez l'installateur Rimage Everest. c. Sélectionnez le bouton Installer. L'installation commence. d. Lorsque l'installation est terminée, sélectionnez Quitter. L'installation se termine et la fenêtre d'installation se ferme.
Page 132: Positionnement D'un Cd Sur Le Plateau De L'imprimante
Rimage Everest Printer Positionnement d'un CD sur le plateau de l'imprimante Vous devez utiliser cette procédure pour positionner un disque sur le plateau de l'imprimante. Important ! Afin d'éviter de rayer ou d'endommager la surface d'enregistrement du disque, vous devez positionner correctement ce dernier sur le plateau de l'imprimante.
Page 133: Configuration De Vos Préférences D'impression Sur Un Pc Sous Windows
Propriétés. La boîte de dialogue Propriétés de la Rimage Everest II s'ouvre. Dans la boîte de dialogue Propriétés de la Rimage Everest II, sélectionnez l'onglet Avancé. En partie inférieure de l'onglet Avancé, sélectionnez Impression dialogue Impression par défaut de la Rimage Everest II s'ouvre.
Page 134: Définition De La Taille, Du Type Et De L'orientation Du Support Ainsi Que Du Type De Ruban
Rimage Everest Printer Définition de la taille, du type et de l'orientation du support ainsi que du type de ruban 1. Naviguez jusqu'aux préférences d'impression (reportez-vous à la page 11). 2. Sélectionnez l'onglet Principal. 3. Consultez ou modifiez les préférences d'impression.
Page 135: Définition De La Qualité D'impression, De La Correspondance Des Couleurs Et Des Réglages De L'image
Définition de la qualité d'impression, de la correspondance des couleurs et des réglages de l'image 1. Naviguez jusqu'aux préférences d'impression (reportez-vous à la page 11). 2. Sélectionnez l'onglet Avancé. 3. Consultez ou modifiez les préférences d'impression. a. Dans la sous-fenêtre Qualité d'impression, sélectionnez la qualité d'impression désirée. b.
Page 136: Définition De La Zone D'impression
Rimage Everest Printer Définition de la zone d'impression Cette fonctionnalité vous permet de régler les paramètres de la zone imprimable pour les CD/DVD de 120 mm. Ceci vous permet de définir les diamètres externes et internes pour imprimer l'étiquette sans empiéter sur les bords du disque.
Page 137: Réglages De L'alignement Et De La Densité Des Couleurs
Réglages de l'alignement et de la densité des couleurs 1. Naviguez jusqu'aux préférences d'impression (reportez-vous à la page 11). 2. Sélectionnez l'onglet Utilitaires. 3. Sur l'onglet Utilitaires, sélectionnez Écran d'état. La boîte de dialogue Écran d'état s'affiche en réduction sur votre barre d'état. 4.
Page 138: Configuration De Vos Préférences D'impression Sur Un Macintosh
Rimage Everest Printer Configuration de vos préférences d'impression sur un Macintosh Les préférences d'impression vous permettent de configurer votre imprimante Everest pour qu'elle produise les meilleures étiquettes possibles sur vos disques. Remarque : L'emplacement des préférences décrites dans cette section variera en fonction du programme utilisé...
Page 139: Définition De La Correspondance Des Couleurs, De La Luminosité Et Du Seuil
Définition de la correspondance des couleurs, de la luminosité et du seuil 1. Naviguez jusqu'aux préférences d'impression (reportez-vous à la page 16). 2. Sur le menu contextuel de la sous-fenêtre des préréglages, sélectionnez Couleurs de l'Everest II. La sous-fenêtre Couleurs de l'Everest II s'affiche. 3.
Page 140: Définition De La Zone D'impression
Rimage Everest Printer Définition de la zone d'impression Cette fonctionnalité vous permet de régler les paramètres de la zone imprimable pour les CD/DVD de 120 mm. Ceci vous permet de définir les diamètres externes et internes pour imprimer l'étiquette sans empiéter sur les bords du disque.
Page 141: Réglages De L'alignement Et De La Densité Des Couleurs
Réglages de l'alignement et de la densité des couleurs Dans les utilitaires Everest II, vous pouvez régler l'alignement et la densité des couleurs. Conseil : Les utilitaires Everest II vous permettent de visualiser des informations telles que la version actuelle du micrologiciel, le numéro de série et le type de ruban monté. Au moyen des utilitaires Everest II, vous pouvez aussi mettre à...
Page 142: Maintenance De L'imprimante Everest
Rimage Everest Printer Maintenance de l'imprimante Everest Important ! Afin d'obtenir les meilleures performances, vous devez utiliser l'imprimante Everest dans un environnement propre et à l'abri des poussières. Pour conserver les performances optimales de fonctionnement de l'imprimante Everest, vous devez en assurer la maintenance. Les tâches et la fréquence des maintenances sont décrites dans le tableau ci-dessous.
Page 143: Changement Du Ruban D'impression
Changement du ruban d'impression Avant de changer le ruban d'impression Everest, vous devez donner le temps au nouveau ruban de s'acclimater à l'environnement. Laissez plus de temps pour les températures élevées et/ou les différences d'humidité. Important ! Les rubans doivent être stockés à une température comprise entre 10 et 32 °C (50 et 90°...
Page 144 Rimage Everest Printer 3. Montez le nouveau ruban d'impression. a. Retirez le ruban d'impression de son emballage. b. Positionnez l'extrémité du ruban d'impression qui se monte sur le rouleau d'alimentation sur le dessus du support. c. Insérez le grand mandrin...
Page 145: Changement Du Ruban De Retransfert
Changement du ruban de retransfert Avant de changer le ruban de retransfert de l'Everest, vous devez donner le temps au nouveau ruban de s'acclimater à l'environnement. Laissez plus de temps pour les températures élevées et/ou les différences d'humidité. Les rubans doivent être stockés à une température comprise entre 10 et 32 °C (50 et 90° F). Évitez l'humidité...
Page 146 Rimage Everest Printer 2. Mettez le ruban de retransfert usagé au rebut. 3. Montez le nouveau ruban de retransfert. a. Retirez le ruban de retransfert de son emballage. b. Avec le rouleau d'alimentation sur le côté gauche, faites glisser les rouleaux de retransfert sous le support du ruban de retransfert.
Page 147: Nettoyage De L'imprimante Everest
Nettoyage de l'imprimante Everest Nettoyage de la tête d'impression Avant de commencer : Mettez l'imprimante hors tension. 1. Accédez à la tête d'impression. a. Appuyez sur les deux systèmes de verrouillage du panneau afin de libérer le panneau latéral. b. Abaissez le panneau latéral. c.
Page 148: Nettoyage Des Rouleaux Amoureux
Rimage Everest Printer Nettoyage des rouleaux amoureux Avant de commencer : Mettez l'imprimante hors tension. 1. Retirez le ruban d'impression. Pour des instructions spécifiques, reportez- vous à la page 23. 2. Pour accéder aux rouleaux amoureux, retirez du support du ruban le rouleau d'alimentation (la partie non utilisée) du ruban d'impression.
Page 149: Nettoyage Du Filtre À Air
Nettoyage du filtre à air Avant de commencer : Mettez l'imprimante hors tension. 1. Démontez le filtre à air. a. À l'arrière de l'imprimante Everest, dévissez les deux vis maintenant le couvercle du ventilateur. b. Démontez le filtre à air. 2.
Page 150: Nettoyage Du Rouleau De La Platine
Rimage Everest Printer Nettoyage du rouleau de la platine Important ! Le rouleau de la platine ne doit être nettoyé que si vous remarquez une diminution de la qualité de l'impression, des taches blanches par exemple, sur le disque imprimé.
Page 151 4. Appuyez brièvement sur le bouton de commande pour quitter le mode diagnostic. 5. Mettez l'imprimante hors tension. 6. Préparez l'imprimante à l'utilisation. a. Montez le support du ruban d'impression. b. Montez le support du ruban de retransfert. c. Fermez tous les systèmes de verrouillage. d.
Page 152: Pour En Savoir Plus
Rimage Everest Printer Pour en savoir plus Spécifications de l'imprimante Everest Élément Description Vitesse d'impression (y 60 secondes ou moins pour une couverture couleur CMJ. compris la durée du cycle 66 secondes pour CMJ-Blanc du plateau) La première impression dure 5 minutes et comprend la période de préchauffage.
Page 153: Assistance Technique Et Mises À Jour Du Produit
à pas, doivent être remplacés par des composants agréés par Rimage afin de conserver l'agrément de sécurité émis par UL. Attention ! Cette imprimante n'est pas équipée d'un interrupteur d'alimentation. L'alimentation est complète interrompue en débranchant le cordon d'alimentatio...
Page 154: Tests De Sécurité
Rimage Everest Printer Tests de sécurité Nom du produit : Imprimante Everest Modèle : CDPR21 Avis pour les États-Unis d'Amérique Déclaration de la Federal Communications Commission (FCC) (Commission fédérale des communications des États-Unis) Cet appareil est conforme à l’article 15 du règlement de la FCC. Son utilisation est sujette aux conditions suivantes : (1) Ce dispositif ne doit pas générer d’interférences nuisibles et (2) doit accepter les interférences...
Page 155: Garantie Limitée D'un An De L'imprimante Rimage Everest
Les consommables de l'imprimante y compris les rubans, les feuilles de retransfert ou la tête d'impression. Vous pouvez ne pas attribuer cette garantie sans le consentement écrit de Rimage. Rimage est le bénéficiaire visé de cette garantie ; s'il existe des incohérences entre cette garantie et tout autre accord inclus avec ou se rapportant à...
Page 156 ™ Rimage Everest Printer Guía del usuario...
Page 158 Rimage Corporation se reserva el derecho de revisar esta publicación y de realizar cambios de vez en cuando al contenido de la misma, no siendo obligación de Rimage Corporation avisar a...
Page 159: Información De Soporte
La descripción funcional y técnica del problema. • El mensaje de error exacto recibido. Obtenga información adicional en línea En www.rimage.com/support.html, encontrará el soporte y los servicios de primera línea de Rimage. Seleccione su familia de productos. Desde la página del producto puede acceder a: •...
Page 160 Contenido Introducción... 1 Requisitos de la impresora ...1 Requisitos del sistema operativo... 1 Requisitos de medios ... 1 Requisitos de la cinta ... 1 Requisitos del diseño de etiquetas... 2 Identificación de las piezas de la impresora Everest... 4 Vista delantera...4 Panel de control ...
Page 161 Limpiar el rodillo de la platina... 29 Información adicional ... 31 Especificaciones de la impresora Everest... 31 Soporte técnico y actualizaciones de productos ... 32 Información de seguridad... 32 Prueba de seguridad ... 33 Garantía limitada de 1 año de Rimage Everest Printer... 34...
Page 162: Introducción
Requisitos de medios Debe utilizar discos recubiertos con una superficie diseñada para impresión de retransferencia térmica. Los medios de Rimage Media Kits™ están diseñados para un uso óptimo en la impresora Everest. Para obtener más información acerca de Rimage Media Kits™ (prácticos paquetes de discos imprimibles por retransferencia térmica y cintas, garantizados por Rimage), comuníquese con...
Page 163: Requisitos Del Diseño De Etiquetas
El software de la impresora Everest compatible con Windows incluye un editor de etiquetas denominado CD Designer™, que se instala en el equipo durante una instalación típica del software Rimage. Si tiene Windows en su equipo, puede utilizar CD Designer para diseñar sus etiquetas.
Page 164 24 mm • Medios: el medio de Rimage Media Kits™ tiene un área de impresión de 24-118 mm. En la mayoría de las etiquetas, la configuración de impresión recomendada es de 24 mm y 118 mm. Para obtener más información acerca de Rimage Media Kits™ (prácticos paquetes de discos imprimibles de retransferencia térmica y cintas, garantizados por Rimage),...
Page 165: Identificación De Las Piezas De La Impresora Everest
Rimage Everest Printer Identificación de las piezas de la impresora Everest En esta sección se describen el hardware y las funciones de la impresora Everest. Vista delantera Cubierta lateral Panel de control Seguros de la cubierta lateral Gaveta de la...
Page 166: Panel De Control
Panel de control En el panel de control, ubicado en la parte delantera de la impresora, hay cuatro luces indicadoras y un botón de funcionamiento. Mediante el panel de control puede monitorear y controlar la impresora Everest. Sugerencia: si todas las luces parpadean, la impresora no se inicializó correctamente.
Page 167: Vista Posterior
Rimage Everest Printer Vista posterior Conector USB Conector serial Interruptor de modo Interruptor de voltaje Conector de alimentación Posición del tornillo de transporte original Posición de almacenamiento del tornillo de transporte 110632_L...
Page 168: Interruptores De La Impresora Everest
Interruptores de la impresora Everest En la parte posterior de la impresora Everest hay dos interruptores: el interruptor de modo y el interruptor de voltaje de Interruptor de modo ¡Importante! Antes de cambiar el interruptor de modo, debe apagar la impresora Everest. El interruptor de modo es un interruptor giratorio que se utiliza para ajustar el modo operativo de la impresora Everest.
Page 169: Funcionamiento De La Impresora Everest
Instalación del controlador de la impresora Everest Antes de imprimir, debe instalar el controlador de la impresora. Si su impresora Rimage Everest estaba incluida con un autoloader que tiene un equipo o centro de control incorporado, el controlador de la impresora Everest ya está...
Page 170: Instalación Del Controlador De La Impresora Everest En Macintosh
1. Instale el controlador de la impresora. a. Inserte el CD del software en la unidad de disco del equipo. b. Ejecute el programa Rimage Everest Installer (Instalador de Rimage Everest). c. Seleccione el botón Install (Instalar). Comienza la instalación.
Page 171: Colocación De Un Cd En La Gaveta De La Impresora
Rimage Everest Printer Colocación de un CD en la gaveta de la impresora Siga este procedimiento para colocar un disco en la gaveta de la impresora. ¡Importante! Para no rayar ni dañar la superficie de grabación del disco, debe colocar correctamente el disco en la gaveta de la impresora.
Page 172: Configuración De Las Preferencias De Impresión En Un Equipo Con Windows
3. En el menú desplegable, seleccione Printing Preferences (Preferencias de impresión). Se abre el cuadro de diálogo Rimage Everest II Printing Preferences (Preferencias de impresión de Rimage Everest II). Acceso a las preferencias de impresión a través de CD Designer Nota: con este método, las preferencias de impresión se guardan con el archivo de la...
Page 173 3. En el menú desplegable, seleccione Properties (Propiedades). Se abre el cuadro de diálogo Rimage Everest II Properties (Propiedades de Rimage Everest II). 4. En el cuadro de diálogo Rimage Everest II Properties (Propiedades de Rimage Everest II), seleccione la ficha Advanced (Opciones avanzadas).
Page 174: Configuración Del Tamaño De Medios, Tipo De Medios, Orientación Y Tipo De Cinta
Configuración del tamaño de medios, tipo de medios, orientación y tipo de cinta 1. Vaya a las preferencias de impression (consulte la página 11). 2. Seleccione la solapa Main (Principal). 3. Vea o cambie las preferencias de impresión. a. En la lista desplegable Media Type (Tipo de medios), seleccione el valor de Media Type (Tipo de medios) correspondiente.
Page 175: Configuración De La Calidad De Impresión, Combinación De Colores Y Ajustes De Imagen
Rimage Everest Printer Configuración de la calidad de impresión, combinación de colores y ajustes de imagen 1. Vaya a las preferencias de impression (consulte la página 11). 2. Seleccione la solapa Advanced (Opciones avanzadas). 3. Vea o cambie las preferencias de impresión.
Page 176: Configuración Del Área De Impresión
Configuración del área de impresión Mediante esta funcionalidad puede ajustar la configuración del área de impresión para el medio de 120 mm CD/DVD estándar. De esta forma puede configurar los diámetros externo e interno para imprimir la etiqueta del disco sin sobrepasar sus bordes. Sugerencia: la mayoría de los discos, como el que aparece más arriba, tienen...
Page 177: Ajuste De La Alineación Y De La Densidad Del Color De Impresión
5. Seleccione la solapa Printer Information (Información de la impresora). 6. Vea o cambie la configuración de alineación de impresión. a. En el panel Print Alignment Settings (Configuración de alineación de impresión), seleccione el botón Modify (Modificar).
Page 178: Configuración De Las Preferencias De Impresión En Un Equipo Macintosh
2. En el menú File (Archivo), seleccione Print (Imprimir). Se abre el cuadro de diálogo Print (Imprimir). 3. En la lista desplegable Printer (Impresora), seleccione CDPR21. Configuración del tipo de medios, tipo de cinta y calidad de impresión 1. Vaya a las preferencias de impression (consulte la página 17).
Page 179: Configuración De Combinación, Brillo Y Umbral De Colores
Rimage Everest Printer Configuración de combinación, brillo y umbral de colores 1. Vaya a las preferencias de impression (consulte la página 17). 2. En el menú emergente del panel de preconfiguraciones, seleccione Everest II Colors (Colores de Everest II). Se abre el panel Everest II Colors (Colores de Everest II).
Page 180: Configuración Del Área De Impresión
Configuración del área de impresión Mediante esta funcionalidad puede ajustar la configuración del área de impresión para el material de CD/DVD estándar de 120 mm. De esta forma puede configurar los diámetros externo e interno para imprimir la etiqueta del disco sin sobrepasar sus bordes. Sugerencia: la mayoría de los discos, como el que aparece más arriba, tienen...
Page 181: Ajuste De La Alineación De Impresión Y La Densidad Del Color
Si utiliza OS X versión 10.3, seleccione Set up Printers (Configurar impresoras) en la ventana Print & Fax (Impresora y fax). Se abre la lista Printer (Impresoras). c. En la lista de impresoras, seleccione CDPR21. Se abre la ventana CDPR21.
Page 182: Mantenimiento De La Impresora Everest
Mantenimiento de la impresora Everest ¡Importante! Para un funcionamiento óptimo, ubique la impresora Everest en un ambiente limpio, sin polvo. Para que la impresora Everest funcione a plena capacidad, se le debe efectuar el servicio de mantenimiento correspondiente. Las tareas de mantenimiento y su frecuencia se detallan en la tabla que aparece a continuación.
Page 183: Cambio De La Cinta De Impresión
Rimage Everest Printer Cambio de la cinta de impresión Antes de cambiar la cinta de impresión Everest, deje que la cinta nueva se aclimate al ambiente. Si hay mayores diferencias de temperatura y/o humedad, espere un tiempo prudente. ¡Importante! Las cintas se deben almacenar a una temperatura entre 50 y 90 °F (10 y 32 °C).
Page 184 3. Instale la cinta de impresión nueva. a. Saque la cinta nueva del envase. b. Instale el extremo del rollo de suministro de la cinta de impresión en la parte superior del soporte. c. Inserte el eje grande en la abertura grande y presione el eje pequeño para ubicarlo.
Page 185: Cambio De La Cinta De Retransferencia
Rimage Everest Printer Cambio de la cinta de retransferencia Antes de cambiar la cinta de retransferencia Everest, deje que la cinta nueva se aclimate al ambiente. Si hay mayores diferencias de temperatura y/o humedad, espere un tiempo prudente. Las cintas se deben almacenar a una temperatura entre 50 y 90 °F (10 y 32 °C). Evite la humedad y la luz directa del sol.
Page 186 2. Deseche la cinta de retransferencia usada. 3. Instale la cinta de retransferencia nueva. a. Saque la cinta de retransferencia del envase. b. Con el rollo de suministro a la izquierda, deslice ambos rollos de retransferencia debajo del soporte de la cinta de retransferencia.
Page 187: Limpieza De La Impresora Everest
Rimage Everest Printer Limpieza de la impresora Everest Limpiar el cabezal de impresión Antes de comenzar: Apague la impresora. 1. Acceda al cabezal de impresión. a. Presione los dos seguros de la cubierta para soltar la cubierta lateral. b. Baje la cubierta lateral.
Page 188: Limpiar Los Rodillos Adhesivos
Limpiar los rodillos adhesivos Antes de comenzar: Apague la impresora. 1. Extraiga la cinta de impresión. En la página 22 encontrará instrucciones específicas al respecto. 2. Para tener acceso a los rodillos adhesivos, saque el rollo de suministro (la parte sin uso) de la cinta de impresión de su soporte.
Page 189: Limpiar El Filtro De Aire
Rimage Everest Printer Limpiar el filtro de aire Antes de comenzar: Apague la impresora. 1. Saque el filtro de aire. a. En la parte posterior de la impresora Everest, saque los dos tornillos que sostienen la cubierta del ventilador. b. Saque el filtro de aire.
Page 190: Limpiar El Rodillo De La Platina
Limpiar el rodillo de la platina ¡Importante! El rodillo de la platina se debe limpiar sólo cuando observe una calidad de impresión menor, por ejemplo, manchas blancas, en el disco impreso. Antes de comenzar: 1. Asegúrese de que la impresora esté...
Page 191 Rimage Everest Printer 6. Prepare la impresora para su uso. a. Instale el soporte de la cinta de impresión. b. Instale el soporte de la cinta de retransferencia. c. Cierre todos los seguros. d. Cierre la cubierta lateral. e. Gire el interruptor de modo a la posición de funcionamiento correcta. En la página 7 encontrará...
Page 192: Información Adicional
Información adicional Especificaciones de la impresora Everest Elemento Descripción Velocidad de impresión 60 segundos o menos para la cobertura de color CMY. (incluido el ciclo de la 66 segundos para CMY+Blanco gaveta) La primera impresión demora cinco minutos, lo que incluye el tiempo de calentamiento.
Page 193: Precauciones De Seguridad
Rimage Everest Printer Soporte técnico y actualizaciones de productos Puede encontrar soporte técnico para la impresora Rimage Everest a través de su distribuidor autorizado. Importante: Registre su impresora Rimage Everest para que podamos notificarle sobre actualizaciones en el momento que éstas se encuentren disponibles.
Page 194: Prueba De Seguridad
Prueba de seguridad Nombre del producto: Impresora Everest Modelo: CDPR21 Aviso para Estados Unidos Declaración de la Comisión Federal de Comunicaciones (FCC) Este dispositivo cumple con la Parte 15 de las Regulaciones de la FCC. El funcionamiento está sujeto a dos condiciones: (1) Este dispositivo no puede causar interferencia dañina y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida aquella que pueda ocasionar un funcionamiento no deseado.
Page 195: Garantía Limitada De 1 Año De Rimage Everest Printer
Para obtener el servicio técnico de garantía, llame a Rimage al (952) 946-0004. La Garantía limitada que se indica arriba es la única Garantía de Rimage con relación a la familia Rimage Everest de impresoras de CD Perfect Image®. Todas las demás Garantías, ya sean escritas u orales, expresas o implícitas, contractuales o reglamentarias, entre las que se incluye pero no se limita a cualquier Garantía de...
Page 196 ™ Rimage Everest Printer Manuale per l’utente...
Page 198 CD o DVD viola la legislazione nazionale e internazionale e può essere severamente punibile. 110632_L Rimage Corporation si riserva il diritto di apportare migliorie all'apparecchio e al software descritti nel presente documento in qualsiasi momento e senza preavviso. Rimage Corporation si riserva il diritto di...
Page 199: Ulteriori Informazioni On Line
Assistenza tecnica: Nord America: 800-553-8312 Asia/Pacifico, Messico/America Latina: 952-946-0004 FAX: 952-946-6956 Contattando i Servizi Rimage, si prega di fornire quanto segue: • Numero di serie dell’unità e versione del software. • Descrizione tecnica e funzionale del problema. • Messaggio esatto di errore ricevuto.
Page 200 Indice Introduzione ... 1 Requisiti della stampante ...1 Requisiti del sistema operativo... 1 Requisiti dei supporti ... 1 Requisiti del nastro... 1 Requisiti del modello di etichetta... 2 Identificazione delle parti della stampante Everest ... 4 Vista anteriore ...4 Pannello di comando... 5 Vista posteriore...6 Interruttori della stampante Everest ...
Page 201 Pulire il rullo platina ... 28 Ulteriori informazioni ... 30 Specifiche della stampante Everest ... 30 Supporto tecnico e aggiornamenti del prodotto... 31 Informazioni sulla sicurezza ... 31 Prove di sicurezza ... 32 Garanzia limitata di 1 anno della stampante Everest Rimage... 33...
Page 202: Introduzione
Introduzione Il presente manuale fornisce le informazioni necessarie per utilizzare la stampante Everest Rimage, per identificarne le parti e per configurarne le preferenze di stampa. Per disimballare e configurare la stampante Everest, fare riferimento alle relative istruzioni allegate al prodotto.
Page 203: Requisiti Del Modello Di Etichetta
Il software Windows compatibile della stampante Everest è corredato da un editor di etichette, CD Designer™, che viene installato sul PC durante l’installazione standard del software Rimage. Se si possiede un PC con Windows, è possibile utilizzare CD Designer per progettare le proprie etichette.
Page 204 24mm • Supporti: i supporti dei Rimage Media Kit™ hanno un’area di stampa di 24-118 mm. Sulla maggior parte delle etichette si consigliano impostazioni di stampa di 24 mm e 118 mm. Per maggiori informazioni sui Rimage Media Kit™ – pratici pacchetti di dischi stampabili con il procedimento del retransfer termico e di nastri, tutti garantiti da Rimage –...
Page 205: Identificazione Delle Parti Della Stampante Everest
Rimage Everest Printer Identificazione delle parti della stampante Everest Questa sezione illustra l’hardware e le funzioni della stampante Everest. Vista anteriore Chiusure coperchio laterale Coperchio laterale Pannello di comando Cassetto stampante 110632_L...
Page 206: Pannello Di Comando
Pannello di comando Il pannello di comando, posto sulla parte anteriore della stampante, comprende un pulsante operatore e quattro spie. Esso consente di monitorare e controllare la stampante. Suggerimento: Se tutte le spie lampeggiano, la stampante non ha effettuato un'inizializzazione corretta. Per la correzione del problema: 1.
Page 207: Vista Posteriore
Rimage Everest Printer Vista posteriore Connettore USB Connettore seriale Selettore di modalità Selettore del voltaggio Connettore dell’ alimentazione Posizione originale della vite per la spedizione Posizione di conservazione della vite di spedizione 110632_L...
Page 208: Interruttori Della Stampante Everest
Importante: Il selettore di modalità deve essere impostato per adattarlo al proprio tipo di apparecchiatura. Posizione Modalità selettore Everest autonoma Autoloader Rimage AutoPrinter Diagnostica Aggiornamento del firmware 5 – 9 Riservato Selettore della tensione a corrente alternata.
Page 209: Uso Della Stampante Everest
Per spegnerla, scollegare il cavo. Installazione del driver della stampante Everest Prima di stampare, è necessario installare il driver di stampa. Se la stampante Rimage Everest è stata fornita anche con un autoloader (che ha un PC integrato o un control center), il driver per la stampante è...
Page 210: Installazione Del Driver Della Stampante Everest Su Macintosh
1. Installare il driver della stampante. a. Inserire il CD del software sull’unità di lettura del computer. b. Avviare il programma di installazione (Installer) della Rimage Everest. c. Selezionare il pulsante Installa. L’installazione inizia. d. Quando l’installazione è completata, selezionare Esci. L’installazione si completa e si chiude la relativa finestra.
Page 211: Collocazione Di Un Cd Sul Cassetto Della Stampante
Rimage Everest Printer Collocazione di un CD sul cassetto della stampante Utilizzare questa procedura per collocare un disco sul cassetto della stampante. Importante! Per evitare di graffiare o di danneggiare la superficie di registrazione del disco, collocarlo correttamente sul cassetto.
Page 212: Configurazione Delle Preferenze Di Stampa Su Un Pc Windows
Everest desiderata. Per visualizzare il menu a discesa, 3. da cui selezionare Proprietà. Si aprirà il dialogo Proprietà di Rimage Everest II. 4. Dalla finestra di dialogo Prorprietà di Rimage Everest II, selezionare la scheda Avanzate.
Page 213: Impostazione Delle Dimensioni, Del Tipo E Dell'orientamento Del Supporto E Del Tipo Di Nastro
Rimage Everest Printer Impostazione delle dimensioni, del tipo e dell'orientamento del supporto e del tipo di nastro 1. Scegliere le Preferenze di stampa (fare riferimento a pagina 11). 2. Selezionare la scheda Principale. 3. Visualizzare o modificare le Preferenze di stampa.
Page 214: Impostazione Della Qualità Di Stampa, Della Corrispondenza Colori E Regolazione Dell'immagine
Impostazione della qualità di stampa, della corrispondenza colori e regolazione dell’immagine 1. Scegliere le Preferenze di stampa (fare riferimento a pagina 11). 2. Selezionare la scheda Avanzate. 3. Visualizzare o modificare le Preferenze di stampa. a. Dal riquadro Qualità di stampa, selezionare quella desiderata. b.
Page 215: Impostazione Dell'area Di Stampa
Rimage Everest Printer Impostazione dell’area di stampa Questa funzione consente di regolare le impostazioni per l’area di stampa per supporti CD/DVD standard da 120 mm. Ciò consente di impostare il diametro esterno e quello interno per stampare l’etichetta del disco senza oltrepassare i bordi del disco.
Page 216: Regolazione Dell'allineamento Di Stampa E Della Densità Di Colore
Regolazione dell’allineamento di stampa e della densità di colore 1. Scegliere le Preferenze di stampa (fare riferimento a pagina 11). 2. Selezionare la scheda Utilità. 3. Dalla scheda Utilità, scegliere Monitoraggio stato. La finestra di dialogo Monitoraggio di stato viene visualizzata ridotta sulla barra delle applicazioni. 4.
Page 217: Configurazione Delle Preferenze Di Stampa Su Un Macintosh
Rimage Everest Printer Configurazione delle preferenze di stampa su un Macintosh Le Preferenze di stampa consentono di configurare la stampante Everest per la produzione ottimale delle etichette per dischi. Nota: La posizione delle preferenze descritte in questa sezione cambia a seconda del programma utilizzato per stampare il file di etichetta.
Page 218: Impostazione Della Corrispondenza Colori, Della Luminosità E Della Soglia
Impostazione della corrispondenza colori, della luminosità e della soglia 1. Scegliere le Preferenze di stampa (fare riferimento a pagina 16). 2. Dal menu a comparsa del riquadro delle impostazioni predefinite, selezionare Colori Everest II, per visualizzare il riquadro Colori Everest II. 3.
Page 219: Impostazione Dell'area Di Stampa
Rimage Everest Printer Impostazione dell’area di stampa Questa funzione consente di regolare le impostazioni per l’area di stampa per supporti CD/DVD standard da 120 mm. Ciò consente di impostare il diametro esterno e quello interno per stampare l’etichetta del disco senza oltrepassare i bordi del disco stesso.
Page 220: Regolazione Dell'allineamento Di Stampa E Della Densità Di Colore
Regolazione dell’allineamento di stampa e della densità di colore Nell’Utility Everest II è possibile regolare l’allineamento di stampa e la densità di colore. Suggerimento: L’Utility Everest II consente di visualizzare informazioni quali la versione corrente del firmware, il numero di serie e il tipo di nastro installato. Grazie all’Utility Everest II, è...
Page 221: Manutenzione Della Stampante Everest
Rimage Everest Printer Manutenzione della stampante Everest Importante! Per ottenere prestazioni ottimali, tenere la stampante Everest in un ambiente pulito e senza polvere. Per mantenere le sue prestazioni a livelli ottimali, è necessario effettuarne la manutenzione. Le operazioni e la frequenza di manutenzione sono descritti nella tabella sottostante.
Page 222: Sostituzione Del Nastro Di Stampa
Sostituzione del nastro di stampa Prima di sostituire il nastro di stampa Everest, lasciare che il nuovo nastro raggiunga la temperatura ambiente. In caso di maggiori differenze di temperatura e/o di umidità, lasciare trascorrere più tempo. Importante! I nastri devono essere conservati ad una temperatura compresa tra 10 e 32°C (50°- 90°F).
Page 223 Rimage Everest Printer 3. Installare un nuovo nastro di stampa. a. Togliere il nuovo nastro di stampa dalla confezione. b. Installare il rullo di alimentazione del nastro sulla parte superiore del supporto. c. Inserire il perno grande nell'apertura grande e quello piccolo con una pressione.
Page 224: Sostituzione Del Nastro Di Retransfer
Sostituzione del nastro di retransfer Prima di sostituire il nastro di retransfer Everest, lasciare che il nuovo nastro raggiunga la temperatura ambiente. In caso di maggiori differenze di temperatura e/o di umidità, lasciare trascorrere più tempo. I nastri devono essere conservati ad una temperatura compresa tra 10 e 32°C (50°- 90°F). Evitare l’umidità...
Page 225 Rimage Everest Printer 2. Gettare il nastro di restransfer consumato. 3. Installare un nuovo nastro. a. Togliere il nuovo nastro di retransfer dalla confezione. b. Con il rullo di alimentazione a sinistra, far scorrere entrambi i rulli del nastro di retransfer sotto il supporto.
Page 226: Pulizia Della Stampante Everest
Pulizia della stampante Everest Pulire la testina di stampa Prima di iniziare: Spegnere la stampante. 1. Accedere alla testina di stampa. a. Premere i fermi di chiusura del coperchio laterale per aprirlo. b. Abbassare il coperchio laterale. c. Aprire la chiusura 1. d.
Page 227: Pulire I Rulli Adesivi
Rimage Everest Printer Pulire i rulli adesivi Prima di iniziare: Spegnere la stampante. 1. Rimuovere il nastro di stampa. Per indicazioni specifiche, consultare la pagina 21. 2. Per accedere ai rulli adesivi, togliere il rullo di alimentazione (la parte non utilizzata) del nastro di stampa dal supporto.
Page 228: Pulire Il Filtro Dell'aria
Pulire il filtro dell’aria Prima di iniziare: Spegnere la stampante. 1. Rimuovere il filtro dell’aria. a. Togliere le due viti che fissano il coperchio della ventola sulla parte posteriore della stampante Everest. b. Rimuovere il filtro dell’aria. 2. Pulire il filtro dell’aria a.
Page 229: Pulire Il Rullo Platina
Rimage Everest Printer Pulire il rullo platina Importante! Il rullo platina deve essere pulito solamente se si nota che la qualità di stampa è diminuita, rilevando, ad esempio, la presenza di difetti sul disco stampato. Prima di iniziare: 1. Accertarsi che la stampante sia spenta.
Page 230 6. Preparare la stampante per l’uso. a. Installare il supporto del nastro di stampa. b. Installare il supporto del nastro di retransfer. c. Chiudere tutte le chiusure. d. Chiudere il coperchio laterale. e. Impostare il selettore di modalità sulla posizione operativa corretta. Per maggiori informazioni consultare la pagina 7.
Page 231: Ulteriori Informazioni
Rimage Everest Printer Ulteriori informazioni Specifiche della stampante Everest Voce Descrizione Velocità di stampa 60 secondi o meno per la copertura con colore CMY (ciano, magenta, (compreso il tempo del giallo). ciclo del cassetto) 66 secondi per CMY+W (ciano, magenta, giallo + bianco) La prima stampa richiede 5 minuti, compreso il tempo di riscaldamento.
Page 232: Supporto Tecnico E Aggiornamenti Del Prodotto
Rimage, per mantenere l’approvazione sulla sicurezza emessa da UL. Attenzione! Questa stampante non ha interruttore di accensione. L’alimentazione viene disinserita completamente staccando il cavo. Rimage consiglia di installare la stampante in una posizione che consenta lo scolle gamento immediato del cavo di alimentazione. Staccando il cavo dalla presa, tenere sempre la spina.
Page 233: Prove Di Sicurezza
Rimage Everest Printer Prove di sicurezza Nome del prodotto: Stampante Everest Modello: CDPR21 Avviso per gli USA Dichiarazione della FCC (Commissioni federali delle comunicazioni) Il dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Il dispositivo non può causare...
Page 234: Garanzia Limitata Di 1 Anno Della Stampante Everest Rimage
Everest II sono prive di difetti nei materiali o di manodopera per 12 mesi, secondo i termini che seguono: • Rimage si impegna a sostituire o a riparare, a propria discrezione , eventuali parti non di consumo che si rivelino difettose nel periodo della Garanzia.
