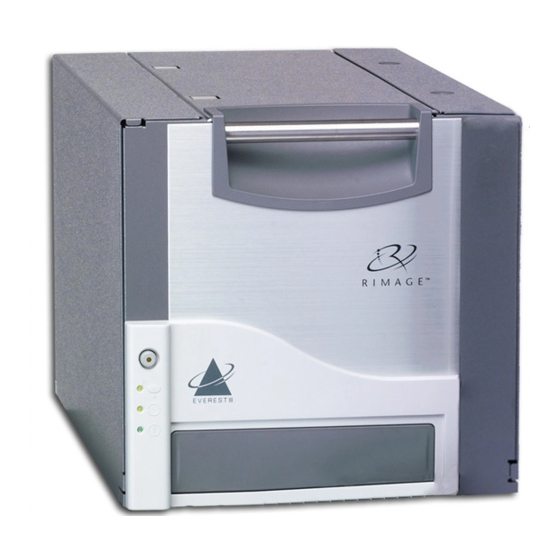

Summary of Contents for Rimage Everest III

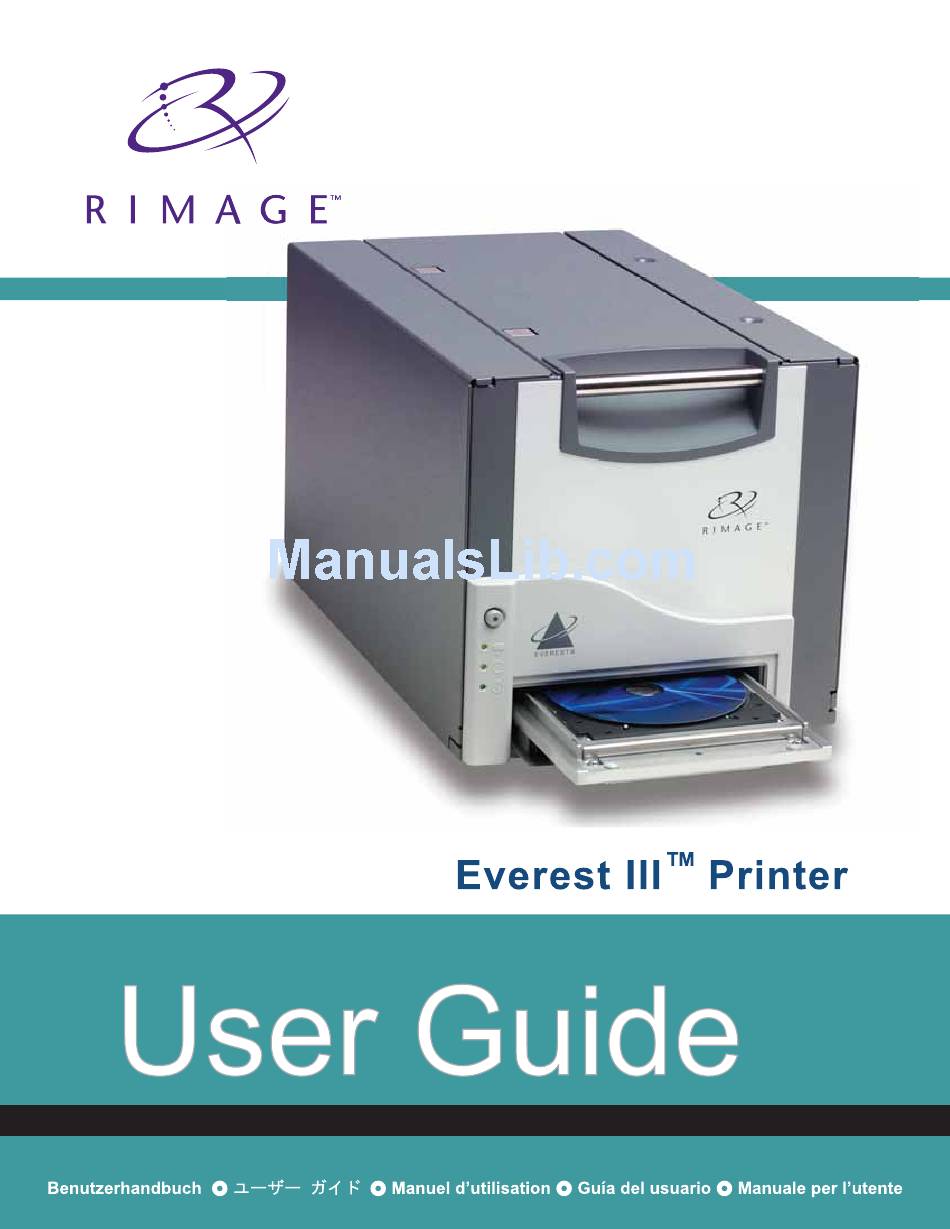

Page 3 ©2006, Rimage Corporation Rimage™ is a trademark of the Rimage Corporation. Everest III Printer™ is a trademark of the Rimage ® Corporation. Dell is registered trademark of Dell Computer Corporation. FireWire trademark of Apple Computer, Inc.
Page 4: Support Information
• Unit serial number and software version. • Functional and technical description of the problem. • Exact error message received. Learn more online At www.rimage.com/support.html, you can experience Rimage’s world-class Support and Services. Select your product family. From your product page you can access: •...
Page 5: Table Of Contents
Printer Requirements...1 Operating System requirements... 1 Media requirements... 1 Ribbon requirements ... 1 Label design requirements ... 2 Identify the parts of the Everest printer ... 3 Front view ...3 Control panel ...4 Rear view ...5 Everest printer switches ... 6 Mode switch positions ...
Page 6 Learn More ... 29 Everest Printer Specifications ... 29 Rimage™ Cautions and Warnings... 30 Everest III Printer...30 Technical support and product updates ... 30 Safety information ... 30 Safety testing... 32 Rimage Everest III Printer Limited 1 Year Warranty ... 35...
Page 7: Introduction
Important: Use only Everest III print ribbons with the Everest III printer. Print ribbons designed for the Everest II printer or earlier will not print correctly in the Everest III printer. The Everest printer requires a print ribbon and a retransfer ribbon. The standard print ribbon has three colors: Cyan, Magenta, and Yellow (CMY).
Page 8: Label Design Requirements
The Everest printer Windows compatible software ships with a label editor called CD Designer™, which is installed on your PC during a typical installation of the Rimage software. If you have a Windows based PC, you can use CD Designer to design your labels.
Page 9: Identify The Parts Of The Everest Printer
Identify the parts of the Everest printer Identify the parts of the Everest printer This section describes the Everest printer hardware and features. Front view Side cover latches Handle Side cover Printer tray Control panel 110875_A...
Page 10: Control Panel
Rimage Everest III printer Control panel The control panel, located on the front of the printer, includes an operator button and four indicator lights. The control panel allows you to monitor and control the Everest printer. Tip: If all indicator lights are blinking, the printer did not initialize properly. To correct this issue: 1.
Page 11: Rear View
Rear view 110875_A Identify the parts of the Everest printer USB connector Mode switch Original shipping screw position Shipping screw storage position Printer cable connector Voltage switch Power connector...
Page 12: Everest Printer Switches
Important! You must power off the Everest printer before changing the mode switch. The mode switch is a rotary switch used to set the operational mode of the Everest printer. The printer must be powered off for the mode to be changed. After changing the mode, the printer must be powered on again to recognize the change.
Page 13: Operate The Everest Printer
Installing the Everest printer driver (PC) Before printing, you must install the printer driver. Important! If your Rimage Everest printer was included with an autoloader that has an embedded PC or a control center, the Everest printer driver is already installed.
Page 14: Installing The Everest Printer Driver (Macintosh)
From the Print & Fax window, select c. From the Printer Name list, select CDPR22. d. Select Add. The printer is added to the printer list and the Printer Browser window closes. e. Close the Print & Fax window.
Page 15: Placing A Disc On The Printer Tray
Placing a disc on the printer tray Use this procedure to place a disc on the printer tray. 1. To open the printer tray, press the operator button. 2. Place the disc on the print pad with the printable surface facing up and the stacking ring facing the print pad.
Page 16: Setting Your Printing Preferences On A Windows Pc
1. Navigate: Start > Printers and Faxes. 2. Right-click on the appropriate Everest printer. The dropdown menu displays. 3. From the dropdown menu, select Printing Preferences. The Rimage Everest III Printing Preferences dialog opens. Accessing Printer Preferences through CD Designer Note: Using this method, printing preferences are saved with the label file and are used instead of the printer driver settings.
Page 17: Setting Media Size, Media Type, Orientation, And Ribbon Type (Pc)
• Select the Manual radio button to send one color label file and then manually send another label file telling the printer where to apply the white background. • Select the Auto radio button option to automatically print a white background.
Page 18: Setting Print Quality, Color Matching, And Image Adjustments (Pc)
Rimage Everest III printer Setting print quality, color matching, and image adjustments (PC) 1. Navigate to printing preferences. Refer to page 10. 2. Select the Advanced tab. 3. View or change the printing preferences. a. From the Print Quality pane, select the desired Print Quality.
Page 19: Setting The Printable Area (Pc)
This allows you to set the outer and inner diameters to print the disc label without overlapping the disc edges. Note: Printable area settings created within a CD Designer label file will override the printer and fax settings on Windows.
Page 20: Adjusting The Print Alignment And Color Density (Pc)
3. From the Printer status pane, select Status. The Status Monitor window opens. Tip: On the Status tab, you can view information about the Everest printer such as the current firmware version, the progress of a print job, the installed ribbon type, the percentage of unused ribbon remaining and the percentage of retransfer ribbon remaining.
Page 21: Setting Your Printing Preferences On A Macintosh
Setting media type, ribbon type, and print quality (Macintosh) 1. Navigate to printing preferences. Refer to page 15. 2. From the presets pane popup menu, select Everest III Settings. The Everest III Settings pane displays. 3. View or change the printing preferences.
Page 22: Setting Color Matching, Brightness, And Threshold (Macintosh)
Setting color matching, brightness, and threshold (Macintosh) 1. Navigate to printing preferences. Refer to page 15. 2. From the presets pane popup menu, select Everest III Colors. The Everest III Colors pane displays. 3. View or change the printing preferences.
Page 23: Setting The Printable Area (Macintosh)
Hub Area Outer Diameter 35 mm Inner Diameter 24 mm 110875_A Operate the Everest printer 1. Navigate to printing preferences. Refer to page 15. 2. From the presets pane popup menu select Printable Area Settings. The Printable Area Settings pane displays.
Page 24: Adjusting The Print Alignment And Color Density (Macintosh)
1. Navigate to the Everest III Utility. Note: The settings in the Everest III Utility can be modified only when the Everest printer is idle (no jobs currently printing). a. Navigate: System Preferences > Print & Fax. The Print & Fax window opens.
Page 25: Checking The Ribbon Remaining
The operator panel on Producer III autoloaders displays the estimated number of prints remaining on the ink ribbon and the retransfer ribbon. For stand alone Everest III printers and AutoPrinters, the Status tab in the Status monitor for Windows allows you to view information about the Everest printer such as: •...
Page 26: Maintain The Everest Printer
Maintain the Everest printer Important! For optimum performance, keep the Everest printer in a clean, dust-free environment. To keep the Everest printer operating at optimum performance, you must perform routine maintenance. Maintenance tasks and frequency are described in the table below. Maintenance schedule...
Page 27: Changing The Print Ribbon
Allow more time for greater temperature and humidity differences. Important! Ribbons must be stored at a temperature between 50°– 90°F (10°– 32°C). Avoid moisture and direct sunlight. Do not reuse ribbons. 1. Power off the printer. 2. Remove the print ribbon. a. Press the two side cover latches to release the side cover.
Page 28 Rimage Everest III printer 4. Install the new print ribbon. a. Remove the new print ribbon from the packaging. b. Install the supply roll end of the print ribbon on the top of the carrier. c. Insert the large shaft in the large opening and press the small shaft into place.
Page 29: Changing The Retransfer Ribbon
Open latches 1, 2, and 3. d. Pull out the retransfer ribbon carrier. Note: The retransfer ribbon carrier cannot be removed from the printer. e. To remove the retransfer ribbon from the carrier, lift the retransfer rolls up and carefully slide the retransfer ribbon from the retransfer ribbon carrier.
Page 30 Rimage Everest III printer 4. Install the new retransfer ribbon. a. Remove the retransfer ribbon from the packaging. b. With the supply roll on the left side, slide both retransfer rolls under the retransfer ribbon carrier. c. Install the supply roll on the left side of the carrier and snap the roll into place.
Page 31: Cleaning The Everest Printer
Use the sponge swab to remove any waxy buildup from the roller below the print head. 4. Prepare the printer for use. a. Install the print ribbon carrier. b. Close all latches. c. Close the side cover. 5. Power on the printer. The printer is ready. 110875_A Maintain the Everest printer Print head Latch 1...
Page 32: Clean The Tacky Rollers With The Everest Cleaning Kit
Rimage Everest III printer Clean the tacky rollers with the Everest cleaning kit 1. Power off the printer. 2. Remove the print ribbon. For specific instructions, see Changing the print ribbon. Refer to page 21. 3. To access the tacky rollers, remove the supply roll from the print ribbon carrier.
Page 33: Clean The Air Filter
Pull out the retransfer ribbon carrier. For specific instructions, see Changing the retransfer ribbon. Refer to page 23. Note: The retransfer ribbon carrier cannot be removed from the printer. 2. To access and select diagnostic 1, press and hold the operator button for 2 seconds. The platen roller rotates and the front panel Active indicator light blinks.
Page 34 Rimage Everest III printer 3. Clean the platen roller. a. Apply isopropyl alcohol to the sponge swab. Caution! Do not apply pressure when cleaning the platen roller with the sponge swabs. Applying pressure may damage the platen roller, leaving scratch marks on the printed disc.
Page 35: Learn More
Learn More Everest Printer Specifications Item Description 60 seconds or less for CMY color coverage. Printing Speed (including tray cycle 66 seconds for CMY+W time) First print is 5 minutes, which includes warm-up time. Monochrome, CMY, and CMY+W Printing Modes...
Page 36: Rimage™ Cautions And Warnings
Technical Support and product updates for the Everest III printer is available at Rimage.com/Support. Important: To register your Everest III printer, complete and return the registration card so Rimage can notify you of upgrades as they become available. Safety information This information and the indications on the product allow proper and safe operation.
Page 37 Allow sufficient free space for opening the printer drawer. Do not touch the printer drawer while it is moving. If the side cover is opened while power is supplied, the printer will stop. Do not reach int the printer while it is operating. Do not attempt to bypass the door interlock.
Page 38: Safety Testing
Rimage Everest III printer Safety testing Product name: Everest III printer Model: CDPR22 Notice for USA Federal Communications Commissions (FCC) Warning Any unauthorized modification to this equipment may result in the revocation by the FCC of the user’s authority to operate this equipment.
Page 39 Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Por medio de la presente Rimage Corporation declara que el Everest III cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Page 40 Rimage Corporation erklærer herved at utstyret Everest III printer er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF. Hér með lýsir Rimage Corporation yfir því að Everest III printer er í samræmi við grunnkröfur og aðrar kröfur, sem gerðar eru í tilskipun 1999/5/EC.
Page 41: Rimage Everest Iii Printer Limited 1 Year Warranty
Warranty is to be interpreted under the laws of the State of Minnesota, without giving effect to conflict of law rules. Rimage must receive written notice of any claimed defect or failure to perform within five (5) days after such failure or defect is first observed. For warranty service, call Rimage at (952) 946-0004.
Page 42 Rimage Everest III™-Drucker Benutzerhandbuch...
Page 44 Verstoß gegen nationales und internationales Recht dar, was schwere Strafen nach sich ziehen kann. Rimage Corporation behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung die in diesem Dokument beschriebenen Geräte und die Software zu verbessern. Rimage Corporation behält sich das Recht vor, diese Veröffentlichung zu...
Page 45 Problems. • Genauen Wortlaut der angezeigten Fehlermeldung. Weitere Informationen finden Sie im Internet Informieren Sie sich unter www.rimage.com/support.html über den Support und Kundendienst von Rimage. Wählen Sie Ihre Produktfamilie aus. Auf den Seiten zu Ihrem Produkt finden Sie: • Informationen über die neuesten Software- und Firmware-Updates •...
Page 46 Inhalt Einführung ... 1 Systemvorraussetzungen ...1 Anforderungen an das Betriebssystem ... 1 Anforderungen an die Medien ... 1 Anforderungen an das Druckband ... 1 Anforderungen an das Grafikdesign... 2 Ansicht und Bedienelemente des Everest-Druckers ... 3 Vorderseite ...3 Rückansicht ...4 Kontrollleuchten am Bedienfeld...
Page 47 Luftfilter reinigen... 27 Andruckrolle mit dem Everest-Reinigungskit reinigen... 27 Weitere Informationen... 29 Everest-Druckerspezifikationen... 29 Rimage™-Sicherheitshinweise und Warnungen ... 30 Everest III-Drucker...30 Technischer Support und Produkt-Updates ... 30 Sicherheitshinweise... 30 Sicherheitstest... 32 Beschränkte einjährige Garantie für den Rimage Everest III-Drucker ... 35...
Page 48: Einführung
Einführung In diesem Handbuch finden Sie Informationen über den Betrieb des Rimage Everest III-Druckers, die Identifizierung der Teile und die Konfiguration der Druckeinstellungen. Wie Sie den Everest- Drucker auspacken und einrichten, entnehmen Sie der im Lieferumfang des Geräts enthaltenen Anleitung zum Auspacken und Einrichten des Everest-Druckers.
Page 49: Anforderungen An Das Grafikdesign
Anforderungen an das Grafikdesign Im Windows-kompatiblen Softwarepaket des Everest-Druckers ist der Grafikeditor CD Designer™ enthalten, der mit der normalen Installation der Rimage-Software auf Ihrem PC installiert wird. Wenn Sie mit einem Windows-PC arbeiten, können Sie mit CD Designer Ihre Grafiken entwerfen.
Page 50: Ansicht Und Bedienelemente Des Everest-Druckers
Ansicht und Bedienelemente des Everest-Druckers In diesem Abschnitt werden die Komponenten und Funktionen des Everest-Druckers beschrieben. Vorderseite Seitenabdeckung Rückansicht 110875_A Ansicht und Bedienelemente des Everest-Druckers Verriegelungen der Seitenabdeckung Griff Druckerschublade...
Page 51: Rückansicht
Rimage Everest III-Drucker Rückansicht Das vorn am Drucker befindliche Bedienfeld umfasst eine Bedienertaste und vier Kontrollleuchten. Über das Bedienfeld können Sie den Everest-Drucker überwachen und steuern. Tipp: Blinken alle Kontrollleuchten, konnte der Drucker nicht ordnungs- gemäß initialisiert werden. Zur Korrektur führen Sie folgende Schritte aus: 1.
Page 52: Rückseite
Rückseite 110875_A Ansicht und Bedienelemente des Everest-Druckers USB-Anschluss Ursprüngliche Position der Transportschraube Aufbewarungsposition der Transportschraube Drehcodierschalter Druckerkabel- anschluss Spannungs- wahlschalter Netzanschluss...
Page 53: Schalter Am Everest-Drucker
Rimage Everest III-Drucker Schalter am Everest- Drucker Auf der Rückseite des Everest- Druckers befinden sich zwei Schalter, ein Drehcodierschalter und der Versorgungsspannungs- wahlschalter. Drehcodierschalter Wichtig! Bevor Sie die Stellung des Drehcodierschalters ändern, müssen Sie den Everest- Drucker vom Netz trennen.
Page 54: Inbetriebnahme Des Everest-Druckers
Everest-Druckertreiber installieren Everest-Druckertreiber installieren (PC) Bevor Sie drucken können, müssen Sie den Druckertreiber installieren. Wichtig! Ist Ihr Rimage Everest-Drucker Bestandteil einer Roboter-Station mit einem integrierten PC oder einem Control Center, ist der Everest-Druckertreiber bereits installiert. 1. Schließen Sie das Everest-Netzkabel am Drucker an.
Page 55: Everest-Druckertreiber Installieren (Macintosh)
1. Druckertreiber installieren. a. Legen Sie die Software-Disc in das Disc-Laufwerk des Computers ein. b. Starten Sie das Rimage Everest-Installationsprogramm. c. Wählen Sie Installieren. Die Installation wird gestartet. d. Wählen Sie nach Abschluss der Installation Beenden. Die Installation wird fertig gestellt und das Fenster wird geschlossen.
Page 56: Disc In Die Druckerschublade Einlegen
Disc in die Druckerschublade einlegen Legen Sie die Disc gemäß der nachstehenden Beschreibung in die Druckerschublade ein. 1. Drücken Sie die Bedienertaste, um die Schublade des Druckers zu öffnen. 2. Legen Sie die Disc so auf die Druckunterlage, dass die zu bedruckende Seite nach oben und der Stapelring zur Druckunterlage weist.
Page 57: Druckparameter Auf Einem Windows-Pc Einstellen
2. Klicken Sie mit der rechten Maustaste auf den entsprechenden Everest-Drucker. Ein Dropdown-Menü wird geöffnet. 3. Klicken Sie im Dropdown-Menü auf Druckeinstellungen. Das Dialogfeld Rimage Everest III Printing Preferences (Rimage Everest III – Druckeinstellungen) wird geöffnet. Druckeinstellungen über CD Designer öffnen Hinweis: Bei Verwendung dieser Methode werden die Druckeinstellungen mit der Grafikdatei gespeichert und anstelle der Druckertreibereinstellungen verwendet.
Page 58: Mediengröße, Medientyp, Ausrichtung Und Bandtyp Einstellen (Pc)
Mediengröße, Medientyp, Ausrichtung und Bandtyp einstellen (PC) 1. Navigieren Sie zu den Druckeinstellungen. Siehe Seite 10. 2. Klicken Sie auf die Registerkarte Allgemein. 3. Überprüfen oder ändern Sie die Druckeinstellungen. a. Wählen Sie aus der Dropdown-Liste Medientyp den entsprechenden Medientyp aus. b.
Page 59: Druckqualität, Farbabstimmung Und Bildeinstellungen Festlegen (Pc)
Rimage Everest III-Drucker Druckqualität, Farbabstimmung und Bildeinstellungen festlegen (PC) 1. Navigieren Sie zu den Druckeinstellungen. Siehe Seite 10. 2. Klicken Sie auf die Registerkarte Erweitert. 3. Überprüfen oder ändern Sie die Druckeinstellungen. a. Wählen Sie im Bereich Druckqualität die gewünschte Druckqualität aus.
Page 60: Bedruckbaren Bereich Festlegen (Pc)
Bedruckbaren Bereich festlegen (PC) Über diese Funktion können Sie den bedruckbaren Bereich für normale CDs/DVDs mit einem Aussendurchmesser von 120 mm einstellen. Dabei legen Sie den Außen- und Innendurchmesser für die zu druckende Grafik so fest, dass der Druck nicht über die Kanten der Disc hinausgeht. Hinweis: In einer CD Designer-Grafikdatei festgelegte Einstellungen für bedruckbare Bereiche überschreiben die Drucker- und Faxtreibereinstellungen von Windows.
Page 61: Druckausrichtung Und Farbdichte Einstellen (Pc)
Rimage Everest III-Drucker Druckausrichtung und Farbdichte einstellen (PC) 1. Navigieren Sie zu den Druckeinstellungen. Siehe Seite 10. 2. Klicken Sie auf die Registerkarte. 3. Wählen Sie im Bereich Druckerstatus die Option Status. Das Fenster Statusüberwachung wird angezeigt. Tipp: Auf der Registerkarte Status sehen Sie Informationen über den Everest-Drucker...
Page 62: Druckeinstellungen Auf Einem Macintosh Einrichten
Medientyp, Bandtyp und Druckqualität einstellen (Macintosh) 1. Navigieren Sie zu den Druckeinstellungen. Siehe Seite 15. 2. Wählen Sie aus dem Dropdown-Menü im Bereich „Voreinstellungen“ die Option Everest III Settings (Everest III-Einstellungen). Der Bereich Everest III Settings (Everest III- Einstellungen) wird geöffnet.
Page 63: Farbabstimmung, Helligkeit Und Schwellenwert Einstellen (Macintosh)
Farbabstimmung, Helligkeit und Schwellenwert einstellen (Macintosh) 1. Navigieren Sie zu den Druckeinstellungen. Siehe Seite 15. 2. Wählen Sie aus dem Dropdown-Menü im Bereich „Voreinstellungen“ die Option Everest III Colors (Everest III-Farben). Der Bereich Everest III Colors (Everest III-Farben) wird geöffnet.
Page 64: Bedruckbaren Bereich Festlegen (Macintosh)
Bedruckbaren Bereich festlegen (Macintosh) Über diese Funktion können Sie den bedruckbaren Bereich für normale CDs/DVDs mit einem Aussendurchmesser von 120 mm einstellen. Dabei legen Sie den Außen- und Innendurchmesser für die zu druckende Grafik so fest, dass der Druck nicht über die Kanten der Disc hinausgeht. Tipp: Die meisten Discs, wie die oben gezeigte, haben folgenden bedruckbaren...
Page 65: Druckausrichtung Und Farbdichte Einstellen (Macintosh)
Wählen Sie aus der Druckerliste den Eintrag CDPR22 aus. Das Fenster CDPR22 wird geöffnet. d. Wählen Sie in der CDPR22-Symbolleiste die Option Dienstprogramm. Das Everest III- Dienstprogramm wird geöffnet. 2. Klicken Sie im Everest III-Dienstprogramm auf die Registerkarte Ausrichtung. Das Fenster „Druckausrichtungseinstellungen“...
Page 66: Verbleibendes Band Überprüfen
Das Bedienfeld bei Producer III-Roboter-Stationen zeigt die geschätzte Zahl an Drucken, für die das Tintenband und das Retransferband noch ausreichen. Bei eigenständigen Everest III-Druckern und AutoPrintern können Sie auf der Registerkarte Status in der Statusüberwachung für Windows unter anderem folgende Informationen zum Everest-Drucker anzeigen: •...
Page 67: Wartung Des Everest-Druckers
Rimage Everest III-Drucker Wartung des Everest-Druckers Wichtig! Stellen Sie den Everest-Drucker an einem sauberen und staubfreien Ort auf, damit er seine optimale Leistung entwickeln kann. Damit der Everest-Drucker stets optimal eingesetzt werden kann, muss er regelmäßig gewartet werden. Maßnahmen und Häufigkeit der Wartung entnehmen Sie bitte der nachstehenden Tabelle.
Page 68: Druckband Wechseln
Druckband wechseln Vor dem Wechseln des Everest-Druckbands muss das neue Band ausreichend lang an die Umgebungsbedingungen angepasst werden. Je größer der Temperatur- und Feuchtigkeitsunterschied ist, desto mehr Zeit muss berücksichtigt werden. Wichtig! Bänder sind bei einer Temperatur zwischen 10 und 32° C zu lagern. Vermeiden Sie Feuchtigkeit und direktes Sonnenlicht.
Page 69 Rimage Everest III-Drucker 4. Legen Sie das neue Druckband ein. a. Nehmen Sie das neue Druckband aus der Verpackung. b. Legen Sie die volle Bandrolle oben auf die Kassette. c. Stecken Sie die große Welle in die große Öffnung und drücken Sie die kleine Welle in die Führung.
Page 70: Retransfer-Band Wechseln
Retransfer-Band wechseln Vor dem Wechseln des Retransferbandes des Everest-Druckers muss das neue Band ausreichend lang an die Umgebungsbedingungen angepasst werden. Je größer der Temperatur- und Feuchtigkeitsunterschied ist, desto mehr Zeit muss berücksichtigt werden. Wichtig! Bänder sind bei einer Temperatur zwischen 10 und 32° C zu lagern. Vermeiden Sie Feuchtigkeit und direktes Sonnenlicht.
Page 71 Rimage Everest III-Drucker 4. Legen Sie das neue Retransferband ein. a. Nehmen Sie das Retransferband aus der Verpackung. b. Mit der Zuführungsrolle auf der linken Seite führen Sie das Band um den Träger. c. Rasten Sie nun die Zuführrolle ein.
Page 72: Everest-Drucker Reinigen
Everest-Drucker reinigen Druckkopf mit dem Everest-Reinigungskit reinigen 1. Schalten Sie den Drucker aus. 2. Entfernen Sie das Druckband. a. Drücken Sie auf die beiden Verriegelungen an der Abdeckung, um die Seitenabdeckung zu öffnen. b. Klappen Sie die Seitenabdeckung nach unten. c.
Page 73: Reinigungsrollen Mit Dem Everest-Reinigungskit Reinigen
Rimage Everest III-Drucker Reinigungsrollen mit dem Everest-Reinigungskit reinigen 1. Schalten Sie den Drucker aus. 2. Entfernen Sie das Druckband. Eine detaillierte Anleitung finden Sie unter Druckband wechseln. Siehe Seite 21. 3. Entfernen Sie die Zuführrolle von der Druckbandkassette, um auf die Reinigungsrollen zuzugreifen.
Page 74: Luftfilter Reinigen
Luftfilter reinigen 1. Schalten Sie den Drucker aus. 2. Bauen Sie den Luftfilter aus. a. Drehen Sie auf der Rückseite des Everest-Druckers die beiden Schrauben aus der Lüfterabdeckung heraus. b. Bauen Sie den Luftfilter aus. 3. Luftfilter reinigen a. Verwenden Sie zum Reinigen des Luftfilters Wasser.
Page 75 Rimage Everest III-Drucker 3. Andruckrolle reinigen: a. Geben Sie Isopropylalkohol auf den Reinigungsschwamm. Achtung! Üben Sie keinen Druck aus, wenn Sie die Andruckrolle mit den Reinigungsschwämmen reinigen. Die Andruckrolle kann dabei beschädigt werden, was zu Kratzspuren auf der bedruckten Disc führen würde.
Page 76: Weitere Informationen
Weitere Informationen Everest-Druckerspezifikationen Thema Beschreibung 60 Sekunden oder weniger bei CMY-Farben. Druckgeschwindigkeit (einschließlich Ein-/ 66 Sekunden bei CMY+W Ausfahrzeit der Erster Druck nach 5 Minuten, einschließlich Aufwärmzeit. Schublade) Einfarbig, CMY und CMY+W Druckmodi Entsprechend 300 dpi (Punkten pro Zoll) mit Variable-Dot- Druckqualität Technologie CDs oder DVDs mit Everest-kompatibler Beschichtung...
Page 77: Rimage™-Sicherheitshinweise Und Warnungen
Technischer Support und Produkt-Updates Technischer Support und Produkt-Updates für den Everest III-Drucker sind unter Rimage.com/Support erhältlich. Wichtig: Registrieren Sie Ihren Everest III-Drucker, indem Sie uns die ausgefüllte Registrierungskarte schicken, damit Sie von Rimage über neue Upgrades informiert werden. Sicherheitshinweise Durch diese Informationen und die Angaben auf dem Produkt wird der ordnungsgemäße und sichere Betrieb ermöglicht.
Page 78 Drucker. Versuchen Sie nicht, die Türsperre zu umgehen. Der Drucker hat keinen Netzschalter. Das Gerät wird durch Abziehen des Kabels vom Netz getrennt. Rimage empfiehlt, den Drucker so aufzustellen, dass das Netzkabel sofo abgezogen werden kann. Fassen Sie immer am Stecker an, wenn Sie das Kabel a Steckdose abziehen.
Page 79: Sicherheitstest
Rimage Everest III-Drucker Sicherheitstest Produktname: Everest III-Drucker Modell: CDPR22 Hinweis für USA Warnung der Federal Communications Commission (FCC) Werden an diesem Gerät unbefugte Änderungen vorgenommen, kann die Genehmigung zum Betreiben des Geräts durch die FCC widerrufen werden. Hinweis der Federal Communications Commission (FCC) Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein...
Page 80 Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Por medio de la presente Rimage Corporation declara que el Everest III cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Page 81 Rimage Corporation erklærer herved at utstyret Everest III printer er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF. Hér með lýsir Rimage Corporation yfir því að Everest III printer er í samræmi við grunnkröfur og aðrar kröfur, sem gerðar eru í tilskipun 1999/5/EC.
Page 82: Beschränkte Einjährige Garantie Für Den Rimage Everest Iii-Drucker
Gültig ab dem Datum, an dem Rimage das Produkt an Sie liefert. • Werksreparatur: Lieferung an Rimage in Minnesota von einem Ort in den USA oder in Kanada bei einer normalen Bearbeitungszeit von 15 Geschäftstagen. Lieferung an Rimage in Deutschland von einem Ort in Europa bei einer normalen Bearbeitungszeit von 15 Geschäftstagen.
Page 83 Rimage Everest III™ Printer ユーザーガイド...
Page 85 びソフトウェアを予告無しに改変する権利を保有します。 Rimage Corporation は、あらゆる個人または組織に通知する義務を負わずに、本書を改訂し、また、記載内容を随時改変する権利を保有します。本書には、ウェブサイトへのリンクが記載されていますが、それらのリンクが移動もしくは無効となっている場合があります。本書には、サードパーティによって所有および運営されているインターネット上のサイトへのリンクが記載されています。Rimage Corporation は、サードパーティのサイトの内容に関しては、責任を負いかねます。 ©2006, Rimage Corporation Rimage™ は、Rimage Corporation の商標です。Everest Printer™ は、Rimage Corporation の商標です。Dell Dell Computer Corporation の登録商標です。FireWire は、Apple Computer, Inc. の登録商標です。Macintosh は、Apple Computer, Inc. の登録商標です。すべての商標および登録商標は、それぞれの所有者に...
Page 86 Attn:Rimage Services サービス：北米： 800-553-8312 アジア/太平洋、メキシコ/ラテンアメリカ： 952-946-0004 ファックス: 952-946-6956 Rimage Services にお問い合わせになる際は、以下の情報をご用意ください： • 機器のシリアル番号およびソフトウェアのバージョン • 問題の機能的または技術的説明 • 表示された正確なエラーメッセージオンラインでご覧いただける詳細情報 www.rimage.com/support.html で、Rimage のワールドクラスのサポートおよびサービスを受けることができます。ご使用の製品群を選択します。ご使用の製品のページから、以下の場所にアクセスすることができます: • 最新のソフトウェアおよびファームウェアの更新情報 • 製品仕様 • トラブルシューティングのヒントおよびFAQ（よくあるお問い合わせ） • 最新のドキュメント • 印刷のヒント • 現行ファームウェアとドライバのダウンロードヨーロッパ...
Page 87 目次はじめに ... 1 プリンタの要件 ... 1 オペレーティングシステムの要件 ...1 メディアの要件...1 リボンの要件 ...1 ラベルデザインの要件...2 Everest プリンタ部品の確認... 3 正面図... 3 コントロールパネル... 4 背面図... 5 Everest プリンタのスイッチ...6 モードスイッチの位置 ...6 Everest プリンタの操作... 7 Everest プリンタの電源オンとオフ ... 7 Everest プリンタのドライバのインストール ... 7 Everest プリンタのドライバのインストール...
Page 88 印刷ヘッドをEverest のクリーニングキットで掃除する ... 25 粘着ローラーを Everest のクリーニングキットで掃除する... 26 エアフィルタのクリーニング... 27 プラテンローラーを Everest のクリーニングキットで掃除する... 27 詳細...29 Everest プリンタの仕様 ... 29 Rimage™注意と警告...30 Everest III プリンタ...30 技術サポートと製品のアップデート ... 30 安全情報... 30 安全試験... 32 Rimage Everest III プリンタの 1 年間保証... 35...
Page 89: はじめに
熱転写印刷用に表面がコーティングされたディスクを使用する必要があります。Rimage Media Kits™ のメディアは、Everest プリンタで最適に使用されるように設計されています。 Rimage がすべてを保証する、熱再転写印刷可能ディスクおよびリボンの便利なパッケージである、 Rimage Media Kits™ についての詳細は 800-445-8288 Rimage までお問い合わせください。リボンの要件注意： Everest III プリンタには Everest III のリボンのみご使用ください。Everest II およびそれ以前のプリンタ用に設計された印刷リポンは、Everest III では使用できません。 Everest プリンタには、印刷リボンおよび再転写リボンが必要です。標準の印刷リボンには、シアン、マゼンタおよびイエロー (CMY) の 3 色があります。これらの 3 色は印刷で結合し、フルカラーのディスクを作成します。印刷リボンには、ブラックおよび CMY + ホワイト (CMY+W) も提供されています。...
Page 90: ラベルデザインの要件
ラベルの設計サイズ。フルサイズのディスク径は、120mm (4.723 インチ)。穴径は 15 mm (0.59 インチ) です。印刷可能範囲およびハブサイズは、ディスクの製造者によって変わります。印刷範囲 118 mm ハ • メディア – Rimage Media Kits™ のメディアは 24-118 mm の印刷範囲を持ちます。大半のラベルを 24 mm および 118 mm と印刷設定することをお勧め致します。 Rimage がすべてを保証する、熱転写用ディスクおよびリボンの便利なパッケージである、Rimage Media Kits™ についての詳細は、800-445-8288 Rimage までお問い合わせください。ブサイズ 24 mm...
Page 91: Everest プリンタ部品の確認
Everest プリンタ部品の確認本セクションには、Everest プリンタのハードウェアおよび特徴が記載されています。正面図サイドカバー` コントロールパネル 110875_A Everest プリンタ部品の確認サイドカバーラッチ･ハンドル･ハンドルプリンタトレイ...
Page 92: コントロールパネル
Rimage Everest III プリンタコントロールパネルプリンタの前面に位置するコントロールパネルには、オペレータボタンおよび 4 個の表示ランプがあります。コントロールパネルでは Everest プリンタの監視および制御が可能です。ヒント：すべての表示ランプが点滅する場合、プリンタは、正常に起動していません。この問題を解決するには、以下のように処理します：電源コードを外します。Everest プリンタの電源が切れます。モードスイッチを正しい位置にセットします。詳細につきましては、ページ6の表をご参照ください。電源コードを再度接続します。Everest プリンタの電源が付きます。コントロールパネルの表示画像名前オペレータボタンエラー表示ランプディスク収納表示ランプアクティブ表示ランプ電源表示ランプ機能オペレータボタンは以下の作業で使用します: • プリンタトレイを開く時...
Page 93: 背面図
Everest プリンタ部品の確認 USB コネクタ背面図モードスイッチプリンタケーブルコネクタ電圧スイッチ電源コネクタ輸送ネジの初期位置輸送ネジ保存位置 110875_A...
Page 94: Everest プリンタのスイッチ
Rimage Everest III プリンタ Everest プリンタのスイッチ Everest プリンタの背面には 2 つのスイッチがあります：モードスイッチと交流電圧スイッチです。モードスイッチ注意！モードスイッチを切り換えるときは、 Everest プリンタの電源をオフにする必要があります。モードスイッチ（ロータリースイッチ）は、Everest プリンタの運転モードの設定に使用します。モードを切り換える際は、プリンタの電源を切る必要があります。またモードの切り換え後、プリンタの電源を再度オンにして切り替えを認識させる必要があります。スイッチの根元に選択されたモードが表示されます。プリンタは通常運転モードに設定されています。診断モードのみが、モードスイッチの変更を要します。モードスイッチの位置スイッチの位置モード通常運転診断 5 – 9 予約済み交流電圧スイッチ交流電圧スイッチは、電源出力の交流電圧を選択する場合に使用します。警告！交流電圧スイッチをコンセントの交流電圧と一致するように設定します。...
Page 95: Everest プリンタの操作
プリンタを 30 分以上使用しない場合、スリープモードに替わります。スリープモードに替わりますと、ジョブが送られた後プリンタのウォームアップに 2～3 分かかります。 Everest プリンタが、スタンドアロンである場合、電源投入するために Everest プリンタの電源コードをコンセントに接続します。Everest プリンタの電源をオフにするには、電源コードをコンセントから抜きます。 Everest プリンタのドライバのインストール Everest プリンタのドライバのインストール (PC) 印刷する前に、プリンタドライバをインストールする必要があります。注意！Rimage Everest プリンタが、組み込み PC や、コントロールセンターが同梱されているオートローダに搭載されている場合、Everest プリンタドライバはすでにインストール済みです。 Everest の電源コードをプリンタに接続します。 Everest プリンタに電源が投入されていることを確認します。注記： Everest プリンタが（オートローダではなく）スタンドアロンである場合、 Everest プリンタには、電源コードを接続しないと電源が投入されません。Everest プリンタがオートローダと一体になっている場合は、オートローダの電源をオンにするとEverest プリンタに電源が投入されます。詳細...
Page 96: Everest プリンタのドライバ (Macintosh)のインストール
Rimage Everest III プリンタ Everest プリンタのドライバ (Macintosh)のインストール注意！Everest プリンタのドライブをインストールする場合は、管理者アカウントでログインする必要があります。プリンタドライバをインストールします。 a. ソフトウェアディスクをコンピュータのディスクドライブに挿入します。 b. Rimage Everest インストーラを実行します。 c. [Install]ボタンを選択します。インストールが開始されます。 d. インストールが完了したら、[Quit] を選択します。インストールが完了して、インストールウィンドウが閉じます。プリンタリストに Everest プリンタを追加します。 • OSX v 10.4 の使用操作:[システム環境設定] > [プリントとファクス]。[プリントとファクス]ウィンドウが開きます。...
Page 97: プリンタトレイにディスクを挿入
プリンタトレイにディスクを挿入この手順に従い、ディスクをプリンタトレイに入れます。 1. プリンタのトレイを開くには、オペレータボタンを押します。ディスクを、印刷可能面が上を向き、スタックリングが印刷パッドの方に向くように、印刷パッドの上に置きます。注意！ディスクのレコーディング部分が、引っ掻き傷やダメージを受けないためには、ディスクをホールディングピンやセンタリングピンの上に置かないで下さい。 110875_A 印刷パッドプリンタトレイセンタリングピン Everest プリンタの操作ホールディングピン...
Page 98: Windows パーソナルコンピュータ上での印刷設定
Windows の [スタート] メニューから [印刷環境設定] にアクセス注記：この方法を使用すると、印刷設定は、プリンタドライバ設定に保存されます。CD Designer からラベルを印刷する場合は、後述の手順に従います。ナビゲート:［スタート］ > [プリンタと FAX] 。適切な Everest プリンタ上で右クリックします。ドロップダウンメニューが表示されます。ドロップダウンメニューの［印刷設定］を選択します。Rimage Everest III [ きます。 CD Designer から［印刷設定］にアクセス注記：この方法を使用すると、印刷設定は、ラベルファイルと一緒に保存され、プリンタドライバの設定の代わりに使用されます。 CD Designer から目的のラベルファイルを開きます。...
Page 99: メディアのサイズ、メディアの種類、方向およびリボンの種類（Pc）の設定
メディアのサイズ、メディアの種類、方向およびリボンの種類（PC）の設定印刷設定 (PC)への移動。ページを10 ご参照ください。 [Main] タブを選択します。印刷環境設定を表示、または変更します。［Media Type] ドロップダウンリストの適切なメディアのタイプを選択します。 [Media Size] ドロップダウンリストの適切なメディアサイズを選択します。 [Copies] 希望するコピー部数を選択します。 [Orientation] 目的の印字方向を選択します。 [Ribbon] ドロップダウンリストの適切なリボンの種類を選択します。 [CMY-White](CMY とホワイト) を選択する場合、[Manual] (手動) または[Auto] (自動) を選択します。 • [Manual] ラジオボタンを選択すると、1 個のカラーラベルファイルを送信し、次に、手動でプリンタに白背景の適用場所を教える、別のファイルを送信します。 • [Auto] のラジオ...
Page 100: 印刷品質の設定、カラーマッチングおよび画像調整 (Pc)
Rimage Everest III プリンタ印刷品質の設定、カラーマッチングおよび画像調整 (PC) 印刷設定 (PC)への移動。ページ10 をご参照ください。 [Advanced] タブを選択します。印刷設定を表示、または変更します。 [Print Quality] 印刷品質ペインの、希望する印刷品質を選択します。カラーマッチング [Color Matching] 注記：カラーマッチングの既定値は CMYK です。 [Image Adjustments]画像調整ドロップダウンリストの [None](なし) 、[High Contrast] (ハイコントラスト) 、[Vivid Colors] (強い色調) 、または [Custom] (カスタム) を選択します。...
Page 101: 印刷範囲の設定 (Pc)
印刷範囲の設定 (PC) この機能により、標準の CD/DVD 120 mm メディア用の印刷可能範囲設定を調整できます。この調整により、ディスクの縁に重ならずにディスクラベルを印刷する、外径および内径を設定することができます。注記： CD Designer ラベルファイルの印刷設定は、Windows の[プリンタと FAX]の設定を無効にします。ヒント：上に示すようなディスクの大部分は、以下の印刷可能範囲を有します。外径 118 mm 内径 24 mm ヒント：上に示すようなディスクの大部分は、以下の印刷可能範囲を有します。標準範囲外径 118 mm 内径 38 mm ハブ範囲外径 35 mm 内径...
Page 102: 印刷位置および色濃度の調整 (Pc)
Rimage Everest III プリンタ印刷位置および色濃度の調整 (PC) 印刷設定 (PC)への移動。ページ10 をご参照ください。 [Utility] (ユーティリティ)タブを選択します。 [Printer Status] のウインドウ枠から [Status] を選択します。［Status Monitor］ウィンドウが開きます。ヒント： [Status] (状態)タブで、現在のファームウェアのバージョン、印刷ジョブの進行状況、装着されているリボンの種類、残っているリボンの未使用部分のパーセンテージおよび再転写リボンの残量のパーセンテージなどの、Everest プリンタについての情報を表示させることができます。［Printer Information］(プリンタ情報) タブから [Settings] (設定) を選択し、希望の設定に修正します。［Print Alignment Setting］(印刷位置設定)の表示または変更［Print Alignment Setting］ペインの [Modify] (変更)ボタンを選択します。希望する印刷位置の設定を選択します。...
Page 103: Macintosh 上での印刷設定
印刷設定の操作 (Macintosh) 選択したアプリケーション内のラベルファイルを開きます。 [ファイル] メニューから［プリント］を選択します。［プリント］ダイアログが開きます。プリンタドロップダウンリストの [CDPR22] を選択します。メディアの種類、リボンの種類および印刷品質の設定 (Macintosh) 印刷設定の操作 (Macintosh) 。ページ15 をご参照ください。［プリセット］のペインにあるポップアップメニューから [Everest III Settings] を選択します。［Everest III Settings］のペインが表示されます。印刷設定を表示、または変更します。［Media Type］(メディアの種類)ドロップダウンリストの適切なメディアの種類を選択します。 [Ribbon] (リボン) ドロップダウンリストの適切なリボンの種類を選択します。リボンドロップダウンリストの [CMY+White] を選択する場合、[Mode] ドロップダウンリストの以...
Page 104: カラーマッチング、輝度および閾値の設定 (Macintosh)
Rimage Everest III プリンタカラーマッチング、輝度および閾値の設定 (Macintosh) 印刷設定の操作 (Macintosh) 。ページ15 をご参照ください。［プリセット］のペインにあるポップアップメニューから [Everest III Colors] を選択します。 [Everest III Colors]のペイン枠が表示されます。印刷環境設定を表示、または変更します。［Color Matching］ドロップダウンリストの希望するカラーマッチングを選択します。［Matching Method］ドロップダウンリストの希望するマッチング方法を選択します。画像の輝度を変更するには、[Brightness] スライダーを動かします。［Threshold］ドロップダウンリストの希望する閾値を選択します。希望する選択を行った後で、[プリント] を選択します。...
Page 105: 印刷範囲の設定 (Macintosh)
印刷範囲の設定 (Macintosh) この機能により、標準の CD/DVD 120 mm メディア用の印刷可能範囲設定を調整できます。この調整により、ディスクの縁に重ならずにディスクラベルを印刷する、外径および内径を設定することができます。ヒント：上に示すようなディスクの大部分は、以下の印刷可能範囲を有します。外径 118 mm 内径 24 mm ヒント：上に示すようなディスクの大部分は、以下の印刷可能範囲を有します。標準範囲外径 118 mm 内径 38 mm ハブ範囲外径 35 mm 内径 24 mm 110875_A 印刷設定の操作 (Macintosh) 。ページ15 をご参照ください。［プリセット］...
Page 106: 印刷位置および色濃度の調整 (Macintosh)
［Everest III Utility］で印刷位置および色濃度を調整できます。ヒント： Everest III Utility により、現在のファームウェアのバージョン、シリアル番号、および装着されているリボンの種類などの情報を表示させることができます。Everest III Utility により、プリンタファームウェアをアップデートすることもできます。 Everest III Utility に移動します。注記： Everest III Utility における設定は、Everest プリンタが、アイドル状態 (現在、どの仕事の印刷もしていない)のときにのみ変更できます。移動:[システム環境設定] > [プリントとファクス]プリントとファクスウィンドウが開きます。 OS X v10.3 をご使用の場合は、[プリントとファクス]ウィンドウで、[プリンタを設定] を選択します。プリンタリストが開きます。プリンタリストから [CDPR22] を選択します。[CDPR22] ウィンドウが開きます。...
Page 107: リボン残量のチェック
リボン残量のチェック Producer III のオートローダ上にあるオペレータパネルには、インクリボンおよび転写リボンの残量から印刷可能な枚数の見積もりが表示されます。スタンドアロンの Everest III プリンタやオートプリンタでは、Windows 用のステータスモニター内にある Status タブで、Everest プリンタに関する以下のような情報が表示できます： • 現行のファームウエアのバージョン • 印刷ジョブの進行状況 • 装填されているリボンの種類 • 残りのインクリボンでの印刷見込み • 残りの転写リボンでの印刷見込みヒント：リボンを Everest プリンタから取り除き、再挿入した場合、システムは消耗品モニターアプリケーションでリボンの残量を認識します。他の Everest プリンタから部分的に使用されたリボンは、このアプリケーションでは正確に表示されません。 110875_A Everest プリンタの操作...
Page 108: Everest プリンタのメンテナンス
Rimage Everest III プリンタ Everest プリンタのメンテナンス注意！最適性能を発揮させるために、 Everest プリンタの周囲を綺麗で埃のない環境に保ちます。 Everest プリンタが常に最適性能で動作できるようにするには、Everest プリンタの定期的なメンテナンスが必要です。メンテナンス作業および頻度については、下記の表をご参照ください。メンテナンススケジュール作業印刷リボンの交換 3 色リボン (CMY) 4 色リボン (CMY+W) 黒色リボン (モノクロ) 再転写リボンの交換印刷ヘッドのクリーニング粘着ローラーのクリーニングエアフィルタのクリーニングプラテンローラーのクリーニング必要なツールヒント：最良の結果をお求めの方へ：Everest クリーニングキットのご使用をお勧め致します。キットには以下のツールが含まれています。 • 長い柄付きのスポンジ...
Page 109: 印刷リボンの交換
印刷リボンの交換 Everest プリンタのリボンを交換する前に、新しいリボンが環境に慣れるまで少し待ちます。温度や湿度の差が大きい時は、更に待ちます。注意！リボンは、華氏 50～90 度 (摂氏 10℃～32℃) の場所で保管する必要があります。湿気と直射日光は避けてください。リボンの再使用は避けてください。プリンタの電源をオフにします。印刷リボンを外します。カバーの 2 つのラッチを押してサイドカバーを外します。サイドカバーを下げます。ラッチ 1 を、反時計方向に回します。印刷リボンキャリヤを取り外します。キャリヤから印刷リボンを取り外します。使用済みの印刷リボンを廃棄します。ヒント：印刷リボンが外れている間に、クリーニング作業を行ってください。詳細につきましては Everest プリンタのクリーニングをご覧下さい。ページ25 をご参照ください。...
Page 110 Rimage Everest III プリンタ新しい印刷リボンを装着します。新しい印刷リボンをパッケージから取り出します。印刷リボンの供給ロールの端をキャリヤの上端に取り付けます。太いシャフトを大きな穴に挿入し、細いシャフトを所定の位置に押し込みます。注記：リボンが、粘着ローラーの上に来るようにする必要があります。ガイドローラーの回りをリボンで包みます。巻き取りロールを取り付けます。リボンが揃い、平らになるように巻き取りロールを回転させます。ヒント：リボンをまっすぐに伸ばすために、粘着ローラーからリボンを持ち上げる必要があるかも知れません。注記：単色のリボンを装着した場合は、リボンのインク部分が巻き取りロールまで進むように、リボンを前進させます、プリンタを元に戻します。キャリヤをプリンタ内に挿入します。ラッチ 1 を閉じます。...
Page 111: 再転写リボンの交換
再転写リボンの交換 Everest プリンタの再転写リボンを交換する前に、新しいリボンが環境に慣れるまで少し待ちます。温度や湿度の差が大きい時は、更に待ちます。注意リボンは、華氏 50～90 度 (摂氏 10℃～32℃) の場所で保管する必要があります。湿気と直射日光は避けてください。リボンの再使用は避けてください。 1. プリンタの電源をオフにします。 2. 再転写リボンを外します。カバーの 2 つのラッチを押してサイドカバーを外します。サイドカバーを下げます。ラッチ 1、ラッチ 2 およびラッチ 3 を開きます。再転写リボンキャリヤを引き出します。注記：再転写リボンキャリヤは、プリンタから取り外すことはできません。キャリヤから再転写リボンを外すには、再転写ロールを持ち上げ、再転写リボンを再転写リボンキャリヤから慎重に引き出します。 3.
Page 112 Rimage Everest III プリンタ新しい再転写リボンを装着します。包装容器から再転写リボンを取り出します。左側の供給ロールと一緒に、両方の再転写ロールを再転写リボンキャリヤの下に滑り込ませます。供給ロールをキャリヤの左側に取り付け、ロールを所定の位置にはめ込みます。巻き取りロールを持ち上げ、ガイドローラーの所に持ってゆき、所定の位置にはめ込みます。再転写リボンが、リボンガイドの全箇所に渡って揃っていて、真っ直ぐであるようにします。リボンのたるみを取るために、巻き取りロールを反時計方向に回します。 5. プリンタを元に戻します。再転写キャリヤをプリンタの中に戻します。ラッチ 1、ラッチ 2 およびラッチ 3 を閉じます。サイドカバーを閉めます。 6. プリンタの電源をオンにします。プリンタの準備ができました。供給ロール...
Page 113: Everest プリンタのクリーニング
Everest プリンタのクリーニング印刷ヘッドを Everest のクリーニングキットで掃除するプリンタの電源をオフにします。印刷ヘッドに手を伸ばします。カバーの 2 つのラッチを押してサイドカバーを開きます。サイドカバーを下げます。ラッチ 1 を開きます。印刷リボンキャリヤを取り外します。具体的な解説につきましては、印刷リボンの交換をご覧下さい。ページ21をご参照ください。印刷ヘッドを清掃します。警告！印刷ヘッドの端から端までふきます。印刷ヘッドの中央で拭くのを止めないでください。警告！印刷ヘッドに傷をつけないようにしてください。画像の白い領域は、清掃範囲を示します。スポンジにイソプロピルアルコールを塗布します。スポンジを使用して印刷ヘッドの端から端までふきます。印刷ヘッドに埃や破片が無くなるまで必要に応じて繰り返します。スポンジを使用して、印刷ヘッドの下のローラーから、ろう状蓄積物を取り除きます。使用するプリンタの準備をします。印刷リボンキャリヤを取り付けます。すべてのラッチを掛けます。サイドカバーを閉めます。プリンタの電源をオンにします。プリンタの準備ができました。...
Page 114: 粘着ローラーを Everest のクリーニングキットで掃除する
Rimage Everest III プリンタ粘着ローラーを Everest のクリーニングキットで掃除するプリンタの電源をオフにします。印刷リボンを外します。具体的な解説につきましては、プリント印刷リボンの交換をご覧下さい。ページ21をご参照ください。粘着ローラーを扱うには、供給ロールを印刷リボンのキャリアから外します。注記：供給ロールは、印刷リボンの未使用部分を指します。粘着ローラーを清掃します。スポンジにイソプロピルアルコールを塗布します。スポンジを使用して粘着性ローラー 1 を清掃します。スポンジを使用して、リボンキャリヤの他の部分から、ろう状の蓄積を取り除きます。供給ロールをリボンキャリヤに再取り付けします。スポンジを使用して、プリンタの内部の粘着性ローラー 2 をふきます。...
Page 115: エアフィルタのクリーニング
エアフィルタのクリーニングプリンタの電源をオフにします。エアフィルタを取り外します。 Everest プリンタの背面で、ファンカバーを留めている 2 本のネジを取り外します。エアフィルタを取り外します。エアフィルタを清掃します。水を使用してエアフィルタを清掃します。エアフィルタを乾かします。使用するプリンタの準備をします。エアフィルタが乾いたら、ファンカバーの中に入れます。 2 本のネジを使用してファンカバーを留めます。プリンタの電源をオンにします。プリンタの準備ができました。プラテンローラーを Everest のクリーニングキットで掃除する注意！プラテンローラーの掃除は、印刷したディスク上の白い染みを発見するなど、印刷品質の低下に気付いた時のみ行ってくださいはじめる前に： A. プリンタの電源がオフであることを確認します。...
Page 116 Rimage Everest III プリンタプラテンローラーを清掃します。スポンジにイソプロピルアルコールを塗布します。警告！スポンジでプラテンローラーを清掃するときは、圧力をかけないでください。圧力をかけると、プラテンローラーが損傷し、印刷済みのディスクに引っかき痕をつける可能性があります。プラテンローラーの回転に合わせて、スポンジを使用してプラテンローラーを拭き、次の範囲に移動する前に、プラテンローラーを完全に一周させます。オペレータボタンを押して離し、診断モードから抜け出ます。プリンタの電源をオフにします。使用するプリンタの準備をします。印刷リボンキャリヤを取り付けます。再転写リボンキャリヤを取り付けます。すべてのラッチを掛けます。サイドカバーを閉めます。モードスイッチを正しい動作位置に回します。詳細につきましてはEverest プリンタのスイッチを...
Page 117: Everest プリンタの仕様
詳細 Everest プリンタの仕様項目説明印刷速度 (トレイへの出し CMY カラー範囲に対して 60 秒以内入れを含む) CMY+W に対して 66 秒最初の印刷はウォームアップ時間を含んで 5 分。印刷モード単色、CMY および CMY+W 印刷品質可変ドット技術を使用し、300 DPI (Dots Per Inch) と同等メディアのタイプ Everest 準拠コーティングの CD または DVD リボン単色 (黒色) CMY (シアン、マゼンタ、イエロー) CMY+W (シアン、マゼンタ、イエロー、ホワイト) リボンの印刷可能枚数...
Page 118: Rimage™注意と警告
Rimage Everest III プリンタ Rimage™注意と警告 Everest III プリンタ技術サポートと製品のアップデート Everest III プリンタに関する技術サポートと製品のアップデートは、Rimage.com/Support で可能です。注意：お客様の Everest III をオンラインで登録するか、登録カードご送付くだされば、更新情報をお知らせすることができます。安全情報本マニュアルおよび製品に関する指示により、適切で安全な操作が可能です。以下の指示マークは、ユーザーおよびその他の方を身体的傷害から、機器が損傷から保護するのに役立ちます。注意！電源スイッチ、電源、ヒューズ、ファン、非ステッピングモーターなどの、交流線電圧または場合によって直流低電圧を使用するどの機器も、UL 規格によって発行されめに、Rimage に承認されたコンポーネントと交換する必要があります。警告！ ANSI (American National Standard Institute: 米国規格協会) 標準に従い、警告は、身体傷害を、機器の操作または保守を行っている人間に及ぼす状況を示すために使用されます。注意：本ガイドラインが守られない場合には、機器、製品、ソフトウェアまたはデータに損失または損傷が生じる恐れがあります。...
Page 119 プリンタトレイを開くために、十分な空間を開けておいてください。プリンタトレイが動いているときは触らないでください。電源が投入されている間に、サイドカバーが開かれると、プリンタは停止します。操作中のプリンター内には触れないで下さい。ドアの連動装置を無効にしないでください。このプリンタには電源スイッチがありません。電源は、ケーブルを抜くことによって完全に接続を断たれます。Rimage は、プリンタを、電源ケーブルの接続をすぐに断つことができる位置に据え付けることをお勧めします。電源ケーブルをコンセントから抜く時は常にプラグを持って下さい。本プリンタには、本体の背面に電圧スライドスイッチがあります。使用する前に設定されているかチェックします。交流の 110V または 220V 以外の電圧は使用しないでください。これにより火事や電気ショックが発生することになる可能性があります。スイッチ、電源、ヒューズ、非ステッピングモーターるすべての機器は、UL 規格によって発行された安全承認を維持するために、Rimage に承認されたコンポーネントと交換する必要があります。付属の交流電源コードのみをご使用ください。詳細または、新しい電 Rimage のカスタマサービスまでお問い合わせください。本製品は、オフィス環境での使用を目的として設計されています。広帯域データ通信システム用の各国における警告; 2400-2483.5 MHz フランス：野外で使用しないでください。イタリア：各自の敷地以外で使用する場合は、一般的な認可が必要です。ノルウエー:この細則は Ny-Alesund の中心から半径 20km 以内の場所には適用されません。 110875_A 場合があります。過熱していたり、異臭がする場合は、直ちに、コン...
Page 120: 安全試験
Rimage Everest III プリンタ安全試験製品名：Everest III プリンタモデル：CDPR22 Notice for USA Federal Communications Commissions (FCC) Warning Any unauthorized modification to this equipment may result in the revocation by the FCC of the user’s authority to operate this equipment. Federal Communications Commissions (FCC) Notice This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
Page 121 Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Por medio de la presente Rimage Corporation declara que el Everest III cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Page 122 Rimage Corporation erklærer herved at utstyret Everest III printer er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF. Hér með lýsir Rimage Corporation yfir því að Everest III printer er í samræmi við grunnkröfur og aðrar kröfur, sem gerðar eru í tilskipun 1999/5/EC.
Page 123: Rimage Everest Iii プリンタの 1 年間保証
Rimage Everest III プリンタの 1 年間保証 Rimage は、次の規約に従い、Everest プリンタのすべての非消耗品に材質および製品上の欠陥がないことをオリジナルエンドユーザーに対してのみ 12 か月間保証いたします： • Rimage は、保証期間内に欠陥が明らかになった非消耗品を Rimage の裁量により交換または修理します。 • 保証は、Rimage が製品をユーザー宛に発送した日から有効になります。 • 工場引き取り修理サービス：米国またはカナダ国内からミネソタの Rimage に修理を依頼された場合は、通常、15 営業日以内に対応いたします。ヨーロッパの都市からドイツの Rimage に修理を依頼された場合は、通常 15 営業日以内に対応いたします。米国およびカナダを除く海外からミネソタ州の Rimage に修理を依頼された場合は、通常 25 営業日以内...
Page 124 ™ Impresora Rimage Everest III Guía del usuario...
Page 126 Rimage Corporation se reserva el derecho de revisar esta publicación y de realizar cambios ocasionalmente al contenido de la misma, no siendo obligación de Rimage Corporation avisar a ninguna...
Page 127: Información De Soporte
• El número de serie de la unidad y la versión del software. • La descripción funcional y técnica del problema. • el mensaje de error exacto recibido. Obtenga información adicional en línea En www.rimage.com/support.html, encontrará el soporte y los servicios de primera línea de Rimage. Seleccione su familia de productos.
Page 128 Contenido Introducción... 1 Requisitos de la impresora ...1 Requisitos del sistema operativo... 1 Requisitos de medios ... 1 Requisitos de cinta ... 1 Requisitos del diseño de etiquetas... 2 Identificación de las piezas de la impresora Everest... 3 Vista delantera...3 Panel de control...4 Indicadores del panel de control ...
Page 129 Precauciones y advertencias de Rimage™ ... 30 Impresora Everest III ...30 Soporte técnico y actualizaciones de productos ... 30 Información de seguridad... 30 Prueba de seguridad ... 32 Garantía limitada de 1 año de la impresora Rimage Everest III... 35...
Page 130: Introducción
Rimage al 800-445-8288. Requisitos de cinta ¡Importante! Utilice sólo cintas de impresión Everest III con la impresora Everest III. Las cintas de impresión diseñadas para la impresora Everest II o versiones anteriores no imprimirán correctamente en la impresora Everest III.
Page 131: Requisitos Del Diseño De Etiquetas
24 mm • Medios: los medios de los Rimage Media Kits™ tienen un área de impresión de 24 a 118 mm. En la mayoría de las etiquetas, se recomiendan los ajustes de 24 mm y 118 mm. Para obtener más información acerca de Rimage Media Kits™ (prácticos paquetes de discos imprimibles de retransferencia térmica y cintas, garantizados por...
Page 132: Identificación De Las Piezas De La Impresora Everest
Identificación de las piezas de la impresora Everest En esta sección se describen el hardware y las funciones de la impresora Everest. Vista delantera Cubierta lateral Panel de control 110875_A Identificación de las piezas de la impresora Everest Seguros de la cubierta lateral Manija Bandeja de la impresora...
Page 133: Panel De Control
Impresora Rimage Everest III Panel de control En el panel de control, ubicado en la parte delantera de la impresora, hay cuatro luces indicadoras y un botón de funcionamiento. Mediante el panel de control puede monitorear y controlar la impresora Everest.
Page 134: Vista Posterior
Vista posterior 110875_A Identificación de las piezas de la impresora Everest Conector USB Posición del tornillo de transporte original Interruptor de modo Conector del cable de la impresora Interruptor de voltaje Conector de alimentación Posición de almacenamiento del tornillo de transporte...
Page 135: Interruptores De La Impresora Everest
Impresora Rimage Everest III Interruptores de la impresora Everest En la parte posterior de la impresora Everest hay dos interruptores: el interruptor de modo y el interruptor de voltaje de CA. Interruptor de modo ¡Importante! Antes de cambiar el interruptor de modo, debe apagar la impresora Everest.
Page 136: Funcionamiento De La Impresora Everest
Instalación del controlador de la impresora Everest (PC) Antes de imprimir, debe instalar el controlador de la impresora. ¡Importante! Si su impresora Rimage Everest estaba incluida con un autoloader que tiene un equipo o centro de control incorporado, el controlador de la impresora Everest ya está...
Page 137: Instalación Del Controlador De La Impresora Everest (Macintosh)
1. Instale el controlador de la impresora. a. Inserte el disco del software en la unidad de disco del equipo. b. Ejecute el programa Rimage Everest Installer (Instalador de Rimage Everest). c. Seleccione Install (Instalar). Comienza la instalación. d. Una vez que la instalación termine, seleccione Quit (Salir). La instalación finaliza y la ventana de instalación se cierra.
Page 138: Colocación De Un Disco En La Bandeja De La Impresora
Colocación de un disco en la bandeja de la impresora Siga este procedimiento para colocar un disco en la bandeja de la impresora. 1. Para abrir la bandeja de la impresora, presione el botón de funcionamiento. 2. Coloque el disco en la almohadilla de impresión con la superficie de impresión hacia arriba y el...
Page 139: Configuración De Las Preferencias De Impresión En Un Equipo Con Windows
3. En el menú desplegable, seleccione Printing Preferences (Preferencias de impresión). Se abre el cuadro de diálogo Rimage Everest III Printing Preferences (Preferencias de impresión de Rimage Everest III). Acceso a las preferencias de impresión a través de CD Designer Nota: con este método, las preferencias de impresión se guardan con el archivo de la...
Page 140: Configuración Del Tamaño De Medios, Tipo De Medios, Orientación Y Tipo De Cinta (Pc)
Configuración del tamaño de medios, tipo de medios, orientación y tipo de cinta (PC) 1. Vaya a las preferencias de impresión. Consulte la página 10. 2. Seleccione la ficha Main (Principal). 3. Vea o cambie las preferencias de impresión. a. En la lista desplegable Media Type (Tipo de medios), seleccione el Media Type (Tipo de medio) correspondiente.
Page 141: Configuración De La Calidad De Impresión, Combinación De Colores Y Ajustes De Imagen (Pc)
Impresora Rimage Everest III Configuración de la calidad de impresión, combinación de colores y ajustes de imagen (PC) 1. Vaya a las preferencias de impresión. Consulte la página 10. 2. Seleccione la ficha Advanced (Opciones avanzadas). 3. Vea o cambie las preferencias de impresión.
Page 142: Configuración Del Área De Impresión (Pc)
Configuración del área de impresión (PC) Mediante esta funcionalidad puede ajustar la configuración del área de impresión para el material de CD/DVD estándar de 120 mm. De esta forma puede configurar los diámetros externo e interno para imprimir la etiqueta del disco sin sobrepasar sus bordes. Nota: la configuración del área de impresión creada en un archivo de etiqueta de CD Designer anulará...
Page 143: Ajuste De La Alineación De Impresión Y La Densidad Del Color (Pc)
1. Vaya a las preferencias de impresión. Consulte la página 10. 2. Seleccione la ficha Utility (Utilidad). 3. En el panel Printer status (Estado de impresora), seleccione Status (Estado). Se abre la ventana Status Monitor (Monitor de estado). Sugerencia: en la ficha Status (Estado), puede ver información acerca de la impresora Everest, como por ejemplo, la versión de firmware actual, el progreso de un trabajo de...
Page 144: Configuración De Las Preferencias De Impresión En Un Equipo Macintosh
1. Vaya a las preferencias de impresión. Consulte la página 15. 2. En el menú emergente del panel de preconfiguraciones, seleccione Everest III Settings (Configuración de Everest III). Se abre el panel Everest III Settings (Configuración de Everest III). 3. Vea o cambie las preferencias de impresión.
Page 145: Configuración De Combinación, Brillo Y Umbral De Colores (Macintosh)
1. Vaya a las preferencias de impresión. Consulte la página 15. 2. En el menú emergente del panel de preconfiguraciones, seleccione Everest III Colors (Colores de Everest III). Se abre el panel Everest III Colors (Colores de Everest III). 3. Vea o cambie las preferencias de impresión.
Page 146: Configuración Del Área De Impresión (Macintosh)
Configuración del área de impresión (Macintosh) Mediante esta funcionalidad puede ajustar la configuración del área de impresión para el material de CD/DVD estándar de 120 mm. De esta forma puede configurar los diámetros externo e interno para imprimir la etiqueta del disco sin sobrepasar sus bordes. Sugerencia: la mayoría de los discos, como el que aparece más arriba, tienen...
Page 147: Ajuste De La Alineación De Impresión Y La Densidad Del Color (Macintosh)
Sugerencia: mediante la utilidad Everest III Utility puede ver información tal como la versión de firmware actual, el número de serie y el tipo de cinta instalada. Con la utilidad Everest III Utility, también puede actualizar el firmware de su impresora.
Page 148: Verificación De La Cinta Restante
Para las impresoras independientes Everest III y AutoPrinters, la ficha Status (Estado) en el monitor de estado para Windows le permite ver información sobre la impresora Everest, como por ejemplo: Versión de firmware actual...
Page 149: Mantenimiento De La Impresora Everest
Impresora Rimage Everest III Mantenimiento de la impresora Everest ¡Importante! Para un funcionamiento óptimo, ubique la impresora Everest en un ambiente limpio, sin polvo. Para que la impresora Everest funcione a plena capacidad, debe realizar un mantenimiento de rutina. Las tareas de mantenimiento y su frecuencia se detallan en la tabla que aparece a continuación.
Page 150: Cambio De La Cinta De Impresión
Cambio de la cinta de impresión Antes de cambiar la cinta de impresión Everest, deje que la cinta nueva se aclimate al ambiente. Si hay mayores diferencias de temperatura y humedad, espere un tiempo prudente. ¡Importante! Las cintas se deben almacenar a una temperatura entre 50º y 90 °F (10º y 32 °C).
Page 151 Impresora Rimage Everest III 4. Instale la cinta de impresión nueva. a. Extraiga la cinta de impresión nueva del envase. b. Instale el extremo del rodillo de suministro de la cinta de impresión en la parte superior del soporte. c. Inserte el eje grande en la abertura grande y presione el eje pequeño para...
Page 152: Cambio De La Cinta De Retransferencia
Cambio de la cinta de retransferencia Antes de cambiar la cinta de retransferencia Everest, deje que la cinta nueva se aclimate al ambiente. Si hay mayores diferencias de temperatura y humedad, espere un tiempo prudente. ¡Importante! Las cintas se deben almacenar a una temperatura entre 50º y 90 °F (10º y 32 °C).
Page 153 Impresora Rimage Everest III 4. Instale la cinta de retransferencia nueva. a. Saque la cinta de retransferencia del envase. b. Con el rodillo de suministro a la izquierda, deslice ambos rodillos de retransferencia debajo del soporte de la cinta de retransferencia.
Page 154: Limpieza De La Impresora Everest
Limpieza de la impresora Everest Limpie el cabezal de impresión con el kit de limpieza Everest 1. Apague la impresora. 2. Acceda al cabezal de impresión. a. Presione los dos seguros de la cubierta para soltar la cubierta lateral. b. Baje la cubierta lateral. c.
Page 155: Limpie Los Rodillos Adhesivos Con El Kit De Limpieza Everest
Impresora Rimage Everest III Limpie los rodillos adhesivos con el kit de limpieza Everest 1. Apague la impresora. 2. Extraiga la cinta de impresión. Para obtener instrucciones específicas, vea Cambio de la cinta de impresión. Consulte la página 21. 3. Para tener acceso a los rollos...
Page 156: Limpie El Filtro De Aire
Limpie el filtro de aire 1. Apague la impresora. 2. Saque el filtro de aire. a. En la parte posterior de la impresora Everest, saque los dos tornillos que sostienen la cubierta del ventilador. b. Saque el filtro de aire. 3.
Page 157 Impresora Rimage Everest III 3. Limpie el rodillo de la platina. a. Aplique alcohol isopropílico en el hisopo de esponja. ¡Precaución! Cuando limpie el rodillo de la platina no aplique presión con los hisopos de esponja. Si lo hace, puede dañar...
Page 158: Información Adicional
Información adicional Especificaciones de la impresora Everest Elemento Descripción 60 segundos o menos para la cobertura de color CMY. Velocidad de impresión (incluido el ciclo de la 66 segundos para CMY+Blanco bandeja) La primera impresión demora cinco minutos, lo que incluye el tiempo de calentamiento.
Page 159: Precauciones Y Advertencias De Rimage
Rimage™ Impresora Everest III Soporte técnico y actualizaciones de productos El soporte técnico y las actualizaciones de productos para la impresora Everest III están disponibles en Rimage.com/Support. ¡Importante! Para registrar su impresora Everest III, complete y devuelva la tarjeta de registro para que Rimage pueda informarlo sobre actualizaciones cuando estén disponibles.
Page 160 No desarme la impresora ni utilice herramientas en ella. Todos los procedimientos de servicio deben se r realizados por un técnico autorizado por Rimage o enviar al servicio de reparac ión autorizado por Rimage. No realice servicio a la impresora con el cable de alimentación conectado a la toma d corriente de CA.
Page 161: Prueba De Seguridad
Impresora Rimage Everest III Prueba de seguridad Nombre del producto: Impresora Everest III Modelo: CDPR22 Aviso para Estados Unidos Advertencia de la Comisión Federal de Comunicaciones (FCC) Cualquier modificación que se haga a este equipo sin autorización puede originar la revocación por parte de la FCC del permiso del usuario para operar este equipo.
Page 162 Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Por medio de la presente Rimage Corporation declara que el Everest III cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Page 163 Rimage Corporation erklærer herved at utstyret Everest III printer er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF. Hér með lýsir Rimage Corporation yfir því að Everest III printer er í samræmi við grunnkröfur og aðrar kröfur, sem gerðar eru í tilskipun 1999/5/EC.
Page 164: Garantía Limitada De 1 Año De La Impresora Rimage Everest Iii
(5) días de detectada la falla o defecto. Para obtener servicio de garantía, llame a Rimage al (952) 946-0004. La garantía limitada que se indica arriba es la única garantía de Rimage en relación con la impresora Rimage Everest.
Page 165 Imprimante Rimage Everest III™ Guide de l’utilisateur...
Page 167 être déplacés ou sont devenus inactifs. Ce document peut contenir des liens vers des sites sur l’Internet qui appartiennent et sont exploités par des tiers. Rimage Corporation n’est en aucun cas responsable du contenu de ces sites tiers. ©2006, Rimage Corporation Rimage™...
Page 168: Informations Sur Les Services Généraux
• Le numéro de série de l’unité et la version du logiciel. • Une description fonctionnelle et technique du problème. • Le message d’erreur exact reçu. Apprenez-en plus en ligne Sur www.rimage.com/support.html, vous découvrirez les services et l’assistance de classe mondiale offerts par Rimage. 1. Sélectionnez la famille de produits.
Page 169 Table des matières Introduction ... 1 Spécifications de l’imprimante ... 1 Spécifications du système d’exploitation... 1 Spécifications des supports... 1 Spécifications des rubans ... 1 Spécifications de conception des étiquettes ... 2 Identification des pièces de l’imprimante Everest ... 3 Vue de face ...
Page 170 Mises en garde et avertissements Rimage™... 30 Imprimante Everest III ... 30 Assistance technique et mises à jour du produit ... 30 Informations sur la sécurité ... 30 Tests de sécurité ... 32 Garantie limitée d’un an de l’imprimante Rimage Everest III ... 35...
Page 171: Introduction
Les supports contenus dans les Rimage Media Kits™ sont conçus pour une utilisation optimale avec les imprimantes Everest. Pour de plus amples informations sur les Rimage Media Kits™ – des packs pratiques de rubans et de disques pour impression par retransfert thermique, tous garantis par Rimage – contactez Rimage au 800-445-8288.
Page 172: Spécifications De Conception Des Étiquettes
Le logiciel compatible Windows de l’imprimante Everest est accompagné d’un éditeur d’étiquettes dénommé CD Designer™, qui est installé sur votre PC au cours d’une installation normale du logiciel Rimage. Si votre PC fonctionne sous Windows, vous pouvez utiliser CD Designer pour concevoir vos étiquettes.
Page 173: Identification Des Pièces De L'imprimante Everest
Identification des pièces de l’imprimante Everest Cette section décrit le matériel et les caractéristiques de l’imprimante Everest. Vue de face Panneau latéral Panneau de commande 110875_A Identification des pièces de l’imprimante Everest Systèmes de verrouillage du panneau latéral Poignée Plateau de l’imprimante...
Page 174: Panneau De Commande
Imprimante Rimage Everest III Panneau de commande Le panneau de commande, situé en face avant de l’imprimante, comprend un bouton de commande et quatre voyants lumineux. Le panneau de commande vous permet de surveiller et de commander l’imprimante Everest. Conseil : Si tous les voyants lumineux clignotent, l’imprimante n’a pas été...
Page 175: Vue Arrière
Vue arrière Position d’origine de la vis d'expédition 110875_A Identification des pièces de l’imprimante Everest Connecteur USB Commutateur de mode Connecteur du d’alimentation Commutateur de tension Connecteur d’alimentation Position de stockage de la vis d'expédition câble...
Page 176: Commutateurs De L'imprimante Everest
Imprimante Rimage Everest III Commutateurs de l’imprimante Everest Il existe deux commutateurs sur l’arrière de l’imprimante Everest : le commutateur de mode et le commutateur de tension alternative. Commutateur de mode Important ! Vous devez mettre l’imprimante Everest hors tension avant de modifier la position du commutateur de mode.
Page 177: Fonctionnement De L'imprimante Everest
Installation du pilote de l’imprimante Everest (PC) Avant d’imprimer, vous devez installer le pilote de l’imprimante. Important ! Si votre imprimante Rimage Everest comprend un chargeur automatique avec un centre de commande ou un PC intégré, le pilote de l’imprimante Everest est déjà installé.
Page 178: Installation Du Pilote De L'imprimante Everest (Macintosh)
Imprimante Rimage Everest III Installation du pilote de l’imprimante Everest (Macintosh) Important ! Pour installer le pilote de l’imprimante Everest, vous devez vous être connecté en utilisant un compte d’administrateur. 1. Installez le pilote de l’imprimante. a. Insérez le disque du logiciel dans le lecteur de l’ordinateur.
Page 179: Positionnement D'un Disque Sur Le Plateau De L'imprimante
Positionnement d’un disque sur le plateau de l’imprimante Appliquez cette procédure pour positionner un disque sur le plateau de l’imprimante. 1. Pour ouvrir le plateau de l’imprimante, appuyez sur le bouton de commande. 2. Placez le disque sur la tablette d’impression, avec la surface à...
Page 180: Configuration De Vos Préférences D'impression Sur Un Pc Windows
Dans le menu déroulant, sél Rimage Everest III s’ouvre. 4. Dans la boîte de dialogue Propriétés de la Rimage Everest III, sélectionnez l’onglet Avancé. Dans la partie inférieure de l’onglet Avancé, sélectionnez Impressio de dialogue Impression par défaut de la Rimage Everest III s’ouvre.
Page 181: Définition De La Taille, Du Type Et De L'orientation Du Support Ainsi Que Du Type De Ruban (Pc)
Définition de la taille, du type et de l’orientation du support ainsi que du type de ruban (PC) 1. Naviguez jusqu’aux préférences d’impression. Rendez-vous page 10. 2. Sélectionnez l’onglet Principal. 3. Consultez ou modifiez les préférences d’impression. a. Dans la liste déroulante Type de support, sélectionnez le type de support approprié. b.
Page 182: Définition De La Qualité D'impression, De La Correspondance Des Couleurs Et Des Réglages De L'image (Pc)
Imprimante Rimage Everest III Définition de la qualité d’impression, de la correspondance des couleurs et des réglages de l’image (PC) 1. Naviguez jusqu’aux préférences d’impression. Rendez-vous page 10. 2. Sélectionnez l’onglet Avancé. 3. Consultez ou modifiez les préférences d’impression. a. Dans la sous-fenêtre Qualité d’impression, sélectionnez la qualité d’impression désirée.
Page 183: Définition De La Zone D'impression (Pc)
Définition de la zone d’impression (PC) Cette fonctionnalité vous permet de régler les paramètres de la zone imprimable pour les CD/DVD de 120 mm. Ceci vous permet de définir les diamètres externes et internes pour imprimer l’étiquette sans empiéter sur les bords du disque. Remarque : Les paramètres de zone d’impression configurés au sein d’un fichier d’étiquettes CD Designer écrasent les paramètres d’imprimante et de télécopieur définis sous Windows.
Page 184: Réglages De L'alignement Et De La Densité Des Couleurs (Pc)
Imprimante Rimage Everest III Réglages de l’alignement et de la densité des couleurs (PC) 1. Naviguez jusqu’aux préférences d’impression. Rendez-vous page 10. 2. Sélectionnez l’onglet Utilitaires. 3. Dans la sous-fenêtre État de l’imprimante, sélectionnez État. La fenêtre Écran d’état s’ouvre.
Page 185: Configuration De Vos Préférences D'impression Sur Un Macintosh
1. Naviguez jusqu’aux préférences d’impression. Rendez-vous page 15. 2. Dans le menu contextuel de la sous-fenêtre des préréglages, sélectionnez Paramètres de l’Everest III. La sous-fenêtre Paramètres de l’Everest III s’affiche. 3. Consultez ou modifiez les préférences d’impression. a. Dans la liste déroulante Type de support, sélectionnez le type de support approprié.
Page 186: Définition De La Correspondance Des Couleurs, De La Luminosité Et Du Seuil (Macintosh)
1. Naviguez jusqu’aux préférences d’impression. Rendez-vous page 15. 2. Dans le menu contextuel de la sous-fenêtre des préréglages, sélectionnez Couleurs de l’Everest III. La sous-fenêtre Couleurs de l’Everest III s’affiche. 3. Consultez ou modifiez les préférences d’impression. a. Dans la liste déroulante Correspondance des couleurs, sélectionnez la correspondance des couleurs désirée.
Page 187: Définition De La Zone D'impression (Macintosh)
Définition de la zone d’impression (Macintosh) Cette fonctionnalité vous permet de régler les paramètres de la zone imprimable pour les CD/DVD de 120 mm. Ceci vous permet de définir les diamètres externes et internes pour imprimer l’étiquette sans empiéter sur les bords du disque. Conseil : La plupart des disques, tels que celui illustré...
Page 188: Réglages De L'alignement Et De La Densité Des Couleurs (Macintosh)
Imprimante Rimage Everest III Réglages de l’alignement et de la densité des couleurs (Macintosh) Dans les utilitaires Everest III, vous pouvez régler l’alignement et la densité des couleurs. Conseil : Les utilitaires Everest III vous permettent de visualiser des informations telles que la version actuelle du micrologiciel, le numéro de série et le type de ruban monté.
Page 189: Vérification Du Ruban Restant
Le nombre estimé d’impressions restantes avec le ruban d’encre et le ruban de retransfert est affiché sur le panneau de commande des chargeurs automatiques Producer III. Pour les imprimantes autonomes Everest III et les imprimantes automatiques, l’onglet État de la fenêtre Écran d’état de Windows vous permet d’accéder à des informations sur l’imprimante Everest, notamment : •...
Page 190: Maintenance De L'imprimante Everest
Imprimante Rimage Everest III Maintenance de l’imprimante Everest Important ! Afin de bénéficier de performances optimales, vous devez utiliser l’imprimante Everest dans un environnement propre et à l’abri des poussières. Pour que l’imprimante Everest continue de fonctionner de façon optimale, vous devez effectuer une maintenance de routine.
Page 191: Changement Du Ruban D'impression
Changement du ruban d’impression Avant de changer le ruban d’impression Everest, vous devez donner le temps au nouveau ruban de s’acclimater à l’environnement. Laissez plus de temps pour les températures élevées et les différences d’humidité. Important ! Les rubans doivent être stockés à une température comprise entre 10 et 32 °C (50 et 90°...
Page 192 Imprimante Rimage Everest III 4. Montez le nouveau ruban d’impression. a. Retirez le nouveau ruban d’impression de son emballage. b. Positionnez l’extrémité du ruban d’impression qui se monte sur le rouleau d’alimentation sur le dessus du support. c. Insérez le grand mandrin...
Page 193: Changement Du Ruban De Retransfert
Changement du ruban de retransfert Avant de changer le ruban de retransfert Everest, vous devez donner le temps au nouveau ruban de s’acclimater à l’environnement. Laissez plus de temps pour les températures élevées et les différences d’humidité. Important ! Les rubans doivent être stockés à une température comprise entre 10 et 32 °C (50 et 90°...
Page 194 Imprimante Rimage Everest III 4. Montez le nouveau ruban de retransfert. a. Retirez le ruban de retransfert de son emballage. b. Avec le rouleau d’alimentation sur le côté gauche, faites glisser les rouleaux de retransfert sous le support du ruban de retransfert.
Page 195: Nettoyage De L'imprimante Everest
Nettoyage de l’imprimante Everest Nettoyage de la tête d’impression avec le kit de nettoyage Everest 1. Mettez l’imprimante hors tension. 2. Accédez à la tête d’impression. a. Appuyez sur les deux systèmes de verrouillage du panneau afin de libérer le panneau latéral.
Page 196: Nettoyage Des Rouleaux Amoureux Avec Le Kit De Nettoyage Everest
Imprimante Rimage Everest III Nettoyage des rouleaux amoureux avec le kit de nettoyage Everest 1. Mettez l’imprimante hors tension. 2. Retirez le ruban d’impression. Pour des instructions spécifiques, consultez la section Changement du ruban d’impression. Rendez-vous page 21. 3. Pour accéder aux rouleaux amoureux, retirez le rouleau d’alimentation du...
Page 197: Nettoyage Du Filtre À Air
Nettoyage du filtre à air 1. Mettez l’imprimante hors tension. 2. Démontez le filtre à air. a. À l’arrière de l’imprimante Everest, dévissez les deux vis maintenant le couvercle du ventilateur. b. Démontez le filtre à air. 3. Nettoyez le filtre à air. a.
Page 198 Imprimante Rimage Everest III 3. Nettoyez le rouleau de la platine. a. Appliquez de l’alcool isopropylique sur le tampon éponge. Attention ! N’appliquez pas de pression pendant le nettoyage du rouleau de la platine avec les tampons éponge. L’application d’une pression peut...
Page 199: Pour En Savoir Plus
Pour en savoir plus Spécifications de l’imprimante Everest Élément Description 60 secondes ou moins pour une couverture couleur CMJ. Vitesse d’impression (y compris la durée du 66 secondes pour CMJ-Blanc cycle du plateau) La première impression dure 5 minutes et comprend la période de préchauffage.
Page 200: Mises En Garde Et Avertissements Rimage
Imprimante Everest III Assistance technique et mises à jour du produit Une assistance technique et des mises à jour sont disponibles pour l’imprimante Everest III sur le site Rimage.com/Support. Important : Pour enregistrer votre imprimante Everest III, remplissez et renvoyez la carte d’inscription pour que Rimage puisse vous aviser des mises à...
Page 201 Ne démontez pas l’imprimante et n’utilisez aucun outil. Toutes les procédures d’entretien doivent être réalisées par un technicien agréé Rimage ou le produit doit être envoyé en réparation dans un centre de réparation agréé Rimage. L’entretien de l’imprimante doit être effectué avec le cordon d’alimentation débranc...
Page 202: Tests De Sécurité
Imprimante Rimage Everest III Tests de sécurité Nom du produit : Imprimante Everest III Modèle : CDPR22 Avis pour les États-Unis d’Amérique Avertissement de la Federal Communications Commission (FCC) (Commission fédérale des communications des États-Unis) Les modifications non autorisées sur cet équipement peuvent provoquer la révocation par la FCC du droit de l’utilisateur à...
Page 203 Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Por medio de la presente Rimage Corporation declara que el Everest III cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Page 204 Rimage Corporation erklærer herved at utstyret Everest III printer er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF. Hér með lýsir Rimage Corporation yfir því að Everest III printer er í samræmi við grunnkröfur og aðrar kröfur, sem gerðar eru í tilskipun 1999/5/EC.
Page 205: Garantie Limitée D'un An De L'imprimante Rimage Everest Iii
Les consommables de l’imprimante y compris les rubans, les feuilles de transfert ou la tête d’impression. Vous ne pouvez céder cette garantie à quiconque sans le consentement écrit de Rimage. Rimage est le bénéficiaire désigné de cette garantie. S’il existe une incompatibilité entre cette garantie et tout autre accord inclus ou se rapportant à...
Page 206 ™ Stampante Rimage Everest III Manuale per l’utente...
Page 208 CD o DVD viola la legislazione nazionale e internazionale e può essere severamente punibile. Rimage Corporation si riserva il diritto di apportare migliorie all’apparecchio e al software descritti nel presente documento in qualsiasi momento e senza preavviso.
Page 209: Ulteriori Informazioni On Line
• Numero di serie dell’unità e versione del software. • Descrizione tecnica e funzionale del problema. • Messaggio esatto di errore ricevuto. Ulteriori informazioni on line All’indirizzo www.rimage.com/support.html è possibile conoscere l’ottima qualità del supporto e dei servizi Rimage. Selezionare la famiglia di prodotti.
Page 210 Indice Introduzione ... 1 Requisiti della stampante ...1 Requisiti del sistema operativo... 1 Requisiti dei supporti ... 1 Requisiti del nastro... 1 Requisiti del modello di etichetta... 2 Identificazione delle parti della stampante Everest ... 3 Vista anteriore ...3 Pannello di comando ...4 Spie del pannello di comando ...
Page 211 Specifiche della stampante Everest ... 29 Rimage™ – Avvertenze e precauzioni... 30 Stampante Everest III ...30 Supporto tecnico e aggiornamenti del prodotto... 30 Informazioni sulla sicurezza ... 30 Prove per la sicurezza... 32 Garanzia limitata di 1 anno della stampante Rimage Everest III... 35...
Page 212: Introduzione
Il presente manuale fornisce le informazioni necessarie per utilizzare la stampante Rimage Everest III, per identificarne le parti e per configurarne le preferenze di stampa. Per disimballare e configurare la stampante Everest, fare riferimento alle relative istruzioni allegate al prodotto.
Page 213: Requisiti Del Modello Di Etichetta
24 mm • Supporti: i supporti dei Rimage Media Kit™ hanno un’area di stampa di 24-118 mm. Sulla maggior parte delle etichette si consigliano impostazioni di stampa di 24 mm e 118 mm. Per maggiori informazioni sui Rimage Media Kit™ – pratici pacchetti di dischi stampabili con il procedimento del retransfer termico e di nastri, tutti garantiti da Rimage –...
Page 214: Identificazione Delle Parti Della Stampante Everest
Identificazione delle parti della stampante Everest Questa sezione illustra l’hardware e le funzioni della stampante Everest. Vista anteriore Coperchio laterale Pannello di comando 110875_A Identificazione delle parti della stampante Everest Fermi coperchio laterale Maniglia Vassoio stampante...
Page 215: Pannello Di Comando
Stampante Rimage Everest III Pannello di comando Il pannello di comando, posto sulla parte anteriore della stampante, comprende un pulsante operatore e quattro spie. Esso consente di monitorare e controllare la stampante. Suggerimento: se tutte le spie lampeggiano, la stampante non ha effettuato un’inizializzazione corretta.
Page 216: Vista Posteriore
Vista posteriore 110875_A Identificazione delle parti della stampante Everest Connettore USB Posizione originale della vite Selettore di modalità Connettore cavo stampante Selettore tensione Ingresso alimentazione Posizione di conservazione della vite di spedizione...
Page 217: Selettori Della Stampante Everest
Stampante Rimage Everest III Selettori della stampante Everest Sulla parte posteriore della stampante Everest ci sono due selettori: il selettore della modalità e quello della tensione a corrente alternata. Selettore di modalità Importante. Prima di cambiare l’impostazione del selettore della modalità, è necessario spegnere la stampante Everest.
Page 218: Uso Della Stampante Everest
Installazione del driver della stampante Everest (PC) Prima di stampare, è necessario installare il driver di stampa. Importante. Se la stampante Rimage Everest è stata fornita anche con un autoloader (che ha un PC integrato o un control center), il driver per la stampa 1.
Page 219: Installazione Del Driver Della Stampante Everest (Macintosh)
1. Installare il driver della stampante. a. Inserire il disco del software nell’unità di lettura del computer. b. Avviare il programma di installazione (Installer) della Rimage Everest. c. Selezionare Installa. L’installazione inizia. d. Quando l’installazione è completata, selezionare Esci. L’installazione termina e si chiude la relativa finestra.
Page 220: Collocazione Di Un Disco Sul Vassoio Della Stampante
Collocazione di un disco sul vassoio della stampante Utilizzare questa procedura per collocare un disco sul vassoio della stampante. 1. Per aprire il vassoio della stampante, premere il pulsante operatore. 2. Collocare il disco sul tappetino di stampa con la superficie stampabile rivolta verso l’alto e l’anello di impilazione rivolto verso il...
Page 221: Configurazione Delle Preferenze Di Stampa Su Un Pc Windows
Everest desiderata per visualizzare il menu a discesa. 3. Selezionare Proprietà. Si aprirà la finestra di dialogo Proprietà di Rimage Everest III. 4. Dalla finestra di dialogo Proprietà di Rimage Everest III, selezionare la scheda Avanzate.
Page 222: Impostazione Delle Dimensioni, Del Tipo E Dell'orientamento Del Supporto E Del Tipo Di Nastro (Pc)
Impostazione delle dimensioni, del tipo e dell’orientamento del supporto e del tipo di nastro (PC) 1. Aprire le Preferenze di stampa. Vedere pagina 10. 2. Selezionare la scheda Principale. 3. Visualizzare o modificare le Preferenze di stampa. a. Dall’elenco a discesa Tipo supporto, selezionare il tipo di supporto desiderato. b.
Page 223: Impostazione Della Qualità Di Stampa, Della Corrispondenza Dei Colori E Regolazione Dell'immagine (Pc)
Stampante Rimage Everest III Impostazione della qualità di stampa, della corrispondenza dei colori e regolazione dell’immagine (PC) 1. Aprire le Preferenze di stampa. Vedere pagina 10. 2. Selezionare la scheda Avanzate. 3. Visualizzare o modificare le Preferenze di stampa. a. Dal riquadro Qualità di stampa, selezionare quella desiderata.
Page 224: Impostazione Dell'area Di Stampa (Pc)
Impostazione dell’area di stampa (PC) Questa funzione consente di regolare le impostazioni per l’area di stampa per supporti CD/DVD standard da 120 mm. Ciò consente di impostare il diametro esterno e quello interno per stampare l’etichetta del disco senza oltrepassare i bordi del disco stesso. Nota: eventuali impostazioni dell’area di stampa create all’interno di un file di etichetta di CD Designer sostituiranno le impostazioni delle stampanti e degli apparecchi fax di Windows.
Page 225: Regolazione Dell'allineamento Di Stampa E Della Densità Di Colore (Pc)
Stampante Rimage Everest III Regolazione dell’allineamento di stampa e della densità di colore (PC) 1. Aprire le Preferenze di stampa. Vedere pagina 10. 2. Selezionare la scheda Utilità. 3. Nel riquadro Stato stampante, selezionare Stato per aprire la finestra Monitoraggio stato.
Page 226: Configurazione Delle Preferenze Di Stampa Su Macintosh
1. Aprire le Preferenze di stampa. Vedere pagina 15. 2. Dal menu a comparsa del riquadro delle impostazioni predefinite, selezionare Impostazioni Everest III per visualizzare il riquadro Impostazioni Everest III. 3. Visualizzare o modificare le Preferenze di stampa. a. Dall’elenco a discesa Tipo supporto, selezionare il tipo di supporto desiderato.
Page 227: Impostazione Della Corrispondenza Dei Colori, Della Luminosità E Della Soglia (Macintosh)
1. Aprire le Preferenze di stampa. Vedere pagina 15. 2. Dal menu a comparsa del riquadro delle impostazioni predefinite, selezionare Colori Everest III per visualizzare il riquadro Colori Everest III. 3. Visualizzare o modificare le Preferenze di stampa. a. Dall’elenco a discesa della corrispondenza colori (Color matching), selezionare quella desiderata.
Page 228: Impostazione Dell'area Di Stampa (Macintosh)
Impostazione dell’area di stampa (Macintosh) Questa funzione consente di regolare le impostazioni per l’area di stampa per supporti CD/DVD standard da 120 mm. Ciò consente di impostare il diametro esterno e quello interno per stampare l’etichetta del disco senza oltrepassare i bordi del disco stesso. Suggerimento: la maggior parte dei dischi come quello mostrato qui sopra...
Page 229: Regolazione Dell'allineamento Di Stampa E Della Densità Di Colore (Macintosh)
Regolazione dell’allineamento di stampa e della densità di colore (Macintosh) Nell’Utility Everest III è possibile regolare l’allineamento di stampa e la densità di colore. Suggerimento: l’Utility Everest III consente di visualizzare informazioni quali la versione corrente del firmware, il numero di serie e il tipo di nastro installato. Grazie all’Utility Everest III, è...
Page 230: Controllo Del Nastro Rimanente
Il pannello dell’operatore presente sugli autoloader Producer III indica il numero stimato di stampe rimanenti del nastro dell’inchiostro e del nastro di retransfer. Per le stampanti autonome Everest III e AutoPrinter, la scheda Stato di Monitoraggio stato di Windows consente di vedere alcune informazioni sulla stampante Everest come: •...
Page 231: Manutenzione Della Stampante Everest
Stampante Rimage Everest III Manutenzione della stampante Everest Importante. Per ottenere prestazioni ottimali, tenere la stampante Everest in un ambiente pulito e senza polvere. Per mantenere le sue prestazioni a livelli ottimali, è necessario effettuarne l’ordinaria manutenzione. Le operazioni e la frequenza di manutenzione sono descritti nella tabella sottostante.
Page 232: Sostituzione Del Nastro Di Stampa
Sostituzione del nastro di stampa Prima di sostituire il nastro di stampa Everest, lasciare che il nuovo nastro raggiunga la temperatura ambiente. In caso di maggiori differenze di temperatura e umidità, lasciare trascorrere più tempo. Importante. I nastri devono essere conservati ad una temperatura compresa tra 10 e 32 °C. Evitare l’umidità...
Page 233 Stampante Rimage Everest III 4. Installare un nuovo nastro di stampa. a. Togliere il nuovo nastro di stampa dalla confezione. b. Installare il rullo di alimentazione del nastro sulla parte superiore del supporto. c. Inserire il perno grande nell’apertura grande e quello piccolo con una pressione.
Page 234: Sostituzione Del Nastro Di Retransfer
Sostituzione del nastro di retransfer Prima di sostituire il nastro di retransfer Everest, lasciare che il nuovo nastro raggiunga la temperatura ambiente. In caso di maggiori differenze di temperatura e umidità, lasciare trascorrere più tempo. Importante. I nastri devono essere conservati ad una temperatura compresa tra 10 e 32 °C. Evitare l’umidità...
Page 235 Stampante Rimage Everest III 4. Installare un nuovo nastro. a. Togliere il nuovo nastro di retransfer dalla confezione. b. Con il rullo di alimentazione a sinistra, far scorrere entrambi i rulli del nastro di retransfer sotto il supporto. c. Installare il rullo di alimentazione sulla sinistra del supporto e fare scattare il rullo in posizione.
Page 236: Pulizia Della Stampante Everest
Pulizia della stampante Everest Pulire la testina con il kit di pulizia Everest 1. Spegnere la stampante. 2. Accedere alla testina di stampa. a. Premere i due fermi del coperchio laterale per aprirlo. b. Abbassare il coperchio laterale. c. Aprire il fermo 1. d.
Page 237: Pulire I Rulli Adesivi Con Il Kit Di Pulizia Everest
Stampante Rimage Everest III Pulire i rulli adesivi con il kit di pulizia Everest 1. Spegnere la stampante. 2. Rimuovere il nastro di stampa. Per istruzioni specifiche, vedere Sostituzione del nastro di stampa. Vedere pagina 21. 3. Per accedere ai rulli adesivi, rimuovere il rullo di alimentazione dal supporto del nastro di stampa.
Page 238: Pulire Il Filtro Dell'aria
Pulire il filtro dell’aria 1. Spegnere la stampante. 2. Rimuovere il filtro dell’aria. a. Togliere le due viti che fissano il coperchio della ventola sulla parte posteriore della stampante Everest. b. Rimuovere il filtro dell’aria. 3. Pulire il filtro dell’aria. a.
Page 239 Stampante Rimage Everest III 3. Pulire il rullo platina. a. Inumidire il tampone di spugna con alcool isopropilico. Attenzione. Pulendo il rullo platina con i tamponi di spugna, non premere troppo per non lasciare segni di graffiature sul disco stampato.
Page 240: Ulteriori Informazioni
Ulteriori informazioni Specifiche della stampante Everest Voce Descrizione 60 secondi o meno per la copertura con colore CMY (ciano, magenta, Velocità di stampa giallo). (compreso il tempo del ciclo del vassoio) 66 secondi per CMY+W (ciano, magenta, giallo + bianco) La prima stampa richiede 5 minuti, compreso il tempo di riscaldamento.
Page 241: Rimage™ - Avvertenze E Precauzioni
L’assistenza tecnica e gli aggiornamenti per la stampante Everest III sono disponibili all’indirizzo Rimage.com/Support. Importante. registrando la stampante Everest III on line o completando e inviando la scheda di registrazione si consente a Rimage di avvisare tempestivamente della disponibilità di aggiornamenti.
Page 242 Tutte le apparecchiature con tensione di rete a c.a. o a basse tensioni a c.c., quali interruttori, alimentatori, fus sostituite con componenti approvati da Rimage per poter mantenere l’approvazione sulla sicurezza emessa da UL. Usare esclusivamente il cavo di alimentazione c o per ordinare un nuovo cavo, rivolgersi all’assis...
Page 243: Prove Per La Sicurezza
Stampante Rimage Everest III Prove per la sicurezza Nome del prodotto: stampante Everest III Modello: CDPR22 Avviso per gli USA Avvertenza della FCC (Commissioni federali delle comunicazioni) L'eventuale modifica non autorizzata del dispositivo può causare la revoca da parte della FCC del diritto dell’utente di utilizzare l’apparecchiatura.
Page 244 Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Por medio de la presente Rimage Corporation declara que el Everest III cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Page 245 Rimage Corporation erklærer herved at utstyret Everest III printer er i samsvar med de grunnleggende krav og øvrige relevante krav i direktiv 1999/5/EF. Hér með lýsir Rimage Corporation yfir því að Everest III printer er í samræmi við grunnkröfur og aðrar kröfur, sem gerðar eru í tilskipun 1999/5/EC.
Page 246: Garanzia Limitata Di 1 Anno Della Stampante Rimage Everest Iii
Rimage deve ricevere per iscritto le eventuali richieste di garanzia per difetti o guasti entro cinque (5) giorni dal rilevamento di tale guasto o difetto. Per interventi in garanzia, contattare Rimage al numero + 1 (952) 946-0004.
