’ ANUAL ANUEL UTILISATEUR ANUAL DEL USUARIO ANUAL DO UTILIZADOR 3i™ UMID...

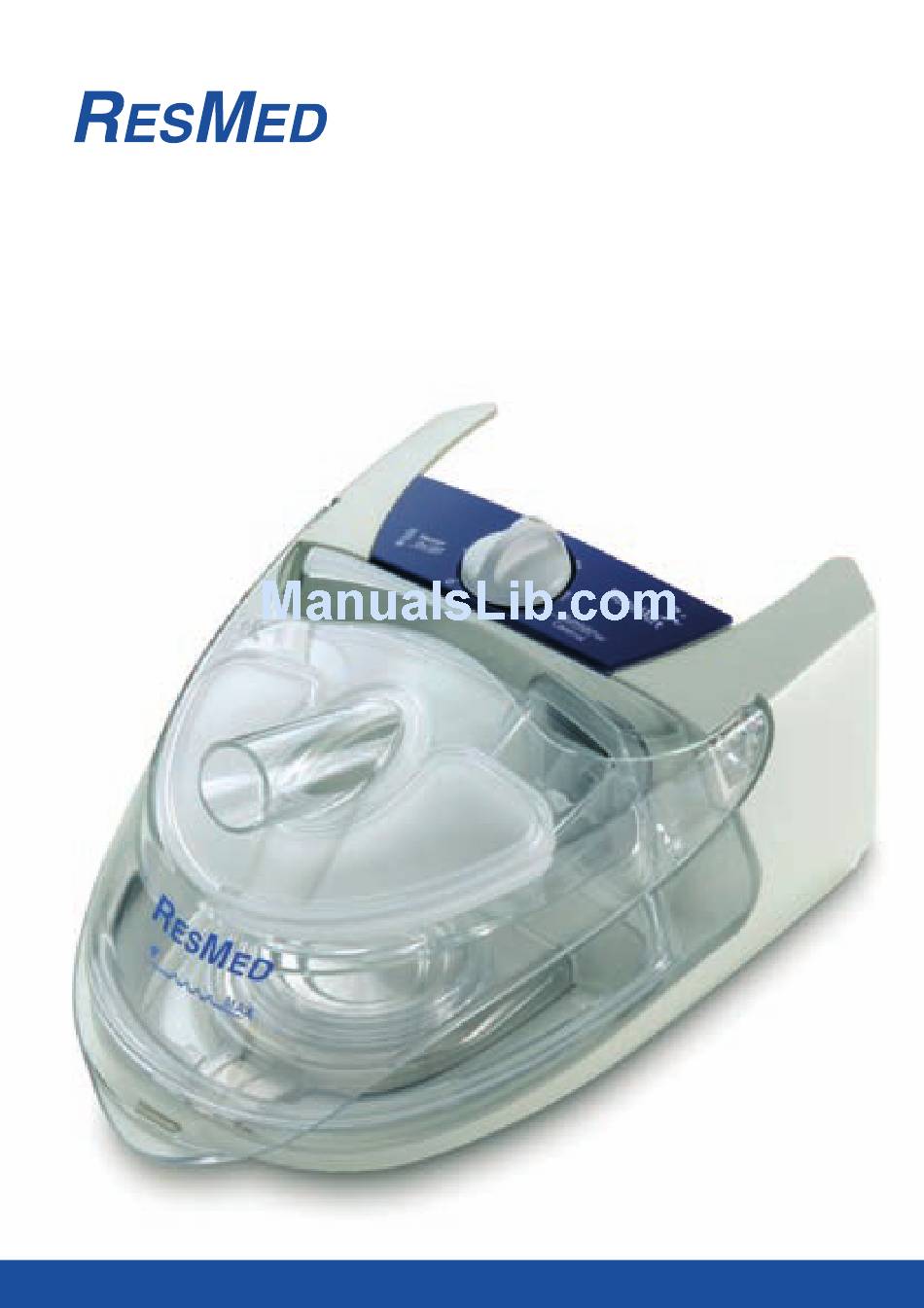

UMID HAT IS THE UMID The H 3i is designed to form a single unit with a ResMed CPAP flow UMID generator. The combined unit provides humidification during CPAP therapy, and can make therapy more comfortable. You may have experienced nasal congestion or dryness of the nose, mouth, or throat during CPAP therapy.
Take care when handling the H • water chamber may be hot. 3i is indicated for humidification of the air delivered from the ResMed 3i is for use only as recommended by a UMID 3i is contraindicated for use with patients whose upper (supraglottic) 3i only for its intended use as described in this manual.
If liquids are inadvertently spilled into or on the H • unplug the CPAP device from the power outlet. Disconnect the docking station from the CPAP device and allow the docking station to drain and dry before using. Do not operate the H •...
Insert the power cord into the socket at the rear of your flow generator. Plug the other end of the power cord into a power outlet (D-3). Note: If your flow generator is powered via the DC input, the HumidAire 3i is not powered and humidification output will be reduced.
Please refer to the illustrations in section E of the illustration sheet. WARNING Take care when handling your HumidAire 3i. The water and the water chamber base may both be hot. Allow ten minutes for the heater plate and any excess water to cool.
Note: During operation, the indicator light becomes brighter to indicate that the heating element is active. Your HumidAire 3i has a rapid heating element which allows very short heating times. Do not be concerned if the light only brightens very briefly.
Unplug the power cord from the power outlet (G-1). WARNING Take care when handling your HumidAire 3i. The water and the water chamber base may both be hot. Allow ten minutes for the heater plate and any excess water to cool (G-2).
Unplug the power cord from the power outlet (H-1). WARNING Take care when handling your HumidAire 3i. The water and the water chamber base may both be hot. Allow ten minutes for the heater plate and any excess water to cool (H-2).
LEANING YOUR UMID CAUTION Do not use any of the following to clean any part of the HumidAire 3i. These • solutions may cause damage and reduce the life of the product. bleach, chlorine-, alcohol- or ammonia-based solutions • moisturizing, antibacterial or glycerine based soaps •...
Of course, as with all electrical devices, if any irregularity becomes apparent, you should exercise caution and have the device inspected by an authorized ResMed Service Center. UMID...
ROUBLESHOOTING If there is a problem, try the following suggestions. If the problem cannot be solved, contact your equipment supplier or ResMed. Do not attempt to open the unit. WARNING Service and repair should only be performed by an authorized service agent.
Solution The air tubing is not Connect the air tubing as described in connected properly. “Setting Up your HumidAire 3i For Use” on page 6. The air tubing is blocked, Unblock or free the air tubing. Check the pinched or punctured.
Water capacity to maximum fill line: 415 mL OWER UPPLY Input range for ResMed S8 flow generator with 110V, 400Hz; 2.5A <140 VA (110 W) (maximum power consumption). Instantaneous peak power consumption <340 VA. Actual average power consumption will vary, depending on factors such as temperature setting, set pressure, the use of accessories, height above sea level and ambient temperature.
Page 21
YMBOLS HICH PPEAR ON THE EVICE Attention, consult accompanying documents Type CF equipment Class II equipment Hot surface Do not touch Maximum water level Do not remove the tub plate from the water chamber...
Excludes single-use devices. Note: Some models are not available in all regions. If the product fails under conditions of normal use, ResMed will repair or replace, at its option, the defective product or any of its components. This Limited Warranty does...
Control dial 8 Cover cleaning 12 disassembling 10 reassembling 12 Cover seal cleaning 12 reassembling 12 removing 10 Detaching your HumidAire 3i 9 Dimensions 15 Docking station cleaning 12 Dryness symptoms 10 Electromagnetic compatibility 15 Environmental conditions 15 FAQ 9...
