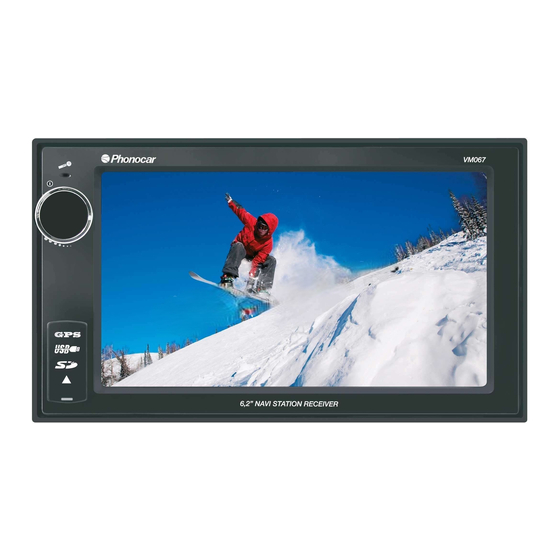

- Page 1 6,2” TFT/LCD 2 DIN NAVIGATION ITALIANO ENGLISH FRANÇAIS DEUTSCH ESPAÑOL MANUALE ISTRUZIONI • INSTRUCTIONS MANUAL NOTICE DE MONTAGE ET D’EMPLOI • GEBRAUCHSANWEISUNGEN MANUAL DE INSTRUCCIONES VM 067...
-
Page 2: Connessioni • Connections
CONNESSIONI • CONNECTIONS IT/GB USCITA / OUTPUT SUB WOOFER INGRESSO / INPUT REAR CAMERA CAMERA MICROFONO / MICROPHONE BLUETOOTH F.R. R.R. ANTENNA / AERIAL RADIO F.L. R.L. NERO BLACK ARANCIONE USCITE PRE-AMP ORANGE PRE-AMP OUTPUT MARRONE BROWN INGRESSO ANTERIORE A/V / FRONT INPUT A/V ROSSO/RED AUX IN R BIANCO/WHITE... -
Page 3: Power Supply
CONNESSIONI • CONNECTIONS IT/GB USCITE ALTOPARLANTI GRIGIO/GRAY FRONT R + SPEAKERS OUTPUT ANTERIORE DESTRO GRIGIO-NERO/GRAY-BLACK FRONT R - FRONT RIGHT BIANCO/WHITE FRONT L + ANTERIORE SINISTRO BIANCO-NERO/WHITE-BLACK FRONT L - FRONT LEFT MARRONE VIOLA/PURPLE BROWN REAR R + POSTERIORE DESTRO VIOLA-NERO/PURPLE-BLACK REAR R - REAR RIGHT... - Page 4 CONNESSIONI • CONNECTIONS IT/GB COMANDI AL VOLANTE CON PROTOCOLLO RESISTIVO / RESISTIVE PROTOCOL STEERING-WHEEL COMMANDS Per i collegamenti al connettore auto originale utilizzare gli schemi presenti sul manuale connessioni dell’interfaccia 4/083 o 4/085. When connecting to the original car-connector, please refer to the connection-schemes shown in the Manual of Interface 4/083 or 4/085. ROSSO / RED AUX IN-R BIANCO / WHITE...
-
Page 5: Funzioni • Functions
FUNZIONI • FUNCTIONS IT/GB RESET AUX IN 1. Microfono. 1. Microphone. 2. Accensione-Spegnimento / Volume / Funzione GPS 2. Power on-off / Volume / GPS Function 3. Protezione scorrevole per ingressi AUX IN - SD CARD - USB 3. Cover for the AUX IN - SD CARD - USB slots 4. - Page 6 MENÚ • MENU IT/GB Premere il tasto Accensione/Spegnimento sul pannello frontale dell’autoradio, comparirà la funzione RADIO, con l’icona si passa il menù principale. Il menù è formato da tre diverse schermate che si visualizzeranno facendo scorrrere il dito sullo schermo.Toccando le icone si seleziona la sorgente o la funzione desiderata.
- Page 7 IMPOSTAZIONI • SETUP IT/GB Premere l’icona Setup sul pannello del menù principale per modificare i seguenti settaggi: video, audio, orario, sistema, touchscreen. Press Setup icon on the screen to regulate the folowing settings: video, audio, clock, system, touchscreen. VIDEO AUDIO DATA E ORA Per impostare Regola bilanciamento.
- Page 8 IMPOSTAZIONI • SETUP IT/GB Press it SISTEMA TOUCHSCREEN PERSONALIZZAZIONE SFONDO Etra nella schermata d’impostazione. Tramite l’icona entrare nella schermata d’im- Nel menù principale, tramite l’icona postazione. (WALLPAPER) si può selezionare una serie di • Beep ON/OFF attiva/disattiva suono tasti. Se le immagini sullo schermo e il touch non sfondi da applicare allo schermo.
- Page 9 RADIO IT/GB RADIO RICERCA STAZIONI SALVATAGGIO STAZIONI Tramite l’icona si entra nella funzione Automatica. Per sintonizzarsi in automatico su Automatico. E possibile salvare fino a 6 stazioni RADIO. una stazione toccare le icone sul touchscreen. per ogni banda. Selezionare la banda desiderata e tener premuto il tasto AMS, in automatico ver- Manuale.
- Page 10 RADIO IT/GB FUNZIONI RADIO FUNZIONI RADIO IMPOSTAZIONI RADIO • BAND Seleziona Bande Radio 3 FM - 2 AM. • RDS visualizza informazioni Per entrare nel menù di impostazione. PI Programma di identificazione • AMS Scansiona le frequenze radio automatica- ON/OFF attiva o disattiva servizio. PS Programma nome mente e memorizza le prime 6 più...
-
Page 11: Riproduzione • Playback
RIPRODUZIONE • PLAYBACK IT/GB FUNZIONI USB/SD RIPRODUZIONE MUSICA RIPRODUZIONE VIDEO All’inserimento di USB/SD il contenuto verrà Selezionare la traccia desiderata per avviare la Per avviare o interrompere la riproduzione. riproduzione. visualizzato automaticamente. Stop alla riproduzione. Selezionare il tipo di file tramite l’icona relativa. Per avviare o interrompere la riproduzione. -
Page 12: Picture Playback
RIPRODUZIONE • PLAYBACK IT/GB RIPRODUZIONE FOTO Per avviare o interrompere la riproduzione. Stop alla riproduzione. Per avanti/indietro veloce e capitoli. Per tornare al menu. Toccare lo schermo per fare apparire il menù quando le immagini sono in riproduzione. PICTURE PLAYBACK To Start/interrupt reproduction. -
Page 13: Impostazioni Bluetooth • Bluetooth-Settings
IMPOSTAZIONI BLUETOOTH • BLUETOOTH-SETTINGS IT/GB ACCOPPIAMENTO TELEFONO SINCRONIZZAZIONE RUBRICA OPZIONI BLUETOOTH Selezionare modalità BT sul menù principare. Premere per entrare in Rubrica • LINK Premere su questo tasto per accoppiare Contacts e Registro chiamate. unità e cellulare manualmente. • Attivare la funzione bluetooth sul telefono e ricercare nuovi dispositivi. -
Page 14: Funzioni Bluetooth • Bluetooth-Functions
FUNZIONI BLUETOOTH • BLUETOOTH-FUNCTIONS IT/GB RICEVERE UNA CHIAMATA RIPRODUZIONE MUSICA BLUETOOTH CHIAMARE DALLO SCHERMO Chiamata dal tastierino numerico. Quando è in arrivo una chiamata, su metà di- Se il telefono connesso supporta il profilo A2DP splay verrà visualizzato il numero chiamante. è... -
Page 15: Comandi Al Volante • Steering-Wheel Commands
COMANDI AL VOLANTE • STEERING-WHEEL COMMANDS IT/GB FIXING THE STEERING-WHEEL COMMANDS Press icon to enter the steering-wheel programming-function, and effect following procedure: 1 Press one of the given Cells you find on the left of the screen (example: cell 1) 2 On the steering-wheel, press the command you have to fix (example 3 Drag the icon of the requested command... - Page 16 IMPOSTAZIONI GPS • GPS-SETTINGS IT/GB • Premere sulla spunta di GPS ATTIVO NAVIGAZIONE IMPOSTAZIONE MODULO GPS poi su RILEVAMENTO AUTOMATICO. Alla prima attivazione della mappa iGO (optional) • Passa alla seconda schermata accedere al menu impostazioni del software. • Press to tick GPS-ACTIVE then press AUTOMATIC REVEALING.
-
Page 17: Connexions • Kabel-Verbindungen
CONNEXIONS • KABEL-VERBINDUNGEN FR/D SORTIE / AUSGANG SUB WOOFER ENTRÉE / EINGABE REAR CAMERA CAMERA MICROPHONE / MICROPHONE BLUETOOTH F.R. R.R. ANTENNE / ANTENNE RADIO F.L. R.L. NOIR SCHWARZ ORANGE SORTIES PRE – AMPLIFIEES ORANGE PRE-AMP-AUSGÄNGE MARON BRAUN SORTIES ANTÉRIEURE A/V / FRONT AUSGÄNGE A/V ROUGE/ROT AUX IN R BLANC/WEISS... - Page 18 CONNEXIONS • KABEL-VERBINDUNGEN FR/D SORTIES HAUTS-PARLEURS LAUTSPRECHER-AUSGÄNGE GRIS/GRAU FRONT R + ANTÉRIEURE DROITE GRIS-NOIRE/GRAU-NOIR FRONT R - FRONT RECHTS BLANC/WEISS FRONT L + ANTÉRIEURE GAUCHE BLANC-NOIR/WEISS-SCHWARZ FRONT L - FRONT LINKS MARRON VIOLET/PURPLE BRAUN REAR R + POSTÉRIEURE DROITE VIOLET-NOIR/PURPLE-SCHWARZ REAR R - HECK RECHTS VERTE/GRUN...
- Page 19 CONNESSIONI • CONNECTIONS FR/D COMMANDES AU VOLANT RÉSISTIVES / RESISTIV-LENKRAD-STEUERUNGEN Pour les branchements au connecteur original de la voiture, se servir des schémas présents sur la notice de l’interface 4/083 o 4/085. Beim Anschließen an den Original-Stecker des Wagens, bitte den Anschluss-Plan in der Gebrauchsanweisung der Interface 4/083 o 4/085, befolgen. ROUGE / ROT AUX IN-R BLANC / WEISS...
- Page 20 FUNZIONI • FUNCTIONS FR/D RESET AUX IN 1. Microphone. 1. Mikrofon 2. Allumage - Extinction / Volume / Fonction GPS 2. Einschalten-Ausschalten / Lautstärke / GPS-Funktion 3. Protection coulant pour entrées AUX IN - SD CARD - USB 3. Schiebe-Abdeckung für AUX-IN – SD – USB 4.
- Page 21 MENÚ • ME NU FR/D Einschalt-Knopf auf der Radio-Front drücken , so dass das Hauptmenü erscheint. Das Hauptmenü besteht aus 3 verschiedenen Kästen, die durch Abgleiten des Fingers auf dem Bildschirm erscheinen. Gewünschte Quelle und Funktionen, erhält man durch Antasten der betreffenden Ikonen. Im Hauptmenü, die Setup-Ikone drücken, um folgende Einstellungen zu ändern: Video, Audio, Uhrzeit, System, Touch-screen.
- Page 22 IMPOSTAZIONI • SETUP FR/D Appuyer l’icône Setup sur le panneau du menu principal pour modifier les suivants réglages: vidéo, audio, horaire, système, touchscreen. Im Hauptmenü, die Setup-Ikone drücken, um folgende Einstellungen zu ändern: Video, Audio, Uhrzeit, System, Touch-screen. VIDEO AUDIO DATE EE HORAIRE Son droite/gauche.
- Page 23 IMPOSTAZIONI • SETUP FR/D Press it SYSTEME TOUCHSCREEN HINTERGRUND-PERSONALISIERUNG A travers l’icône entrer dans l’écran du réglage. A travers l’icône entrer dans l’écran du Im Hauptmenü, kann man, durch die Ikone réglage. Si les images sur l’écran et le touch (WALLPAPER), eine Reihe von Hintergrund-Bildern •...
- Page 24 RADIO FR/D RADIO RECHERCHE STATIONS SAUVETAGE STATIONS A travers l’icône on entre dans la fonction Automatique. Pour se syntoniser en automati- Automatique. Il est possible sauver jusqu’à 6 RADIO. que sur une station toucher les icônes sur le stations pour chaque bande. Sélectionner la bande touchscreen.
- Page 25 RADIO FR/D FUNZIONI RADIO FONCTIONS RADIO REGLAGES RADIO • BAND Sélectionne Bande Radio 3 FM - 2 AM. • RDS informations trafic Pour entrer dans le menu de réglage. • AMS Balayage des fréquences radio automa- PI Programme d’identification ON/OFF active ou désactive service. tiquement et mémorisation des premiers 6 plus PS Programme prénom LOC •...
-
Page 26: Riproduzione • Playback
RIPRODUZIONE • PLAYBACK FR/D FONCTION USB/SD REPRODUCTION MUSIQUE REPRODUCTION VIDÉO A l’insertion de USB/SD le contenu sera visualisé Sélectionner la trace désirée pour engager la Pour engager ou interrompre automatiquement. Sélectionner le type de fiche à reproduction. la reproduction. travers l’icône relative. Pour engager ou interrompre la repro- Stop à... - Page 27 RIPRODUZIONE • PLAYBACK FR/D REPRODUCTION PHOTO Pour engager ou interrompre la reproduction. Stop à la reproduction. Pour avant/arrière rapide et chapitres. Pour retourner au menu. Toucher l’écran pour faire apparaître le menu quand les images sont en reproduction. FOTO-WIEDERGABE Wiedergabe starten / unterbrechen. Wiedergabe stoppen.
- Page 28 IMPOSTAZIONI BLUETOOTH • BLUETOOTH-SETTINGS FR/D ACCOUPLEMENT MOBILE SINCHRONISATION CARNET D’ADRESSE OPTIONS BLUETOOTH Sélectionner modalité BT sur le menu principal. Appuyer pour entrer dans le Carnet PAIR appuyer sur ce touche pour accoupler unité Contacts d’adresse et Registre appels. et mobile manuellement. •...
- Page 29 FUNZIONI BLUETOOTH • BLUETOOTH-FUNCTIONS FR/D APPELER DE L’ECRAN RECEVOIR UNE APPEL REPRODUCTION MUSIQUE BLUETOOTH Appel des touches numériques. Quand une appel est en arrive, sur la moitié de Si le mobile connecté supporte le profil A2DP il est l’écran sera visualisé le numéro appels. possible écouter les morceaux musicaux.
- Page 30 COMANDI AL VOLANTE • STEERING-WHEEL COMMANDS FR/D EINSTELLUNG DER LENKRAD-STEUERUNGEN Ikone drücken, um die Einstellungen der Lenkrad-Steuerungen, nach folgender Prozedur, durchzuführen: 1 Links auf dem Bildschirm, eine der gegebenen Optionen wählen (z.B. Option 1). 2 Auf dem Lenkrad, die festzulegende Steuerung drücken (z.B 3 Ikone der gewünschten Steuerung (z.B ) in die...
-
Page 31: Paramètres Gps • Gps-Einstellungen
PARAMÈTRES GPS • GPS-EINSTELLUNGEN FR/D • Appuyer sur le trait de GPS ACTIF, PARAMÈTRE MODULE GPS NAVIGATION Et après sur le RELÈVEMENT AUTOMATIQUE. • Passer au second écran. Quand on active pour la première fois la carte • GPS-AKTIV drücken bzw. abhaken. iGo (optionnel), il faut sélectionner le fichier exé- EINSTELLUNG DES GPS-MODULS Dann auf AUTOMATISCHE ERKENNUNG drü-... - Page 32 CONEXIONES SALIDA SUB WOOFER ENTRADA REAR CAMERA CAMERA MICRÓFONO BLUETOOTH F.R. R.R. RADIO ANTENA F.L. R.L. NEGRO SALIDAS PRE-AMP NARANJA MARRÓN ENTRADA FRONTAL DE A/V ROJO AUX IN R BLANCO AUX IN L AMARILLO AUX IN VIDEO...
- Page 33 CONEXIONES SALIDAS ALTAVOCES GRIS FRONT R + ANTERIOR DERECHO GRIS-NEGRO FRONT R - BLANCO FRONT L + ANTERIOR IZQUIERDO BLANCO-NEGRO FRONT L - MARRÓN PURPURA REAR R + POSTERIOR DERECHO PURPURA-NEGRO REAR R - VERDE REAR L + POSTERIOR IZQUIERDO VERDE-NEGRO REAR L - ALIMENTACION...
- Page 34 CONEXIONES MANDOS DE VOLANTE CON PROTOCOLO RESISTIVO Para la conexión al conector original del coche utilizar los esquemas presentes en el manual de instrucción del interfaz 4/083 o 4/085 ROJO AUX IN-R BLANCO AUX IN-L ENTRADA A/V AMARILLO VIDEO NEGRO VERDE SWC1 NARANJA...
- Page 35 FUNCIONES RESET AUX IN 1. Microfono. 2. Encendido-Apagado / Volumen / Función GPS 3. Protección para entrada AUX IN - SD CARD - USB 4. Ranura para SD CARD GPS 5. AUX IN 6. Puerto USB...
- Page 36 MENÙ Presionar la tecla Encendido/Apagado en el panel frontal del autoradio, aparecerá la funcion RADIO , con el icono se pasa al menú principal. El menú está formado por tres diferentes ventanas que se visualizaran deslizando el dedo en la pantalla. Tocando los iconos se selecciona la fuente o la función deseada.
-
Page 37: Ajustes Del Sistema
AJUSTES DEL SISTEMA Presionar el icono Setup en el panel del menú principal para modificar las siguientes funciones: video, audio, hora, sistema, táctil. AUDIO Para configurar FECHA Y HORA CONTRASTE-BRILLO-COLOR Sonido derecha/izquierda. Entra en la ventana de ajuste Con los iconos Bright, Soft y Normal se puede Sonido anterior o posterior. - Page 38 AJUSTES DEL SISTEMA Press it SISTEMA PANTALLA TACTIL PERSONALIZACION DEL FONDO DE PANTALLA Mediante el icono entrar en la ventana Mediante el icono entrar en la ventana de de ajuste. ajuste. En el caso de que las imágenes y el táctil En el menú...
-
Page 39: Memorizar Emisoras
RADIO RADIO BUSQUEDA EMISORAS MEMORIZAR EMISORAS Mediante el icono se entra en la función Automatica. Para sintonizarse en automático en Automatico. Es posible memorizar hasta 6 RADIO. una emisora, tocar los iconos en la pantalla emisoras por cada banda. Seleccionar la banda táctil. - Page 40 RADIO FUNCIONES RADIO FUNCIONES RADIO CONFIGURACION RADIO • BAND Selecciona Bandas Radio 3 FM - 2 AM. • RDS visualiza informaciones de la emisora Para entrar en el menú de configuración. • AMS Escansión de las frecuencias radio en PI Programa de identificación ON/OFF activa o desactiva servicio.
- Page 41 REPRODUCCION FUNCIONES USB/SD REPRODUCION MUSICA REPRODUCION VIDEO En el momento que se introduce una USB/SD el Seleccionar la canción deseada para iniciar la Para iniciar o interrumpir la reproducción. reproducción. contenido será visualizado automáticamente. Stop a la reproducción. Seleccionar el tipo de archivo mediante el relati- Para iniciar o interrumpir la reproducción.
- Page 42 REPRODUCCION REPRODUCION FOTO Para iniciar o interrumpir la reproducción. Stop a la reproducción. Para adelante/atrás rápido y capítulos. Para volver al menú. Tocar la pantalla para que aparezca el menú cuando el filmado se está reproduciendo.
-
Page 43: Configuracion Bluetooth
CONFIGURACION BLUETOOTH EMPAREJAR TELEFONO SINCRONIZACION CONTACTOS OPCIONES BLUETOOTH Seleccionar modo BT en el menú principal. Presionar para entrar en Contactos • LINK Presionar esta tecla para acoplar de Contacts y en el Registro de las llamadas. forma manual la unidad y el móvil. •... -
Page 44: Funciones Bluetooth
FUNCIONES BLUETOOTH RECIBIR UNA LLAMADA REPRODUCION MUSICA BLUETOOTH LLAMAR DESDE LA PANTALLA Llamada desde el teclado numérico. Cuando hay una llamada entrante, en una mitad En el caso de que el teléfono emparejado del display aparecerá el número de teléfono de soporta el perfil A2DP es posible escuchar las Llamada desde la lista de contacto. -
Page 45: Mandos De Volante
MANDOS DE VOLANTE CONFIGURACION MANDOS DE VOLANTE Presionar el icono para entrar en la programación de los mandos de volante. Seguir el siguiente procedimiento: 1 Presionar uno de los recuadros a la izquierda de la pantalla (ej. casilla 1). 2 Presionar en el volante el mando que se desea asignar (es. -
Page 46: Configuraciones Gps
CONFIGURACIONES GPS • Presionar en la casilla de GPS ACTIVADO CONFIGURACION MODULO GPS NAVEGACION A continuación en DETECCIÓN AUTOMATICA • Pasa a la segunda ventana En la primera activación de la cartografía iGO (opcional) seleccionar el archivo ejecutable mobilenavigator.exe en los ajustes. •... - Page 47 CARATTERISTICHE TECNICHE • TECHNICAL FEATURES • CARACTERISTIQUES TECHNIQUES TECHNISCHE DATEN • CARACTERISTICAS TECNICAS Reference Supply Voltage ........12V(DC) FORMATI SUPPORTATI Operating Voltage Range ......10.5 - 15.8V(DC) Formattazione USB/SD-CARD: FAT16 – FAT32 • Bit rate MP3 : 32-320 Kbps • WMA: V9 o successive Numero di livelli massimo nella directory: 8 •...
- Page 48 S.p.A. - Via F.lli Cervi, 167/C • 42124 Reggio Emilia (Italy) • Tel. ++39 0522 941621 • Fax ++39 0522 942452 • www.phonocar.com • e-mail:info@phonocar.it...
