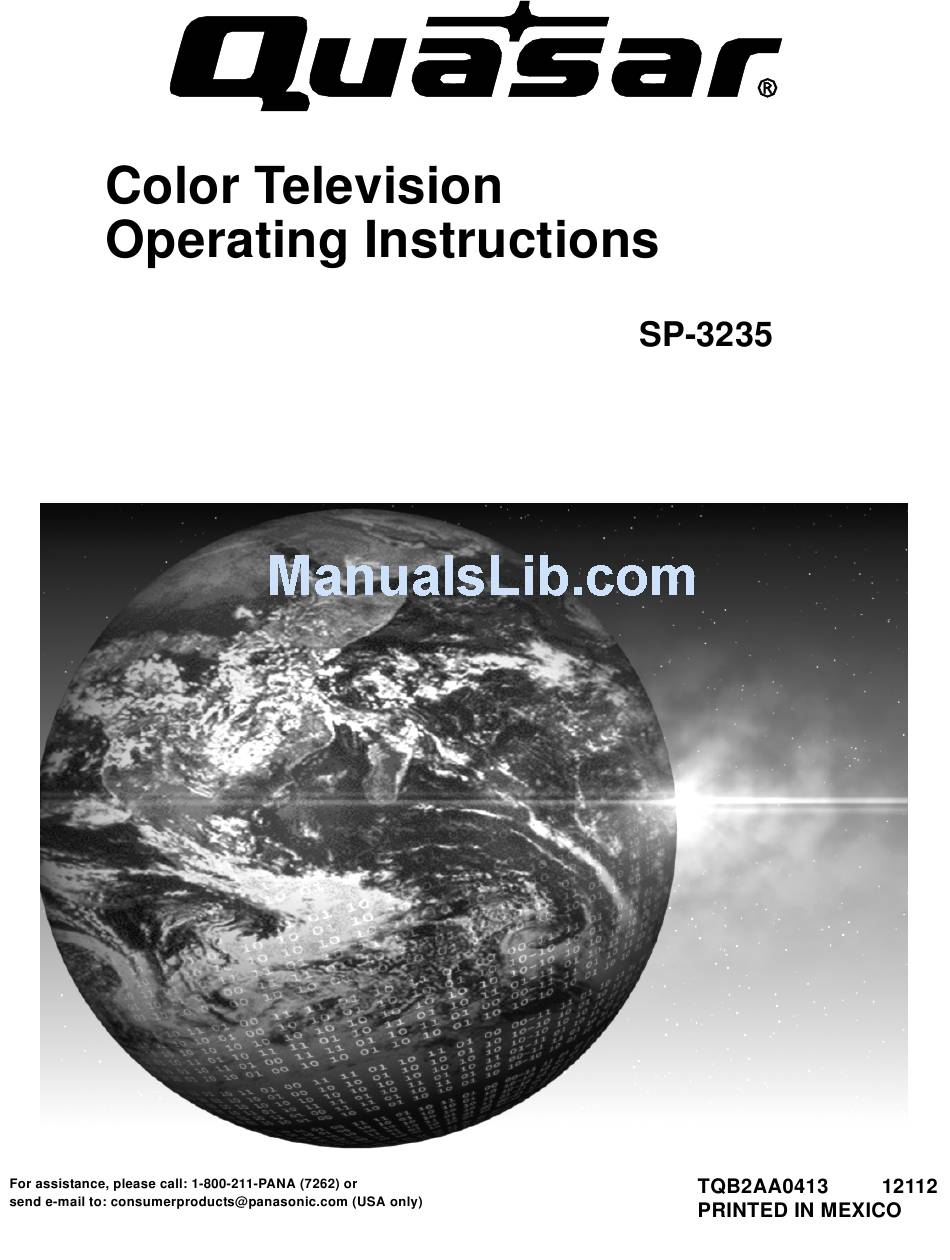

Quasar SP-3235 Operating Instructions Manual

Quasar operating instructions color television sp-3235
Hide thumbs Also See for SP-3235:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Advertisement

Table of Contents
loading

Related Manuals for Quasar SP-3235

Summary of Contents for Quasar SP-3235

  • Page 2 WARNING To reduce the risk of electric shock do not remove cover or back. No user-serviceable parts inside. Refer servicing to qualified service personnel. The lightning flash with arrow head within a triangle is intended to tell the user that parts inside the product are a risk electric...
  • Page 3 Customer Record ... 2 Care and Cleaning... 2 Specifications ... 2 Television Location... 3 Optional Cable Connections... 3 AC Power Supply Cord... 3 Cable / Antenna Connection... 3 VCR Connection... 6 Front Control Panel ... 6 Digital TV - Set-Top Box or DVD Player Connection ... 7 Amplifier Connection (TO AUDIO AMP)...
  • Page 4 Your new TV Monitor/Receiver features a solid state chassis that is designed to give you many years of enjoyment. It was thoroughly tested and tuned at the factory for best performance. The model and serial number of this product are located on the back of the television. You should note the model and serial number in the space provided and retain as a permanent record of your purchase.

  • Page 5: Installation

    Follow these recommendations before deciding the location of your television. Avoid excessive sunlight or bright lights, including reflections. Keep away from excessive heat or moisture. Inadequate ventilation may cause internal component failure. Fluorescent lighting may reduce remote control transmitting range. Keep away from magnetic equipment, including motors, fans and external speakers.
  • Page 6 This television is designed to display constantly moving images on the screen. Continuous viewing of stationary images such as letterbox pictures on standard screen TVs (with top/bottom bars), non- expanded standard (4:3) pictures on wide screen TVs (with side bars shown on each side of an image), stock market report bars (ticker running at the bottom of the screen), video game patterns, fixed scoreboards, bright station logos, on-line (internet) or repetitive computer style patterns should be limited.
  • Page 7 For your convenience, Auto Set up menu will be displayed on screen when the set is turned on for the first time. If needed, follow the menus and procedures for setting up the features. IDIOMA/LANGUE - To change menu language to ENGLISH, SPANISH or FRENCH. FIRST PLEASE CONNECT THE ANTENNA AUTO SET UP...
  • Page 8 VCRs, video disc players, video game equipment, and DSS equipment can also be connected to the video inputs. See the optional equipment manual for more information. COMPONENT VIDEO INPUT TO AUDIO INPUT 1 INPUT 2 Connect equipment as shown to rear Audio/Video input jacks. Select the Video mode by pressing Operate optional equipment as instructed in equipment manual.
  • Page 9 Use this diagram to connect the Panasonic DTV-STB (Digital TV-Set-Top Box) to the back of your TV. R-AUDIO-L R-AUDIO- There are three video inputs, Y, P (left) and R (right) audio inputs. Select DTV-STB to output mode. TV set can receive Connect to an external audio amplifier input for listening to a stereo system.
  • Page 10 Use two AA batteries: Remove battery cover by pushing in and up near arrow. Install batteries matching (+) and (-) polarity signs. Replace the battery cover. • Replace batteries in pairs. • Do not mix battery types (zinc carbon with alkaline). •...

  • Page 11: Mode Operational Key Chart

    This chart defines the keys that are operational in the selected component modes (TV, VCR, DBS, CABLE or DVD) after programming (if needed).

  • Page 13: Programming The Remote

    The Universal Remote Control can be programmed to operate many manufacturers’ components, using the component function buttons for VCR, DVD, CABLE or DBS. Follow the procedures for programming your Remote Control with or without a code for the component. • Confirm that the external component is plugged and operating.

  • Page 14: Component Codes

    123, 124, 131, 173 Pioneer 100, 101, 102, 123, 124, 131, 133, Proscan 145, 146, 174 Quasar 121, 122, 123, 124 Radio Shack 105, 109, 124, 127, 133, 136, 140 100, 101, 102,123, 124, 131, 133, 145, 146, 170, 172, 174, 176...
  • Page 15 Archer 225, 232 Cableview 205, 232 Citizen 205, 222 Curtis 212, 213 Diamond 224, 225, 232 Eagle Eastern GCbrand 205, 232 Gemini General 211, 219, 220, 221, 222, 224, Instrument/ 225, 226, 227 Jerrold Hamlin 212, 218, 240, 241, 242, 245 Hitachi 203, 224 Macom...
  • Page 16 Press Press Press to display selected Icon features. Press to select feature. Press Press repeatedly to exit menus. to display the Icons. to select desired icon. VIDEO ADJ. OTHER ADJ. to adjust or activate feature. PICTURE COLOR -- -- I -- -- -- TINT -- -- I -- -- --...
  • Page 17 These charts list all menus under each Icon and which pages to refer to for menus description. MODE - (ENGLISH, FRANÇAIS, ESPAÑOL) MODE - (TV or CABLE) AUTO PROGRAM MANUAL PROGRAM CC ON MUTE CC MODE AUTO POWER ON CHANNEL BANNER TIME HOW LONG? ON TIME...
  • Page 18 In SET UP Menu, select IDIOMA/LANGUE to change menu language to ENGLISH, ESPAÑOL (Spanish) or FRANÇAIS (French). SETUP MODE ENGLISH IDIOMA/ LANGUE PROG CHAN OTHER ADJ. In SET UP menu under PROG CHAN select: MODE - To select TV (antenna) or CABLE mode depending on the signal source. SETUP IDIOMA/ LANGUE...
  • Page 19 This television contains a built-in decoder that displays letters on black background). It allows the viewer to read the dialogue of a television program or other information. The program viewed must include Closed Captioning for the feature to work. Activates the Closed Caption feature when the MUTE button on the remote control is pressed. SETUP IDIOMA/ LANGUE...
  • Page 20 In Picture menu under VIDEO ADJ. select: COLOR - Adjusts desired color intensity. TINT - Adjusts natural flesh tones. BRIGHTNESS - Adjusts dark areas of picture. PICTURE - Adjusts white areas of picture. SHARPNESS - Adjusts clarity of outline detail. NORMAL - Reset all picture adjustments to factory default settings.
  • Page 21 Set the time and the day of the week. TIMER - - : - - TIME CLOCK SET _ _ _ SLEEP TIMER 1 TIMER 2 In TIMER menu, select SLEEP to turn television off in 30, 60 or 90 minutes. Select NO to turn off timer. TIMER CLOCK SET HOW LONG?
  • Page 22 MODE - Select STEREO, SAP (Second Audio Program) or MONO. (Use MONO when stereo signal is weak). AUDIO MODE STEREO SAP MONO AUDIO ADJ. BASS OTHER ADJ. TREBLE SURROUND BALANCE SPEAKERS NORMAL BASS - Increase or decrease the low frequency response. TREBLE - Increase or decrease the high frequency response.

  • Page 23: Channels

    In CHANNELS menu under FAVORITES select: CHANNEL SCAN FAV to enter up to 16 favorite channels. CHANNEL SCAN ALL to scan all channels when using CH up/down buttons. CHANNELS CHANNEL SCAN FAV FAVORITES ENTER CHANNEL 23 CAPTION FAVORITE CHANNELS Provide labels for up to 30 stations using up to four characters for each station. CHANNELS FAVORITES MANUAL CAPTION...
  • Page 24 Select LOCK SET to prevent video games and VCR tapes from being viewed. Use the remote numeric keypad to enter a four-digit secret code ( • If you do not remember your code, LOCK will unlock in 12, 24, or 48 hours, depending on the current setup. Be cautious when selecting ALWAYS.
  • Page 25 If V-Chip is enabled and the program exceeds the rating limit set by you, the blocking message will appear and the audio will be muted. Enter your four-digit secret code if you wish to continue viewing the program. After entering your code, all locks and rating blocks are disabled until the TV is turned off or until all settings are off.
  • Page 26 LOCK U.S. TV PROGRAMS VIEW NR PROGRAMS? SETTING: BASIC TV-Y TV-Y7 - - - - - - - - - - - - - - - - - - TV-G TV-PG V S L D TV-14 V S L D TV-MA V S L The V-Chip system that is used in this set is capable of blocking “NR”...
  • Page 27 LOCK U.S. MOVIES VIEW NR PROGRAMS? PG-13 NC-17 LOCK U.S. MOVIES VIEW NR PROGRAMS? PG-13 NC-17 LOCK U.S. MOVIES VIEW NR PROGRAMS? PG-13 NC-17 Press to select U.S. MOVIES ON or OFF. Press to select VIEW NR PROGRAMS? Press to select VIEW NR PROGRAMS? YES or NO. Press to move between different ratings.
  • Page 28 The V-CHIP used in this TV model allows you to block various types of movies and television programs based on the two rating systems used in Canada. LOCK LOCK SET MODE BLOCK PROGRAMS: HOW LONG? CANADIAN ENGLISH STATUS ENTER CODE - - - - FIRST LOCK...
  • Page 29 The V-CHIP used in this TV model also lets you block or unblock Canadian French programs according to various ratings categories. LOCK LOCK SET MODE BLOCK PROGRAMS: HOW LONG? CANADIAN FRENCH STATUS ENTER CODE - - - - FIRST LOCK CANADIAN FRENCH VIEW NR PROGRAMS? ANS+...
  • Page 30 Before calling for service, determine the symptoms and follow suggested solutions Snowy Video Noisy Audio Noisy Audio Multiple Image Noisy Audio Interference No Audio Normal Video No Video with Noisy Audio Snow No Audio No Video Normal Audio No Color Wrong Audio Normal Video Normal Audio...
  • Page 34 AC Power Supply Cord 3 AI Sound 20 Amplifier Connection 7 Antenna Connection 3 Audio 20 Auto Power On 17 Auto Program 5, 16 Auto Set Up Menu 5 Balance 20 Bass 20 Blocking Message 23 Brightness 18 CC On Mute 17 CC Mode 17 Cabinet and Remote Control 2 Cable / Antenna Connection 3...
  • Page 36 One Panasonic Way Secaucus, New Jersey 07094 www.panasonic.com Ave. 65 de Infantería, Km 9.5 San Gabriel Industrial Park Carolina, Puerto Rico 00985 Tel. (787) 750-4300 Fax (787) 768-2910...
  • Page 38 ADVERTENCIA A fin de reducir el riesgo de sacudidas eléctricas, no deberán quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza alguna que el usuario tenga que reparar. Todo servicio habrá de brindarlo personal de reparación capacitado. El propósito del relámpago con punta de flecha dentro de un triángulo es el de advertir al...
  • Page 39 Registro del Usuario ... 2 Cuidado y limpieza ... 2 Especificaciones... 2 Ubicación de la Televisión... 3 Conexiones de Cable Opcional ... 3 Cable de Suministro de Corriente Alterna ... 3 Conexión de Cable / Antena... 3 Conexion de la Videocasetera... 6 Panel de Control Frontal...
  • Page 40 Su nuevo Televisor Monitor/Receptor se caracteriza por un chasis de estado sólido que está diseñado para brindarle satisfacción por muchos años. Ha sido probada completamente en la fábrica para su mejor desempeño. Los números de modelo y de serie de esta unidad se encuentran en la parte posterior de la Televisión. Se recomienda que anote dichos números en los espacios que se proporcionan y se conserven como registro permanente de su compra.
  • Page 41 Esta unidad tiene como propósito ser usada como parte de un centro de entretenimiento. Consulte a su distribuidor para obtener opciones disponibles. Evite el exceso de luz del sol u otras luces brillantes, incluyendo reflejos. Mantenga alejada la unidad del exceso de calor o humedad. La ventilación inadecuada puede causar fallas en componentes internos.
  • Page 42 Este televisor esta diseñado para desplegar imágenes en movimiento constante en la pantalla. El uso constante de imágenes fijas tal como peliculas en formato letterbox en pantallas estándar (con barras arriba y abajo de la imágen), peliculas estándar no expandidas (4:3) en TV’s de pantalla ancha (con barras laterales visibles a cada lado de la imágen), barras de reporte de la bolsa mercantil (barra con información en movimiento en la parte inferior de la pantalla), patrones de video juegos, marcadores deportivos fijos, logos de estación televisora, patrones de internet u otros patrones de tipo computadora deben limitarse.

  • Page 43: Programa Auto

    Para su conveniencia, el menú de auto programación será desplegado en pantalla cuando el set sea encendido por primera vez. De ser necesario, siga los menús y los procedimientos para ajustar las caracteristicas. IDIOMA/LANGUE - Seleccione el idioma del menú ENGLISH (Inglés), ESPAÑOL o FRANCAIS (Francés). LA ANTENA DEBE ESTAR CONECTADA AUTO PROGRAMACION...
  • Page 44 Videocaseteras, equipo de videodiscos, equipo de videojuegos y teletexto pueden también ser conectados a la entrada de conexión de vídeo. Vea el manual de su equipo opcional para más información. COMPONENT VIDEO INPUT TO AUDIO INPUT 1 INPUT 2 CABLES NO INCLUIDOS Conecte el equipo como se muestra a la parte posterior de la entrada de Audio/Vídeo.
  • Page 45 Utilice este diagrama para conectar el decodificador de Televisión Digital Panasonic (DTV-STB) a su Televisor. CABLES NO INCLUIDOS R-AUDIO-L R-AUDIO- El televisor tiene un grupo de entradas de video compuesto, que tiene tres entradas: Y, P señales compuestas de color, proveen una mejor separación de luminancia y color. Utilice las entradas de audio compuesto; Izquierda (L) y Derecha (R) para conectar las salidas de audio de su Decodificador de Televisión Digital Panasonic (DTV-STB).
  • Page 46 Presione para ENCENDER y APAGAR. Presione para seleccionar el funcionamiento del control remoto. Presione para accesar los menús. Presione para ajustar el nivel del audio de la TV y navegar en los menús. Presione para seleccionar la Modalidad de televisión ó vídeo. Presione para silenciar el sonido.
  • Page 47 Esta tabla define que teclas funcionan después de programar (si es requerido) el control remoto, cuando se seleccciona uno de los modos TV, CABLE, DBS, VCR, DVD ...etc.

  • Page 49: Modos De Default Para El Control Remoto

    • Confirme que el componente esté conectado y en operación • Apague el componente. • Presione los botones de • Presione el botón de la función apropiada del componente en el Control Remoto. (VCR, DVD, CABLE o DBS). • Ponga el código del componente de 3 dígitos usando el teclado numérico (botones 0 ~ 9) del Control Remoto. Presione el botón el componente se encenderá...
  • Page 50 123, 124, 131, 173 Pioneer 100, 101, 102, 123, 124, 131, Proscan 133, 145, 146, 174 Quasar 121, 122, 123, 124 105, 109, 124, 127, 133, 136, Radio Shack 100, 101, 102,123, 124, 131, 133, 145, 146, 170, 172, 174,...
  • Page 51 Archer 225, 232 Cableview 205, 232 Citizen 205, 222 Curtis 212, 213 Diamond 224, 225, 232 Eagle Eastern GC Brand 205,232 Gemini General 211, 219, 220, 221, 222, 223, 224, Instrument/ 225, 226, 227 Jerrold Hamlin 212, 218, 240, 241, 242, 245 Hitachi 203, 224 Macom...
  • Page 52 Presione Presione Presione para desplegar las características del icono seleccionado Presione para seleccionar la caracteristica. Presione Presione repetidamente para salir de los menús. para deplegar los iconos. para seleccionar el icono deseado. para ajustar o activar la caracteristica IMAGEN COLOR -- -- I -- -- -- AJ.
  • Page 53 Estas tablas muestran todos los menús de cada icono y a que páginas ir para sus descripciones. MODO - (INGLÉS, FRANÇAIS, ESPAÑOL) MODO - (TELEVISIÓN o CABLE) PROGRAMA AUTO PROGRAMA MANUAL CC EN MUDO MODO CC AUTOENCENDIDO CANAL INFO HORA TIEMPO? MODO ENCENDER...
  • Page 54 En el menú de SET UP (AJUSTE) bajo IDIOMA/LANGUE seleccione el idioma del menú ENGLISH (Inglés), ESPAÑOL ó FRANCAIS (Francés). AJUSTE MODO ESPAÑOL IDIOMA/ LANGUE PROG CNLS OTROS AJ. En el menú de AJUSTE bajo PROG CNLS seleccione MODO - Para seleccionar la modalidad de TV (antena) o CABLE dependiendo de la fuente de la señal. AJUSTE IDIOMA/ LANGUE...
  • Page 55 Esta televisión tiene un decodificador integrado que despliega subtítulos (texto en letras blancas o de colores sobre un fondo negro) en pantalla. Permite al usario leer el diálogo de un programa de televisión u otra información. El programa visto debe incluir la modalidad de subtítulos para que esta función opere. Activa la modalidad de subtitulos en pantalla cuando el botón MUTE (MUDO) en el control remoto es presionado.
  • Page 56 En el menú de PICTURE (Imágen) bajo AJ. IMAGEN seleccione: COLOR - Ajusta la intensidad del color deseada. TINTE - Ajusta los tonos naturales de la piel. BRILLO - Ajusta las áreas oscuras para detalles más nítidos. CONTRASTE - Ajusta las área blancas de la imagen. NITIDEZ - Ajusta para dar mejor claridad a los detalles de la silueta.

  • Page 57: Cronómetro

    Ajuste la hora y dia de la semana. CRONOMETRO HORA - - : - - RELOJ _ _ _ APAGADO CRONOM 1 CRONOM 2 En el menú de CRONOMETRO, seleccione APAGADO para poder apagar la Televisión en 30, 60 ó 90 minutos. Seleccione NO para desactivar el CRONOMETRO CRONOMETRO RELOJ...
  • Page 58 MODO - Seleccione ESTEREO, SPA (Programa Secundario de audio) o MONO. (Use MONO cuando la señal de estéreo es débil.) AUDIO MODO ESTEREO SPA MONO AJ. AUDIO BAJOS OTROS AJ. ALTOS ENVOLVENTE BALANCE ALTAVOCES NORMAL BAJOS - Aumenta o disminuye los sonidos bajos. ALTOS - Aumenta o disminuye los sonidos altos.
  • Page 59 En el menu CHANNELS (Canales) bajo FAVORITOS seleccione: EXPLORA CANAL FAV para introducir hasta 16 canales favoritos. TODOS para explorar todos los canales cuando se usan los botones CH (Canal) arriba / abajo CANALES EXPLORA CAN TODO TITULOS TITULOS TITULOS FAVORITOS ELIJA CANAL TITULOS...
  • Page 60 Seleccione BLOQUEO para prevenir juegos de vídeo y videocasetes de ser vistos. • Use el teclado numérico para introducir un código secreto de cuatro dígitos. • Si usted no recuerda su código, el BLOQUEO se desactivará en 12, 24, ó 48 horas dependiendo de lo que esté ajustado. Sea cuidadoso al seleccionar SIEMPRE.
  • Page 61 Si el V-Chip está activado y el programa excede el límite de clasificación ajustados por el usuario, aparecerá el mensaje de bloqueo y el sonido será silenciado. Si desea continuar viendo el programa introduzca su código secreto. Después de introducir el código, todos los bloqueos y clasificaciones son desactivados hasta apagar la televisión o hasta que todos los ajustes sean desactivados.
  • Page 62 Presione BLOQUEO desactivar el bloqueo ( PROGRAMAS DE EEUU NO CLASIFICADOS PROGRAMACION: BASICA TV-Y TV-Y7 - - - - - - - - - - - - - - - - - - Presione TV-G TV-PG V S L D TV-14 V S L D TV-MA...
  • Page 63 Las características de este modelo de televisión y la “Tecnología V-CHIP” permite usar clasificaciones al ver películas o vídeos. Esta innovación permite a los padres bloquear varios tipos de películas y vídeos a su discreción. IDI (Imagen en Imagen) se bloqueará automáticamente. BLOQUEO BLOQUEO MODO...
  • Page 64 Las características de este modelo de televisión y la “Tecnología V-CHIP” permite usar clasificaciones al ver películas o vídeos. Esta innovación permite a los padres bloquear varios tipos de películas y vídeos a su discreción. IDI (Imagen en Imagen) se bloqueará automáticamente. BLOQUEO BLOQUEO MODO...
  • Page 65 Las características de este modelo de televisión y la “Tecnología V-CHIP” permite usar clasificaciones al ver películas o vídeos. Esta innovación permite a los padres bloquear varios tipos de películas y vídeos a su discreción. IDI (Imagen en Imagen) se bloqueará automáticamente. BLOQUEO BLOQUEO MODO...
  • Page 66 Antes de solicitar servicio, establezca los síntomas y lleve a cabo las siguientes posibles soluciones. Imagen Moteada Sonido Ruidoso Sonido Ruidoso Imagen Múltiple Sonido Ruidoso Interferencia Imagen Normal Sin Sonido Sin Imagen/Con Motas Sonido Ruidoso Sin Imagen Sin Sonido Sonido Normal Sin Color Sonido Erróneo Imagen Normal...
  • Page 67 AJ. Audio 20 AJ. (Ajustes) Imágen 18 Ajuste del reloj 19 Altavoces 20 Altos 20 Antena VHF/UHF 3 Audio 20 Autoencendido 17 Bajos 20 Balance 20 Bloqueo 22 Brillo 18 Cable De Suministro De Corriente Alterna 3 Canales 21 Cancelar entradas de video 21 CC en Mudo 17 Códigos de Componentes 12 Códigos para Decodificador...
  • Page 72 One Panasonic Way Secaucus, New Jersey 07094 www.panasonic.com Ave. 65 de Infantería, Km 9.5 San Gabriel Industrial Park Carolina, Puerto Rico 00985 Tel. (787) 750-4300 Fax (787) 768-2910...
