Summary of Contents for Lupine SL A 7

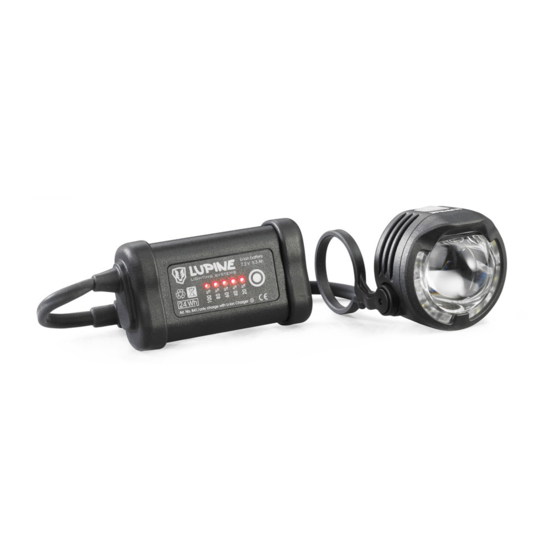

- Page 1 AKKU...
-
Page 2: Table Of Contents
Sicherheitshinweise Inhaltsverzeichnis / Index Deutsch Warnung! Erst lesen, dann leuchten! Niemals absichtlich den Lichtstrahl in die eigenen oder in die Augen anderer Personen richten. Montageanleitung Falls ein Lichtstrahl in die Augen trifft, sind die Augen bewusst zu schließen und der Kopf aus Bedienung Lampe dem Lichtstrahl zu bewegen. -
Page 3: Montageanleitung
Montageanleitung Montageanleitung 2. Schrauben Sie die beiden Halterarme an dem Lenker fest. 1. Die Ausrichtung der Halterarme muss je nach Vorbaubreite gewählt werden. SL A SL A... - Page 4 Montage Akkus Montageanleitung Akkutypen: Der im Lieferumfang enthaltene Akku verfügt auf seiner Rückseite über eine Lasche und wird mit einem Klett- band befestigt. Darüber hinaus verfügt er über eine Kapazitätsanzeige. 6.6Ah 3.3Ah Akkumontage: Je nach Rohrumfang ist zur Montage entweder das kurze oder das lange Klettband geeignet. Das Klettband so um das Rohr legen, dass die Antirutschbeschichtung auf der Innenseite für zusätzlichen Halt sorgt.
-
Page 5: Bedienung Lampe
Bedienung Lampe Bedienung Lampe Initialisierung & Spannungsanzeige: Individuelle Einstellungen: Nach dem Anstecken des Scheinwerfers an den Akku durchläuft die Software einen Selbsttest. Der Scheinwerfer, sowie die rote, grüne und blaue LED im Schalter leuchten einmal kurz auf. Taster gedrückt Verfügbare Einstellungen Erklärung Anschließend wird die Akku-Spannung über die blaue und rote LED angezeigt. -
Page 6: Bedienung Smartcore Akkus
Bedienung Smartcore Akku Bedeutung der LED Farbe Kapazitätsanzeige Der Taster am Lampenkopf ist mit einer RGB-LED ausgestattet um Informationen zur aktuellen Leuchtstufe und Restkapazität des Akkus anzuzeigen. Akustisch: = 100 % Blaue LED leuchtet: Lampe leuchtet bei aktiviertem Nachtfahrlicht. Zum Ablesen der Kapazität genügt ein kurzer Druck auf das Tastfeld. Zunächst erfolgt = 80% = 60% ein akustisches Signal, welches eine schnelle, in 20% Stufen genaue Überprüfung der... -
Page 7: Pflege, Lagerung, Laden
Anstecken nicht auf. Power LEDs leuchten nicht, LED-Einsatz ist defekt Austauschen bzw. Lupine Akku: LEDs am Schalter blinken kontaktieren Vor längerem Nichtgebrauch laden Sie den Akku voll und lagern Sie diesen an einem möglichst kühlen, trockenen Ort, wie z.B. Keller etc. -
Page 8: Technische Daten
LICHTBILD WASSERFEST SL A 7: 5:30 Stunden SL A 4 komplett mit Akku: 230 g TA 23 SL A 7 komplett mit Akku: 340 g Ladegerät Wiesel: Schutzklasse: 12500 cd Eingangsspannung: 100 – 240 V~, 50 – 60 Hz IP68 Ladestrom: 1.2 A max. -
Page 9: Letzte Hinweise
Letzte Hinweise Safety instructions Regelungen: Warning! Die Verwendung dieses Beleuchtungssystems für bestimmte Zwecke kann in Europa von Land zu Avoid looking directly into the light emitted by the light or shining the light into your own eyes Land unterschiedlich geregelt sein. Informieren Sie sich über die in Ihrem Land gültigen Bestimmungen. or the eyes of another person. - Page 10 Assembly Instructions Assembly Instructions 1. The orientation of the mount must be selected according to the stem width. 2. Tighten the mount screws firmly in order to attach the mount. SL A SL A...
-
Page 11: Mounting
Assembly Instructions Battery mounting Battery type: The battery is mounted with a velcro as shown here. They also come with a capacity indictaor. 6.6Ah 3.3Ah Battery mounting: Your battery is supplied with a velcro strap, coated with an anti-slip material to ensure a secure mount. Use the strap which most closely matches your tube size. -
Page 12: Operation
Operation Operation Customizing the settings: Initialization & voltage display: After connecting the lamp to the battery, the software runs a selftest; the lamp itself as well as the red and blue LEDs in the switch light up once. The battery voltage is indicated by the blue and red LEDs, as follows: Keep the button Available settings... -
Page 13: Meaning Of Led Colours
Operation Smartcore battery Meaning of LED colour The switch on the lamphead is equipped with a RGB-LED to show informations about the dim level and the Capacity indicator remaining battery capacity. Audible: = 100 % Blue LED lighting: The nighttime running light is activated. To check the capacity, simply press the touch-pad once. -
Page 14: Care, Storage And Charging
LED units needs replacement something on your own get in touch with our helpful Service Team. the power LEDs do not come Get in touch with Lupine on, but the PCS LEDs flash. Battery: If you intend not to use the lamp for a longer period of time, fully charge and store it at a cold and dry The runtime is too short. -
Page 15: Technical Data
PEAK BEAM INTENSITY BEAM PATTERN SL A 7: 5:30 hours TA 23 SL A 4 with battery 230 g SL A 7 with battery: 340 g 12500 cd Protection class: Charger Wiesel: Input voltage: 100 – 240 V~, 50 – 60 Hz... -
Page 16: Miscellaneous
Miscellaneous Notizen/Notes Regulations: The laws governing the allowable application domain for this lighting system may vary from one country to another. We recommend that you inform yourself about the relevant laws in this domain in your country. Changes: Rights for improvements and modifications of our products reserved. Warranty: The product's two year warranty applies to all components, as well as any manufacturing defect. -
Page 17: Sl A
Phone: +49 (0) 91 81 - 50 94 90 Lupine Lighting Systems GmbH Fax: +49 (0) 91 81 - 50 94 915 Winnberger Weg 11 E-mail: info@lupine.de 92318 Neumarkt www.lupine.de Germany SL A...
