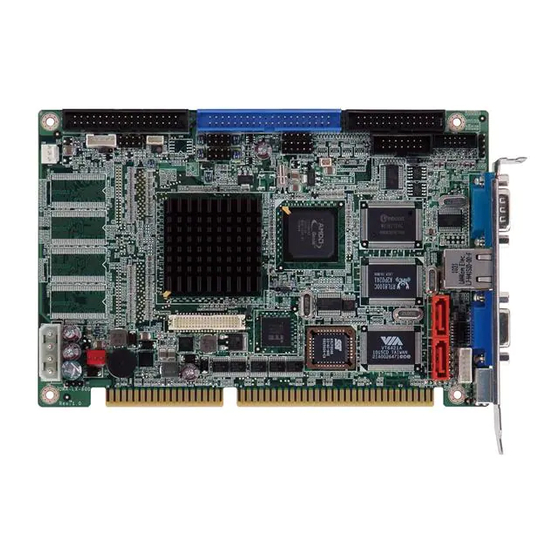

Half-size pure isa cpu card with on-board amd geode lx 600 0.7w processor at fsb 366mhz 128kb l2 cache 128mb memory on board include vga lan usb2.0 cf com lpt and audio, rohs

Advertisement

Quick Links

Half-size pure ISA CPU card with on-board AMD Geode™ LX
600@0.7W Processor at FSB 366MHz, 128KB L2 cache,
128MB memory on board include VGA, LAN, USB2.0, CF,

Quick Installation Guide

Package List
IOWA-LX-600 package includes the following items:
l
1 x IOWA-LX-600 Single Board Computer
l
1 x USB Cable
l
1 x IDE Flat Cable
l
1 x KB/MS Y Cable
l
1 x Audio Cable
l
1 x Mini Jumper Pack
l
1 x Utility CD (within manual)
l
1 x QIG (Quick Installation Guide)
l
1 x One Key Recovery CD
COM, LPT and Audio, RoHS
IOWA-LX-600
Version 1.0
Mar. 14, 2011
©2011 Copyright by IEI Technology corp.
All rights reserved.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IOWA-LX-600 and is the answer not in the manual?

Questions and answers

Summary of Contents for IEI Technology IOWA-LX-600

  • Page 1: Quick Installation Guide

    IOWA-LX-600 Quick Installation Guide Version 1.0 Mar. 14, 2011 Package List IOWA-LX-600 package includes the following items: 1 x IOWA-LX-600 Single Board Computer 1 x USB Cable 1 x IDE Flat Cable 1 x KB/MS Y Cable 1 x Audio Cable...
  • Page 2: Ground

    Specifications l CPU: On-board AMD Geode™ LX 600@ processor at FSB 366MHz, 128KB L2 cache l System chipset: AMD Geode™ CS5536 l BIOS: Award BIOS l System memory: On-board 128MB (max.) 200/266MHz DDR SDRAM supported. One 204-pin 512MB (max.) 200/266MHz DDR SO-DIMM supported.
  • Page 3: Ground

    Humidity: Operation: 5%~95% non-condensing l Dimension: 185mm x 122mm Ordering Information IOWA-LX-600-R10:Half-size pure ISA CPU card with on-board AMD Geode™ LX 600 processor at FSB 366MHz, 128KB L2 cache, 128MB memory on board include VGA, LAN, USB 2.0, COM, CF, LPT and Audio, RoHs IOWA-LX-600S-R10:Half-size pure ISA CPU card with on-board AMD...
  • Page 4: Ground

    Jumpers Setting and Connectors LABEL FUNCTION Use AT & ATX Power Select jumper COM3 Signal jumper Setting Serial port’s (CN21 & CN18) RI Signal Select Flat Panel TTL (CN10) power using select Flat Panel TTL (CN10) Clock using select External – VCC Power Connector Power Connector PS-ON Connector PWR &...
  • Page 5: Ground

    JP2: Use AT & ATX Power Select jumper PIN NO. DESCRIPTION Short 1 - 2 Use AT Power Open 1 - 2 Use ATX Power JP3: COM3 Signal jumper Setting PIN NO. DESCRIPTION Short 1 - 2 RS-422 Short 2 - 3 RS-485 JP5: Flat Panel TTL (CN10) power using select...
  • Page 6: Ground

    CN19: Audio Connector (Line out, Line in & MIC in) PIN NO. DESCRIPTION PIN NO. DESCRIPTION Line Out (Right) Line In (Right) GROUND GROUND Line Out (Left) Line In (Left) GROUND GROUND MIC1 In MIC2 In CN20: Audio CD In Connector PIN NO.
  • Page 7: Ground

    CN17: Parallel Port Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION STROBE# AUTO FORM FEED # DATA 0 RROR# DATA 1 INITIALIZE DATA 2 PRINTER SELECT LN# DATA 3 GROUND DATA 4 GROUND DATA 5 GROUND DATA 6 GROUND DATA 7 GROUND ACKNOWLEDGE GROUND...
  • Page 8: Ground

    CN21: External Serial Port Connector PIN NO. DESCRIPTION DATA CARRIER DETECT (DCD) RECEIVE DATA (RXD) TRANSMIT DATA (TXD) DATA TERMINAL READY (DTR) GROUND (GND) DATA SET READY (DSR) REQUEST TO SEND (RTS) CLEAR TO SEND (CTS) RING INDICATOR (RI) CN18: Internal Serial Port Connector PIN NO.
  • Page 9: Ground

    CN23: DB-15pin VGA Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION GREEN BLUE GROUND GROUND GROUND GROUND GROUND DDC DAT HSYNC VSYNC DDCCLK CN16: 10-pin Digital I/O PIN NO. DESCRIPTION PIN NO. DESCRIPTION GROUND OUTPUT 0 OUTPUT1 OUTPUT 2 OUTPUT3 INPUT 0 INPUT 1 INPUT 2 INPUT 3...
  • Page 10: Ground

    CN1:External –VCC Power CN18: RS-422/485 PIN NO. DESCRIPTION PIN NO. DESCRIPTION GROUND -12V CN22: LAN Connectors (RJ-45) PIN NO. DESCRIPTION PIN NO. DESCRIPTION GROUND ACT_LED- ACT_LED+ LINK_LED - GROUNG LINK_LED+ GROUND GROUND CN10: TFT LCD Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION VCD_VCC VCD_VCC...
  • Page 11: Table Of Contents

    CN9: Floppy Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION GROUND DRVDEN0 GROUND GROUND GROUND INDEX# GROUND MOT0#- GROUND GROUND DSA#- GROUND GROUND DIR# GROUND STEP# GROUND WDATA# GROUND WGATE# GROUND TRK0# GROUND RDATA# GROUND HDSEL# DSKCHG# CN7: Inverter Power CN26 & CN27: Serial ATA PIN NO.
  • Page 12: Ground

    Board Layout: Jumper and Connector Locations ( Unit:mm)...
