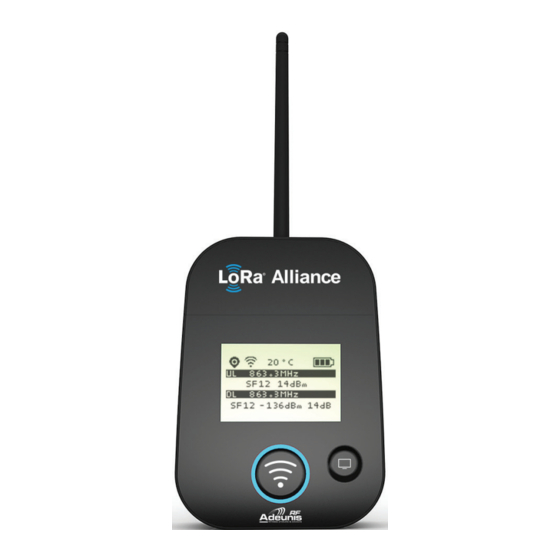

FIELD TEST DEVICE
LoRaWAN Europe
ADEUNIS RF
283 rue Louis Néel - Parc Technologique Pré Roux
38920 CROLLES - France
Tel. : +33 (0)4 76 92 07 77 - Fax : +33 (0)4 76 04 80 87
www.adeunis-rf.com
arf@adeunis-rf.com
Mode d'emploi
V1.2.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARF8123AA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Adeunis RF ARF8123AA

Summary of Contents for Adeunis RF ARF8123AA

  • Page 1 FIELD TEST DEVICE LoRaWAN Europe Mode d'emploi V1.2.0 ADEUNIS RF 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France Tel. : +33 (0)4 76 92 07 77 - Fax : +33 (0)4 76 04 80 87 www.adeunis-rf.com...

  • Page 2: Table Of Contents

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi / User Guide V1.2.0 Table des matières / Contents / ... FRANÇAIS INFORMATIONS DISCLAIMER SUPPORT TECHNIQUE INTRODUCTION RECOMMANDATIONS ENVIRONNEMENTALES AVERTISSEMENTS RECOMMANDATIONS D’USAGE PRESENTATION DU PRODUIT 1.1. Description 1.2. Caractéristiques mécaniques 1.3. Spécifications techniques 1.4.
  • Page 3 FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi / User Guide V1.2.0 ENGLISH INFORMATIONS DISCLAIMER TECHNICAL SUPPORT INTRODUCTION ENVIRONMENTAL RECOMMENDATIONS WARNINGS RECOMMANDATIONS REGARDING USE DISPOSAL OF WASTE BY USERS IN PRIVATE HOUSEHOLDS WITHIN THE EUROPEAN UNION INTRODUCING THE DEVICE 1.1.

  • Page 4: Français

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 FRANÇAIS Page of 53...

  • Page 5: Informations

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 INFORMATIONS Information document Titre FIELD TEST DEVICE Sous-titre LoRaWAN Europe Type de document Mode d'emploi Version V1.2.0 Ce document s’applique aux produits suivants : Référence Version Firmware FIELD TEST DEVICE - LoRaWAN Europe A partir de : ARF8123AAB APP A partir de : V01.00.07 RTU A partir de : V01.02.00...

  • Page 6: Introduction

    RF. Tout transfert, octroi de licences à un tiers, crédit-bail, location, transport, copie, édition, traduction, modification dans un autre langage de programmation ou d’ingénierie inversée (retro-ingénierie) est interdit sans l’autorisation écrite et le consentement de ADEUNIS-RF. Adeunis RF 283, rue Louis Néel...

  • Page 7: Recommandations Environnementales

    AVERTISSEMENTS Valables pour les produits FIELD TEST DEVICE - LoRaWAN Europe : ARF8123AA Lire les instructions dans le manuel. La sécurité procurée par ce produit n’est assurée que pour un usage conforme à sa destination.

  • Page 8: Recommandations D'usage

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 RECOMMANDATIONS D’USAGE • Avant d’utiliser le système, vérifiez si la tension d’alimentation figurant dans son manuel d’utilisation correspond à votre source. Dans la négative, consultez votre fournisseur. • Placez l’appareil contre une surface plane, ferme et stable. •...

  • Page 9: Presentation Du Produit

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 1. PRESENTATION DU PRODUIT 1.1. Description Le Field Test Device (FTD) d’Adeunis-RF est un produit compatible LoRaWAN V1.0 Class A & C. Ce n’est pas un produit point à point et il ne peut pas être utilisé...

  • Page 10: Spécifications Techniques

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 1.3. Spécifications techniques Radio Communication LoRaWAN protocol & LoRa Modulation Compatibilité Spécification LoRaWAN V1.0.1 Débit Radio Variable (SF12/125kHz (~183 bps) to FSK (~50kbps) Fréquence ISM band 865-870MHz Puissance RF 14dBm (25mW) Sensibilité...

  • Page 11: Description Produit

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 2. DESCRIPTION PRODUIT 2.1. Interface utilisateur Commutateur ON/OFF Connecteur Micro USB Ecran LCD Figure 4 : Vue dessous Indicateur de charge Bouton poussoir 1 Bouton poussoir 2 Figure 3 : Vue face 2.2.

  • Page 12: Description Des Ecrans

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 3. DESCRIPTION DES ECRANS L’écran LCD du produit est divisé en plusieurs écrans : • L’écran de DEMARRAGE (Affichage des versions de firmware) - Uniquement à la mise sous tension •...

  • Page 13: Ecran Uplink/Dowlink

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 Les réquêtes sont identifiées «JR» suivi d’un numéro indiquant le nombre de requête effectuées. Cette information est suivi de la fréquence d’émission à laquelle la réquête est réalisée. Note : Si aucun réseau n’est disponible, les «Join Request» seront réalisées en continu, et le produit restera sur cet écran. Item Icône Description...

  • Page 14: Ecran Gps

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 3.4. Ecran GPS Cet écran est accessible par un appui court sur le bouton poussoir 2 après le menu principal. Il permet de visualiser les informations de fonction- nement du module GPS, ainsi que le positionnement GPS du produit. Barre de statuts Coordonnées Figure 9 : Ecran GPS...

  • Page 15: Écran Downlink

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 L’écran affiche : • Le nombre de trames envoyées (UL COUNT), y compris les répétitions • Le nombre de trames reçues (DL COUNT) • Le Packet Error Rate (PER) en pourcentage La mesure du PER est réalisée en comparant le nombre de trames émises par rapport au nombre de trames reçues : •...

  • Page 16: Température

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 4.2. Température Binaire N° Octet Commentaires Valeur 0001 Température en °C (Complément à 2) -128 ... +127 1011 Aide au décodage de la température Bit de signe Bit 6 Bit 5 Bit 4 Bit 3 Bit 2...

  • Page 17: Qualité Gps (Non Disponible En Mode Legacy)

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 4.5. Qualité GPS (Non disponible en mode legacy) Valeur N° Commentaires Valeur 1 : Bonne 7..4 Echelle de réception 2 : Moyenne 3 : Mauvaise 3..0 Nombre de satellites 1 ... 16 Le MSB de l’octet permet d’avoir le niveau de qualité...

  • Page 18: Configuration Du Produit

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 5. CONFIGURATION DU PRODUIT La configuration du produit se fait au moyen du connecteur USB. Cette connexion permet de communiquer avec le produit par un port com virtuel et d’envoyer des commandes AT pour modifier les paramètres du produit. 5.1.

  • Page 19: Mode Commande

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 5.2. Mode commande Utiliser un terminal port COM pour communiquer avec le produit. Nous utilisons le soft terminal port COM HERCULES disponible en télécharge- ment gratuit à l’adresse suivante : http://www.hw-group.com/products/hercules/index_en.html •...

  • Page 20: Commande At

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 • Envoyer la trame de passage en mode commande pour basculer le produit en mode de configuration, en cliquant sur le bouton SEND. Après quelques secondes, vous devez voir apparaitre sur le LCD du produit l’écran COMMAND MODE. Cela peut prendre un peu de temps car le passage en mode commande ne peut être réalisé...

  • Page 21: Description Des Registres

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 Exemple d’une suite de commandes et de réponses correspondantes telles qu’on pourrait le voir sur un terminal : Syntaxe de la Commande Description Syntaxe de la réponse à la ligne suivante \FF\FF\FF\FF+++ Demande d’entrée en mode commande ATS221=1...
  • Page 22 FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 Valeur par Registre Contenu Commentaires défaut 0 : Desactivé S385 Payload personnalisée 1 à 16 : Taille de la payload personnalisé S386 Payload personnalisée - Bloc 1 S387 Payload personnalisée - Bloc 2 Chaque bloc permet de définir 4 octets de la payload S388 Payload personnalisée - Bloc 3...
  • Page 23 FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 S382 : Mode ACK et Class Le registre permet de choisir le mode de fonctionnement du produit : • Mode Unconfirmed • Mode Confirmed Mais également la Classe de fonctionnement : •...
  • Page 24 FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 Valeur par Registre Contenu Commentaires défaut S214 LORA APP_EUI (Première partie) 0018B244 Paramètre codé sur 16 caractères. Chaque registre contient une partie de la clé. S215 LORA APP_EUI (Deuxième partie) 41524632 S216 LORA APP_KEY (Première partie)
  • Page 25 FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 Valeur par Registre Contenu Commentaires défaut S250 Configuration Canal 0 Canaux de fonctionnement obligatoire LoRaWAN S251 Configuration Canal 1 Ne pas changer cette valeur S252 Configuration Canal 2 Configuration Canal 3 S254 Configuration Canal 4 0 : Canal désactivé...
  • Page 26 FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 Exemple : 0018B244 41524632 S214 = 0018B244 S215 = 41524632 S216 à S219 : LORA APP_KEY Les registres S216 à S219 définissent la clé APP_EKY utilisée lors de la phase de JOIN en mode OTAA. La clé est composée de 32 caractères repartis sur ces 4 registres pouvant contenir chacun 8 caractères.
  • Page 27 FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 S216 = 0018B244 S217= 41524632 S218 = 0018B200 S219 = 00000912 S226 à S229 : LORA APP_sKEY Les registres S226 à S229 définissent la clé APP_sKEY utilisée lors des échanges réseaux. La clé est composée de 32 caractères repartis sur ces 4 regitres pouvant contenir chacun 8 caractères.

  • Page 28: Mise À Jour Produit

    FIELD TEST DEVICE - LoRaWAN Europe - Mode d'emploi V1.2.0 6. MISE À JOUR PRODUIT Les versions firmware du produit peuvent être mises à jour. Le produit possède 2 firmwares qui peuvent être mis à jour individuellement : Firmware RTU Firmware APPLICATIF Les références des versions chargées dans le produit peuvent être connues avec la commande AT/S Exemple :...

  • Page 29: English

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 ENGLISH Page of 53...

  • Page 30: Informations

    RTU Up to : V01.02.00 DISCLAIMER This document and the use of any information contained therein, is subject to the acceptance of the Adeunis RF terms and conditions. They can be downloaded from www.adeunis-rf.com. Adeunis RF makes no warranties based on the accuracy or completeness of the contents of this document and reserves the right to make changes to specifications and product descriptions at any time without notice.

  • Page 31: Introduction

    Under no circumstances can the manufacturer, or the distributor of an Adeunis RF program, be held liable for any damage caused by the use of the aforesaid program. Program names, as well as all copyright relating to programs, are the exclusive property of Adeunis RF.

  • Page 32: Environmental Recommendations

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 ENVIRONMENTAL RECOMMENDATIONS All superfluous packaging materials have been eliminated. We have done everything possible to make it easy to separate the packaging into three types of materials: cardboard (box), expanded polystyrene (filler material) and polyethylene (packets, foam protective sheets). Your device is composed of materials that can be recycled and reused if it is dismantled by a specialist company.

  • Page 33: Recommandations Regarding Use

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 RECOMMANDATIONS REGARDING USE • Before using the system, check that the power supply voltage shown in the user manual corresponds to your supply. If it doesn’t, please consult your supplier. •...

  • Page 34: Introducing The Device

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 1. INTRODUCING THE DEVICE 1.1. Description The Field Test Device (FTD) from Adeunis-RF is a Class A & C LoRaWAN compatible device. This is not a point to point device and may not be used in this manner.

  • Page 35: Technical Specifications

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 1.3. Technical specifications Radio Communication LoRaWAN protocol & LoRa Modulation LoRaWan Specification compliant V1.0.1 Radio Rate Variable (SF12/125kHz (~183 bps) to FSK (~50kbps) Frequency ISM band 865-870MHz RF Power 14dBm (25mW) Sensitivity down to -140 dBm in SF12/CR4 Range (Open)

  • Page 36: Device Description

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 2. DEVICE DESCRIPTION 2.1. User interface ON/OFF switch Micro USB connector LCD screen Figure 4 : rear view Charge indicator Pushbutton 1 Push button 2 Figure 3 : Front view 2.2.

  • Page 37: Screen Description

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 3. SCREEN DESCRIPTION The LCD screen of the product is split on few part : • The START screen (Showing the firmware version) - Only on the powering up • The JOIN screen - Only on the powering up and after a command mode exit •...

  • Page 38: Uplink/Downlink Screen

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 The request are identify «JR» following with a number showing the number of request done. The frequency used for the request is showing after this information. Note : If there is no network available, the «Join Request» will be send indefinitely, and the product will stay in this screen. Item Icon Description...

  • Page 39: Gps Screen

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 3.4. GPS screen This screen can be accessed by briefly pressing on pushbutton 2 after the home screen. It will allow you to view the functioning information of the GPS module, as well as the device’s GPS positioning. Statuts bar GPS coordinates Figure 9 : GPS screen...

  • Page 40: Downlink Screen

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 The screen will display: • The number of frames sent (UL COUNT), including repetitions • The number of frames received (DL COUNT) • The Packet Error Rate (PER) as a percentage The PER measurement is calculated by comparing the number of frames transmitted to the number of frames received: •...

  • Page 41: Température

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 4.2. Température Binaire N° Bit N° Commentaires Valeur 0001 Temperature in °C (two’s complement) -128 ... +127 1011 Aid for decoding temperature Sign Bit Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1...

  • Page 42: Gps Quality (Not Available In Legacy Mode)

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 4.5. GPS quality (Not available in Legacy mode) Valeur N° Bit N° Commentaires Valeur 1: Good 7..4 Reception scale 2: Average 3: Poor 3..0 Number of satellites 1 ... 16 The byte’s MSB allows you to find out the quality of the GPS signal The byte’s LSB allows you to find out the number of satellites viewed by the device 4.6.

  • Page 43: Device Configuration

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 5. DEVICE CONFIGURATION The device can be configured using the USB connector. This connection allows you to communicate with the device via a virtual com port and to transmit AT commands in order to modify the parameters of the device. 5.1.

  • Page 44: Command Mode

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 5.2. Command mode Use a COM port terminal in order to communicate with the device. We use the HERCULES COM port soft terminal available to download for free by clicking on the following link: http://www.hw-group.com/devices/hercules/index_en.html •...

  • Page 45: At Command

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 For Hercules, this frame must be entered in one of the 3 lines available at the bottom. The hexadecimal format must be expressed using a “$” in this program, which gives us the following frame: $FF$FF$FF$FF$FF$2B$2B$2B •...

  • Page 46: Register Description

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 Example of a set of commands and corresponding responses that can be seen on the terminal: Syntaxe de la Commande Description Syntaxe de la réponse à la ligne suivante \FF\FF\FF\FF+++ Input request in command mode ATS221=1 Transition request in OTAA activation mode...
  • Page 47 FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 Range Content Default value Comments 0 : Deactivated S385 Personnalized Payload Size 1 to 16 : Size of the payload S386 Personalize Payload Text - Bloc 1 Personalize Payload Text- Bloc 2 S387 Each bloc allow to define 4 bytes of the payload Personalize Payload Text- Bloc 3...
  • Page 48 FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 S382 : Class and ACK Mode The range will allow you to select the method of functioning for the device: • Unconfirmed Mode • Confirmed Mode as well as the functioning Class: •...
  • Page 49 FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 Range Content Default value Comments S214 LORA APP_EUI (First section) 0018B244 Parameter coded with 16 characters. Each range contains a section of the key. S215 LORA APP_EUI (Second section) 41524632 S216 LORA APP_KEY (First section) (voir note)
  • Page 50 FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 Range Content Default value Comments S250 Configuration Channel 0 Mandatory operational channel LoRaWAN S251 Configuration Channel 1 Do not change this value S252 Configuration Channel 2 Configuration Channel 3 S254 Configuration Channel 4 0 : Channel desactivated Other : User configuration...
  • Page 51 FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 S216 to S219: LORA APP_KEY The ranges from S216 to S219 determine the APP_KEY used during the JOIN phase in OTAA mode. The key is made up of 32 characters spread across these 4 ranges, which can each contain 8 characters.
  • Page 52 FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 Example : 0018B244 41524632 0018B200 00000912 S216 = 0018B244 S217= 41524632 S218 = 0018B200 S219 = 00000912 S253 à S256 : Configuration Channel By default, the channels from 0 to 2 use the default parameters of the LoRaWAN network, while the 4 other channels are inactive. A range value different from 0 or 1 will allow you to configure the channel as follows: Description Channel frequency...

  • Page 53: Device Updates

    FIELD TEST DEVICE - LoRaWAN Europe - User Guide V1.2.0 6. DEVICE UPDATES The firmware versions of the device can be updated. The device has 2 firmwares that can be updated individually: RTU firmware APPLICATIVE firmware It is possible to find out the references for versions loaded onto the device using the command AT/S Example : 8123AAB_PRG_1601_V01.00.07:8134AAB_PRG_1601_V01.02.00 The RTU firmware version is: V01.00.07...
