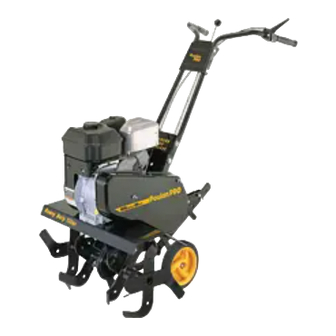

Poulan Pro 96082000904 Repair Parts Manual

Poulan front tine tiller repair parts manual
Hide thumbs

Advertisement

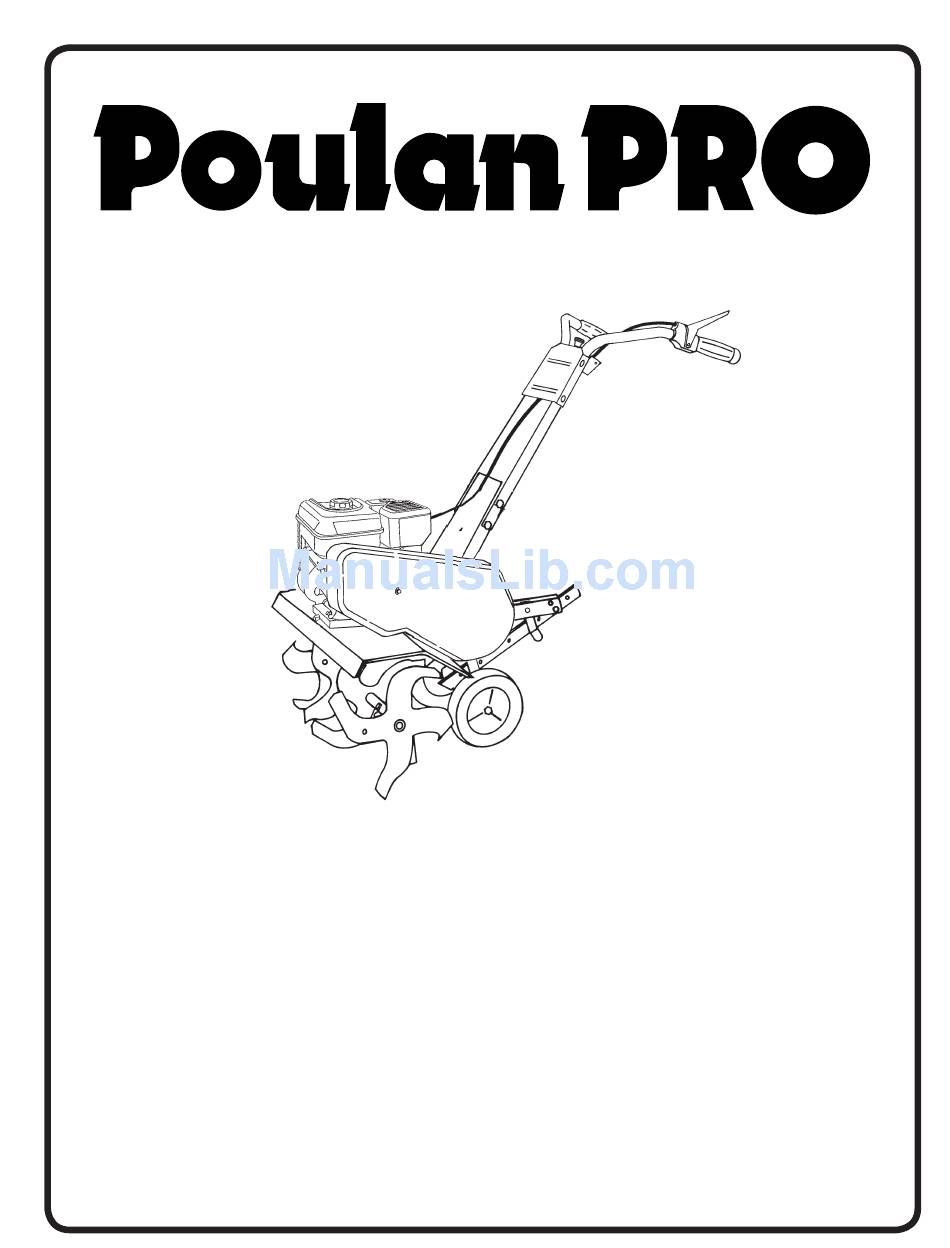

IMPORTANT MANUAL
Do Not Throw Away
REPAIR PARTS MANUAL
MODEL:
HDF800
FRONT TINE TILLER
ALWAYS WEAR EYE PROTECTION DURING OPERATION
Visit our website: www.poulan-pro.com
428974 05.22.09 SR
Printed in U.S.A.

Advertisement

Table of Contents
loading

  Related Manuals for Poulan Pro Poulan Pro 96082000904

  Summary of Contents for Poulan Pro Poulan Pro 96082000904

  • Page 1 IMPORTANT MANUAL Do Not Throw Away REPAIR PARTS MANUAL MODEL: HDF800 FRONT TINE TILLER ALWAYS WEAR EYE PROTECTION DURING OPERATION Visit our website: www.poulan-pro.com 428974 05.22.09 SR Printed in U.S.A.
  • Page 2 HANDLE ASSEMBLY FT-handle_assy_1 PART DESCRIPTION 187820X428 Bracket, Handle 72140512 Bolt, Carriage 5/16-18 x 1-1/2 165787 Grip, Handle 166376 Handle, L.H. 73680500 Nut, Hex, Crownlock 5/16-18 19111116 Washer 11/32 x 11/16 x 16 Ga. 19121414 Washer 3/8 x 7/8 x 14 Ga. 74760520 Bolt, Hex Head 5/16-18 x 1-1/4 74760516...
  • Page 3 BELT GUARD AND PULLEY ASSEMBLY PART DESCRIPTION 180377 Bracket Assembly, Belt Guard 9484R Clip, Cable 86777 Screw, Hex Washer Head, Slotted, Thread Cutting #10-24 x 1/2 74610812 Bolt, Hex Head 1/2-20 x 3/4 73680600 Locknut, Hex 3/8-16 19131316 Washer, 13/32 x 13/16 x 16 Ga. 2009J Pulley, Idler, Reverse 180323...
  • Page 4 WHEEL AND DEPTH STAKE ASSEMBLY PART DESCRIPTION 9194R Pin, Clevis 74760520 Bolt, Hex Head 5/16-18 x 1-1/4 74760512 Bolt, Hex Head 5/16-18 x 3/4 73220500 Nut, Hex 5/16-18 10040500 Washer, Lock 5/16 73800600 Locknut, Washer Insert 3/8-16 4921H Clip, Hairpin 1952J Support, Depth Stake, R.H.
  • Page 5 TINE ASSEMBLY PART DESCRIPTION 156934 Tine, Outer, R.H. 3146R Retainer, Spring 156932 Tine, Inner, R.H. 156931 Tine, Inner, L.H. 156933 Tine, Outer, L.H. 4929H Pin, Clevis...
  • Page 6 TRANSMISSION PART DESCRIPTION 74760524 Bolt, Hex Head, 5/16-18 x 1-1/2 Gr. 2 74780652 Bolt, Hex Head, 3/8-16 x 3-1/4 19131311 Washer, 3/32 x 13/16 x 11 73900600 Nut, Hex, Flangelock 3/8-16 9057R428 Shield, Tine 188195 Bracket, Engine, R.H. 165834 Bracket, Engine, L.H. 73970500 Nut, Hex, Flangelock 187912...
  • Page 7 DECALS PART DESCRIPTION 403653 Decal, Poulan Pro 417932 Decal, Poulan Pro, 800 Series/26" 411979 Decal, Forward and Reverse 121753X Decal, Reverse, Tine Control 110614X Decal, Hand Placement 417547 Decal, Engine 422972 Decal, Warning 411980 Decal, Heavy Duty 411816 Decal, Rewind Starter...
  • Page 8: Parts And Service

    Model Number/Manufacturer's I.D. Number b. Description of part. For Technical Assistance: call 1-800-829-5886 For a Parts Manual, go to our website: www.poulan-pro.com/support.asp NOTE: HOP provides parts and service through its au thor ized dis tribu tors and dealers; there fore, all requests for parts and service should be directed to your local dealer(s).
  • Page 9 à mises votre S.V.P contactez Manuel, caractéristiques produits. philosophie proche. plus pièces mande toute l’intermédiaire www.poulan-pro.com/support.asp 1-800-849-1297 appelez autorisé: machine votre durabilité pendant Comme stricts. dards stan avec CHANGE concernant l’assistance tions dans décrites celles différentes complète gamme agréé...
  • Page 10 Décalcomaniel, Décalcomaniel, Câble Décalcomanie, grand à Décalcomanie, Avertissement Décalcomanie, moteur Décalcomanie, Placement Décalcomanie, Fraise Décalcomanie, à Filtre Décalcomanie, Protecteur Décalcomanie, Poulan Décalcomanie, DESCRIPTION HDF800 MODÉLE 428974 417134 110613X 120076X 411816 411980 422972 417547 110614X 121753X 420332 427924 403653 PIÈCE RÉF.
  • Page 11 pouces données sont dimensions 12T102-1275-F8 Stratton Briggs Modèle schéma) (Voir Moteur Cat. 1/4-28 Boulon frein Rondelle 1-1/4 9/32 Rondelle 9/32 Rondelle fendue Butée DESCRIPTION (96082000904) 25,4 pouce É.-U. Toutes REMARQUE: & 74610412 10040400 19092016 19091412 9173R PIÈCE RÉF. HDF800 MODÉLE Transmission Boulon frein...
  • Page 12 pouces tine_ipb_3 (96082000904) 25,4 données sont dimensions Toutes chape gauche extérieure, Fraise, gauche intérieure, Fraise, droite intérieure, Fraise, retenue Ressort droite extérieure, Fraise, DESCRIPTION HDF800 MODÉLE pouce É.-U. REMARQUE: 4929H 156933 156931 156932 3146R 156934 PIÈCE RÉF. FRAISES AVANT DENTS MOTOBINEUSE ENSEMBLE...
  • Page 13 pouces données sont dimensions 17/32 Rondelle frein Écrou 5/16-18 caoutchouc avec frein Écrou 5/16-18 Boulon 3/8-16 auto-serrant Écrou roue Support Roue DESCRIPTION (96082000904) 25,4 pouce É.-U. Toutes REMARQUE: C.G. C.D. 19171416 73970500 3/8-16 73800500 74760516 73680600 9190R 400246X421 PIÈCE RÉF. PROFONDEUR HDF800 MODÉLE...
  • Page 14 pouces données sont dimensions Entretoise Ressort Poulie Moteur Réa, 1/4-20 pression Galet-tendeur Coussin, ressort frein, Rondelle 1/4-20 Écrou 5/16-18 Écrou bras Galet-tendeur Arbre, 1-1/4 3/8-16 Boulon Galet-tendeur Bras, Galet-tendeur Poulie, 3/8-16 Écrou clip Rondelle courroie Protecteur Boulon, Poulie DESCRIPTION (96082000904) 25,4 pouce É.-U.
  • Page 15 pouces données sont dimensions Pince arrière marche ensemble Câble fermeture Bague Pivot Cheville, câble) compris ensemble commande levier Dent C.D. Guidon, Guidon Panneau, DESCRIPTION (96082000904) 25,4 pouce É.-U. Toutes REMARQUE: 181580 188177 12000059 188555 188562 166377 181452X428 PIÈCE RÉF. HDF800 MODÉLE 5/16-18 Boulon...
  • Page 16 É.-U. IMPRIMÉ 05.22.09 428974 www.poulan-pro.com web: site notre Visitez l’utilisation. lors sécurité lunettes toujours Portez AVANT FRAISE À MOTOBINEUSE HDF800 MODÈLE: RÉPARATION PARTIES MANUEL JETEZ IMPORTANT MANUEL...
