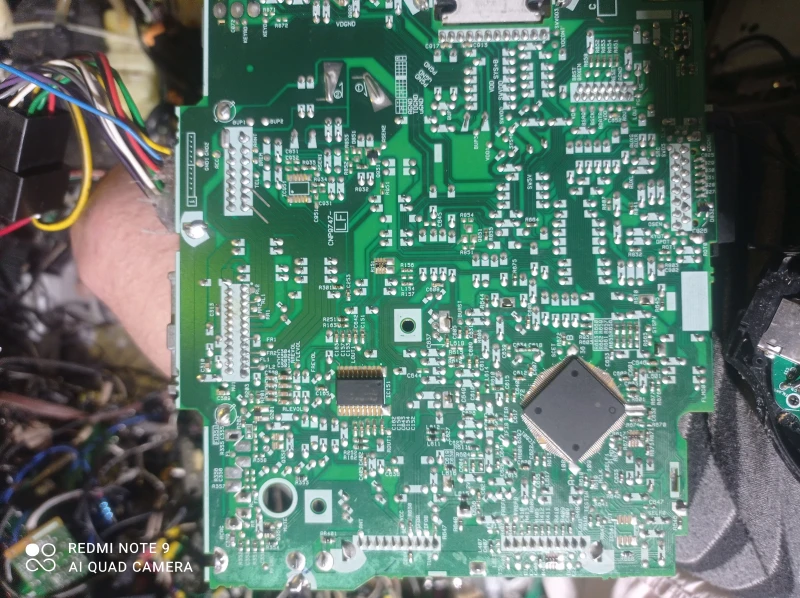

Contents Thank you for buying this Pioneer product. Please read through these operating instructions so you will know how to operate your model properly. After you have finished reading the instructions, keep this man- ual in a safe place for future reference.
! If the battery is disconnected or discharged, the preset memory will be erased and must be reprogrammed. ! If this unit does not operate properly, contact your dealer or nearest authorized Pioneer Ser- vice Station. About WMA The Windows Media™ logo printed on the box indicates that this unit can play back WMA data.
Section Before You Start Press the right side of the front panel until it is firmly seated. # If you can’t attach the front panel to the head unit successfully, try again. Front panel may be damaged if you attach the front panel forcedly. Use and care of the remote control Installing the battery...
Operating this unit What’s What Head unit 1 CLOCK button Press to change to the clock display. 2 FUNCTION button Press to recall the function menu when op- erating a source. 3 a/b/c/d buttons Press to perform manual seek tuning, fast forward, reverse and track search controls.
Turning the unit on and selecting a source You can select a source you want to listen to. To switch to the built-in CD player, load a disc in the unit (refer to the next page). % Press SOURCE to select a source.
Insert a CD (CD-ROM) into the disc load- ing slot. Playback will automatically start. # Be sure to turn up the label side of a disc. # After a CD (CD-ROM) has been inserted, press SOURCE to select the built-in CD player. Section...
! If you have switched between compressed audio and CD-DA, playback starts at the first track on the disc. ! The built-in CD player can play back com- pressed audio recorded on CD-ROM. (Refer to page 14 for files that can be played back.)
Operating this unit Press FUNCTION to select SCAN. Press a to turn scan play on. SCAN appears in the display. The first 10 sec- onds of each track is played. # If you turn scan play on during FLD, FSCN ap- pears in the display.
Section Operating this unit ! When playing back VBR (variable bit rate)-re- corded WMA files, the average bit rate value is displayed. ! When playing back VBR (variable bit rate)-re- corded MP3 files, VBR is displayed instead of bit rate value. ! Depending on the version of iTunes write MP3 files onto a disc, comment informa- tion may not be correctly displayed.
Operating this unit Press AUDIO to select SLA. Press a or b to adjust the source vo- lume. SLA +4 to SLA –4 is displayed as the source volume is increased or decreased. # To return to the normal display, press BAND.
Section Operating this unit Switching the auxiliary setting It is possible to use auxiliary equipment with this unit. Activate the auxiliary setting when using auxiliary equipment connected to this unit. Press FUNCTION to select AUX. Press a or b to turn the auxiliary set- ting on or off.
Additional Information Error messages When you contact your dealer or your nearest Pioneer Service Center, be sure to record the error message. Message Cause Action ERROR-11, 12, Dirty disc Clean disc. 17, 30 ERROR-11, 12, Scratched disc Replace disc. 17, 30...
Appendix Additional Information ! Since the CD side of Dual Discs is not phy- sically compatible with the general CD standard, it may not be possible to play the CD side with this unit. ! Frequent loading and ejecting of a Dual Disc may result in scratches on the disc.
Page 15
Additional Information ! Compatible format: Linear PCM (LPCM), MS ADPCM ! Quantization bits: 8 and 16 (LPCM), 4 (MS ADPCM) ! Sampling frequency: 16 kHz to 48 kHz (LPCM), 22.05 kHz to 44.1 kHz (MS AD- PCM) Appendix...
Frequency ... 1 kHz Gain ... ±12 dB Treble Frequency ... 10 kHz Gain ... ±12 dB CD player System ... Compact disc audio system Usable discs ... Compact disc Signal-to-noise ratio ... 94 dB (1 kHz) (IEC-A net- work) Number of channels ...
Page 17
Contenido Gracias por haber comprado este producto Pioneer. Lea con detenimiento estas instrucciones sobre el funcionamiento del aparato, para que pueda darle el mejor uso posible. Una vez que las haya leído, conserve este manual en un lugar seguro para consultarlo en el futuro.
! Si esta unidad no funciona correctamente, contacte con su concesionario o el servicio técnico oficial de Pioneer más próximo a su domicilio. Acerca de WMA El logo de Windows Media™ impreso en la caja indica que esta unidad puede reproducir datos WMA.
Antes de comenzar Extracción de la carátula Presione DETACH para soltar la carátu- Sujete la carátula y extráigala. Coloque la carátula en la carcasa pro- tectora provista para guardarla de manera segura. Colocación de la carátula Deslice la carátula hacia la izquierda hasta que oiga un chasquido.
Sección Antes de comenzar Uso del mando a distancia Apunte el mando a distancia hacia la carátula para hacer funcionar la unidad. Importante ! No guarde el mando a distancia en lugares ex- puestos a altas temperaturas o a la luz solar directa.
Utilización de esta unidad Qué es cada cosa Unidad principal 1 Botón CLOCK Pulse este botón para cambiar a la visualiza- ción del reloj. 2 Botón FUNCTION Presione este botón para acceder al menú de funciones al utilizar una fuente. 3 Botones a/b/c/d Presione estos botones para utilizar los con- troles de sintonización por búsqueda ma-...
Sección Utilización de esta unidad f Botón ATT Presione este botón para bajar rápidamente el nivel de volumen, aproximadamente al 90%. Presione este botón una vez más para volver al nivel de volumen original. g Botón SOURCE Presione este botón para visualizar todas las fuentes disponibles.
Utilización de esta unidad — Cuando AUX (entrada auxiliar) está apaga- da (consulte la página 29). ! AUX está activada de forma predeterminada. Desactive AUX cuando no la utilice (consulte Cambio del ajuste de un equipo auxiliar en la página 29). ! Si el cable azul/blanco de esta unidad está...
Sección Utilización de esta unidad Presione c o d para ajustar la sensibili- dad. FM: LOCAL 1—LOCAL 2—LOCAL 3— LOCAL 4 AM: LOCAL 1—LOCAL 2 El ajuste LOCAL 4 sólo permite recibir las emi- soras con las señales más fuertes, mientras que los ajustes más bajos permiten recibir de manera progresiva las emisoras con las seña- les más débiles.
Utilización de esta unidad ! El reproductor de CD incorporado puede re- producir audio comprimido grabado en CD- ROM. (Consulte la página 31 para los ficheros que se pueden reproducir.) ! Al reproducir ficheros grabados con VBR (ve- locidad de grabación variable), puede que no se muestre correctamente el tiempo de repro- ducción transcurrido.
Sección Utilización de esta unidad Pausa de la reproducción de un disco La pausa le permite detener temporalmente la reproducción del disco. Presione FUNCTION para seleccionar PAUSE. Presione a o b para activar o desacti- var la pausa. # Para volver a la visualización normal, presione BAND.
Utilización de esta unidad ! Al reproducir ficheros MP3 grabados con VBR (velocidad de grabación variable), aparece VBR en lugar del valor de velocidad de graba- ción. ! Según sea la versión de iTunes grabar ficheros MP3 en un disco, es posible que no se visualice correctamente la informa- ción de comentarios.
Sección Utilización de esta unidad Ajuste de los niveles de la fuente La función SLA (ajuste del nivel de fuente) le permite ajustar el nivel de volumen de cada fuente para evitar cambios radicales en el vo- lumen cuando se cambia entre las fuentes. ! Los ajustes se basan en el nivel de volumen de FM, que se mantiene inalterado.
Utilización de esta unidad Presione FUNCTION para seleccionar Presione c o d para seleccionar el paso de sintonía de FM. Presione c para seleccionar 50 (50 kHz). Pre- sione d para seleccionar 100 (100 kHz). Ajuste del paso de sintonía de AM El paso de sintonía de AM se puede cambiar entre 9 kHz, el paso predefinido, y 10 kHz.
Apéndice Información adicional Mensajes de error Cuando contacte con su concesionario o con el servicio técnico Pioneer más cercano, ase- gúrese de anotar el mensaje de error. Mensaje Causa ERROR-11, 12, Disco sucio 17, 30 ERROR-11, 12, Disco rayado 17, 30 ERROR-10, 11, Problema eléctri-...
Información adicional ! Puede ocurrir que no sea posible reprodu- cir algunos discos debido a sus caracterís- ticas, formato, aplicación grabada, entorno de reproducción, condiciones de almace- namiento u otras causas. ! Dependiendo del entorno en que se grabó la información de texto, puede que no se vi- sualice correctamente.
Apéndice Información adicional ! Se permite una jerarquía de carpetas de hasta ocho niveles. Sin embargo, la jerar- quía práctica de carpetas es de menos de dos niveles. ! Es posible reproducir hasta 99 carpetas en un disco. Compatibilidad con audio comprimido ! Formato compatible: WMA codificado con Windows Media Player...
Información adicional Especificaciones Generales Fuente de alimentación nominal ... 14,4 V CC (gama de tensión permisi- ble: 12,0 V a 14,4 V CC) Sistema de conexión a tierra ... Tipo negativo Consumo máximo de corriente ... 10,0 A Dimensiones (An × Al × Pr): Bastidor ...
Page 34
Conteúdo Agradecemos por você ter adquirido este produto Pioneer. Leia as instruções de operação a seguir para saber como operar corretamente o seu modelo. Ao terminar de ler as instruções, guarde este manual em um local segu- ro para referência futura.
! Se esta unidade não funcionar corretamente, entre em contato com o revendedor ou a cen- tral de serviços autorizados da Pioneer mais próxima. Sobre o WMA O logotipo Windows Media™ impresso na caixa indica que esta unidade pode reproduzir dados WMA.
Seção Antes de utilizar este produto Segure o painel frontal e remova-o. Coloque o painel frontal na caixa prote- tora fornecida para mantê-lo em seguran- ça. Colocação do painel frontal Deslize o painel frontal para a esquerda até o seu encaixe. O painel frontal e a unidade principal são uni- dos pelo lado esquerdo.
Page 37
Antes de utilizar este produto Importante ! Não deixe o controle remoto exposto a tempe- raturas altas ou à luz direta do sol. ! O controle remoto poderá não funcionar cor- retamente se ficar exposto à luz direta do sol. ! Não deixe o controle remoto cair no chão, onde pode ficar preso embaixo do pedal do freio ou acelerador.
5 Slot de carregamento de disco Insira um disco a ser reproduzido. 6 Botao EJECT Pressione para ejetar um CD do CD player incorporado. 7 Conector de entrada AUX (conector es- téreo de 3,5 mm) Utilize para conectar um equipamento auxi- liar.
Operações básicas Como ligar a unidade e selecionar uma fonte Você pode selecionar uma fonte que deseja ouvir. Para alternar para o CD player incorpo- rado, carregue um disco na unidade (consulte a página 41). % Pressione SOURCE para selecionar uma fonte.
Seção Funcionamento desta unidade ! Quando o fio condutor azul/branco desta uni- dade é conectado ao terminal de controle do relé da antena automática do veículo, a ante- na se estende quando a fonte da unidade é li- gada. Para retrair a antena, desligue a fonte. Ajuste do volume % Utilize VOLUME para ajustar o nível do som.
# Certifique-se de deixar o lado da etiqueta de um disco voltado para cima. # Após um CD (CD-ROM) ter sido inserido, pres- sione SOURCE para selecionar o CD player incor- porado. # Você pode ejetar um CD (CD-ROM) ao pres- sionar EJECT.
Seção Funcionamento desta unidade Repetição da reprodução A reprodução com repetição reproduz a mesma faixa/pasta na série de reprodução com repetição selecionada. Pressione FUNCTION para selecionar RPT. Pressione c ou d para selecionar a série de repetição. DSC – Repete todas as faixas TRK –...
Funcionamento desta unidade Utilização de compressão e BMX A utilização das funções COMP (Compressão) e BMX permite ajustar a qualidade sonora desta unidade. Pressione FUNCTION para selecionar COMP OFF. Pressione a ou b para selecionar o seu ajuste favorito. COMP OFF—COMP 1—COMP 2— COMP OFF—BMX 1—BMX 2 # Para retornar ao display normal, pressione BAND.
Seção Funcionamento desta unidade Ajustes de áudio Utilização do ajuste do equilíbrio O ajuste do potenciômetro/equilíbrio cria um ambiente sonoro ideal em todos os assentos ocupados. Pressione AUDIO para selecionar FAD. Pressione a ou b para ajustar o equilí- brio dos alto-falantes dianteiros/traseiros. FAD F15 a FAD R15 é...
Funcionamento desta unidade Pressione a ou b para ajustar o volume da fonte. SLA +4 a SLA –4 é visualizado à medida que o volume da fonte é aumentado ou diminuído. # Para retornar ao display normal, pressione BAND. Outras funções Definição dos ajustes iniciais Ao utilizar os ajustes iniciais, você...
Seção Funcionamento desta unidade Pressione c ou d para selecionar o passo de sintonia AM. Pressione c para selecionar 9 (9 kHz). Pressio- ne d para selecionar 10 (10 kHz). Ativação do ajuste auxiliar É possível utilizar o equipamento auxiliar com esta unidade.
Page 47
Informações adicionais Mensagens de erro Ao entrar em contato com o revendedor ou a Central de Serviços da Pioneer mais próxima, certifique-se de gravar a mensagem de erro. Mensagem Causa Ação ERROR-11, 12, Disco sujo Limpe o disco. 17, 30...
Apêndice Informações adicionais ! A reprodução de discos pode não ser possí- vel devido às suas características, aos seus formatos, ao aplicativo gravado, ao ambien- te de gravação, às condições de armazena- mento e assim por diante. ! As informações de texto podem não ser corretamente visualizadas dependendo do ambiente de gravação.
Page 49
Informações adicionais ! A hierarquia de pastas pode ter até oito ca- madas. No entanto, uma hierarquia de pas- tas prática tem menos do que duas camadas. ! Até 99 pastas em um disco podem ser re- produzidas. Compatibilidade com compressão de áudio ! Formato compatível: codificado por WMA pelo Windows Media Player...
Page 50
Ganho ... ±12 dB Agudos Freqüência ... 10 kHz Ganho ... ±12 dB CD player Sistema ... Sistema de áudio de CDs Discos utilizáveis ... CDs Relação do sinal ao ruído ... 94 dB (1 kHz) (rede IEC-A) Número de canais ... 2 (estéreo) Formato de decodificação WMA...
Page 64
Windows ٣٢٠ ِ ٣٨٤ ِ ـ ٤٨ ـ ، Windows Media Audio 9 Professional ٣٢٠ ٤٨ ، ٤٤٫١ ، ٣٢ ) ـ ٤٨ ID3 Tag ٢٫٤ ٢٫٣ ID3 Tag ( ، mp3 PRO Linear PCM (LPCM)، MS ٤ ( ، MS ADPCM LPCM ٢٢٫٠٥...
Page 74
٠١ http://pioneer.jp/group/index-e.html ٣ ّ ً ١ DETACH ٢ Windows Media ٣ ١ ، ً ً ، ، ّ Windows Media™ Microsoft Corporation Windows Media Player Windows Windows Media Microsoft Corporation ً ً ً ( ، ، ، ً . ً...
