Summary of Contents for Philips Pronto RFX9400

Page 1 Starter’s Guide Manual de inicio Guide de démarrage RFX9400...
Page 3 RFX9400 RFX9400 Starter’s Guide Starter’s Guide Manual de inicio Guide de démarrage...
Page 4: Table Of Contents
..........IFU Approbation / Safety Content RFX9400 FCC Compliancy Regulations According to R&TTE...
Page 5: Before You Start
An Extender that has been configured in Stand-alone Mode can always be reconfigured for use in Network Mode and vice versa. You can use up to 16 different Extenders in the same Pronto Network. RFX9400 Starter’s Guide RFX9400 Starter’s Guide...
Page 6: Unpacking The Extender

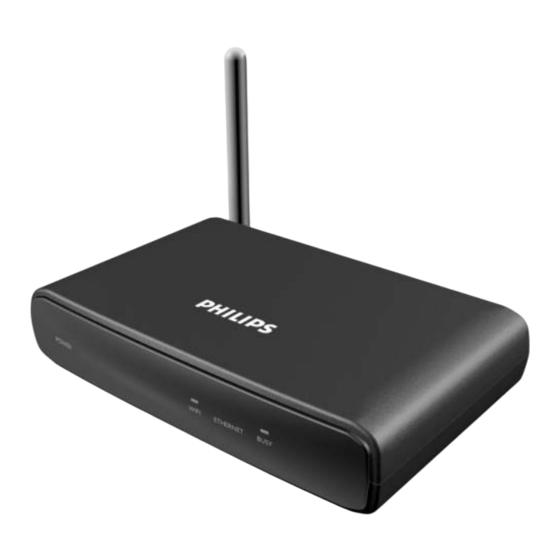

RFX9400 Starter’s Guide Unpacking the Extender Pronto Wireless Extender Front Panel Power LED WiFi LED Ethernet LED Back Panel Power input 4 dipswitches for the IR outputs 4 IR outputs Ethernet input (RJ45) Power Adapter Antenna Busy LED Stand-alone/ Network switch...
Page 7: Configuring The Extender
Configuring the Extender Note Before you start configuring the Extender, check if there are any firmware updates available in the Downloads section on www.pronto.philips.com. Refer to the chapter ‘Firmware Update’ on page 9 for further details. Stand-alone Connection To configure the Stand-alone Extender: Plug in the Extender’s power adapter.
Page 8 RFX9400 Starter’s Guide To configure the Network Extender: Connect the Extender to the PC with the configuration cable (this is the crossed Ethernet cable enclosed). Set the switches correctly: Note • If there is already an Extender with ID 0, set the Extender ID switch to an ID that is not used yet.
Page 9: Installing The Extender
To connect the Extender to AV-equipment, use one of the following cables enclosed with the Extender: • a Dual IR emitter; Insert the mini-jack connector of the Dual IR emitter in the IR output of the Extender. RFX9400 Starter’s Guide Straight Ethernet cable Router to 3. Place the antenna in an upright position.
Page 10: Support
RFX9400 Starter’s Guide -or- • a mini-jack IR cable. Insert one mini-jack connector of the mini-jack cable in the IR output of the Extender. Adjusting the Power Level of the IR Outputs At the back of the Extender, there are 4 dipswitches, one for each IR output. Use these dipswitches to configure the power level of the Dual IR emitters and the mini-jack cables.
Page 11 Using the Extender ID switch, assign a unique ID to each Extender in the same Pronto Network. Make sure the Control Panel is configured accordingly in ProntoEdit Professional. You can use up to 16 different Extenders in the same Pronto Network. RFX9400 Starter’s Guide...
Page 12: Firmware Update
To perform a reset, unplug the Extender from the electrical socket. Wait a few seconds, and plug it in again. Firmware Update When an update of the Extender firmware is available, this will be announced on the Philips Pronto website: www.pronto.philips.com. Note You can always see the current version of the firmware in the Configuration Tool.
Page 13: Specifications
All rights are reserved. Reproduction in whole or in part is prohibited without prior consent of the copyright owner. Royal Philips Electronics is not liable for omissions or for technical or editorial errors in this manual or for damages directly or indirectly resulting from the use of the Pronto Wireless Extender.
Page 14 ....Actualización de Firmware Especificaciones IFU Approbation / Safety Content RFX9400 FCC Compliancy Regulations According to R&TTE ... . .
Page 15: Antes De Empezar
Consulte el capítulo ‘Conexión Network’ en la página 4 para configurar el Extensor en modo Network. Nota Un Extensor configurado en modo Stand-alone puede reconfigurarse para uso en modo Network, y viceversa. Puede utilizar hasta 16 Extensores diferentes en la misma red Pronto. RFX9400 Manual de inicio...
Page 16: Contenido Del Paquete Del Extensor
RFX9400 Manual de inicio Contenido del paquete del Extensor Pronto Wireless Extender Panel frontal Indicador LED Power (encendido) Indicador LED WiFi Indicador LED Ethernet Indicador LED Busy (ocupado) Panel trasero Entrada de 4 conmutadores DIP corriente para las salidas IR...
Page 17: Configuración Del Extensor
Configuración del Extensor Nota Antes de empezar a configurar el Extensor, compruebe si hay alguna actualización de firmware disponible en la sección de Downloads de www.pronto.philips.com. Consulte el capítulo ‘Actualización de Firmware’ en la página 9 para obtener más información al respecto.
Page 18 RFX9400 Manual de inicio Para configurar el Extensor Network: Conecte el Extensor al PC con el cable de configuración (el cable Ethernet cruzado incluido). Ajuste los interruptores correctamente: Nota • Si ya existe un Extensor con el ID 0, ajuste el interruptor del ID del Extensor a un ID que no esté...
Page 19: Instalación Del Extensor
Extensor: • un emisor IR dual; Introduzca el conector mini-jack del emisor IR dual en la salida IR del Extensor. RFX9400 Manual de inicio Cable Ethernet directo Router a la posición 3. Coloque la antena en posición vertical. Conecte el...
Page 20: Asistencia
RFX9400 Manual de inicio • un cable IR con conectores mini-jack. Introduzca un conector del cable con conectores mini-jack en la salida IR del Extensor. Ajuste del nivel de corriente de las salidas IR En la parte trasera del Extensor, hay 4 conmutadores DIP, uno para cada salida IR. Utilice estos conmutadores DIP para configurar el nivel de corriente de los emisores IR duales y los cables con conectores mini-jack.
Page 21 Utilizando el interruptor del ID del Extensor, asigne un ID único a cada Extensor en la misma red Pronto. Asegúrese de que el Control Panel está configurado adecuadamente en ProntoEdit Professional. Puede utilizar hasta 16 Extensores diferentes en la misma red Pronto. RFX9400 Manual de inicio...
Page 22: Actualización De Firmware
RFX9400 Manual de inicio El indicador LED Busy parpadea en verde cuando el Control Panel no está en uso Esto no significa que haya ningún problema con el Extensor. Sólo indica que el Extensor está siendo utilizado por un Control Panel distinto. Cuando el indicador LED Busy deja de parpadear, puede volver a utilizar el Extensor.
Page 23: Especificaciones
Todos los derechos reservados. La reproducción total o parcial está prohibida, salvo consentimiento previo del propietario de los derechos de autor. Royal Philips Electronics no se responsabiliza de las omisiones o errores técnicos o de edición de este manual, ni tampoco de los daños derivados directa o indirectamente del uso del Pronto Wireless Extender.
Page 24 ......IFU Approbation / Safety Content RFX9400 ......
Page 25: Avant De Commencer
Remarque Un Prolongateur ayant été configuré en mode Stand-alone (autonome) peut toujours être reconfiguré pour une utilisation en mode Network (réseau), et inversement. Vous pouvez utiliser jusqu’à 16 Prolongateurs différents dans le même réseau Pronto. RFX9400 Guide de démarrage...
Page 26 RFX9400 Guide de démarrage Déballage du Prolongateur Pronto Wireless Extender Face avant Voyant Power (alimentation) Voyant WiFi Voyant Ethernet Voyant Busy (occupé) Face arrière Entrée du courant 4 commutateurs DIP pour les sorties infrarouges 4 sorties Entrée Ethernet infrarouges (RJ45)
Page 27 Avant de commencer la configuration du Prolongateur, vérifiez s’il existe des mises à jour de micrologiciel disponibles à la section de Downloads du site www.pronto.philips.com. Reportez-vous au chapitre ‘Mise à jour du micrologiciel’ à la page 9 pour obtenir plus de détails.
Page 28 RFX9400 Guide de démarrage Pour configurer le Prolongateur de réseau : Connectez le Prolongateur au PC au moyen du câble de configuration (câble Ethernet croisé joint). Paramétrez correctement les commutateurs : Remarque • S’il existe déjà un Prolongateur avec un ID de 0, paramétrez le commutateur d’ID de Prolongateur sur un ID pas encore utilisé.
Page 29 Prolongateur : • un émetteur IR double ; Insérez le mini connecteur de l’émetteur IR double dans la sortie IR du Prolongateur. RFX9400 Guide de démarrage Câble Ethernet droit Routeur sur 3. Placez l’antenne en position verticale. Branchez l’émetteur au...
Page 30 RFX9400 Guide de démarrage -ou- • un câble IR avec mini prise. Insérez un mini connecteur du câble à mini prise dans la sortie IR du Prolongateur. Ajustement du niveau de puissance des sorties IR Au dos du Prolongateur, vous trouverez 4 commutateurs DIP, un pour chaque sortie IR. Utilisez ces commutateurs DIP pour configurer le niveau de puissance des émetteurs IR doubles et des câbles à...
Page 31 Si vous utilisez le commutateur d’ID de Prolongateur, affectez un ID unique à chaque Prolongateur du même réseau Pronto. Vérifiez que le Control Panel est correctement configuré dans le ProntoEdit Professional. Vous pouvez utiliser jusqu’à 16 Prolongateurs différents dans le même réseau Pronto. RFX9400 Guide de démarrage...
Page 32 Mise à jour du micrologiciel Dès qu’une mise à jour du micrologiciel du Prolongateur est disponible, vous en serez informé sur le site Web de Philips Pronto : www.pronto.philips.com. Remarque Vous pouvez vérifier la version actuelle du micrologiciel dans le Configuration Tool.
Page 33 Tous droits réservés. La reproduction d’une partie ou de l’intégralité du document est interdite sans l’autorisation préalable du propriétaire des droits d’auteur. Royal Philips Electronics n’est pas responsable des omissions, ni des erreurs techniques ou éditoriales de ce manuel, ni des dommages résultant d’une utilisation directe ou indirecte du Pronto Wireless Extender.
Page 34: Ifu Approbation / Safety Content Rfx9400
IFU Approbation / Safety Content RFX9400 FCC Compliancy This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: • This device may not cause harmful interference. • This device must accept any interference received, including interference that may cause undesired operation.
Page 35: Regulations According To R&Tte
Greek Philips Consumer Electronics, BL Home Control 1999/5/ Hungarian A gyártó Philips Consumer Electronics, BL Home Control, kijelenti, hogy ez a RFX9400 megfelel az 1999/5/EK irányelv alapkövetelményeinek és a kapcsolódó rendelkezéseknek. Italian Con la presente Philips Consumer Electronics, BL Home Control, dichiara che questo RFX9400 è...
Page 36 IFU Approbation / Safety Content RFX9400 Declaration of Conformity(DoC) The Declaration of Conformity of this product can be found at: http://www.pronto.philips.com/products/DoC. Marking In line with CE marking regulations: the CE mark and the class 2 identifier are added to the...
Page 37 Finn ut hvor du kan levere inn elektriske og elektroniske produkter til gjenvinning i ditt lokalmiljø. Overhold lokale regler, og ikke kast gamle produkter sammen med husholdningsavfallet. Riktig avhending av de gamle produktene dine vil hjelpe til med å forhindre potensielle negative konsekvenser for miljøet og menneskers helse. IFU Approbation / Safety Content RFX9400...
Page 38 IFU Approbation / Safety Content RFX9400 Polish Usuwanie zużytych produktów Niniejszy produkt został zaprojektowany i wykonany w oparciu o wysokiej jakości materiały i podzespoły, które poddane recyklingowi mogą być ponownie użyte. Jeśli na produkcie znajduje się symbol przekreślonego pojemnika na śmieci na kółkach, podlega on postanowieniom dyrektywy 2002/96/WE.
Page 39 Notes - Notas - Notes Concept and Realization of this Starter’s Guide: Concepto y elaboración de este Manual de inicio: Documentation et élaboration de ce Guide de démarrage: The Human Interface Group, De Regenboog 11, 2800 Mechelen (Belgium) 3104 205 3426.1 http://www.higroup.com...
