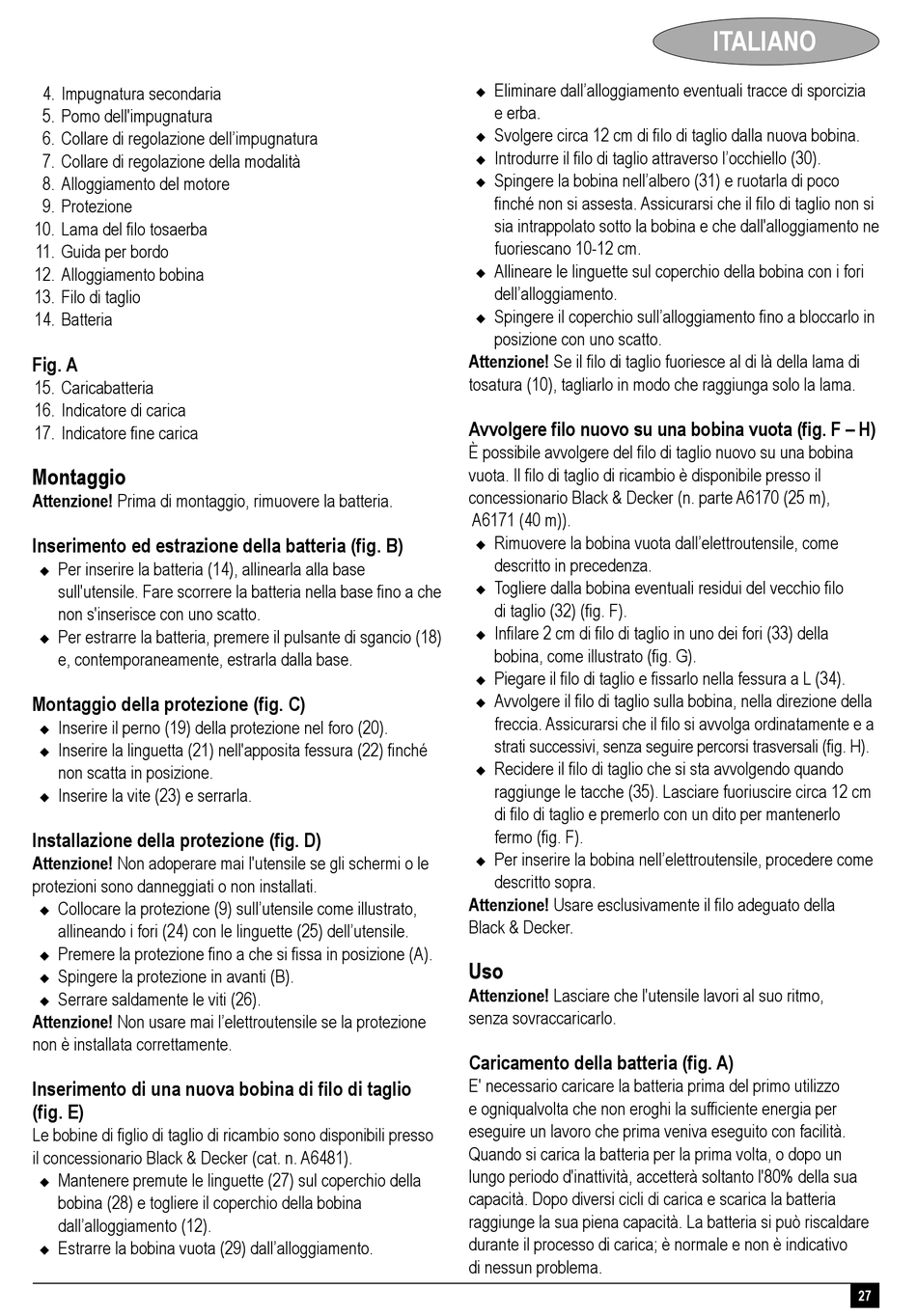

4. Impugnatura secondaria
5. Pomo dell'impugnatura
6. Collare di regolazione dell'impugnatura
7. Collare di regolazione della modalità
8. Alloggiamento del motore
9. Protezione
10. Lama del filo tosaerba
11. Guida per bordo
12. Alloggiamento bobina
13. Filo di taglio
14. Batteria
Fig. A
15. Caricabatteria
16. Indicatore di carica
17. Indicatore fine carica
Montaggio
Attenzione! Prima di montaggio, rimuovere la batteria.
Inserimento ed estrazione della batteria (fig. B)
Per inserire la batteria (14), allinearla alla base
sull'utensile. Fare scorrere la batteria nella base fino a che
non s'inserisce con uno scatto.
Per estrarre la batteria, premere il pulsante di sgancio (18)
e, contemporaneamente, estrarla dalla base.
Montaggio della protezione (fig. C)
Inserire il perno (19) della protezione nel foro (20).
Inserire la linguetta (21) nell'apposita fessura (22) finché
non scatta in posizione.
Inserire la vite (23) e serrarla.
Installazione della protezione (fig. D)
Attenzione! Non adoperare mai l'utensile se gli schermi o le
protezioni sono danneggiati o non installati.
Collocare la protezione (9) sull'utensile come illustrato,
allineando i fori (24) con le linguette (25) dell'utensile.
Premere la protezione fino a che si fissa in posizione (A).
Spingere la protezione in avanti (B).
Serrare saldamente le viti (26).
Attenzione! Non usare mai l'elettroutensile se la protezione
non è installata correttamente.
Inserimento di una nuova bobina di filo di taglio
(fig. E)
Le bobine di figlio di taglio di ricambio sono disponibili presso
il concessionario Black & Decker (cat. n. A6481).
Mantenere premute le linguette (27) sul coperchio della
bobina (28) e togliere il coperchio della bobina
dall'alloggiamento (12).
Estrarre la bobina vuota (29) dall'alloggiamento.
Eliminare dall'alloggiamento eventuali tracce di sporcizia
e erba.
Svolgere circa 12 cm di filo di taglio dalla nuova bobina.
Introdurre il filo di taglio attraverso l'occhiello (30).
Spingere la bobina nell'albero (31) e ruotarla di poco
finché non si assesta. Assicurarsi che il filo di taglio non si
sia intrappolato sotto la bobina e che dall'alloggiamento ne
fuoriescano 10-12 cm.
Allineare le linguette sul coperchio della bobina con i fori
dell'alloggiamento.
Spingere il coperchio sull'alloggiamento fino a bloccarlo in
posizione con uno scatto.
Attenzione! Se il filo di taglio fuoriesce al di là della lama di
tosatura (10), tagliarlo in modo che raggiunga solo la lama.
Avvolgere filo nuovo su una bobina vuota (fig. F – H)
È possibile avvolgere del filo di taglio nuovo su una bobina
vuota. Il filo di taglio di ricambio è disponibile presso il
concessionario Black & Decker (n. parte A6170 (25 m),
A6171 (40 m)).
Rimuovere la bobina vuota dall'elettroutensile, come
descritto in precedenza.
Togliere dalla bobina eventuali residui del vecchio filo
di taglio (32) (fig. F).
Infilare 2 cm di filo di taglio in uno dei fori (33) della
bobina, come illustrato (fig. G).
Piegare il filo di taglio e fissarlo nella fessura a L (34).
Avvolgere il filo di taglio sulla bobina, nella direzione della
freccia. Assicurarsi che il filo si avvolga ordinatamente e a
strati successivi, senza seguire percorsi trasversali (fig. H).
Recidere il filo di taglio che si sta avvolgendo quando
raggiunge le tacche (35). Lasciare fuoriuscire circa 12 cm
di filo di taglio e premerlo con un dito per mantenerlo
fermo (fig. F).
Per inserire la bobina nell'elettroutensile, procedere come
descritto sopra.
Attenzione! Usare esclusivamente il filo adeguato della
Black & Decker.
Uso
Attenzione! Lasciare che l'utensile lavori al suo ritmo,
senza sovraccaricarlo.
Caricamento della batteria (fig. A)
E' necessario caricare la batteria prima del primo utilizzo
e ogniqualvolta che non eroghi la sufficiente energia per
eseguire un lavoro che prima veniva eseguito con facilità.
Quando si carica la batteria per la prima volta, o dopo un
lungo periodo d'inattività, accetterà soltanto l'80% della sua
capacità. Dopo diversi cicli di carica e scarica la batteria
raggiunge la sua piena capacità. La batteria si può riscaldare
durante il processo di carica; è normale e non è indicativo
di nessun problema.
ITALIANO
27
