BIXOLON SRP-350IIOBEi Installation Manual

KN04-00081C (Rev.1.2)
◈ ご案内
本設置ガイドは製品の設置に必要な簡単な情報だけ記載しています。詳
しい設置ガイドは添付されている CD のユーザーマニュアルを参考にし
てください。CD に含まれている内容は以下のとおりです。
1. マニュアル：ユーザーマニュアル、コード表、制御コマンド
2. ドライバー：Windows ドライバー、OPOS ドライバー
3. ユーティリティー：ロゴダウンロードツール
BIXOLON は製品の機能と品質向上のために持続的な改善を行っています。
このため、製品の仕様とマニュアルの内容は事前に通知することなく変
更されることがあります。

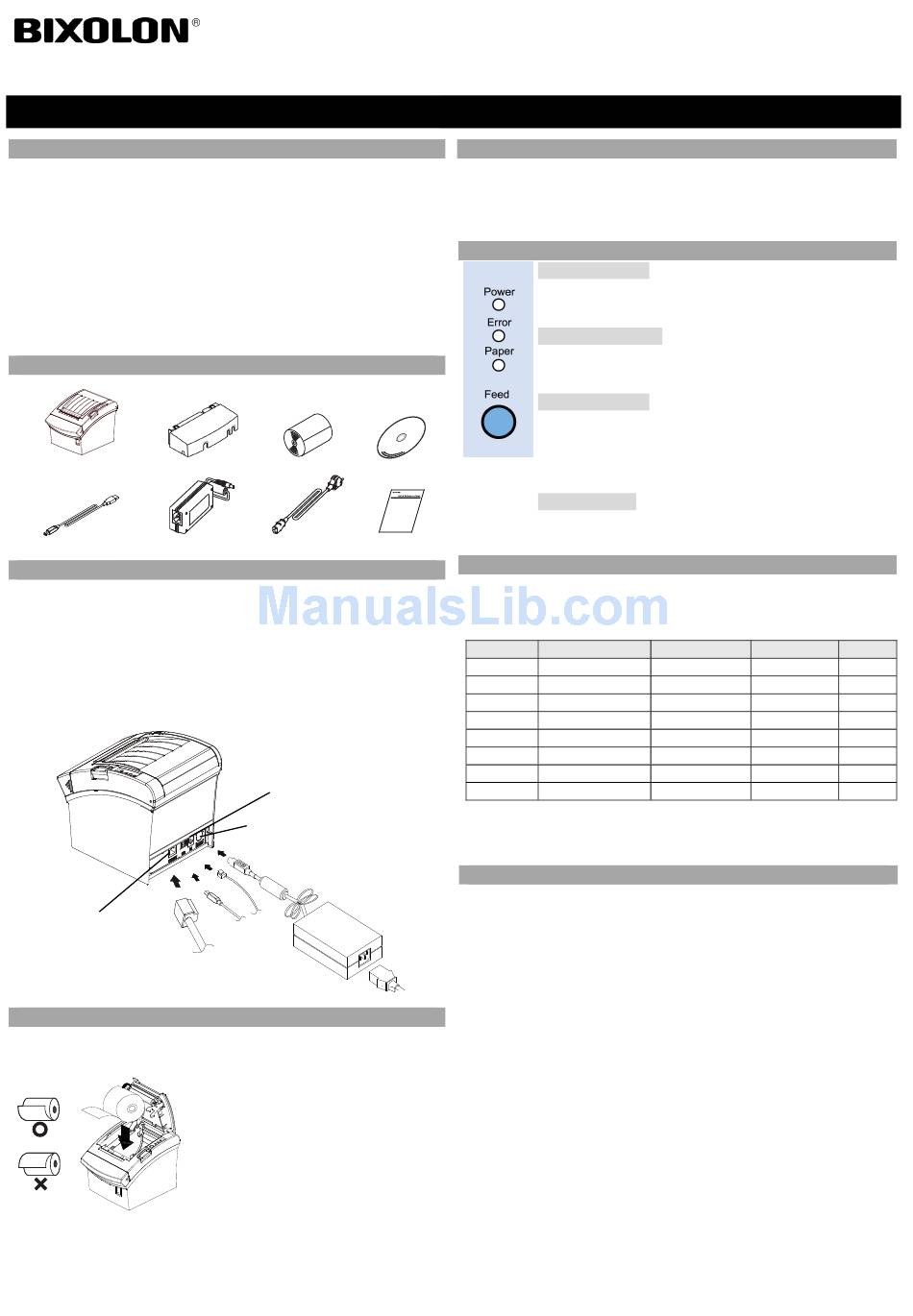

◈ 梱包物の確認
SRP-350IIOBE/OBEi カバーケーブル
AC/DC アダプター
USB A-B Cable
◈ ケーブル接続
1. プリンターと ECR (ホストパソコン)の電源を OFF にします。
2. 電源コードをアダプターに接続し、アダプターをプリンターの電源コ
ネクターに接続してください。
3. プリンターの後面にある通信の種類(USB またはイーサネット通信の場
合)を確認し、コネクターにケーブルを接続します。
4. プリンターのドロワーキックアウトコネクターにドロワーキックアウ
トケーブルを接続します。
※アダプターは必ず供給された製品のみご使用ください。
イーサネットコネクター
イーサネットケーブル
◈ ロール用紙の設置
ロール用紙
電源コード
ドロワーキックアウトコネクター
電源コネクター
アダプター
ドロワー
USB
ケーブ キック
ル アウト
ケーブル
1. カバー開ボタンを押してカバーを開けま
す。
2. 新しいロール用紙を正しい方向に挿入し
ます。
3. 少し用紙を引いた後、カバーを閉めま
す。
※ 参考
カバーを閉める際には用紙がローラーに密
着するようにカバーの中央を押してくださ
い。
推奨する用紙を使用しない場合、印刷の品
質が低下することがあります。
(ユーザーマニュアル参考)
プリンター設置ガイド
感熱式プリンター SRP-350IIOBE/OBEi
◈ ペーパージャム
1. プリンターの電源を off/on にし、カバーを開けて用紙を取り除きます。
2. カバーが開かない場合にはプリンターの電源を切り、COVER-CUTTER
を分離して AUTO CUTTER の Knob をまわせばカバーを開けることが
できます。
◈ 操作部の使用
• 電源 (表示ランプ)
• エラー (表示ランプ)
• 用紙 (表示ランプ)
Procuct Installation CD Procuct Installation CD Procuct Installation CD
CD
• 紙送り (ボタン)
設置ガイド
◈ DIP スイッチの設定
DIP スイッチの設定変更はプリンターの電源を切った状態でしてくださ
い。電源が入っている状態での変更は認識されません。
1. DIP スイッチの設定
スイッチ
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
※ DIP スイッチ 1-8 基本値設定
- 一般モード(SRP-350IIOBE) :OFF
- MFi(SRP-350IIOBEi) : ON
◈ セルフテスト
1. 用紙が正しく挿入されているか確認してください。
2. 紙送りボタンを押した状態で電源を入れてください。セルフテストが
始まります。
3. プリンターは ROM のバージョンや DIP スイッチの設定状態などプリ
電源コード ンターの現在の状態を印刷します。
4. プリンターの現在の状態を印刷した後、以下のような文句を印刷して
から止まります。 (用紙表示ランプは点滅し続けます)
5. 印刷を続けるためには、紙送りボタンを押してください。プリンター
は印刷可能な文字形式を印刷します。
6. セルフテストは自動的に終わり、以下のような文句を印刷してから用
紙を切断します。
7. プリンターはセルフテストが終われば、すぐに正常状態になります。
※ 参考
セルフテストを通じてプリンターが正常に作動しているか確認できます。
セルフテストで印刷の品質、 ROM バージョン、DIP 設定を確認します。
プリンターに電源が供給されると緑色表示ランプが点灯し
ます。
用紙なし、カバー開などエラーが発生すると赤色表示ラン
プが点灯します。
用紙がほとんど残っていない場合や用紙がない場合、赤色
表示ランプが点灯します。この表示ランプが点滅すれば、
SELF TEST 待機状態かマクロ実行待機中であることを示し
ます。
用紙を排出したいときに紙送りボタンを押します。紙送り
ボタンを押し続ければ、用紙が連続的に排出されます。
ON
機能
なし -
-
なし
-
なし
-
なし
自動切断機制御 解除
内部ベル制御 解除
用紙不足感知 解除
MFi 機能選択 iOS
Self-Test PRINTING.
PLEASE PRESS THE FEED BUTTON.
*** COMPLETED ***
(ユーザーマニュアル 1-6 参照)
OFF
基本値
OFF
-
OFF
-
OFF
-
OFF
-
OFF
動作
OFF
動作
OFF
動作
OFF
一般モード
