Clas Ohlson Cotech VQ1220PF-UK Original Instructions Manual

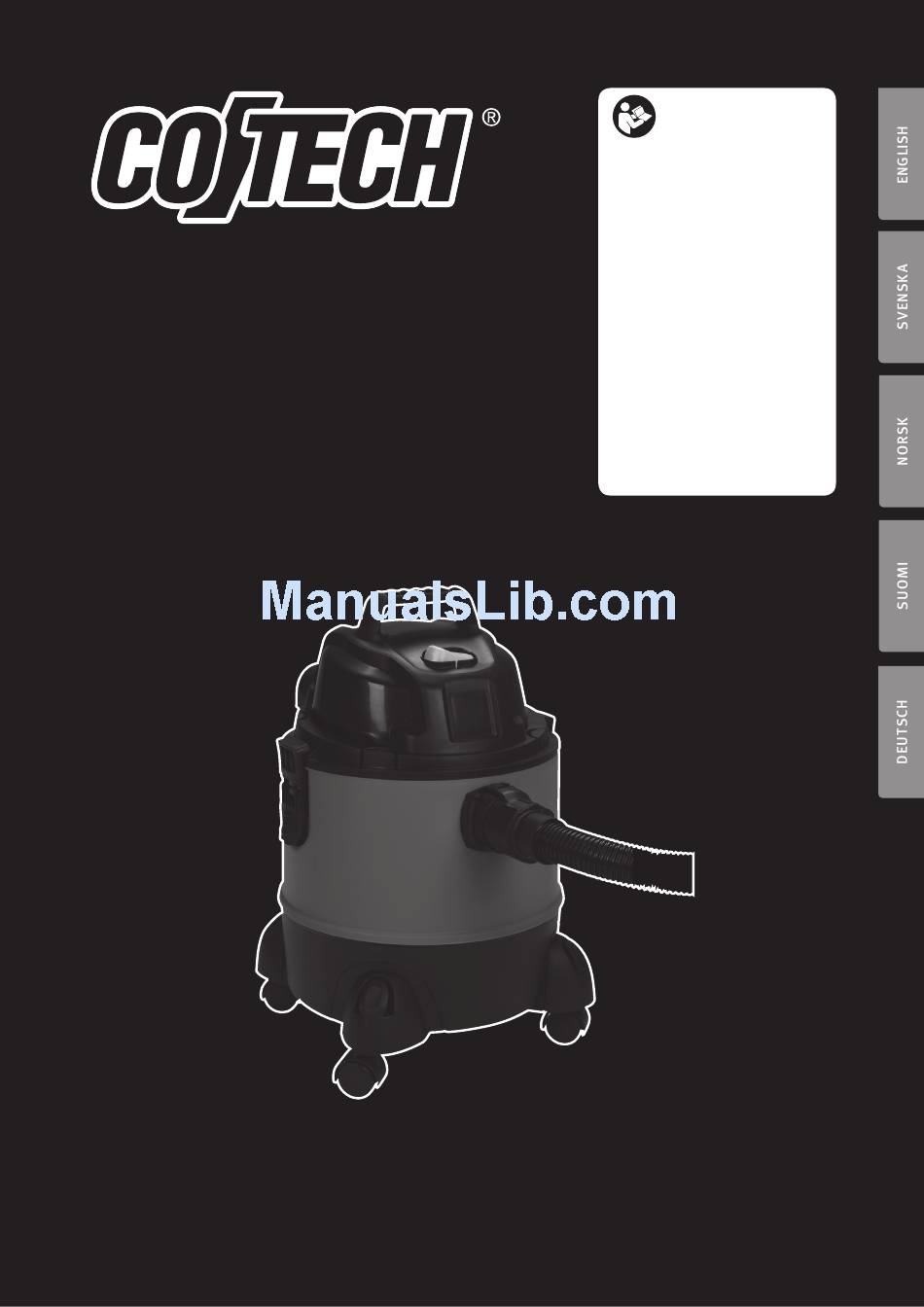

Clas Ohlson Cotech VQ1220PF-UK Original Instructions Manual

Wet and dry vacuum cleaner
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

Quick Links

Wet and Dry
Vacuum Cleaner
Torr- och våtsugare
Tørr og våtsuger
Kuiva- ja märkäimuri
Nass- und Trockensauger
Art.no.
Model
18-3156
VQ1220PF-UK
40-7937
VQ1220PF
Important!
Read the entire instruction manual
carefully and make sure that you fully
understand it before you use the equipment.
Keep the manual for future reference.
Viktig information:
Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den innan
du använder utrustningen. Spara manualen
för framtida bruk.
Viktig informasjon:
Les disse anvisningene nøye og forsikre deg
om at du forstår dem før du tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.
Tärkeää tietoa:
Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.
Wichtiger Hinweis:
Vor Inbetriebnahme die komplette
Bedienungsanleitung durchlesen und
aufbewahren.
Ver. 20131014
Original instructions
Bruksanvisning i original
Original bruksanvisning
Alkuperäinen käyttöohje
Original Bedienungsanleitung

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cotech VQ1220PF-UK and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Clas Ohlson Cotech VQ1220PF-UK

Summary of Contents for Clas Ohlson Cotech VQ1220PF-UK

  • Page 1 Important! Read the entire instruction manual carefully and make sure that you fully understand it before you use the equipment. Keep the manual for future reference. Viktig information: Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen.

  • Page 3: Safety Instructions

    Wet and Dry Vacuum Cleaner 1250 W Art.no 18-3156 Model VQ1220PF-UK 40-7937 VQ1220PF Please read the entire instruction manual before use and save it for future reference. We reserve the right for any errors in text or images and for making any necessary technical changes to this document. If you should have any questions concerning technical problems please contact our Customer Services.

  • Page 4: Package Contents

    2. Package contents A. Wet & Dry Vacuum Cleaner (1×) B. Hose (1×) C. Castor with mount (4×) D. Tubes (3×) 10 A 10 B E. Crevice nozzle for corners and confined spaces (1×) F. Universal nozzle for floors and carpets (1×) G. Foam filter for wet use (1×) H. Dust bag (1×) I. Dust filter for dry use (1×) J. Instruction manual (1×) 10 C 10 D 10 E 10 F 10 G 10 H 10 I 10 J Description Wet &...

  • Page 5: Power Switch

    3. Assembly 1. Make sure that the plug is disconnected. 2. Open the over-centre catch (7) 3. Lift up the motor unit/top (5) and remove the accessories from the container (1). 4. Check that all the parts are intact and that nothing is missing. 5. Press the castor (9) securely into the bottom. Press in until it “clicks” in securely and fasten it with the supplied screws (H). 6. The wet & dry vacuum comes ready for dry vacuuming with the dust filter (I) attached (see 6.1 Attaching & cleaning the dust filter if not attached). 7. Attach the dust bag. 8. Attach the foam filter (G) before wet vacuuming (see 6.2 Attaching & cleaning the foam filter). 9.

  • Page 6: Dry Vacuuming

    5. Use Read the warning label before use. Make sure the plug is disconnected before cleaning, attaching the filter, servicing, etc. N.B. The cartridge filter is for vacuuming dry dust. The foam filter must only be used for vacuuming water. When vacuuming very fine-particled substances, both the dust filter and the dust bag must be used. The guarantee will be void if the wrong type of dust bag has been used. 5.1 Dry vacuuming 1. Make sure that the plug is disconnected. 2. Remove the motor/top (5). Attach the dust filter (I) onto the filter basket being careful not to damage the filter. 3. Replace the motor/top (5) onto the container (1) and fasten it with the over-centre catch (7). 4. Attach the hose (B) to the vacuum port (2). Press in and turn it clockwise until the hose is securely fastened. Attach the accessory of your choice to the hose. 5. Connect the plug to a wall socket. 6. Start the motor by flipping the power switch (3) to the I=ON position. 7. Turn off the motor by flipping the power switch to the 0=OFF position when you have finished. Pull the plug out. 8. Empty the container before it becomes totally full and clean it after use.

  • Page 7: Wet Vacuuming

    5.2 Wet Vacuuming Warning: Do not use the wet & dry vacuum to vacuum toxic, hazardous or flammable substances/liquids. N.B. Do NOT use the dust filter when wet vacuuming. 1. Make sure that the plug is disconnected. 2. Remove the motor/top (5) and empty the container (1). Remove the dust filter (I) (if attached) and attach the foam filter (G) onto the filter basket. Replace the motor/top (5) to the container and fasten it securely with the over-centre catch (7). 3. Attach the hose (B) to the vacuum port (2). Press in and turn it clockwise until the hose is securely fastened. Attach the accessory of your choice to the hose. 4. Connect the plug to a wall socket. 5. Start the motor by flipping the power switch (3) to the I=ON position. 6. Turn off the motor by flipping the power switch to the 0=OFF position when you are done. Pull the plug out. Precautionary measures for wet vacuuming: • Only use the foam filter (G) when wet vacuuming. • Make sure that the foam filter is clean and dry and secure it onto the filter basket before starting to vacuum any liquid. • The safety cut-out float switch stops the vacuum from sucking when the water level in the container reaches a certain level, thus preventing water from entering the motor. The motor will race when the suction function has been stopped by the float. Switch the motor off and empty the container.

  • Page 8: Repair And Maintenance

    5.3 Blow function Warning! Use a face mask and safety glasses and keep onlookers and pets at a safe distance. 1. Make sure that the plug is disconnected. 2. Attach the hose (B) to the vacuum port on the container (10). Press and turn it clockwise until the hose is securely fastened. 3. Attach the accessory of your choice to the hose. 4. Connect the plug to a wall socket. 5. Start the motor by flipping the power switch (3) to the I=ON position 6. Hold the hose and point the nozzle in the desired direction. 7. Turn off the motor by flipping the power switch to the 0=OFF position when you are done. Pull the plug out. 6. Repair and maintenance 1. ALWAYS unplug the vacuum before carrying out any repairs or maintenance. 2. Remove the hose. 3. Open the over-centre catch and remove the motor/top from the container. 4.
  • Page 9 6.1 Attaching & cleaning the dust filter Attaching the dust filter 1. Make sure that the plug is disconnected. 2. Remove the motor/top and place it upside down. 3. Slide the dust filter (I) over the filter basket being careful not to damage the filter. Make sure that the filter covers the entire basket. (Fig. 1–2). 4. Replace the motor/top (5) onto the container (1) and fasten it with the over-centre catch (7). Cleaning the dust filter 1. Make sure that the plug is disconnected. 2. Remove the motor/top (5) and place it upside down. 3. Carefully remove the dust filter (I) (Fig. 3). 4. Brush or shake the filter free from debris (remember to do this outdoors). Wash the filter by hand using a mild detergent and rinse after with water. Let it air-dry for about 24 hours. Replace the filter only when it is completely dry (Fig. 4). 6.2 Attaching & cleaning the foam filter Attaching the foam filter 1.

  • Page 10: Troubleshooting

    7. Troubleshooting Motor does 1. No power supply to the wall socket. 1. Check. not start. 2. Fault in the power switch, lead 2. Let a qualified tradesman check and or motor. replace the defective part. 3. Container full of liquid. 3. Empty the container. Dust comes out 1. The dust bag/filter is missing 1.
  • Page 11 Torr- och våtsugare Art.nr 18-3156 Modell VQ1220PF-UK 40-7937 VQ1220PF Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kund- tjänst (se adressuppgifter på baksidan). 1. Säkerhetsinstruktioner • Kontrollera att nätspänningen i eluttaget är 230 V AC. • Använd inte torr- och våtsugaren till att suga upp brandfarliga ämnen/vätskor, glöd, aska eller andra heta ämnen. Brandrisk. • Använd inte produkten till att suga upp stora saker eller metallföremål, den kan skadas! • Kör inte över nätkabeln med hjulen. • Använd inte produkten om nätkabeln är skadad. • Låt inte barn leka med produkten, den är ingen leksak! • Håll undan hår, fingrar och löst hängande plagg från produktens öppningar och rörliga delar. • Använd aldrig produkten utan filter. • Använd inte torr- och våtsugaren om munstycket är blockerat eller om någon del är deformerad. • Använd inte torr- och våtsugaren nära spisar, ugnar eller andra värmekällor. • Bär produkten i handtaget, dra inte i slangen eller nätsladden för att flytta den! • Dra ur nätsladdens stickpropp när torr- och våtsugaren inte används.

  • Page 12: Förpackningen Innehåller

    2. Förpackningen innehåller A. Torr- & våtsugare (1×) B. Slang (1×) C. Länkhjul med fästskruv (4×) D. Sugrör (3×) 10 A 10 B E. Fogmunstycke för hörn och springor (1×) F. Universalmunstycke för golv och mattor (1×) G. Skumplastfilter för våtsugning (1×) H. Filterpåse (1×) I. Dammfilter för torrsugning (1×) J. Bruksanvisning (1×) 10 C 10 D 10 E 10 F 10 G 10 H 10 I 10 J Beskrivning Torr- & våtsugare lämplig för sugning...
  • Page 13 3. Montering 1. Se till att stickproppen är urdragen. 2. Öppna excenterlåsen (7). 3. Lyft upp motor/överdel (5) och ta ur tillbehören ur behållaren (1). 4. Kontrollera att alla delar är hela och finns med i förpackningen. 5. Tryck fast länkhjulen (9) på undersidan. Tryck tills de snäpper fast och fixera med skruvarna i plastpåsen (H). 6. Torr- & våtsugaren levereras färdig för torrsugning med dammfiltret (I) monterat (se 6.1 Montering & rengöring av dammfilter om det inte är monterat). 7. Montera dammpåsen. 8. Montera skumplastfiltret (G) innan våtsugning (se 6.2 Montering & rengöring av skumplastfilter). 9. Sätt tillbaka motor/överdel (5) på behållaren (1). 10. Lås fast med excenterlåsen. 11. Montera sugslangen (B) i behållarens slanganslutning (2), tryck in och vrid sedan medurs tills den sitter fast. 12. Montera önskade tillbehör.
  • Page 14 5. Användning Läs varningstexten innan användning. Kontrollera alltid innan rengöring, filtermontering, service etc. att stickproppen är urdragen. Obs! Dammfiltret skall användas vid sugning av damm. Skumplastfiltret får endast användas vid sugning av vatten. Vid sugning av mycket finkornigt material måste alltid både dammfilter och filterpåse användas. Garantin gäller inte om fel typ av dammpåsar har använts. 5.1 Torrsugning 1. Se till att stickproppen är urdragen. 2. Ta loss motor/överdel (5) montera dammfiltret (I) på filterkorgen, var försiktig så att inte filtret skadas. 3. Sätt tillbaka motor/överdel (5) på behållaren (1) och lås fast med excenterlåsen (7). 4. Montera sugslangen (B) i behållarens slanganslutning (2), tryck in och vrid sedan medurs tills sugslangen sitter fast. Montera önskade tillbehör på slangen. 5. Sätt i stickproppen i ett eluttag. 6. Starta motorn genom att ställa strömbrytaren (3) i läge I=ON. 7. Stäng av motorn genom att ställa strömbrytaren i läge 0=OFF när du är klar. Dra ur stickproppen. 8.
  • Page 15 5.2 Våtsugning Varning: Använd inte torr- och våtsugaren till att suga upp giftiga, farliga eller brandfarliga ämnen/vätskor. Obs! Använd INTE dammfiltret vid våtsugning. 1. Se till att stickproppen är urdragen. 2. Ta loss motor/överdel (5) och töm ur behållaren (1). Ta bort dammfiltret (I) (om det är monterat) och montera skumplastfiltret (G) på filterkorgen. Sätt tillbaka motor/överdel (5) på behållaren och lås fast med excenterlåsen (7). 3. Montera sugslangen (B) i behållarens slanganslutning (2). Tryck in och vrid sedan medurs tills sugslangen sitter fast. Montera önskade tillbehör på slangen. 4. Sätt i stickproppen i ett eluttag. 5. Starta motorn genom att ställa strömbrytaren (3) i läge I=ON. 6. Stäng av motorn genom att ställa strömbrytaren i läge 0=OFF, när du är klar. Dra ur stickproppen. Tänk på...

  • Page 16: Service Och Underhåll

    5.3 Blåsfunktion Varning! Använd andningsskydd och skyddsglasögon och håll undan åskådare och husdjur. 1. Se till att stickproppen är urdragen. 2. Flytta sugslangen (B) till motorns utblås med slanganslutning (10). Tryck in och vrid sedan medurs tills sugslangen sitter fast. 3. Montera önskade tillbehör på slangen. 4. Sätt i stickproppen i ett eluttag. 5. Starta motorn genom att ställa strömbrytaren (3) i läge I=ON. 6. Håll i slangen och rikta munstycket i önskad riktning. 7. Stäng av motorn när du är klar genom att ställa strömbrytaren i läge 0=OFF. Dra ur stickproppen. 6.
  • Page 17 6.1 Montering & rengöring av dammfilter Montering 1. Se till att stickproppen är urdragen. 2. Ta bort motor/överdel och lägg den upp och ner. 3. Trä över dammfiltret (I) på filterkorgen, var försiktig så att inte filtret skadas. Se till att filtret täcker hela filterkorgen! (Fig. 1–2). 4. Montera motor/överdel (5) på behållaren (1) och lås fast med excenterlåsen (7). Rengöring av dammfilter 1. Se till att stickproppen är urdragen. 2. Ta bort motor/överdel (5) och lägg den upp och ner. 3. Ta försiktigt bort dammfiltret (I) (Fig. 3).
  • Page 18 7. Felsökning Motorn startar inte. 1. Ingen ström i eluttaget. 1. Kontrollera. 2. Fel i strömbrytare, nätsladd 2. Låt en kvalificerad tekniker eller motor. kontrollera och byta ut defekt del. 3. Behållaren är full av vätska. 3. Töm behållaren. Damm kommer ut vid 1. Dammpåse/filter saknas eller 1. Byt ut/sätt i en dammpåse/filter. motorn. är skadad. 1. Dammpåsen/filtret är fullt/ 1.
  • Page 19 Tørr- og våtsuger 1250 W Art.nr. 18-3156 Modell VQ1220PF-UK 40-7937 VQ1220PF Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden). 1. Sikkerhetsinstruksjoner • Kontroller at nettspenningen på strømuttaket er 230 V AC. • Bruk ikke tørr- og våtsugeren til å suge opp brannfarlige emner/væsker, glør, aske eller andre hete emner, da dette medfører brannfare! • Bruk ikke produktet til å suge opp store ting eller metallgjenstander. Produktet kan skades! • Kjør ikke over strømkabelen med hjulene, bruk ikke produktet hvis strømkabelen er skadet! • La ikke barn leke med produktet, den er ikke noe leketøy! • Hold hår, fingre og løst hengende klær fra produktets åpninger og bevegelige deler. • Bruk aldri produktet uten filter. • Bruk ikke tørr- og våtsugeren hvis munnstykket er blokkert eller hvis noen del er deformert. • Bruk ikke tørr- og våtsugeren nær peiser, ovner eller andre varmekilder. • Bær produktet i håndtaket når den skal forflyttes. • Dra ut støpselet når tørr- og våtsugeren ikke er i bruk.

  • Page 20: Forpakningen Inneholder

    2. Forpakningen inneholder A. Tørr og våtsuer B. Slange C. Hjul med festeskrue (4×) D. Sugeslange (3×) 10 A 10 B E. Fugemunnstykke for hjørner og sprekker F. Universalmunnstykke for gulv og matter G. Skumplastfilter for våtsuging H. Filterpose Støvfilter for tørrsuging J. Bruksanvisning 10 C 10 D 10 E 10 F 10 G 10 H 10 I 10 J Beskrivelse...
  • Page 21 3. Montering 1. Trekk ut støpselet. 2. Løsne på låsen (7). 3. Løft opp motor/overdel (5) og ta tilbehøret ut fra beholderen (1). 4. Kontroller at alle deler er hele og at de er med i forpakningen. 5. Trykk hjulene fast på undersiden. Press til de snepper fast og fest dem med skruer (H). 6. Tørr og våtsugeren leverse klar til tørrsuging, med støvfilter montert (se 6.1 Montering og …, hvis det ikke er montert). 7. Monter støvposet. 8. Monter skumplastfilteret før maskinen brukes til våtsuging (se 6.2 Montering og rengjøring …). 9. Sett motor/overdel tilbake på beholderen. 10. Lås fast. 11. Monter sugeslangen ved å trykke inn og dreie den medurs. 12. Monter ønsket ekstrautstyr. 4. Strømbryter Strømbryteren har to nivåer: • I Start • 0 Avstengt...
  • Page 22 5. Bruk Les bruksanvisningen før bruk. Før ev. Rengjøring, skifte av filter service etc. må støpselet være koblet fra strømuttaket. Obs! Støvfilteret skal brukes ved suging av støv. Skumplastfilteret må kun brukes ved suging av vann. Ved su- ging av svært finkornet materiale må alltid både støvfilter og filterpose brukes. Garantien gjelder ikke hvis feil type støvposer er brukt. 5.1 Tørrsuging 1. Trekk ut støpselet. 2. Ta av motor-/overdelen og monter støvfilteret. 3. Sett motor-/overdel på plass og lås det fast. 4. Monter sugeslangen ved å trykke inn og dreie den medurs. Monter ønsket munnstykke på slangen. 5. Plasser støpselet i strømuttaket. 6. Start motoren ved å stille strømbryteren på I (på). 7. Skru av motoren ved å stille strømbryteren på 0 (av). Trekk ut støpselet. 8.
  • Page 23 5.2 Våtsuging Advarsel: Maskinen må ikke brukes til å suge opp giftige eller brannfarlige emner/væsker. Obs! Bruk IKKE støvfilteret ved våtsuging. 1. Trekk ut støpselet. 2. Ta av motor-/overdelen og tøm beholderen. Ta ut støvfilteret (hvis det er montert) og monter skumplastfilteret. Lås motor-/overdelen på plass. 3. Monter sugeslangen ved å trykke inn og dreie den medurs. Monter ønsket munnstykke på slangen. 4. Plasser støpselet i strømuttaket. 5. Start motoren ved å stille strømbryteren på I (på). 6. Skru av motoren ved å stille strømbryteren på 0 (av). Dra ut støpselet. Husk på følgende ved våtsuging! • Bruk kun skumplastfilteret ved våtsuging, • Påse at skumplastfilteret er rent og tørt og fest det på filterkurven før våtsugingen startes. • Sikkerhetsflottøren stopper sugefunksjonen når vannet når for høyt i beholderen, før det følger med inn i motoren. Motorens turtall øker når sugefunksjonen stoppes, skru da av motoren med strømbryteren og tøm beholderen.

  • Page 24: Service Og Vedlikehold

    5.3 Blåsefunksjon Advarsel! Bruk åndedrettsvern og vernebriller og hold tilskuere/husdyr på god avstand. 1. Trekk ut støpselet. 2. Monter sugeslangen ved å trykke inn og dreie den medurs. 3. Monter ønsket munnstykke på slangen. 4. Plasser støpselet i strømuttaket. 5. Start motoren ved å stille strømbryteren på I (på). 6. Hold i slangen og vend munnstykket i ønsket posisjon. 7. Skru av motoren ved å stille strømbryteren på 0 (av). Dra ut støpselet. 6. Service og vedlikehold 1. Trekk ut støpselet før all service og vedlikehold. 2. Demonter slangen. 3. Åpne låsen og ta av motor-/overdelen fra beholderen. 4. Bytt eller rengjør filter ved behov! Rengjør beholderen og slangen. Påse at alle delene er tørre før maskinen settes bort etter bruk.
  • Page 25 6.1 Montering og rengjøring av støvfilter Montering 1. Trekk ut støpselet. 2. Ta av motor-/overdelen og plasser den opp/ned. 3. Tre støvfilteret over filterkurven. Påse at det dekker hele filterkurven! (Fig. 1–2). 4. Sett motor-/overdel på plass og lås det fast. Rengjøring av støvfilter 1. Trekk ut støpselet. 2. Ta av motor-/overdelen og plasser den opp/ned. 3. Ta forsiktig av støvfilteret (fig. 3). 4.
  • Page 26 7. Feilsøking Motoren starter ikke. 1. Ingen strøm i uttaket. 1. Kontroller. 2. Feil på strømbryter, strømledning 2. La en kvalifisert fagperson. eller motor. Kontrollere og skifte ut defekt del. 3. Beholderen er full av væske. 3. Tøm beholderen. Støv kommer ut 1. Støvposen mangler eller er skadet. 1. Bytt ut/sett i en støvpose. ved motoren.
  • Page 27 Kuiva- ja märkäimuri Tuotenro 18-3156 Malli VQ1220PF-UK 40-7937 VQ1220PF Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). 1. Turvallisuusohjeet • Varmista, että pistorasian verkkojännite on 230 V AC. • Älä ime imurilla hehkuvaa materiaalia, tuhkaa tai muita kuumia tai helposti syttyviä aineita, palovaara! • Älä ime imurilla suuria esineitä tai metalliesineitä, sillä imuri voi vahingoittua. • Älä aja imurilla virtajohdon yli. Älä myöskään käytä imuria mikäli virtajohto on vioittunut. • Älä anna lasten leikkiä imurilla, se ei ole lelu. • Varo, etteivät sormet tai löysät vaatteet joudu imurin aukkoihin tai liikkuviin osiin. • Älä käytä imuria ilman suodatinta. • Älä käytä imuria, mikäli suuosa on tukossa tai jokin muu osa on vioittunut. • Älä käytä imuria lieden, uunin tai muiden lämmönlähteiden lähellä. • Nosta imuria kahvasta, älä siirrä sitä virtajohdosta tai letkusta vetämällä. • Irrota pistoke pistorasiasta kun imuria ei käytetä. • Suojaa imuri sateelta ja kosteudelta. • Säilytä imuria kuivissa sisätiloissa, kun sitä ei käytetä. • Vioittuneen johdon saa vaihtaa ainoastaan valmistaja, sen huoltopiste tai valtuutettu ammattilainen.

  • Page 28: Pakkauksen Sisältö

    2. Pakkauksen sisältö A. Kuiva- ja märkäimuri B. Johto C. Pyörä ja kiinnitysruuvi (4 kpl) D. Imuputki (3 kpl) 10 A 10 B E. Suutin nurkkiin ja rakoihin F. Yleissuutin lattioille ja matoille G. Vaahtomuovisuodatin märkäimuun H. Suodatinpussi Pölysuodatin kuivaimuun J. Käyttöohje 10 C 10 D 10 E 10 F 10 G 10 H 10 I 10 J Kuvaus Kuiva- ja märkäimuri soveltuu esim.
  • Page 29 3. Asennus 1. Varmista, että pistoke ei ole pistorasiassa. 2. Avaa kansisalvat (7). 3. Nosta moottori/yläosa (5) ylös ja poista lisätarvikkeet säiliöstä (1). 4. Tarkista, että pakkaus sisältää kaikki osat ja että ne ovat ehjiä. 5. Paina kiinni pyörät (9) alaosaan. Paina, kunnes ne napsahtavat kiinni ja kiinnitä muovipussin ruuveilla (H). 6. Kuiva- ja märkäimurissa on tehtaalta tullessa kuivaimuun tarkoitettu pölysuodatin (I) paikallaan (mikäli se ei ole valmiina paikallaan, ks. 6.1 Pölysuodattimen asennus ja puhdistus). 7. Asenna pölypussi. 8. Asenna vaahtomuovisuodatin (G) ennen märkäimun aloittamista (ks. 6.2 Vaahtomuovisuodattimen asennus ja puhdistus). 9. Aseta moottori/yläosa (5) takaisin säiliöön (1). 10. Lukitse kansisalvoilla. 11. Aseta imuletku (B) säiliön letkuliitäntään (2), paina se sisään ja kierrä myötäpäivään, kunnes se on paikoillaan. 12. Asenna haluamasi varuste. 4. Virtakytkin Virtakytkimessä (3) on kaksi asentoa: • I Käynnistys • 0 Pois päältä...
  • Page 30 5. Käyttö Lue varoitusteksti huolellisesti ennen laitteen käyttöä. Tarkista ennen puhdistusta, suodattimen asennusta, huoltoa jne. ettei pistoke ole pistorasiassa. Huom.! Pölysuodatinta käytetään pölyn imemiseen. Vaahtomuovisuodatinta saa käyttää ainoastaan veden ime- miseen. Hyvin hienojakoista materiaalia imuroitaessa tulee aina käyttää sekä pölysuodatinta että suodatinpussia. Takuu ei ole voimassa, jos olet käyttänyt vääräntyyppisiä pölypusseja. 5.1 Kuivaimu 1. Varmista, että pistoke ei ole pistorasiassa. 2. Irrota moottori/yläosa (5) ja aseta pölysuodatin (I) suodatinkoriin varoen, jotta suodatin ei vahingoitu. 3. Laita moottori/yläosa (5) takaisin säiliöön (1) ja lukitse kansisalvoilla (7). 4. Aseta imuletku (B) säiliön letkuliitäntään, paina se sisään ja kierrä myötäpäivään, kunnes se on paikoillaan. Asenna tarvittava varuste letkuun. 5. Liitä pistoke pistorasiaan. 6. Käynnistä moottori asettamalla virtakytkin (3) asentoon I=ON. 7. Sammuta moottori asettamalla virtakytkin asentoon 0=OFF, kun olet valmis. Irrota pistoke. 8. Tyhjennä ja puhdista säiliö ennen kuin se täyttyy kokonaan.
  • Page 31 5.2 Märkäimu Varoitus: Älä käytä imuria myrkyllisten, vaarallisten tai palonarkojen aineiden imemiseen. Huom.! ÄLÄ käytä pölysuodatinta märkäimuun. 1. Varmista, että pistoke ei ole pistorasiassa. 2. Irrota moottori/yläosa (5) ja tyhjennä säiliö (1). Irrota pölysuodatin (I) jos se on paikoillaan ja aseta vaahtomuovisuodatin (G) suodatinkoriin. Laita moottori/yläosa (5) takaisin säiliön päälle ja lukitse kansisalvoilla (7). 3. Aseta imuletku (B) säiliön letkuliitäntään (2), paina se sisään ja kierrä myötäpäivään, kunnes se on paikoillaan. Asenna tarvittava varuste letkuun. 4. Liitä pistoke pistorasiaan. 5. Käynnistä moottori asettamalla virtakytkin (3) asentoon I=ON. 6. Sammuta moottori asettamalla virtakytkin asentoon 0=OFF, kun olet valmis. Irrota pistoke. Märkäimuroinnissa huomioitavaa: • Käytä märkäimuun ainoastaan vaahtomuovisuodatinta (G). • Varmista, että vaahtomuovisuodatin on puhdas ja kuiva ja kiinnitä se suodatinkoriin ennen märkäimun aloittamista. • Turvaohjain pysäyttää imemisen ennen kuin vesi nousee niin korkealle, että se valuu moottoriin. Moottorin kierrosluku kasvaa, kun imutoiminto sammuu. Sammuta tällöin moottori virtakytkimellä ja tyhjennä säiliö. • Tyhjennä ja puhdista säiliö ennen kuin se täyttyy kokonaan. • Puhdista vaahtomuovisuodatin, mikäli se menee tukkoon. Irrota suodatin ja pese se käsin miedolla pesuaineella. Anna suodattimen kuivua ilmavasti.

  • Page 32: Huolto Ja Hoito

    5.3 Puhallustoiminto Varoitus! Käytä hengityssuojainta ja suojalaseja. Pidä sivulliset ja eläimet loitolla. 1. Varmista, että pistoke ei ole pistorasiassa. 2. Siirrä imuletku (B) moottorin puhallusaukon letkuliitäntään (10). Paina se sisään ja kierrä myötäpäivään, kunnes se on paikoillaan. 3. Asenna tarvittava varuste letkuun. 4. Liitä pistoke pistorasiaan. 5. Käynnistä moottori asettamalla virtakytkin (3) asentoon I=ON. 6. Pidä kiinni letkusta ja osoita suuttimella toivottuun suuntaan. 7. Kun olet valmis, sammuta moottori asettamalla virtakytkin asentoon 0=OFF. Irrota pistoke. 6. Huolto ja hoito 1. Irrota pistoke ennen laitteen huoltoa ja hoitoa. 2. Poista letku. 3. Avaa kansisalvat ja irrota moottori/yläosa säiliöstä. 4. Vaihda tai puhdista suodatin tarvittaessa. Puhdista säiliö ja letku. Anna osien kuivua ennen kuin laitat tuotteen säilytykseen. Tarkista, että letku, liitännät ja verkkokaapeli ovat ehjiä. Jätä vioittuneen virtajohdon korjaaminen ammattilaiselle.
  • Page 33 6.1 Pölysuodattimen asennus ja puhdistus Asennus 1. Varmista, että pistoke ei ole pistorasiassa. 2. Irrota moottori/yläosa ja aseta se ylösalaisin. 3. Aseta pölysuodatin (I) suodatinkoriin varoen, jotta suodatin ei vahingoitu. Suodattimen tulee peittää koko suodatinkori. (Kuvat 1–2). 4. Aseta moottori/yläosa (5) säiliön päälle (1) ja lukitse kansisalvoilla (7). Pölysuodattimen puhdistus 1. Varmista, että pistoke ei ole pistorasiassa. 2. Irrota moottori/yläosa (5) ja aseta se ylösalaisin. 3. Irrota pölysuodatin (I) varovasti (kuva 3). 4. Harjaa tai pudistele suodatinta ulkotiloissa. Pese se sitten käsin vedellä ja miedolla puhdistusaineella ja huuhtele puhtaalla vedellä. Anna kuivua ilmavasti vuorokauden. Laita suodatin takaisin vasta, kun se on täysin kuivunut (kuva 4). 6.2 Vaahtomuovisuodattimen asennus ja puhdistus Asennus 1. Varmista, että pistoke ei ole pistorasiassa. 2. Irrota moottori/yläosa ja aseta se ylösalaisin. Irrota pölysuodatin suodatinkorista varoen, jotta suodatin ei vahingoitu. 3. Aseta vaahtomuovisuodatin suodatinkoriin siten, että suodatin peittää koko suodatinkorin. (Kuvat 1–2). 4.

  • Page 34: Tekniset Tiedot

    7. Vianetsintä Moottori ei käynnisty. 1. Pistorasiassa ei virtaa. 1. Tarkista. 2. Viallinen virtakytkin, verkkojohto 2. Anna pätevän teknikon tarkistaa laite ja tai moottori. vaihtaa vioittuneet osat. 3. Säiliö on täynnä nestettä. 3. Tyhjennä säiliö. Pölyä pääsee ulos 1. Pölypussi/suodatin puuttuu tai se 1. Vaihda/aseta pölypussi/suodatin. moottorin kohdalta. on viallinen. 1.
  • Page 35 Nass- und Trockensauger Art.Nr. 18-3156 Modell VQ1220PF-UK 40-7937 VQ1220PF Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite). 1. Sicherheitsanweisungen • Sicherstellen, dass die Netzspannung an der Steckdose 230 V AC beträgt. • Den Nass-/Trockensauger nicht zum Aufsaugen von feuergefährlichen Stoffen/Flüssigkeiten, Glut, Asche oder anderen heißen Stoffen verwenden. Feuergefahr. • Das Produkt nicht zum Aufsaugen von großen Gegenständen oder Metallobjekten verwenden, da es hierdurch beschädigt werden kann. • Nicht mit den Rollen über das Netzkabel fahren. • Das Produkt nur mit unbeschädigtem Netzkabel verwenden. • Das Produkt ist kein Kinderspielzeug. • Haare, Finger und locker sitzende Kleidung von den Öffnungen und beweglichen Teilen des Produktes fernhalten. • Das Produkt niemals ohne Filter verwenden. • Den Nass-/Trockensauger nicht mit blockierter Düse oder mit deformierten Komponenten verwenden. • Den Nass-/Trockensauger nicht in der Nähe von Küchenherden, Öfen oder anderen Wärmequellen einsetzen. • Das Produkt immer am Tragegriff tragen. Nicht durch Ziehen am Schlauch oder am Netzkabel bewegen. • Den Netzstecker abziehen, wenn der Nass-/Trockensauger nicht gebraucht wird.
  • Page 36 2. Lieferumfang A. Nass-/Trockensauger (1×) B. Schlauch (1×) C. Fahrrolle mit Befestigungsschraube (4×) D. Saugrohr (3×) 10 A 10 B E. Fugendüse für Ecken und Spalten (1×) F. Universaldüse für Fußböden und Teppiche (1×) G. Schaumstofffilter zum Nasssaugen (1×) H. Filterbeutel (1×) I. Staubfilter fürs Trockensaugen (1×) J. Bedienungsanleitung (1×) 10 C 10 D 10 E 10 F 10 G 10 H 10 I 10 J Beschreibung Der Nass-/Trockensauger...

  • Page 37: Montage

    3. Montage 1. Sicherstellen, dass der Netzstecker abgezogen ist. 2. Den Spannverschluss (7) öffnen. 3. Das Oberteil mit Motoreinheit (5) anheben und das Zubehör aus dem Behälter (1) nehmen. 4. Sicherstellen, dass die Verpackung alle Teile enthält. 5. Die Fahrrollen (9) an der Unterseite festdrücken: Bis zum Einrasten eindrücken und mit den Schrauben aus dem Kunststoffbeutel (H) fixieren. 6. Der Nass-/Trockensauger wird mit montiertem Staubfilter (I) geliefert und ist somit fürs Trockensaugen vorbereitet (falls nicht, siehe 6.1 Montage & Reinigung des Staubfilters ). 7. Den Staubbeutel anbringen. 8. Vor dem Nasssaugen den Schaumstofffilter (G) montieren (siehe 6.2 Montage & Reinigung des Schaumstofffilters). 9. Das Oberteil mit Motoreinheit (5) wieder auf den Behälter (1) setzen. 10. Mit dem Spannverschluss befestigen. 11. Den Saugschlauch (B) am Schlauchanschluss (2) des Behälters anschließen, eindrücken und anschließend im Uhrzeigersinn drehen, bis er fest sitzt. 12. Das gewünschte Zubehör anbringen. 4.

  • Page 38: Bedienung

    5. Bedienung Vor dem Gebrauch die Warnhinweise lesen. Vor Reinigung, Filtermontage, Service usw. immer sicherstellen, dass der Stecker abgezogen ist. Achtung: Beim Saugen von Staub muss der Staubfilter verwendet werden. Der Schaumstofffilter kommt ausschließlich beim Saugen von Wasser zum Einsatz. Beim Saugen von sehr feinkörnigem Material sind immer Staubfilter und Filterbeutel gleichzeitig zu verwenden. Bei Verwendung eines falschen Staubbeuteltyps erlischt die Garantie. 5.1 Trockensaugen 1. Sicherstellen, dass der Netzstecker abgezogen ist. 2. Das Oberteil mit der Motoreinheit (5) abnehmen, den Staubfilter (I) am Filterkorb befestigen. Darauf achten, dass der Filter nicht beschädigt wird. 3. Das Oberteil mit der Motoreinheit (5) wieder auf den Behälter (1) setzen und mit dem Spannverschluss (7) befestigen. 4. Den Saugschlauch (B) am Schlauchanschluss (2) des Behälters anschließen, eindrücken und anschließend im Uhrzeigersinn drehen, bis er fest sitzt. Das gewünschte Zubehör am Schlauch befestigen. 5. Den Netzstecker in eine Steckdose stecken. 6. Den Motor durch Einstellen des Ein-/Ausschalters (3) auf I=ON starten. 7. Nach getaner Arbeit den Motor durch Einstellen des Ein-/Ausschalters auf 0=OFF ausschalten. Den Netzstecker ziehen. 8. Den Behälter leeren, bevor er zu voll wird, und anschließend reinigen.
  • Page 39 5.2 Nasssaugen Achtung: Mit dem Nass-/Trockensauger dürfen keine giftigen, schädlichen oder feuergefährlichen Stoffe/ Flüssigkeiten aufgesaugt werden. Achtung: Den Staubfilter NICHT zum Nasssaugen verwenden. 1. Sicherstellen, dass der Netzstecker abgezogen ist. 2. Das Oberteil mit Motoreinheit (5) anheben und den Behälter (1) leeren. Den Staubfilter (I) (falls montiert) abnehmen und den Schaumstofffilter (G) am Filterkorb befestigen. Das Oberteil mit der Motoreinheit (5) wieder auf den Behälter setzen und mit dem Spannverschluss (7) befestigen. 3. Den Saugschlauch (B) am Schlauchanschluss des Behälters (2) anschließen: Hineindrücken und im Uhrzeigersinn drehen, bis der Saugschlauch fest sitzt. Das gewünschte Zubehör am Schlauch befestigen. 4. Den Netzstecker in eine Steckdose stecken. 5. Den Motor durch Einstellen des Ein-/Ausschalters (3) auf I=ON starten. 6. Nach getaner Arbeit den Motor durch Einstellen des Ein-/Ausschalters auf 0=OFF ausschalten. Den Netzstecker ziehen. Beim Nasssaugen ist Folgendes zu beachten: • Beim Nasssaugen darf ausschließlich der Schaumstofffilter (G) verwendet werden. • Sicherstellen, dass der Schaumstofffilter sauber und trocken ist. Vor dem Nasssaugen am Filterkorb anbringen. • Der Schwimmer unterbricht die Saugfunktion, sobald das Wasser im Behälter zu hoch steigt, um ein Eindringen in den Motor zu verhindern. Die Drehzahl des Motors steigt an, wenn die Saugfunktion angehalten wird. Dann muss der Motor ausgeschaltet und der Behälter geleert werden.

  • Page 40: Pflege Und Wartung

    5.3 Blasfunktion Warnung: Atemschutz sowie Augenschutz verwenden und Zuschauer sowie Haustiere fernhalten. 1. Sicherstellen, dass der Netzstecker abgezogen ist. 2. Den Saugschlauch (B) mit dem Schlauchanschluss (10) zur Ausblasöffnung des Motors umsetzen. Hineindrücken und im Uhrzeigersinn drehen, bis der Saugschlauch fest sitzt. 3. Das gewünschte Zubehör am Schlauch befestigen. 4. Den Netzstecker in eine Steckdose stecken. 5. Den Motor durch Einstellen des Ein-/Ausschalters (3) auf I=ON starten. 6. Den Schlauch festhalten und in die gewünschte Richtung halten. 7. Nach getaner Arbeit den Motor durch Einstellen des Ein-/Ausschalters auf 0=OFF ausschalten. Den Netzstecker ziehen. 6. Pflege und Wartung 1. Vor Service und Wartung IMMER erst den Netzstecker ziehen. 2. Den Schlauch abnehmen. 3. Den Spannverschluss lösen und das Oberteil mit der Motoreinheit vom Behälter abnehmen. 4. Filter bei Bedarf reinigen oder wechseln. Behälter und Schlauch reinigen und sicherstellen, dass diese vor dem Verstauen des Produkts vollkommen trocken sind. Sicherstellen, dass Schlauch, Anschlüsse und Netzkabel unbeschädigt sind. Ein beschädigtes Netzkabel darf nur von einem Fachmann ausgewechselt werden.
  • Page 41 6.1 Montage & Reinigung des Staubfilters Montage 1. Sicherstellen, dass der Netzstecker abgezogen ist. 2. Das Oberteil mit der Motoreinheit abnehmen und umgekehrt hinlegen. 3. Den Staubfilter(I) am Filterkorb befestigen. Dabei darauf achten, dass der Filter nicht beschädigt wird. Sicherstellen, dass der Filter den gesamten Filterkorb abdeckt. (Abb. 1–2). 4. Das Oberteil mit der Motoreinheit (5) auf dem Behälter (1) montieren und mit dem Spannverschluss (7) befestigen. Reinigen des Staubfilters 1. Sicherstellen, dass der Netzstecker abgezogen ist. 2. Das Oberteil mit der Motoreinheit (5) abnehmen und umgekehrt hinlegen. 3. Vorsichtig den Staubfilter (I) entfernen (Bild 3). 4. Den Filter im Freien abbürsten oder ausschütteln und anschließend von Hand mit mildem Spülmittel abwaschen und mit klarem Wasser abspülen. 24 Stunden an der Luft trocknen lassen. Den Filter erst wieder einsetzen, wenn er komplett trocken ist (Bild 4). 6.2 Montage & Reinigung des Schaumstofffilters Montage 1. Sicherstellen, dass der Netzstecker abgezogen ist. 2. Das Oberteil mit der Motoreinheit abnehmen und umgekehrt hinlegen. Den Staubfilter aus dem Filterkorb nehmen. Vorsichtig vorgehen, sodass der Filter nicht beschädigt wird.

  • Page 42: Fehlersuche

    7. Fehlersuche Das Gerät startet 1. Kein Netzstrom. 1. Überprüfen. nicht. 2. Defekt am Ein-/Ausschalter, 2. Defekte Teile von einem Fachmann prüfen Netzkabel oder Motor. und auswechseln lassen. 3. Der Behälter ist voll mit 3. Den Behälter entleeren. Flüssigkeit. Aus dem Motor 1. Der Staubbeutel/Filter fehlt 1. Staubbeutel/Filter einsetzen bzw. strömt Staub aus. oder ist beschädigt. auswechseln. 1. Der Staubbeutel/Filter ist 1. Staubbeutel wechseln oder Filter reinigen. Schlechte Saugwirkung und voll/verstopft.

  • Page 43: Declaration Of Conformity

    Declaration of Conformity Försäkran om överenstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätserklärung CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt WET/DRY VACUUM CLEANER Cotech 40-7937 / 18-3156 VQ1220PF / VQ1220PF-UK...
  • Page 44 NORGE KUNDESENTER Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no INTERNETT www.clasohlson.no POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO SUOMI ASIAKASPALVELU Puh.: 020 111 2222 Sähköposti: asiakaspalvelu@clasohlson.fi INTERNET www.clasohlson.fi OSOITE Clas Ohlson Oy, Maistraatinportti 4 A, 00240 Helsinki...
