Peavey 80304543 Operating Manual

Peavey 80304543 Operating Manual

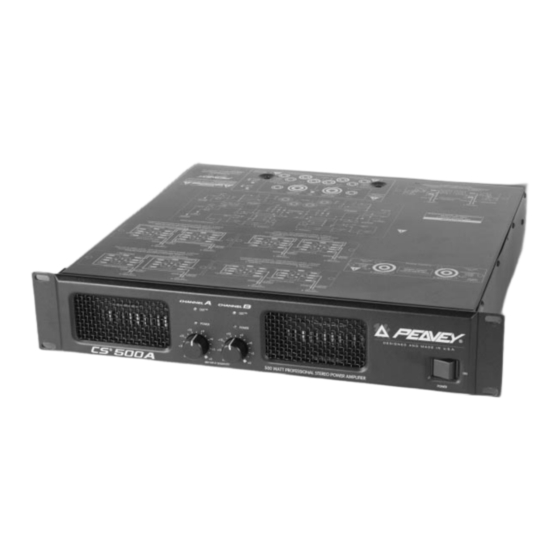

500 watt professional stereo amplifier
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

®
C S 5 0 0 A
5 0 0 Wa t t P r o f e s s i o n a l S t e r e o A m p l i f i e r
O p e r a t i n g G u i d e
O p e r a t i n g G u i d e

Advertisement

Table of Contents
loading

Related Manuals for Peavey 80304543

Summary of Contents for Peavey 80304543

  • Page 1 ® C S 5 0 0 A 5 0 0 Wa t t P r o f e s s i o n a l S t e r e o A m p l i f i e r O p e r a t i n g G u i d e O p e r a t i n g G u i d e...
  • Page 2 Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
  • Page 3 The new CS ® 500A retains the Peavey patented DDT possibility of clipping. The new back panel design includes plug-in modules for both inputs and outputs, offering flexible patching features and various connector choices. Two variable speed DC fans provide tremendous cooling capability upon demand.

  • Page 4: Front Panel

    We hope you will find your new CS ® have ever purchased. Please read over this owner’s manual carefully. It will help you to use this exciting product to its greatest capability. FRONT PANEL ™ ACTIVE LED (1) Illuminates when DDT ™...

  • Page 5: Mode Switch

    #3 positive, pin #2 negative, and pin #1 ground. This is the polarity found on most Peavey power amplifiers. Although this is not the world “standard” (IEC) polarity, it was chosen by Peavey more than 20 years ago, and thus we offer this polari- ty to be consistent with products both past and present.
  • Page 6 “system gain” due to the loading, and will seriously limit the overall system performance. Additional input modules are available from your authorized Peavey Dealer. Details of these modules and the installation instructions can be secured from this source.
  • Page 7 THE S2 OUTPUT MODULE (17) The S2 output module offers dual Speakon Connectors and a unique patching capability to wire these connectors to meet the particular application. The Speakon ® is a four-wire connector with the con- nections labeled as 1+, 1-, 2+ and 2-. Depending upon the loudspeaker needs, these connections can be used in various ways.

  • Page 8: Installation And Connection

    Thus, both binding post red/black pairs are the biamped low output, and can be used to drive additional sub enclo- sures, if desired. INSTALLATION AND CONNECTION The Peavey CS 500A commercial series power amplifier is designed for durability in commercial installations and the quality of ®...

  • Page 9: Bridge Mode

    500A power amplifier can only supply about 45 V RMS in bridge mode, and therefore cannot successfully drive 70-volt systems directly without using expensive matching transformers. ™ Peavey’s patented DDT ™ compression system enables the sound technician to maximize the performance of the amplifier/speaker combination by preventing the power amp from running out of headroom (clipping).
  • Page 10 ¨ 500A SPECIFICATIONS MUSIC POWER (IHF-202): (Typical value, 120 VAC, 60 Hz) Stereo mode, both channels driven, 20 mS burst 2 ohms, 1 kHz, 1% THD: 400 W RMS per channel 4 ohms, 1 kHz, 1% THD: 275 W RMS per channel 8 ohms, 1 kHz, 1% THD: 165 W RMS per channel Bridge mode, mono: 4 ohms, 1 kHz, 1% THD: 800 W RMS...
  • Page 11 200 Wef por canal. La fuente incluye un sistema de monitoreo térmico que protegerá la unidad de las sobrecargas excesivas y las temperaturas operativas extremas. El nuevo amplificador de potencia CS compresión Peavey DDT ™ patentado que prácticamente elimina toda posibilidad de recorte de señal. El diseño del nuevo panel posterior incluye módulos enchufables, tanto para las entradas como las salidas, que aumenta así...

  • Page 12: Panel Frontal

    • Construcción modular de canales reemplazables • Dos ventiladores de CC de velocidad variable… menor nivel de ruido • Controles de atenuador de entrada calibrado o con posiciones intermedias fijas para cada canal • LED indicadores de activación de la función DDT •...
  • Page 13 Nº 3, negativa en el terminal Nº 2 y la conexión a tierra corresponde al terminal Nº 1. Esta es la distribución de la polaridad que se emplea en la mayoría de los amplificadores de potencia Peavey. Pese a que ésta no es la polaridad “normalizada”...
  • Page 14 El distribuidor autorizado de Peavey dispone de módulos de entrada adicionales. Solicite al distribuidor la información detallada con respecto a estos módulos y sus correspondientes instrucciones de instalación.
  • Page 15 MÓDULO DE SALIDA S2 (17) El módulo de salida S2 cuenta con conectores rápidos dobles Speakon ® y una función única para conexiones accesorias que permite cablear estos conectores según requiera la aplicación específica. El conector Speakon ® tiene cuatro cables con conexiones rotuladas 1+, 1–, 2+ y 2–.

  • Page 16: Instalación Y Conexión

    ™ El sistema de compresión DDT™ (técnica de detección de distorsión) patentado de Peavey permite al técnico de sonido aumentar al máximo el rendimiento de la combinación amplificador/altavoces, a la vez de evitar que el amplificador de potencia se quede sin...
  • Page 17 margen hasta recortar la señal (recorte). Este sistema de compresión se activa mediante un circuito exclusivo que sensa las condiciones de las señales que pueden sobrecargar el amplificador. Los circuitos reducen la ganancia del amplificador cuando el recorte de la señal es inminente. El umbral de la compresión es, por lo tanto, el recorte en sí mismo y por ello no se utiliza ningún control de umbral específico.
  • Page 18 ESPECIFICACIONES DEL AMPLIFICADOR DE POTENCIA CS POTENCIA MUSICAL (IHF-202): (Valor t’pico, 120 V CA, 60 Hz) Modo estereof—nico, ambos canales excitados, sobreamplificaci—n brusca (r‡faga) de 20 mS 2 W, 1 kHz, 1% de THD: 400 W ef por canal 4 W, 1 kHz, 1% de THD: 275 W ef por canal 8 W, 1 kHz, 1% de THD: 165 W ef por canal Modo de puente, monoaural: 4 W, 1 kHz, 1% de THD: 800 W ef...
  • Page 19 écrêtage ou des températures de fonctionnement excessives. Le nouveau CS protection DDT ™ Peavey sous brevet éliminant pratiquement toute possiblité d’écrêtage de l’amplificateur. Le panneau arrière peut supporter divers modules d’entrées et sorties donnant une flexibilité maximum à l’amplificateur. Deux ventilateurs à vitesse variable assurent le refroidissement de l’amplificateur.

  • Page 20: Panneau Avant

    1,2 cm. La longueur normale du bouton est de 0,7 cm. Si le disjoncteur se déclenche à chaque fois que vous remettez l’amplificateur en route, consultez un réparateur Peavey agréé. CONNECTEUR D’ALIMENTATION IEC (7) Le CS ®...
  • Page 21 En position ressortie (position par défaut), la polarité de la borne 3 est positive, celle de la borne 2 est negative et la borne 1 est à la masse. Cette polarité est standard sur de nombreux amplificateurs Peavey. Cependant, si les amplificateurs que vous utilisez sont au standard IEC, enfoncez le sélecteur (13) pour rendre la borne 2 positive et la borne...
  • Page 22 à la masse. Ainsi, chaque paire noir/rouge constitue une sortie basse fréquences et peut être utilisée pour alimenter des subwoofers supplémentaires. INSTALLATION AND CONNECTION Le Peavey CS ® 500A a été conçu pour fournir les performances et la qualité sonore exigées pour des utilisations privées ou professionnelles.

  • Page 23: Mode Bridge

    ™ Le système breveté de compression DDT™ (Technique de détection de la distorsion) de Peavey permet à l’ingénieur du son de maximiser les performances de l’ensemble amplificateur/haut-parleurs en évitant l'écrêtage tout en conservant une dynamique maximum. Ce système de compression est activé par un circuit original qui détecte les signaux susceptibles de survolter l’amplificateur, et active la compression (réduit le gain de l'amplificateur) lorsque l’écrêtage est imminent.
  • Page 24 ¨ 500A SPECIFICATIONS MUSIC POWER (IHF-202): (Typical value, 120 VAC, 60 Hz) Stereo mode, both channels driven, 20 mS burst 2 ohms, 1 kHz, 1% THD: 400 W RMS per channel 4 ohms, 1 kHz, 1% THD: 275 W RMS per channel 8 ohms, 1 kHz, 1% THD: 165 W RMS per channel Bridge mode, mono: 4 ohms, 1 kHz, 1% THD: 800 W RMS...
  • Page 25 CS ® 500A verfügt über das von Peavey patentierte DDT clipping schützt. Auf der Rückseite können Plug-In Module für In- und Output eingesetzt werden, diese ermöglichen es, verschiedene Anschlußarten (Speakon, Klinke, ...) oder Patchmöglichkeiten wahr zu nehmen. Ein Lüfter mit zwei Geschwindigkeiten sorgt für ausreichende Kühlung.

  • Page 26: Power Led

    Siehe Diagramm der Frontplatte im englischen Teil des Handbuchs. DIE FRONT ™ ACTIVE LED (1) Leuchtet bei Aktivierung des DDT ™ Compressionssystems. Mit der Umschaltung ENABLE/DEFEAT (Rückseite) in der DEFEAT- Position, zeigt die LED das clippen/verzerren des Signals an. POWER LED (2) Zeigt die Bereitschaft des Gerätes an.
  • Page 27 Druckschalter muß mit einem kleinen, passenden Gegenstand betätigt werden. Im nicht gedrückten Zustand (Standardposition) ist Stift Nr. 3 positiv, Stift Nr. 2 negativ und Stift Nr. 1 geerdet. Dies ist die Polarität, die die meisten Endverstärker von Peavey aufweisen. Diese Polarität entspricht zwar nicht dem „Weltstandard“ (IEC), wurde jedoch von Peavey vor über 20 Jahren gewählt und wird auch noch heute angeboten, um mit früheren und neuen Produkten konsistent zu sein.
  • Page 28 beiden roten Klemmschraubenanschlüsse angeschlossen. Die roten Klemmschraubenanschlüsse für Kanal A sollten dann als positiver Ausgang des Systems angesehen werden und daher mit den positiven Eingängen des Lautsprechersystems verbunden werden. Unabhängig von der Art des Anschlusses muß die minimale parallele Lautsprecherbelastung für jede Anwendung immer auf 2 Ohm pro Kanal bzw.

  • Page 29: Installation Und Anschlüsse

    ”Lager”position gebracht (2+2-). Beide roten (+) Klemm-Schraubanschlüsse sind nun auf Kanal A und beide schwarzen (-) Klemm- Schraubanschlüsse sind auf Kanal B zusammengeführt. Sie müssen also, wie sonst bei Peavey üblich, NICHT die beiden roten Pole verwenden, sondern einen roten Anschluß für (+) und einen schwarzen Anschluß für (-)! DAS S2 OUTPUT MODUL RÜCKANSICHT- BIAMP MODE Option 4 (21)
  • Page 30 Doppelten der Nennbelastbarkeit eines Kanals gleicht. Der CS ® 500A weist eine Nennleistung von 250 W eff. pro Kanal an 2 Ohm auf. Demzufolge beträgt die Nennleistung im Überbrückungsmodus 500 W eff. an 4 Ohm (minimale Last). Der Überbrückungsmodus wird aktiviert, indem der Modusschalter auf die entsprechende Position gestellt, die Last zwischen den roten Klemmschrauben der Kanäle angeschlossen und der Kanal A als Eingangskanal verwendet wird, wodurch alle Funktionen von Kanal B deaktiviert werden.
  • Page 31 ¨ 500A SPECIFICATIONS MUSIC POWER (IHF-202): (Typical value, 120 VAC, 60 Hz) Stereo mode, both channels driven, 20 mS burst 2 ohms, 1 kHz, 1% THD: 400 W RMS per channel 4 ohms, 1 kHz, 1% THD: 275 W RMS per channel 8 ohms, 1 kHz, 1% THD: 165 W RMS per channel Bridge mode, mono: 4 ohms, 1 kHz, 1% THD: 800 W RMS...
  • Page 32 NOTES:...
  • Page 33 NOTES:...

  • Page 34: Important Safety Instructions

    WARNING: When using electric products, basic cautions should always be followed, including the following: Read these instructions. Keep these instructions. Heed all warnings. Follow all instructions. Do not use this apparatus near water. For example, near or in a bathtub, swimming pool, sink, wet basement, etc. Clean only with a damp cloth.
  • Page 35 What Peavey Will Do We will repair or replace (at Peavey's discretion) products covered by warranty at no charge for labor or materials. If the product or component must be shipped to Peavey for warranty service, the consumer must pay initial shipping charges. If the repairs are covered by warranty, Peavey will pay the return shipping charges.
  • Page 36 SPEAKON ¨ IS A REGISTERED TRADEMARK OF NEUTRIK ¨ Peavey Electronics Corporation ¥ 711 A Street ¥ Meridian, MS 39301 (601) 483-5365 ¥ Fax (601) 486-1278 ¥ www.peavey.com ©1999 Printed in U.S.A. 3/99 80304543...
