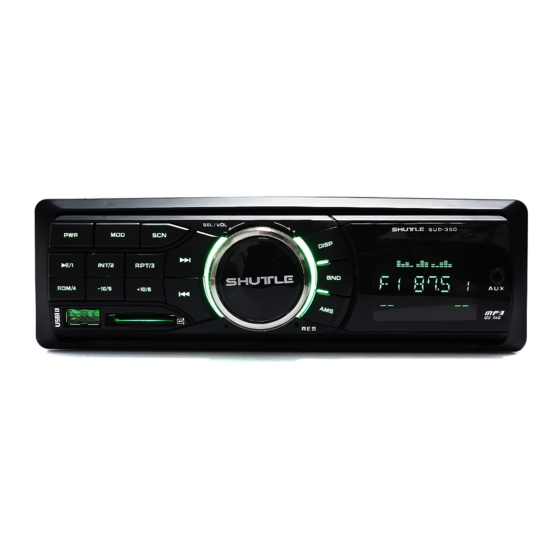

Summary of Contents for Shuttle SUD-350

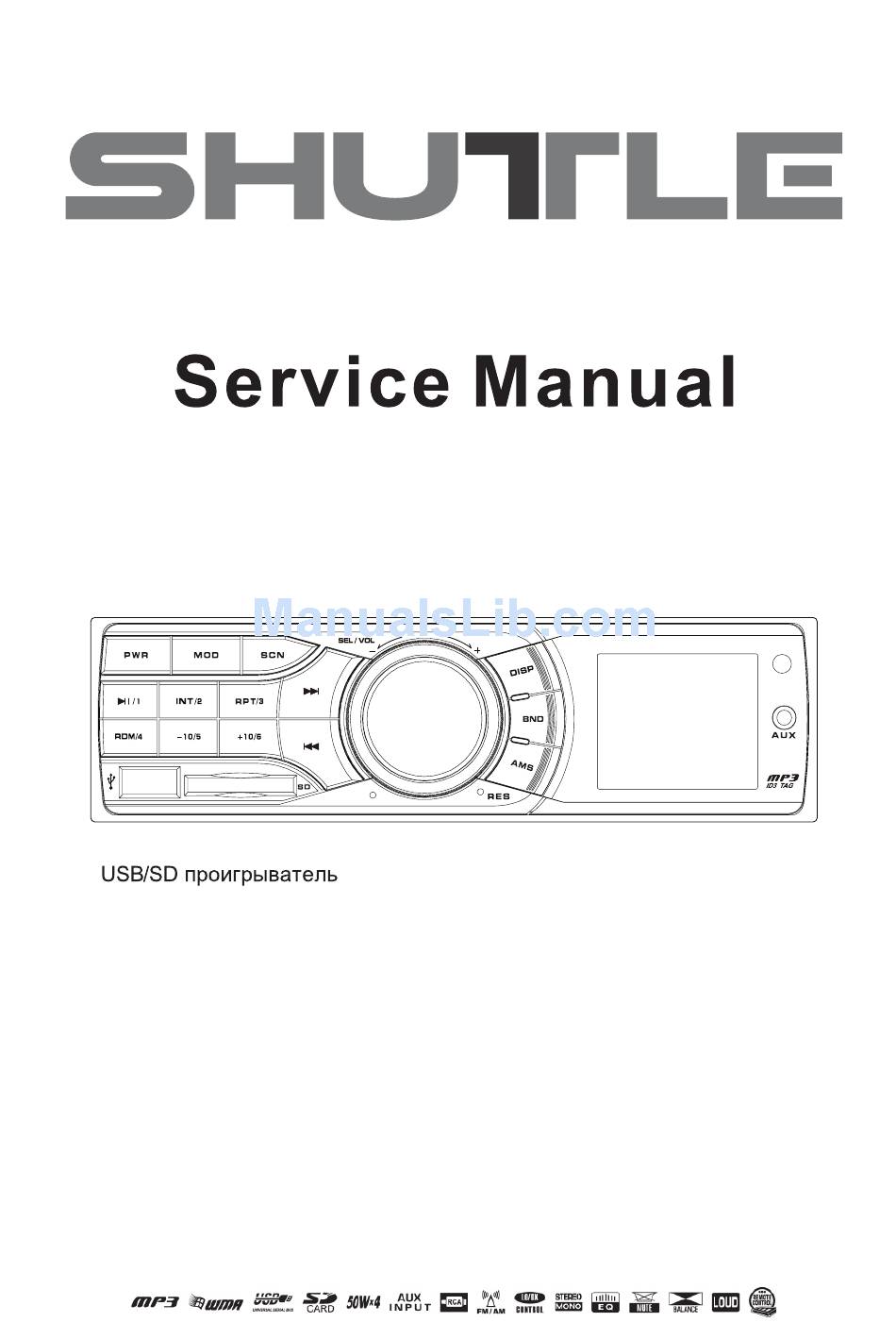

- Page 1 SUD-350 Руководство по установке и эксплуатации...
- Page 16 06-103118-2900-0C-N PY-3118M3-MB-4*25W（3系列主板件部分）+ISO 04-024001-0100 插件晶体 24.000MHz 30PPM S型 30PPM S型 07-113060-0101 热敏电阻 300mA 60V T60-030 08-210222-1029 电解电容 16V 2200UF ±20% 10*20 10-090435-0201 插件三极管 2SD435 TO-251 40V，3A，10W( 塑封) 11-037388-0600 IC TDA7388 12-115401-0000 普通二极管 IN5401 16-613103-0001 插件电感 ￠=1.0mm 1mH 34-020209-0520 9PIN弯针 CD.DECK.间2.0MM 19-305101-1201 10P扦座...
- Page 17 07-080562-9900 贴片电阻 5K6 5% 0603 07-080622-9900 贴片电阻 6K2 5% 0603 07-080682-9900 贴片电阻 6K8 5% 0603 电解电容 10uF/25V ±20％ φ4X5mm 排带2.5MM脚距， 08-216100-2022 平底部伸出 电解电容 100UF/16V ±20% φ6.3X5mm 排带2.5MM脚 08-216101-1029 距，平底部伸出 电解电容 22UF/16V ±20% φ4X5mm 排带2.5MM脚距，平 08-216220-1022 底部伸出 电解电容 2.2UF/50V ±20% φ4X5mm 排带2.5MM脚距， 08-216228-5022 平底部伸出...
- Page 18 06-503118-1900-O-N 3118M3-CONB部分(主板连接板) 06-903118-1900 222.1*63.8*1.6MM(单面板)/10PCS 34-010207-0600 插针 7PIN PH=2.54MM 弯脚90度 34-010203-0600 插针 3PIN PH=2.54MM 弯脚90度 19-010091-1001 SD卡座 SDBMF-009XXBOXZ 19-220041-1002 USB插座 USB-A06-4DIP(黑色)大头插座 21-010060-1000 60MM 10P排线(一端插头一端焊线） 06-503118-1900-1-N 3118M3-CONB部分(主板连接板)外发件 06-503118-1900 183.1*132.9*1.6MM(单面板)/4 PCS 电解电容 100UF/10V ±20% φ5X5mm 排带2.5MM脚距， 08-216101-0029 平底部伸出 09-088104-1300 贴片电容 104/25V 0603 ±10％ 06-M33118-2801-0C-N PY-3118M3前板（配新MCU-EW9016）通用翠绿灯 14-500600-0004 插脚按制5.0 14-500600-0010 按制...
- Page 19 09-088180-1300 贴片电容 18/50V 0603 ±5% 09-088100-1300 贴片电容 10P/50V 0603 ±5％ 09-088102-1300 贴片电容 102/50V 0603 ±10% 09-088103-1300 贴片电容 103/50V 0603 ±10％ 09-088104-1300 贴片电容 104/25V 0603 ±10％ 09-088105-1300 贴片电容 105/16V 0603 ±10％ 09-088220-1300 贴片电容 22P/50V 0603 ±5% 09-088568-1300 贴片电容 5.6P/50V 0603 ±5％ 09-088224-1300 贴片电容...
- Page 20 贴片电容 223/50V 0603 ±10％ 09-088330-1300 贴片电容 33P/50V 0603 ±5％ 09-088474-1300 贴片电容 474/16V 0603 ±10％ 10-009018-0170 贴片三极管 SOT-23， S9018 10-178050-7170 贴片三极管 SOT-23,C8050 11-004730-0400 IC SI4730 12-214148-0011 贴片二极管 IN4148 1206 圆柱形 16-0A1279-1000 贴片电感 0603 270nH 16-0A1470-0000 贴片电感 0805 47uH 74-822801-1005 CD MP3遥控 SHUTTLE...
- Page 23 EXPLODED DRAWING INSTRUCTION...
- Page 24 41-023118-0001 数字2钮，啤奶白色再喷黑光油再镭雕“INT/2” 41-033118-1001 数字3钮，啤奶白色再喷黑光油再镭雕“RPT/3” 41-043118-0001 数字4钮，啤奶白色再喷黑光油再镭雕“RDM/4” 41-053118-0001 数字5钮，啤奶白色再喷黑光油再镭雕“-10/5” 41-063118-0001 数字6钮，啤奶白色再喷黑光油再镭雕“+10/6” 41-073118-0001 前进钮，啤奶白色再喷黑光油再镭雕 41-083118-0001 后退钮，啤奶白色再喷黑光油再镭雕 41-093118-0001 POWER钮，啤奶白色再喷银灰油（411C） 41-103118-0001 MOD钮，啤奶白色再喷银灰油（411C） 41-113118-0001 SCN钮，啤奶白色再喷银灰油（411C）再镭雕 41-123118-0001 DISP钮，啤奶白色再喷银灰油（411C） 41-133118-0001 BND钮，啤奶白色再喷银灰油（411C） 41-143118-0001 AMS钮，啤奶白色再喷银灰油（411C） 41-613118-0001 音量纽，水电镀枪色 41-663118-0001 音量纽左反光圈，底部喷白油 41-673118-0001 音量纽右反光圈，底部喷白油 41-683118-0104 音量钮装饰块，镂空丝印黑色，烫五彩字SHUTTLE 41-723118-0000 LCD 支架 镜片，银字（877C）黑底，丝印银字“AUX，MP3， 47-013118-0006 SHUTTLE”型号:SUD-350...
- Page 25 63-098118-0401 B+ YELLOW/BLK 63-108118-0701 REAR-R SPEAKER(+)(-) VIOLET/BLK 63-118118-0801 FRONT-R SPEAKER(+)(-) GRAY/BLK 63-128118-0501 REAR-L SPEAKERL(+)(-) GREEN/BLK 63-138118-0901 FRONT-L SPEAKER(+)(-) WHT/BLK 63-148118-0902 LEFT RCA LABEL 白底黑字（只一组RCA时用） 63-158118-0201 RIGHT RCA LABEL 红底黑字（只一组RCA时用） 63-B10038-04-01 机面贴纸，型号:SUD-350 64-B10038-01-01 保修卡 65-B10038-04-01 卡通箱(扣底用)B=B 5pcs(445X239X235mm)型号:SUD-350 彩盒(扣底上开盖)225x85x215MM(250g裱B9加强过哑胶局 66-B10038-04-01 部UV) 型号:SUD-350...
