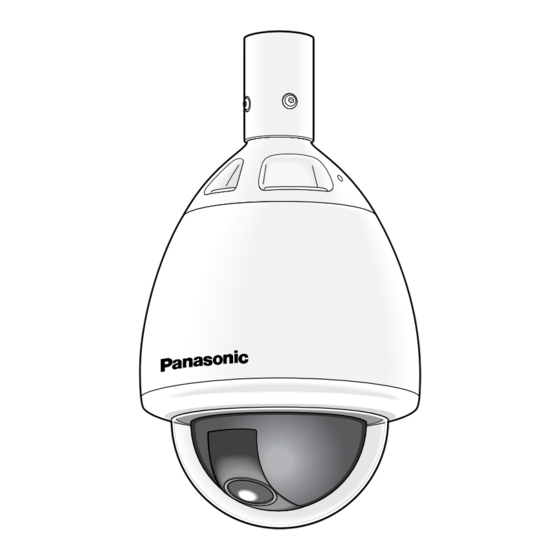

Color CCTV Camera

Operating Instructions

WV-CW864A
Model No.
Before attempting to connect or operate this product,
please read these instructions carefully and save this manual for future use.

Advertisement

Table of Contents
loading

Related Manuals for Panasonic WV-CW864A

Summary of Contents for Panasonic WV-CW864A

  • Page 1: Operating Instructions

    Color CCTV Camera Operating Instructions WV-CW864A Model No. Before attempting to connect or operate this product, please read these instructions carefully and save this manual for future use.
  • Page 2 You should note the serial number of this unit in the space provided and retain this book as a permanent record of your purchase to aid identification in the event of theft. Model No. WV-CW864A Serial No. For U.S.A For Canada...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS 1) Read these instructions. 2) Keep these instructions. 3) Heed all warnings. 4) Follow all instructions. 5) Do not use this apparatus near water. 6) Clean only with dry cloth. 7) Do not block any ventilation openings. Install in accordance with the manufacturer's instructions. 8) Do not use near any heat sources such as radiators, heat registers, stoves, or other apparatus (including ampli- fiers) that produce heat.

  • Page 5: Table Of Contents

    IMPORTANT SAFETY INSTRUCTIONS ... 3 PREFACE ... 6 FEATURES ... 6 ■ Camera Cleaning ... 7 ■ Preset Data Uploading or Downloading ... 7 PRECAUTIONS ... 7 CONSTRUCTION ... 9 SETUP ... 10 ■ Setup Menu ... 10 ■ Setup Menu Description ... 13 SETTING PROCEDURES ...

  • Page 6: Preface

    PREFACE The color cameras WV-CW864A are designed for instal- lation in an outdoor video surveillance system. The camera incorporates the digital signal processor, pan/tilt mechanism, x22 zoom lens and RS485 commu- nication interface in a compact outdoor enclosure. FEATURES • Outdoor enclosure based on IP66* of IEC60529...

  • Page 7: Camera Cleaning

    • Preset positions may vary. If a preset position has deviated, delete the preset position and set the cor- rect preset position newly. • Uploading of WV-CW864A preset data to other mod- els (e.g. WV-CW864, WV-CS854, WV-CS854A and WV-NS324) may cause an error and failure of the uploading process.
  • Page 8 122 °F), preferably –10 °C (14 °F) to +40 °C (104 °F), and humidity is below 90 %. The input power source is 24 V AC for WV-CW864A. We recommend that you install the optional sun shield when the camera is exposed to direct sun- shine where the ambient temperature exceeds +40 °C (104 °F).

  • Page 9: Construction

    CONSTRUCTION q Alarm Input Connector w Alarm Output Connector e Video Output Connector r Data Port t Power Cord for Heater y Power Connector for Camera u Attachment Pipe i Upper Base o Fall Prevention Wire !0 Enclosure !1 Dome...

  • Page 10: Setup

    SETUP ■ Setup Menu Setup menus are shown in the diagram below. You can adapt the camera to your requirements by setting up the respective items in these menus. Menus are incorporated in a hierarchical structure, from the setup menu at the top to manual mask area selection at the bottom.
  • Page 11 Position Setting (P. 18) Preset Identification Setting (P. 20) Light Control Setting (P. 21) Dwell Time Setting (P. 21) Scene File Setting (P. 21) Preset Speed (P. 22) Zone Number Selection (P. 27) Zone Parameter Setting (P. 27) Setting for ON (NESW) (P. 28) Setting for ON (USER) (P.
  • Page 12 The keys (switches) to be used for setup are shown in the table below. The joystick on the connected controller may also be used for setup. The table also shows the functions and the operations of the individual controllers. For details, see the manual for the controller to be used.

  • Page 13: Setup Menu Description

    ■ Setup Menu Description ● Presetting (1) Position (POSITION SET) Aligns the camera position and focal point by pan- ning, tilting, zooming and focusing. See page 18 for the setting. (2) Preset Identification (PRESET ID) Assigns the name for preset IDs (identification of up to 16 alphanumeric characters) and can be switched on or off on the monitor screen.
  • Page 14 (2) Proportional Pan-Tilt Speed (PROPO. P/T) If ON is selected, the pan-tilt speed changes auto- matically corresponding to the zoom ratio. For example, the pan-tilt speed slows down when the camera zooms in. See page 28 for details. (3) Area Title (AREA TITLE) Up to 8 area titles can be assigned to specific scenes on the DIRECTION (NESW) menu or by alphanumeric (USER) assignment.
  • Page 15 Generally, when a light from the background is too strong such as a spotlight, all objects except the main object in the picture are displayed darker because the lens iris is adjusted with respect to strong brightness. This model ignores strong bright- ness by masking the source of the strong bright- ness, thereby the main object is displayed clearly.

  • Page 16: Rs485 Communication

    (9) Auto Focus (AF MODE) The camera adjusts the focus automatically by sens- ing the center of the picture. S, M and L stand for the size of the sensing area: Small, Middle and Large. See page 40 for details. MANUAL S, M, L: Auto-focus is activated only when the AF key on the controller is pressed.

  • Page 17: Setting Procedures

    SETTING PROCEDURES The following setting procedures are described on the assumption that this model is used in combination with WJ-SX550C Matrix Switcher System Controller. In case a controller other than WV- CU550C is used, refer to the table on page 12. ■...

  • Page 18: Preset Menu

    ■ Preset Menu ● Preset Menu Display 1. Displaying the preset menu directly (1) Move the cursor to PRESET 1 O and select the position number with the joystick. (2) Press the CAM (SET) key. The preset setting menu appears on the monitor screen.
  • Page 19 CW654 for example) is incompatible with WV- CW864A’s. WV-CW864A’s preset data will be destroyed if you upload the conventional data. If this happened, reset the WV-CW864A to the default settings. Download the factory settings into the controller and upload the correct preset data newly to the initialized WV-CW864A.
  • Page 20 ● Preset Identification Setting (PRESET 1. Move the cursor to PRESET ID on the preset setting menu and select ON or OFF with the joystick. The factory default setting is OFF. PRESET NO. 1* POSITION SET PRESET ID ALC/MANUAL DWELL TIME SCENE FILE PRESET SPEED ••••••••|...
  • Page 21 To Enter the Next ID without Returning to the Preset Setting Menu (1) In the preset ID setting menu, move the cursor to the top line and select a desired position number with the joystick. (2) Enter, copy, change or delete the ID as described above.

  • Page 22: Deleting Preset Positions

    See the pages below for the settings respectively. Shutter speed: page 36 AGC: page 36 Electronic sensitivity enhancement: page 36 White balance: page 38 Motion detector: page 39 Auto focus: page 40 ● Preset Speed Setting (PRESET SPEED) Move the cursor to PRESET SPEED and select a speed with the joystick.

  • Page 23: Home Position Setting (Home Position)

    ■ Home Position Setting (HOME POSITION) 1. To set a position number for the home position Move the cursor to HOME POSITION and select a desired position number with the joystick. 2. Select OFF if you are not using the home position function.
  • Page 24 This determines the starting point and the cursor moves to END. ** AUTO PAN ** POSITION START SPEED ••••|•••• ENDLESS DWELL TIME PAN LIMIT ZOOM LIMIT (3) Move the joystick to select a panning endpoint and press the CAM (SET) key. This determines the endpoint and the cursor moves to POSITION.

  • Page 25: Auto Pan Key Setting (Auto Pan Key)

    (2) Move the cursor to ZOOM, press the CAM (SET) key, move the joystick to settle the ZOOM posi- tion and return to the AUTO PAN menu. The manual zoom operation is not available in the TELE direction beyond the settled zoom position. ** ZOOM LIMIT ** →PUSH SET ZOOM...
  • Page 26 ● Password Lock (PASSWORD LOCK) Caution: For security, do not operate your VCR for recording while the password menus are displayed on the monitor. A 3-digit number is used for a password to limit access to all settings. 1. Move the cursor to PASSWORD LOCK, then select ON or OFF with the joystick.

  • Page 27: Special 1 Menu Setting (Special 1)

    ■ Special 1 Menu Setting (SPECIAL 1) ● Privacy Zone (PRIVACY ZONE) Up to 8 unwanted zones can be masked on the monitor screen. 1. Move the cursor to PRIVACY ZONE and select ON or OFF with the joystick. Press the CAM (SET) key to display the ZONE NUMBER setting menu.
  • Page 28 ** ZONE NUMBER 3/8 ** →PUSH SET PAN/TILT →PUSH SET ZOOM/FOCUS ZONE SCALE ••••|•••• SET DEL Moving the joystick in the L direction decreases the zone frame, and moving it in the H direction increases it. However, the aspect ratio is fixed at 3 to 4.
  • Page 29 3. Move the cursor to PUSH SET for ZOOM/FOCUS, and press the CAM (SET) key. ZOOM/FOCUS is highlighted and "U ZOOM D/L FOCUS R" appears. ** DIRECTION(NESW) ** →PUSH SET PAN/TILT →PUSH SET ZOOM/FOCUS POSI U ZOOM D/L FOCUS R 4.
  • Page 30 To Quit Editing • To return to the AREA TITLE menu, move the cursor to RET, and press the CAM (SET) key. • To cancel one area title, move the cursor to RESET in the AREA TITLE menu, and press the CAM (SET) key.
  • Page 31 3. Open the SET UP menu to stop learning. Notes: • It is recommended to set PAN LIMIT to ON for patrol-learn. Otherwise PAN LIMIT is invalid in playback. • If the power fails in the patrol-learn mode, start the patrol-learn function again from the starting point.
  • Page 32 CNT-CLS 1, 2 (Output) Two contact closure signals (Open collector type) are output through the Alarm Output connector. 1. Move the cursor to CNT-CLS 1, and select OFF, ALARM or AUX 1 with the joystick. The factory default setting is OFF. When ALARM is selected, TIME OUT appears.
  • Page 33 ON: 10 - fold electronic zoom is available with the ZOOM switch on the controller. OFF: The electronic zoom function is not used. Notes: • A scene magnified by the electronic zoom func- tion may be inferior in picture quality to a non- magnified one.

  • Page 34: Camera Setting

    ■ Camera Setting ● To Display the Camera Setting Menu Move the cursor to CAMERA O, and press the CAM (SET) key. The camera setting menu appears. ** SET UP MENU ** PRESET 1 HOME POSITION SELF RETURN AUTO MODE AUTO PAN KEY AUTO PAN DIGITAL FLIP...
  • Page 35 ● Light Control Setting (ALC/MANUAL) 1. Move the cursor to ALC/MANUAL and select ALC or MANUAL with the joystick. When you select ALC, set backlight compensation. ** SET UP ** CAMERA ID ALC/MANUAL SHUTTER AUTO ON(MID) SENS UP SYNC WHITE BAL ATW1 MOTION DET AF MODE...
  • Page 36 6. If you want to change the picture contrast, move the "I" cursor for LEVEL and adjust the level. ** ALC CONT ** BACK LIGHT COMP SUPER-D2 MASK SET LEVEL ••••|•••• 7. Move the cursor to RET and press the CAM (SET) key to return to the CAM SET UP menu.
  • Page 37 • When ON is selected for SUPER-D2 on the ALC CONT menu X2 AUTO X4 AUTO X32 AUTO X16 AUTO Notes: • When ON is selected for SUPER-D2 in the ALC CONT menu, FIX is not available for this item. •...
  • Page 38 8. Match the vertical phase for both video output sig- nals as closely as possible with the joystick. ** SYNC ** V PHASE COARSE 4(1--16) FINE ••••••|•• ** SYNC ** V PHASE COARSE 1(1--16) FINE •|••••••• Notes: • When the "|" cursor reaches the "+" end, it jumps back to "–".
  • Page 39 ● Motion Detector (MOTION DET) 1. Move the cursor to MOTION DET and select ON or OFF with the joystick. ** SET UP ** CAMERA ID ALC/MANUAL SHUTTER AUTO ON(MID) SENS UP SYNC WHITE BAL ATW1 MOTION DET AF MODE AUTO L SPECIAL2 2.
  • Page 40 Therefore, when this camera is not used in a Panasonic Intelligent CCTV System, select OFF to prevent the above from occurring. ● Auto Focus Setting (AF MODE) 1.
  • Page 41 NORMAL: Sets the horizontal resolution to more than 480 lines. HIGH: Sets the horizontal resolution to more than 510 lines. Note: After selecting HIGH, noise may increase when the SENS UP function is activated under low illumination. • Digital Noise Reduction (DNR) DNR may be used to improve quality under low light conditions.
  • Page 42 • PIX OFF Setting (PIX OFF) In this setting, you can assign a blemish position and compensate the blemish. 1. Move the cursor to PIX OFF and press the CAM (SET) key. The PIX OFF menu appears. ** PIX OFF ** 000 000 2.

  • Page 43: Rs485 Setup

    Confirm the system pro- tocol and parameters prior to setting the communica- tion parameters for the camera. The initial communication parameters for WV-CW864A are shown on the RS485 setup menu below. Other than the on-screen setup parameters, the 4-bit DIP switch may be used to select 2-line (half duplex) or 4-line (full duplex) communication.

  • Page 44: Factory Default Setting

    Factory Default Setting Menu Item HOME POSITION TOP MENU SELF RETURN AUTO MODE AUTO PAN KEY DIGITAL FLIP PASSWORD LOCK SPECIAL 1 PRIVACY ZONE PROPO.P/T AREA TITLE PATROL CLEANING EL-ZOOM PRESET ALM IMAGE HOLD TILT ANGLE CAMERA MENU CAMERA ID ALC/MANUAL SUPER-D2 SHUTTER...

  • Page 45: Installation

    INSTALLATION Precautions • The following steps of installation and connection work should be done by qualified service personnel or sys- tem installers and should conform to all local codes. • Be sure to switch the camera off before installation and connection. •...
  • Page 46 1. Preparations (1) Procure a ceiling mount bracket. (2) Installation Surface CAUTION: Consult an expert on the load bear- ing capacity of the installation surface and structure. If the surface is not strong enough, the camera may fall down. Refer to the prod- uct specifications for weights.
  • Page 47 4. Setting the Switches The 8-bit DIP switch has two functions. It is used to restore the factory default settings and to specify the unit number. Before setting, peel off the seal cover- ing the switch holes. After setting the switch, replace the seal.
  • Page 48 Unit Number Switch 1, an 8-bit DIP switch, specifies the unit number or restores the factory default settings when using the Panasonic protocol. When the switch position corresponding to the unit number 1-96* is selected, setting should be made on the RS485 SET UP menu (see page 43).
  • Page 49 Unit Switch position number Unit Switch position number -49- Unit Switch position number...
  • Page 50 • Defaults are marked with *. • BP stands for Bit Position. • Full duplex is not available in a daisy chain connec- tion. (Panasonic system controllers only) 5. Mounting the camera (1) Aim the "START" arrow at the bent portion of the leaf spring.

  • Page 51: Connections

    CONNECTIONS Precautions • The following connections should be made by qualified service personnel or system installers in accordance with all local codes. • Switch the 24 V AC power source off before installation and connection. 24 V AC cable for Heater 24 V AC Video output ✻...
  • Page 52 • RS485 Connection Data transmission Data reception Note: Use the cable that is described below for RS485 site communication. • Shielded, twisted pair cable • Low impedance • Wire gauge size is thicker than AWG #22 (0.33 mm • ALARM IN Connections An 8-pin and a 4-pin harness are supplied with the camera as standard accessories.

  • Page 53: System Connections

    SYSTEM CONNECTIONS Personal computer RS-232C port Alarm inputs Printer System status monitor ALARM BUSY BACK FORWARD RESET PRESET ZOOM –1CAM +1CAM STOP TELE WIDE Note: When any peripheral is turned off and turned on again, the camera is also turned off and turned back on. Color CCTV cameras Digital Disk Recorder...

  • Page 54: Specificationsprevention Of Blooming And Smear

    200 mm (D) x 360 mm (H) Dimensions (7-7/8" (D) x 14-3/16" (H)) approx. 5 kg (11 lbs) Weight * Note: The picture quality and camera performance are not guaranteed until the inside temperature rises up to –10 °C (14 °F). WV-CW864A -54- Smear Bright object...

  • Page 55: Accessories

    Auto focus MANUAL/AUTO Auto mode OFF/SEQ/SORT/AUTO PAN/PATROL Auto pan key SEQ/SORT/AUTO PAN/PATROL PLAY Digital flip ON/OFF Camera ID preset ID, camera ID, area title : up to 16 characters Motion detector ON/OFF 4 inputs (ALARM IN 1 - 4) pulled up to 5.0 V DC OFF (open or 4 V DC - 5 V DC)/ Alarm IN ON (0 V 0.2 mA) 2 outputs (ALARM/AUX1, B/W/AUX2) open collector - output max.

  • Page 56: Appendix

    APPENDIX Shortcuts Shortcut operations are available for controllers having the CAM FUNCTION key. Entering from one to three digits using the numeric key(s) and pressing the CAM FUNCTION key will create a shortcut to the respective functions. The CAM FUNCTION key is abbreviated as [CAM FUNC] in the table below. Function Selecting a PRESET position From #1 to #64...
  • Page 57 VERSION FRANÇAISE (FRENCH VERSION) -57-...
  • Page 58 Nous vous conseillons de relever le numéro de série de votre appareil dans l'espace réservé ci-dessous et de conserver précieusement votre notice d'instruc- tions en tant que justificatif d'achat aux fins d'identifi- cation en cas de vol. No. de modèle WV-CW864A No. de série -58-...
  • Page 59 TABLE DES MATIÈRES PRÉFACE ... 60 CARACTÉRISTIQUES DOMINANTES ... 60 ■ Nettoyage de caméra vidéo ... 61 ■ Téléchargement satellite - système central ou téléchargement satellite - système central des données de préréglage ... 61 MESURES DE PRÉCAUTION ... 61 CONSTRUCTION ...

  • Page 60: Préface

    PRÉFACE La caméra vidéo couleur WV-CW864A est conçues pour être installées dans un système de surveillance vidéo extérieur. La caméra vidéo incorpore un processeur de signal numérique, mécanisme de balayage panoramique et inclinaison, un objectif zoom de 22 : 1 et une interface de communication RS485, le tout intégré...

  • Page 61: Nettoyage De Caméra Vidéo

    Pour utiliser cette caméra vidéo avec le sélecteur matriciel WJ-SX550C, WJ-SX150, activez la fonction de nettoyage automatique sur le sélecteur matriciel, puis nettoyer la caméra vidéo WV-CW864A une fois par jour. ■ Téléchargement satellite - système central ou téléchargement satellite - système central des données de...
  • Page 62 +50 °C (–22 °F et +122 °F), et de préférence de –10 °C (14 °F) à +40 °C (104 °F) avec un taux d'humidité inférieur à 90 %. La source d'alimentation est de 24 volts de courant alternatif pour le modèle WV-CW864A. Nous recommandons d'installer optionnel quand la caméra vidéo est exposée...

  • Page 63: Construction

    CONSTRUCTION q Connecteur d’entrée d’alarme w Connecteur de sortie d’alarme e Connecteur de sortie vidéo r Port de transmission de données t Cordon d'alimentation de chauffage y Connecteur d'alimentation de caméra vidéo u Tube de fixation i Base supérieure o Câble de sécurité contre les chutes !0 Coffret !1 Dôme -63-...

  • Page 64: Configuration

    CONFIGURATION ■ Menu de configuration Les menus de configuration secondaires sont mentionnés dans le diagramme ci-dessous. Vous pouvez adapter la caméra vidéo à vos conditions spécifiques d'utilisation en configurant les paramètres respectifs dans ces menus. Les menus sont intégrés dans une structure hiérarchique, en partant du menu de configuration placé tout en haut jusqu’à la sélection manuelle de zone de masquage placée tout en bas.
  • Page 65 Réglage de position (p. 72) Réglage de préréglage d’identification (p. 74) Réglage de contrôle de lumière (p. 75) Réglage de durée de temporisation (p. 75) Réglage de fichier de scène (p. 75) Vitesse préréglée (p. 76) Sélection du numéro de zone (p.
  • Page 66 Les touches (les interrupteurs) qui doivent être utilisés pour effectuer la configuration sont mentionnés dans le tableau ci-dessous. La manette de réglage tous azimuts du contrôleur raccordé peut également être utilisée pour faire les réglages de configuration. Le tableau mentionne également les fonctions et les opérations effectuées avec des contrôleurs individuels.

  • Page 67: Description Du Menu De Configuration

    ■ Description du menu de configuration ● Préréglage (1) Positionnement (POSITION SET) Alignez la position de la caméra vidéo et le point focal en opérant un balayage panoramique, un réglage d'inclinaison, un cadrage et en faisant la mise au point. Se reporter à...
  • Page 68 ● Verrouillage de mot de passe (PASSWORD LOCK) Ce menu limite les changements de paramétrage. ● Menu spécial 1 (1) Zone de confidentialité (PRIVACY ZONE) Ce paramètre de réglage permet de masquer les zones non souhaitées et d'empêcher de les apparaître sur l’écran du moniteur vidéo.
  • Page 69 (2) Commande d’éclairage (ALC/MANUAL) Il est possible de choisir un mode pour effectuer les réglages du diaphragme de l’objectif. Il existe deux modes qui sont comme suit: ALC: Le diaphragme de l’objectif est automatique- ment ajusté en fonction de la luminosité du sujet observé.
  • Page 70 Notice importantes: Les priorités parmi les modes de synchronisation sont les suivantes: 1. Signal de commande vertical multiplexé (VD2) (la plus haute) 2. Verrouillage de synchronisation de fréquence trame et réseau (LL) 3. Signal de synchronisation interne (INT) (la plus faible priorité) Remarque: Les priorités des modes de synchroni- sation...

  • Page 71: Procédure De Réglage

    PROCÉDURE DE RÉGLAGE Les procédures de réglage qui sont décrites ci-après présupposent que le présent modèle est utilisé avec le modèle de commutateur à matrice WJ-SX550C et le contrôleur de système WV-CU550C/CJ. Lorsqu'un contrôleur autre que le contrôleur WV-CU550C est utilisé, se référer au tableau de la page 66.

  • Page 72: Position Set

    ■ Menu de préréglage ● Affichage du menu de préréglage 1. Affichage direct du menu de préréglage. (1) Amener le curseur sur PRESET 1 O et choisir le numéro de position à supprimer en actionnant la manette de réglage tous azimuts. (2) Appuyer sur la touche CAM (SET).
  • Page 73 (la caméra vidéo WV-CS654, par exemple) sont incompatibles avec celles du modèle WV-CW864A. Les données préréglées de WV-CW864A seront perdues si les données ordinaires sont téléchargées en sortie. Si cela se produit, réinitialisez le modèle WV-CW864A pour ramener Téléchargez...
  • Page 74 ● Préréglage d’identification (PRESET 1. Amener le curseur sur PRESET ID du menu de réglage de préréglage et choisir l'option ON ou OFF en actionnant la manette de réglage tous azimuts vers la droite ou vers la gauche. Le réglage implicite d'usine a été fait sur OFF. PRESET NO.

  • Page 75: Scene File

    Comment spécifier le numéro d’identification suivant sans retourner au menu de réglage de préréglage (1) Alors que le menu de réglage de préréglage apparaît sur l’écran, amener le curseur sur la première ligne et choisir le numéro de position désiré en actionnant la manette de réglage tous azimuts.

  • Page 76: Suppression Des Positions Préréglées

    ** SCENE FILE 1 ** SHUTTER AUTO ON(MID) SENS UP WHITE BAL ATW1 MOTION DET AF MODE MANUAL L Se reporter aux pages mentionnées ci-dessous en ce qui concerne les paramétrages respectifs. Vitesse d’obturation: page 90 AGC: page 90 Accroissement de la sensibilité électronique: page Balance des blancs: page 92 Détecteur de mouvement: page 93 Mise au point automatique: page 94...

  • Page 77: Réglage De Position D'origine (Home Position)

    ■ Réglage de position d’origine (HOME POSITION) 1. Comment introduire définissant la position d’origine Amener le curseur sur HOME POSITION et choisir le numéro de position souhaité en actionnant la manette de réglage tous azimuts. 2. Choisir l’option OFF si vous n’utilisez pas la fonction de position d’origine.
  • Page 78 ** AUTO PAN ** POSITION START SPEED ••••|•••• ENDLESS DWELL TIME PAN LIMIT ZOOM LIMIT (3) Actionner la manette de réglage tous azimuts pour choisir le point de départ de balayage panoramique et appuyer sur la touche CAM (SET). Cela détermine le point de fin de course du balayage et le curseur va se placer sur POSITION.

  • Page 79: Paramétrage De Touche De Balayage Panoramique Automatique (Auto Pan Key)

    (2) Amener le curseur sur ZOOM, appuyer sur la touche CAM (SET) et actionner la manette de réglage tous azimuts pour amener le curseur sur la position de paramétrage ZOOM puis retourner au menu AUTO PAN. La commande manuelle de zoom n'est pas disponible dans le sens TELE et au-delà...
  • Page 80 Le paramétrage des limites d'inclinaison est neutralisé entre 90 ° et 180 °. ● Verrouillage de mot de passe (PASSWORD LOCK) Attention: Par mesure de sécurité, ne pas régler le magnétoscope pour enregistrer pendant que les menus de mot de passe sont affichés sur l’écran du moniteur vidéo.

  • Page 81: Paramétrage De Menu Spécial 1 (Special 1)

    ■ Paramétrage de menu spécial 1 (SPECIAL 1) ● Zone de confidentialité (PRIVACY ZONE) Ce paramètre permet de masquer jusqu’à 8 zones indésirables et de les empêcher d’apparaître sur l’écran du moniteur vidéo. 1. Amener le curseur sur PRIVACY ZONE et choisir soit ON soit OFF en utilisant la manette de réglage tous azimuts.
  • Page 82 ** ZONE NUMBER 3/8 ** →PUSH SET PAN/TILT →PUSH SET ZOOM/FOCUS ZONE SCALE ••••|•••• SET DEL Actionner la manette de réglage tous azimuts dans la direction L pour réduire la taille du cadre de la zone et l'actionner dans la direction H pour l'augmenter.
  • Page 83 3. Amener le curseur sur PUSH SET par ZOOM/ FOCUS et appuyer sur la touche CAM (SET). Ceci a pour effet de faire mettre en évidence ZOOM/ FOCUS et de faire apparaître "U ZOOM D/L FOCUS R". ** DIRECTION(NESW) ** →PUSH SET PAN/TILT →PUSH SET...
  • Page 84 Comment quitter l’édition • Pour retourner au menu AREA TITLE, amener le curseur sur RET, puis appuyer sur la touche CAM (SET). • Pour annuler un titre de zone, amener le curseur sur RESET dans le menu AREA TITLE, puis appuyer sur la touche CAM (SET).
  • Page 85 3. Ouvre le menu SET UP pour interrompre la mémori- sation. Remarques: • Il est recommandé de paramétrer PAN LIMIT sur ON pour la mémorisation de patrouille. En ne procédant pas de cette façon, PAN LIMIT est invalidé à la lecture. •...
  • Page 86 OFF: La caméra vidéo ignore les signaux d’entrée d’alarme. CNT-CLS 1, 2 (Sortie) Deux signaux de fermeture de contact (type à collecteur ouvert) sont délivrés par l’intermédiaire de du connecteur de sortie d’alarme. 1. Amener le curseur sur CNT-CLS 1 et choisir soit OFF, ALARM ou AUX 1 en utilisant la manette de réglage tous azimuts.
  • Page 87 ON: Un objectif zoom électronique décuplant la focale de 10 fois est disponible avec le commutateur ZOOM du contrôleur. OFF: La fonction de zoom électronique est utilisée. Remarques: • Une scène agrandie par la fonction de zoom électronique peut avoir une qualité d'image inférieure en comparaison d'une image non agrandie.

  • Page 88: Réglage De La Caméra Vidéo

    ■ Réglage de la caméra vidéo ● Comment faire apparaître le menu de préréglage de numéro de caméra vidéo Amener le curseur sur CAMERA O et appuyer sur la touche CAM (SET). Ceci fait apparaître le menu de réglage de caméra vidéo. ** SET UP MENU ** PRESET 1 HOME POSITION...
  • Page 89 ● Réglage de contrôle de lumière (ALC/MANUAL) 1. Amener le curseur sur ALC/MANUAL et choisir soit ALC ou MANUAL en utilisant la manette de réglage tous azimuts. Ajuster la compensation de contre-jour lorsque ALC est choisi. ** SET UP ** CAMERA ID ALC/MANUAL SHUTTER...
  • Page 90 6. Si vous voulez changer le contraste de l'image, amener le curseur sur "I" pour LEVEL et ajuster le niveau. ** ALC CONT ** BACK LIGHT COMP SUPER-D2 MASK SET LEVEL ••••|•••• 7. Amener le curseur sur RET et appuyer sur la touche CAM (SET) pour retourner au menu intitulé...
  • Page 91 • Lorsque ON est sélectionné pour la fonction SUPER- D2 dans le menu ALC CONT. X2 AUTO X4 AUTO X32 AUTO X16 AUTO Remarques: • Lorsque ON est choisir pour la fonction SUPER-D2 dans le menu ALC CONT, la fonction FIX n’est pas disponible pour cette option de paramétrage.
  • Page 92 8. Ajuster au mieux les phases verticales des deux signaux de sortie vidéo avec la manette de réglage tous azimuts. ** SYNC ** V PHASE COARSE 4(1--16) FINE ••••••|•• ** SYNC ** V PHASE COARSE 1(1--16) FINE •|••••••• Remarques: • Quand le curseur "I" atteint la position finale "+", le curseur "I"...

  • Page 93: Motion Det

    ● Détecteur de mouvement (MOTION DET) 1. Amener le curseur sur le paramètre MOTION DET et choisir soit ON soit OFF en utilisant la manette de réglage tous azimuts. ** SET UP ** CAMERA ID ALC/MANUAL SHUTTER AUTO ON(MID) SENS UP SYNC WHITE BAL ATW1...
  • Page 94 Par conséquent, lorsque cette caméra vidéo n’est pas utilisée dans un système de surveillance en télévision à circuit fermé intelligent Panasonic, l’option OFF doit être choisie pour empêcher que les phénomènes mentionnés plus haut se manifestent. ● Réglage de mise au point automatique (AF MODE) 1.
  • Page 95 • Résolution (RESOLUTION) Amener le curseur sur le paramètre RESOLUTION et AGC et actionner la manette de réglage tous azimuts pour sélectionner NORMAL ou HIGH. ** SPECIAL2 ** CHROMA GAIN – •••• AP GAIN – •••• PEDESTAL – •• –•••• RESOLUTION NORMAL LOW2...
  • Page 96 Réglage BURST (BW) Amener le curseur sur BURST (BW) et choisir soit ON soit OFF en utilisant la manette de réglage tous azimuts. Réglage par défaut: ON. ON: L’impulsion de synchronisation est appliquée en même temps que le signal composite vidéo monochromatique.

  • Page 97: Configuration De Rs485

    WV-CW864A sont indiqués dans le menu RS485 représenté sur la figure ci-dessous. En ce qui concerne les paramètres autres que ceux qui apparaissent sur l’écran, l’interrupteur DIP à 4 bits peut être utilisé...
  • Page 98 Réglages par défaut d'usine Menu Rubrique HOME POSITION TOP MENU SELF RETURN AUTO MODE AUTO PAN KEY DIGITAL FLIP PASSWORD LOCK SPECIAL 1 PRIVACY ZONE PROPO.P/T AREA TITLE PATROL CLEANING EL-ZOOM PRESET ALM IMAGE HOLD TILT ANGLE CAMERA ID CAMERA MENU ALC/MANUAL SUPER-D2 SHUTTER...

  • Page 99: Installation

    INSTALLATION Mesures de précaution • Les étapes d’installation indiquées ci-après et les branchements doivent être confiés à un dépanneur qualifié ou des installateurs de système professionnels en conformité à tous les codes locaux en vigueur. • Ne pas oublier de couper l’alimentation de la caméra vidéo avant de procéder à l’installation et aux branchements.
  • Page 100 1. Préparatifs (1) Se procurer la platine de fixation au plafond. (2) Surface d'installation ATTENTION: Prendre conseil auprès d'un spécialiste à propos de la capacité de charge de la surface d'installation et sa structure. Si la surface n'est pas assez résistante, la caméra vidéo risque de tomber.
  • Page 101 4. Positionnement des interrupteurs L'interrupteur DIP à 8 bits a deux fonctions. Il est utilisé rétablir les réglages par défaut usine et spécifier le numéro de l'unité. Avant de faire les réglages, décollez le cache de protection monté sur les trous de l'interrupteur. Après avoir positionné l'interrupteur, remontez le cache de protection.
  • Page 102 Mesures de précaution L'interrupteur 1, un interrupteur DIP à 8 bits, spécifient le numéro de l'unité ou rétablissent les réglages par défaut usine quand le protocole Panasonic est utilisé. Quand la position de l'interrupteur correspondant au numéro d'unité entre 1-96* est sélectionnée, le réglage doit être effectué dans le menu de configuration RS485 SET UP (se reporter à...
  • Page 103 Position de Numéro l’interrupteur d’unité Position de Numéro l’interrupteur d’unité -103- Position de Numéro l’interrupteur d’unité...
  • Page 104 • BP signifie position de bit. • Duplex intégral n'est pas disponible dans une connexion en guirlande. (Uniquement pour les contrôleurs de système Panasonic) 5. Installation de la caméra vidéo (1) Dirigez la flèche "START" vers la portion courbée du ressort à lame.

  • Page 105: Branchements

    BRANCHEMENTS Mesures de précaution • Les branchements doivent être confiés à un dépanneur de système qualifié ou à des installateurs de système professionnels en conformité à tous les codes locaux en vigueur. • Coupez la source d'alimentation de 24 volts de courant alternatif avant de procéder à l'installation et de faire les connexions.
  • Page 106 • Branchement RS485 Transmission de données Réception de données Remarque: Utiliser le câble décrit ci-dessous pour une communication RS485. • Câble blindé à paires torsadées • Faible impédance • Calibrage de câble supérieur à un câble normalisé calibrage (0,33 mm •...

  • Page 107: Branchement De Système

    BRANCHEMENT DE SYSTÈME Ordinateur personnel Prise RS-232C Entrée d'alarme Imprimante Moniteur vidéo d’état de système ALARM BUSY BACK FORWARD RESET PRESET ZOOM –1CAM +1CAM STOP TELE WIDE Remarque: Quand tout périphérique est éteint puis remis sous tension, la caméra vidéo est également éteinte et allumée.

  • Page 108: Mesure Préventive Contre L'hyperluminosité Le Traînage

    Environ 5 kg (11 liv.) * Remarque: La qualité de l'image et les performances de la caméra vidéo ne peuvent pas être garanties tant que la température intérieure n'a pas dépassée –10 °C (14 °F). WV-CW864A -108- Traînage Sujet brillant...

  • Page 109: Accessoires

    Mise au point MANUAL/AUTO automatique Mode automatique OFF/SEQ/SORT/AUTO PAN/PATROL Touche de balayage panoramique SEQ/SORT/AUTO PAN/PATROL PLAY automatique Retournement numérique ON/OFF Identification de caméra Préréglage de l'identification, identification de caméra vidéo, titre de secteur: jusqu'à 16 vidéo caractères Détection de mouvement ON/OFF 4 entrées (ALARM IN 1 - 4) amplifiées jusqu'à...

  • Page 110: Annexe

    ANNEXE Raccourcis Les opérations effectuées par raccourci avec les contrôleurs munis de la touche CAM FUNCTION peuvent être exécutées. En utilisant les touches numériques pour introduire de un chiffre à trois puis sur la touche CAM FUNCTION applique les fonctions respectives comme suit. La touche CAM FUNCTION est indiquée à l’aide de l’abréviation [CAM FUNC] dans ce tableau.
  • Page 111 -111-...
  • Page 112 Unit of Matsushita Electric Corporation of America Security Systems Group www.panasonic.com/cctv Executive Office: One Panasonic Way 3E-7, Secaucus, New Jersey 07094 Zone Office Eastern: One Panasonic Way, Secaucus, NJ 07094 (201) 348-7303 Central: 1707 N.Randal Road, Elgin, IL 60123 (847) 468-5205 Western: 6550 Katella Ave., Cypress, CA 90630 (714) 373-7840...
