RL

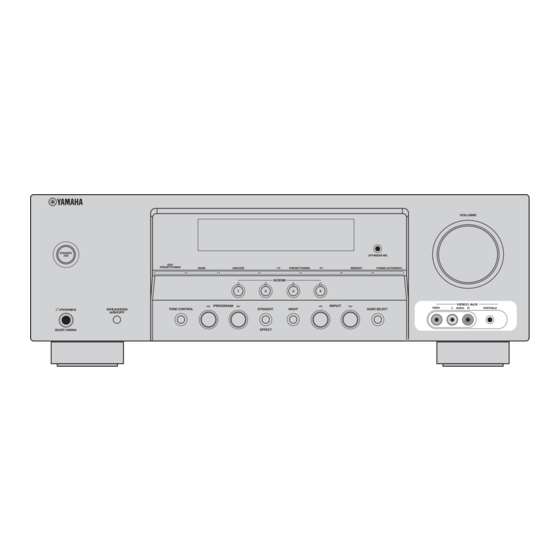

RX-V363
AV Receiver
OWNER'S MANUAL
MANUAL DE INSTRUCCIONES
Table of Contents
loading

Frequently Asked Questions (27)

  • How do I reset my Yamaha RX-V363 receiver?

    To reset all parameters of your Yamaha RX-V363 receiver to their initial factory settings, follow these steps:

    1. Press the STANDBY/ON button on the front panel to set the unit to standby mode.
    2. Press and hold the TONE CONTROL button, then press the STANDBY/ON button to turn on the unit. The advanced setup menu will appear.
    3. Press PROGRAM repeatedly to select "PRESET".
    4. Press STRAIGHT repeatedly to select "RESET".
    5. Press STANDBY/ON to confirm your selection and set the unit to standby mode. This procedure completely resets all parameters, including set menu parameters.

    For more information, see page 60 of the manual.
    Was this helpful?
  • Why is there no sound from my Yamaha RX-V363 receiver?

    If there is no sound from your Yamaha RX-V363 receiver, consider the following:

    • Incorrect cable connections: Ensure that the cables are connected properly. If the problem persists, the cables may be defective.
    • No appropriate Audio input jack select: Set an appropriate Audio input jack select.
    • No appropriate input source selected: Select an appropriate input source using the INPUT buttons on the front panel or remote control.
    • Speaker connections not secure: Secure the speaker connections.
    • Front speakers not selected: Select the front speakers with the SPEAKERS button.
    • Volume turned down: Turn up the volume.
    • Sound is muted: If the sound is muted, press the MUTE or VOLUME +/- button on the remote control to resume audio output and then adjust the volume.
    • Signals unit cannot reproduce: If the source is playing signals that the unit cannot reproduce (e.g., from a CD-ROM), play a source whose signals can be reproduced by this unit.
    • Audio signals input at HDMI jack: Audio signals input at the HDMI jack are not output from any speaker terminals. Make an analog or digital connection beside the HDMI connection.
    • Connected component setting improper: Make an appropriate setting following the instruction manual of the connected component.

    For more information, see page 56 of the manual.
    Was this helpful?
  • How do I get my Yamaha RX-V363 receiver out of protection mode?

    If your Yamaha RX-V363 receiver is in protection mode (enters standby mode soon after being turned on), it could be due to one of the following reasons:

    • Protection circuitry activated: The unit's protection circuitry may have been activated. Ensure that all speaker wire connections on the unit and on all speakers are secure, and that the wire for each connection does not touch anything other than its respective connection.
    • Strong external electric shock: The unit may have been exposed to a strong external electric shock (such as lightning or strong static electricity). Set the unit to standby mode, disconnect the power cable, plug it back in after 30 seconds, and then use it normally.

    For more information, see page 56 of the manual.
    Was this helpful?
  • How do I set up my Yamaha RX-V363 receiver?

    To set up your Yamaha RX-V363 receiver, follow these steps:

    1. Set up your speakers by placing them in the room and connecting them to the unit.
    2. Connect your DVD player and other components to the receiver.
    3. Turn on the power and press the SCENE 1 button to begin playback.

    For more information, see pages 6, 8 and 9 of the manual.
    Was this helpful?
  • Why does my Yamaha RX-V363 receiver keep shutting off?

    If your Yamaha RX-V363 receiver keeps shutting off or enters standby mode soon after being turned on, it could be due to one of the following reasons:

    • Protection circuitry activated: The unit's protection circuitry may have been activated. Ensure that all speaker wire connections on the unit and on all speakers are secure, and that the wire for each connection does not touch anything other than its respective connection.
    • Strong external electric shock: The unit may have been exposed to a strong external electric shock (such as lightning or strong static electricity). Set the unit to standby mode, disconnect the power cable, plug it back in after 30 seconds, and then use it normally.
    • High internal temperature: The internal temperature may be too high, and the overheat protection circuitry has been activated. Wait about 1 hour for the unit to cool down and then turn it back on.

    For more information, see page 56 of the manual.
    Was this helpful?
  • Why won't my Yamaha RX-V363 receiver turn on?

    If your Yamaha RX-V363 receiver will not turn on, consider the following:

    • Power cable connection: The power cable may not be connected or fully inserted. Connect the power cable firmly.
    • Protection circuitry activated: The unit's protection circuitry may have been activated. Ensure that all speaker wire connections on the unit and on all speakers are secure, and that the wire for each connection does not touch anything other than its respective connection.
    • Strong external electric shock: The unit may have been exposed to a strong external electric shock (such as lightning or strong static electricity). Set the unit to standby mode, disconnect the power cable, plug it back in after 30 seconds, and then use it normally.
    Was this helpful?
  • How do I perform a factory reset on my Yamaha RX-V363 receiver?

    To reset all parameters of your Yamaha RX-V363 receiver to their initial factory settings, follow these steps:

    1. Press the STANDBY/ON button on the front panel to set the unit to standby mode.
    2. Press and hold the TONE CONTROL button, then press the STANDBY/ON button to turn on the unit. The advanced setup menu will appear.
    3. Press PROGRAM repeatedly to select "PRESET".
    4. Press STRAIGHT repeatedly to select "RESET".
    5. Press STANDBY/ON to confirm your selection and set the unit to standby mode. This procedure completely resets all parameters, including set menu parameters.

    For more information, see page 60 of the manual.
    Was this helpful?
  • How do I connect my Yamaha RX-V363 receiver to a TV?

    You can connect your Yamaha RX-V363 receiver to a TV (video monitor) using various video connections:

    • Composite Video Connection: Connect the video cable from the composite video output jack on your DVD player to the VIDEO jack on the receiver, and then connect the VIDEO MONITOR OUT jack on the receiver to the video input jack on your TV.
    • HDMI Connection: Connect your video source component (e.g., DVD player) to the HDMI jacks on the receiver, and then connect the receiver's HDMI OUT jack to your TV's HDMI input. For audio, you must also make an analog or digital connection between your source component and the receiver, as audio signals input at the HDMI jack are not output from the receiver's speaker terminals.
    • Component Video Connection: Connect your video source component to the COMPONENT VIDEO jacks on the receiver, and then connect the receiver's MONITOR OUT jacks to your TV's component video input.
    Was this helpful?
  • How do I properly set up speakers for my Yamaha RX-V363 receiver?

    To properly set up speakers for your Yamaha RX-V363 receiver, follow these steps:

    1. Place your speakers: Place your speakers in the room, ensuring front speakers are at an equal distance from the ideal listening position and the video monitor. Place the center speaker for dialog and vocals. Position surround speakers for effect and surround sounds. Place the subwoofer near the front speakers, slightly turned toward the center of the room.
    2. Connect speaker cables: For each speaker, remove about 10 mm (3/8") of insulation from the end of the cable and twist the bare wires. Connect the striped (grooved) cable to the "+" (red) terminals and the plain cable to the "-" (black) terminals. Ensure wires do not touch each other or any metal parts of the unit.
    3. Connect to receiver terminals: For FRONT A terminals, loosen the knob, insert the bare wire into the slit, and tighten the knob. For FRONT B, CENTER, and SURROUND terminals, press down the tab, insert the bare wire into the hole, and release the tab to secure the wire.
    4. Connect subwoofer: Connect the subwoofer cable to the input jack on the subwoofer and the SUBWOOFER OUTPUT jack on the receiver.
    5. Optimize speaker settings: Use the YPAO (Yamaha Parametric Room Acoustic Optimizer) feature for automatic speaker setup. Connect the optimizer microphone to the front panel, place it at your listening position, and run the AUTO SETUP procedure.
    Was this helpful?
  • Why am I getting no sound through HDMI on my Yamaha RX-V363 receiver?

    Audio signals input at the HDMI jack are not output from any speaker terminals but are output from the connected video monitor. To enjoy the sound from speakers connected to your unit when using an HDMI connection, you must:

    • Make an analog or digital connection between your source component and the receiver, in addition to the HDMI connection.
    • Mute the volume of the connected video monitor.

    For more information, see page 16 of the manual.
    Was this helpful?
  • Why is the remote control for my Yamaha RX-V363 not working?

    If your remote control is not working properly, consider the following:

    • Wrong distance or angle: The remote control functions within a maximum range of 6 m (20 ft) and no more than 30 degrees off-axis from the front panel. Reposition the unit to be within these limits.
    • Direct sunlight or lighting: Direct sunlight or lighting (from an inverter type of fluorescent lamp, etc.) may be striking the remote control sensor of the unit. Reposition the unit to avoid this.
    • Weak batteries: The batteries may be weak. Replace all batteries.
    • Remote control code not correctly set: The remote control code may not be correctly set. Set the remote control code correctly using the "List of remote control codes" at the end of this manual. You can also try setting another code for the same manufacturer.
    • Model incompatibility: Even if the remote control code is correctly set, some models may not respond to the remote control.

    For more information, see page 60 of the manual.
    Was this helpful?
  • Why is my subwoofer not working with my Yamaha RX-V363 receiver?

    If there is no sound from your subwoofer, consider the following:

    Was this helpful?
  • How do I troubleshoot buzzing or humming noises from my Yamaha RX-V363 receiver?

    If you experience buzzing or humming noises from your Yamaha RX-V363 receiver, especially during FM/AM tuning:

    Was this helpful?
  • Why is my Yamaha RX-V363 receiver not recognizing speakers?

    If your Yamaha RX-V363 receiver is not recognizing speakers, consider the following:

    Was this helpful?
  • How do I connect a subwoofer to my Yamaha RX-V363 receiver?

    To connect a subwoofer to your Yamaha RX-V363 receiver:

    1. Place your subwoofer near the front speakers, slightly turned toward the center of the room to reduce wall reflections.
    2. Connect the subwoofer cable to the input jack on the subwoofer and the SUBWOOFER OUTPUT jack on the receiver. Ensure the subwoofer is active and its volume level is set to about halfway, with the crossover frequency control set to maximum.

    For more information, see pages 7, 12 and 24 of the manual.
    Was this helpful?
  • Why does the sound from my Yamaha RX-V363 receiver keep cutting out?

    If the sound from your Yamaha RX-V363 receiver keeps cutting out, consider the following:

    • Protection circuitry activated: The unit's protection circuitry may have been activated due to a short circuit, etc. Check that the speaker wires are not touching each other and then turn the unit back on.
    • Sleep timer turned off unit: The sleep timer may have turned off the unit. Turn on the unit and play the source again.
    • Sound is muted: If the sound is muted, press the MUTE or VOLUME +/- button on the remote control to resume audio output.

    For more information, see page 56 of the manual.
    Was this helpful?
  • What are the technical specifications of the Yamaha RX-V363 receiver?

    The Yamaha RX-V363 receiver has the following key specifications:

    • Built-in 5-channel power amplifier: Minimum RMS output power (1 kHz, 0.9% THD, 6 Ω) is 100 W/ch for Front, Center, and Surround channels.
    • Dynamic Power: For U.S.A. and Canada models (Impedance Selector: 8 Ω), it is 110/130/160/180 W (IHF, 8/6/4/2 Ω).
    • HDMI Interface: Supports standard, enhanced, or high-definition video, including 1080p video signal transmission.
    • D/A converter: Features a 192-kHz/24-bit D/A converter.
    • Video Section: Composite video signal level is 1 Vp-p/75 Ω, and Component video signal level is 1 Vp-p/75 Ω (Y), 0.7 Vp-p/75 Ω (PB/PR). Signal to Noise Ratio is 50 dB or more.
    • FM Section: Tuning range for U.S.A. and Canada models is 87.5 to 107.9 MHz.
    • AM Section: Tuning range for U.S.A. and Canada models is 530 to 1710 kHz.
    • Power Supply: For U.S.A. and Canada models, it is 120 V AC, 60 Hz.
    • Power Consumption: 240 W/320 VA for U.S.A. and Canada models. Standby Power Consumption is 0.8 W (Except Asia and General models).
    • Dimensions (W x H x D): 435 x 151 x 318 mm (17-1/8" x 5-15/16" x 12-1/2").
    • Weight: 8.0 kg (17 lbs 10 oz).

    For more information, see pages 4 and 63 of the manual.
    Was this helpful?
  • How many watts per channel does the Yamaha RX-V363 provide?

    The Yamaha RX-V363 receiver provides a Minimum RMS output power (1 kHz, 0.9% THD, 6 Ω) of 100 W/ch for the Front, Center, and Surround channels. For U.S.A. and Canada models, the Dynamic Power (IHF, 8/6/4/2 Ω) is 110/130/160/180 W.


    For more information, see pages 4 and 63 of the manual.
    Was this helpful?
  • How do I adjust the speaker levels on my Yamaha RX-V363 receiver?

    You can adjust the output level of each speaker while listening to a music source:

    1. Press the AMP button and then repeatedly press LEVEL to select the speaker you want to adjust.
    2. Press 7/▷ on the remote control to adjust the speaker output level. The control range is from -10 dB to +10 dB. Alternatively, you can manually adjust speaker levels in the set menu:
    3. Navigate to the 1 SOUND MENU in the set menu.
    4. Select "B)SP LEVEL" to adjust the output level of each speaker. The control range is -10 to +10 dB, with a control step of 1 dB.

    For more information, see pages 35 and 47 of the manual.
    Was this helpful?
  • How do I reset the remote control for my Yamaha RX-V363?

    To reset all remote control codes to their initial factory settings, follow these steps:

    1. While pressing and holding the AMP button, press the AV POWER button for more than 3 seconds.
    2. Enter the code number "9981" using the numeric buttons (0 to 9). "RemoteSetup OK" will appear, and the remote control codes previously set will be cleared and reset to the initial factory settings.

    For more information, see page 54 of the manual.
    Was this helpful?
  • How do I switch my Yamaha RX-V363 receiver to stereo mode?

    To switch your Yamaha RX-V363 receiver to stereo mode, you can select the "2ch Stereo" sound field program. This program downmixes multi-channel sources to 2 channels or plays back 2-channel sources as they are. You can find this option under the Music Disc Listening SCENE template or directly select the "2ch Stereo" sound field program.


    For more information, see pages 29 and 37 of the manual.
    Was this helpful?
  • What should I do if my Yamaha RX-V363 receiver shows an internal error?

    If your Yamaha RX-V363 receiver shows an internal error message during the automatic setup procedure:

    1. The error message (e.g., "NOISY") will appear in the front panel display.
    2. After a few seconds, choices like "RETRY" or "EXIT" will appear.
    3. Press the ENTER button to select "RETRY" to retry the AUTO SETUP procedure, or "EXIT" to exit. For details on specific error messages, refer to the "AUTO SETUP" section in the Troubleshooting guide.
    Was this helpful?
  • What audio formats does the Yamaha RX-V363 receiver support?

    The Yamaha RX-V363 receiver supports the following audio formats:

    • Dolby Digital: A digital surround sound system with 5.1-channels.
    • Dolby Pro Logic/Dolby Pro Logic II: An improved technique to decode existing Dolby Surround sources into 5-channel playback.
    • DTS decoder: For DTS digital surround sound.
    • PCM (Pulse Code Modulation): For digital audio signals, supporting up to 96 kHz sampling frequency for digital input jacks.

    For more information, see pages 4, 15 and 61 of the manual.
    Was this helpful?
  • What types of video inputs does the Yamaha RX-V363 have?

    The Yamaha RX-V363 receiver has the following types of video inputs:

    • HDMI jacks (High-Definition Multimedia Interface) for standard, enhanced, or high-definition video, including 1080p signal transmission.
    • COMPONENT VIDEO jacks for component video signals (Y, PB, PR).
    • VIDEO jacks for composite video signals.
    • VIDEO AUX jacks on the front panel for connecting devices like game consoles or video cameras.

    For more information, see pages 11, 15 and 20 of the manual.
    Was this helpful?
  • What devices are compatible with the Yamaha RX-V363 receiver?

    The Yamaha RX-V363 receiver is compatible with various audio and video components, including:

    • Video Components: DVD players, TV monitors, cable TV/satellite tuners, DVD recorders, game consoles, and video cameras. Connections can be made via HDMI, COMPONENT VIDEO, VIDEO (composite), and VIDEO AUX jacks.
    • Audio Components: CD players, MD recorders, multi-format players, and external decoders. Connections can be made via AUDIO (analog), DIGITAL INPUT COAXIAL, and DIGITAL INPUT OPTICAL jacks, as well as MULTI CH INPUT jacks.
    • Antennas: FM and AM antennas for radio reception.
    Was this helpful?
  • How do I disable sleep mode on my Yamaha RX-V363 receiver?

    To disable the sleep mode, press the SLEEP button on the remote control repeatedly until "SLEEP OFF" appears in the front panel display. You can also cancel the sleep timer setting by pressing the STANDBY/ON button to set the unit to the standby mode.


    For more information, see page 36 of the manual.
    Was this helpful?
  • Can I use headphones with the Yamaha RX-V363 receiver?

    Yes, you can use headphones with the Yamaha RX-V363 receiver. Connect a pair of headphones with a stereo analog audio cable plug to the PHONES jack on the front panel. When headphones are connected, no signals are output at the speaker terminals, and all Dolby Digital and DTS audio signals are mixed down to the left and right headphone channels. If a sound field program is selected, SILENT CINEMA mode is automatically activated.


    For more information, see page 33 of the manual.
    Was this helpful?
Need help?

Need help?

Do you have a question about the RX-V363 and is the answer not in the manual?

Questions and answers

Related Manuals for Yamaha RX-V363

Summary of Contents for Yamaha RX-V363

  • Page 1 RX-V363 AV Receiver OWNER’S MANUAL MANUAL DE INSTRUCCIONES...
  • Page 2 12 Only voltage specified on this unit must be used. Using this unit with a higher voltage than specified is dangerous and may cause fire, damage to this unit, and/or personal injury. Yamaha will not be held responsible for any damage resulting from use of this unit with a voltage other than specified.

  • Page 3: Table Of Contents

    Contents INTRODUCTION ADVANCED OPERATION Features ..............2 Set menu..............42 Getting started ............3 Using set menu ............43 1 SOUND MENU............ 44 Quick start guide ............ 4 2 INPUT MENU............47 Preparation: Check the items ........4 3 OPTION MENU........... 49 Step 1: Set up your speakers........

  • Page 4: Features

    Surround: 100 W/ch SCENE select function ◆ Preset SCENE templates for various situations ◆ SCENE template customizing capability “SILENT CINEMA” is a trademark of Yamaha Corporation. Decoders and DSP circuits ◆ Proprietary Yamaha technology for the creation of multi-channel surround sound ◆...

  • Page 5: Getting Started

    Getting started Getting started ■ Checking the supplied accessories ■ Installing batteries in the remote control Check that you received all of the following parts. ❏ Remote control ❏ Batteries (2) (AAA, R03, UM-4) ❏ AM loop antenna ❏ Indoor FM antenna ❏...

  • Page 6: Quick Start Guide

    Quick start guide Quick start guide The following steps describe the easiest way to enjoy Preparation: Check the items DVD movie playback in your home theater. Front right Prepare the following items. speaker Video monitor Subwoofer ❏ Front left Speakers Surround right speaker speaker...

  • Page 7: Step 1: Set Up Your Speakers

    Quick start guide Be sure to connect the left channel (L), right channel Step 1: Set up your speakers (R), “+” (red) and “–” (black) properly. Front speakers Place your speakers in the room and connect them to this unit. Loosen Insert Tighten...

  • Page 8: Step 2: Connect Your Dvd Player And Other Components

    Quick start guide Step 2: Connect your DVD player Connect the video cable to the video input and other components jack on your video monitor and the VIDEO MONITOR OUT jack on this unit. Video monitor ANTENNA SPEAKERS AV receiver SURROUND CENTER FRONT B...

  • Page 9: Step 3: Turn On The Power And Press Scene 1 Button

    Press PSCENE 1. “DVD Movie Viewing” appears in the front panel If you connect a Yamaha product that has capability of the display, and this unit automatically optimize own SCENE control signals, this unit can automatically activate the status for the DVD playback.

  • Page 10: What Do You Want To Do With This Unit

    Quick start guide What do you want to do with this Notes unit? You must connect a cable TV or a satellite tuner to this unit in advance. See page 16 for details. You need to connect the supplied FM and AM antennas to this ■...

  • Page 11: Connections

    Connections Connections Rear panel ANTENNA SPEAKERS SURROUND CENTER FRONT B DTV/CBL HDMI COMPONENT VIDEO DTV/CBL MONITOR DIGITAL INPUT VIDEO DTV/CBL MONITOR UNBAL. OPTICAL MULTI CH INPUT AUDIO OUTPUT DTV/CBL FRONT SURROUND CENTER (PLAY) CD-R (REC) DTV/ WOOFER COAXIAL SUBWOOFER FRONT A Name See page COMPONENT VIDEO jacks...

  • Page 12: Placing Speakers

    Subwoofer (SW) The use of a subwoofer with a built-in amplifier, such as the Yamaha Active Servo Processing Subwoofer System, is effective not only for reinforcing bass frequencies from any or all channels, but also for high fidelity sound reproduction of the LFE (low-frequency effect) channel included in Dolby Digital and DTS sources.

  • Page 13: Connecting Speakers

    Connections Connecting speakers Be sure to connect the left channel (L), right channel (R), “+” (red) and “–” (black) properly. If the connections are faulty, this unit cannot reproduce the input sources accurately. Caution • Use speakers with the specified impedance shown on the rear panel of this unit. •...

  • Page 14: Connecting To The Front A Terminals

    Connections ■ Before connecting to the SPEAKERS ■ Connecting to the FRONT B, CENTER, terminal and SURROUND terminals A speaker cord is actually a pair of insulated cables running side by side. Cables are colored or shaped differently, perhaps with a stripe, groove or ridges. Connect the striped (grooved, etc.) cable to the “+”...

  • Page 15: Information On Jacks And Cable Plugs

    Connections Information on jacks and cable plugs Audio jacks and cable plugs Video jacks and cable plugs COMPONENT VIDEO AUDIO DIGITAL AUDIO DIGITAL AUDIO VIDEO COAXIAL OPTICAL (White) (Red) (Orange) (Yellow) (Green) (Blue) (Red) Left and right Coaxial Optical Composite Component analog audio digital audio...

  • Page 16: Information On Hdmi

    Connections Information on HDMI™ Audio signals input at the HDMI jack are not output from any speaker terminals but output from the connected video monitor. To enjoy the sound from speakers connected to this unit, – make an analog or digital connection besides the HDMI connection (see page 16). –...

  • Page 17: Connecting Video Components

    Connections Connecting video components You can also connect a video monitor, DVD player, digital TV, Make sure that this unit and other and cable TV to this unit using the HDMI or COMPONENT components are unplugged from the VIDEO connection (see page 16). AC wall outlets.
  • Page 18 Connections ■ Connecting to the HDMI or COMPONENT VIDEO jacks You can enjoy high-quality pictures by connecting your video monitor and video source components to this unit using HDMI or COMPONENT VIDEO connections. Note Be sure to connect your video components in the same way you connect your video monitor to this unit. For example, if you connect your video monitor to this unit using an HDMI or COMPONENT VIDEO connection, connect your video components to this unit using the HDMI or COMPONENT VIDEO connection.

  • Page 19: Connecting Audio Components

    Connections Connecting audio components ■ Connecting a CD player and a CD recorder/MD recorder Make sure that this unit and other Note components are unplugged from the AC wall outlets. When you connect your CD player via analog and digital connection, priority is given to the signal input at the DIGITAL INPUT jack.

  • Page 20: Connecting To The Video Aux Jacks On The Front Panel

    Consult the nearest authorized “V-AUX” as the input source. Yamaha dealer or service center about outdoor antennas. • The audio signals input at the PORTABLE mini jack take • The AM loop antenna should always be connected, even if an priority over the ones input at the AUDIO L/R jacks.

  • Page 21: Connecting The Power Cable

    Connections Connecting the wire of the AM loop antenna Connecting the power cable Open the Insert Close the lever lever Once all connections are complete, plug the power cable into the AC wall outlet. Power cable The wire of the AM loop antenna does not have any polarity and you can connect either end of the wire to AM or GND terminal.

  • Page 22: Front Panel Display

    Connections Front panel display V-AUX DTV/CBL MD/CD-R TUNER VOLUME YPAO AUTO TUNED STEREO MEMORY SILENT CINEMA VIRTUAL PRESET NIGHT ENHANCER SLEEP MUTE DIGITAL L C R 1 Decoder indicator C NIGHT indicator Lights up when any of the decoders of this unit functions. Lights up when you select a night listening mode (see page 32).

  • Page 23: Using The Remote Control

    Connections ■ Using the remote control The remote control transmits a directional infrared ray. Be sure to aim the remote control directly at the remote control sensor on this unit during operation. 30º 30º Approximately 6 m (20 ft) 1 Infrared window Outputs infrared control signals.

  • Page 24: Optimizing The Speaker Setting For Your Listening Room (Ypao)

    Optimizing the speaker setting for your listening room (YPAO) Optimizing the speaker setting for your listening room (YPAO) This unit employs the YPAO (Yamaha Parametric Room Acoustic Optimizer) technology which lets you avoid troublesome listening-based speaker setup and achieves highly accurate sound adjustments automatically. The supplied optimizer microphone collects and this unit analyzes the sound your speakers produce in your actual listening environment.
  • Page 25 Optimizing the speaker setting for your listening room (YPAO) Press 4 AMP and then press 7 l / h to Once all measurement items successfully, select “AUTO”. “FINISH” appears in the front panel display. The speaker for which the result of the automatic Choices: AUTO, RELOAD, UNDO, DEFAULT setup appears automatically changes in order.
  • Page 26 Optimizing the speaker setting for your listening room (YPAO) ■ If an error screen appears Press 7 ENTER to confirm your selection. If this unit detects the potential problems, an error message appears in the front panel display during the “AUTO SETUP”...

  • Page 27: Selecting The Scene Templates

    SELECTING THE SCENE TEMPLATES Selecting the SCENE templates This unit is equipped with 12 preset SCENE templates for Press N INPUT l / h (or press 4 AMP and various situations of using this unit. As the initial factory setting, the following SCENE templates are assigned to then 7 l / h) to select the desired template.
  • Page 28 Selecting the SCENE templates ■ Which SCENE template would you like to select? Which source do you like to Which component do you Default SCENE SCENE templates play back? like for playback? buttons Video sources (DVD video, DVD Viewing Recorded video) DVD Movie Viewing DVD Live Viewing DVR Viewing...
  • Page 29 Selecting the SCENE templates ■ Preset SCENE template descriptions SCENE template CD Music Listening Features Select this SCENE template when you play back music discs on your CD player. Input source Playback mode 2ch Stereo DVD Viewing Radio Listening Select this SCENE template when you play back general contents (SCENE 4 as the default setting) on your DVD player.

  • Page 30: Creating Your Original Scene Templates

    Selecting the SCENE templates Creating your original SCENE Press 7 k / n to select the desired parameter of the SCENE template and then 7 l / h to templates select the desired value of the selected You can create your original SCENE templates for each parameter.

  • Page 31: Using Remote Control On The Scene Feature

    Selecting the SCENE templates Using remote control on the SCENE feature ■ Controlling the input source ■ Setting input source of the customized components in the SCENE mode SCENE template on the remote control You can operate both this unit and the input source If you customize the input source of the selected SCENE component by using the remote control.

  • Page 32: Playback

    PLAYBACK Playback Caution Rotate H VOLUME (or press I VOLUME +/–) Extreme caution should be exercised when you play to adjust the volume to the desired output level. back CDs encoded in DTS. If you play back a CD encoded in DTS on a DTS-incompatible CD player, Press K PROGRAM l / h (or press 4 AMP you will only hear some unwanted noise that may and then press 0 PROG l / h) repeatedly to...

  • Page 33: Selecting The Front Speaker Set

    Playback ■ Selecting the front speaker set Additional operations Press I SPEAKERS repeatedly to turn on or off ■ Using your headphones the set of front speakers connected to the FRONT A or FRONT B speaker terminals. Connect a pair of headphones with a stereo The active front speaker set changes as follows: analog audio cable plug to the PHONES jack on the front panel.
  • Page 34 Playback ■ Selecting audio input jacks Press 7 l / h to adjust the effect level while (AUDIO SELECT) This unit comes with a variety of input jacks. Use this “NIGHT:CINEMA” or “NIGHT:MUSIC” is feature (audio input jack select) to switch the input jack displayed in the front panel display.
  • Page 35 Playback ■ Adjusting speaker levels during ■ Displaying the signal information playback You can display the format, sampling frequency, channel, bit rate and flag data of the current input signal. You can adjust the output level of each speaker while listening to a music source.

  • Page 36: Using The Sleep Timer

    Playback ■ Using the sleep timer ■ Playing video sources in the background Use this feature to automatically set this unit to the standby mode after a certain amount of time. You can combine a video image from a video source with sound from an audio source.

  • Page 37: Sound Field Programs

    SOUND FIELD PROGRAMS Sound field programs This unit is equipped with a variety of precise digital • Sound field programs cannot be selected when the component connected to the MULTI CH INPUT jacks is selected as the decoders that allow you to enjoy multi-channel playback input source (see page 31).
  • Page 38 Sound field programs ■ Selecting decoders for 2-channel Initial settings are indicated in bold under each parameter. sources (surround decode mode) Signals input from 2-channel sources can also be played For Pop/Rock, Hall, Jazz, Game, TV Sports, back on multi-channels. Movie Spacious and Movie Dramatic: DSP level DSP LEVEL Press 4 AMP and then press L SUR.

  • Page 39: Enjoying Unprocessed Input Sources

    Sound field programs ■ Using sound field programs without surround speakers (Virtual CINEMA DSP) Virtual CINEMA DSP allows you to enjoy the CINEMA DSP programs without surround speakers by creating virtual speakers. If you set “SUR. LR” to “NONE” (see page 46), Virtual CINEMA DSP is automatically activated whenever you select a sound field program (see page 35).

  • Page 40: Fm/Am Tuning

    FM/AM TUNING FM/AM tuning There are 2 tuning methods: automatic and manual. Automatic tuning is effective when station signals are strong and there is no interference. If the signal from the station you want to select is weak, tune into it manually. You can also use the automatic and manual preset tuning features to store up to 40 stations.

  • Page 41: Automatic Preset Tuning

    FM/AM tuning Automatic preset tuning Manual preset tuning You can use the automatic preset tuning feature to store You can also store up to 40 stations (A1 to E8: 8 preset FM stations with strong signals up to 40 (A1 to E8: 8 station numbers in each of the 5 preset station groups) preset station numbers in each of the 5 preset station manually.

  • Page 42: Selecting Preset Stations

    FM/AM tuning Selecting preset stations Exchanging preset stations You can tune into any desired station simply by selecting You can exchange the assignments of two preset stations the preset station group and number under which it was with each other. The example below describes the stored.

  • Page 43: Recording

    RECORDING Recording Recording adjustments and other operations are performed from the recording components. Refer to the operating instructions for those components. Notes • When this unit is set to the standby mode, you cannot record between other components connected to this unit. •...

  • Page 44: Set Menu

    Set menu Set menu You can use the following parameters in set menu to adjust a variety of system settings and customize the way this unit operates. Change the initial settings (indicated in bold under each parameter) to reflect the needs of your listening environment.

  • Page 45: Signal Information

    Set menu Option menu 3 OPTION MENU Use this menu to manually adjust the optional system parameters. Parameter Features Page A)DISPLAY SET Adjusts the brightness of the front panel display. B)MEMORY GUARD Locks sound field program parameters and other set menu settings. C)AUDIO SELECT Designates the default audio input jack select setting mode for the input sources connected to the DIGITAL INPUT jacks when you turn on the power of this unit.

  • Page 46: Sound Menu

    Set menu 1 SOUND MENU Woofer section of a speaker is 16 cm (6.5 in) or larger: large Use this menu to manually adjust any speaker settings or Woofer section of a speaker is smaller than 16 cm compensate for video signal processing delays when using (6.5 in): small LCD monitors or projectors.
  • Page 47 Set menu ■ Speaker level LFE/Bass out BASS OUT B)SP LEVEL Use this feature to select the speakers that output the LFE Use this feature to manually adjust the output level of each (low-frequency effect) and the low-frequency signals. speaker. Choices: SWFR, FRNT, BOTH Control range: –10 to +10 dB Control step: 1 dB...
  • Page 48 Set menu ■ Speaker distance C)SP DISTANCE Press 7 k / n to select a frequency band and 7 l / h to adjust Use this feature to manually adjust the distance of each the selected frequency band. speaker and the delay applied to the respective channel. Ideally, each speaker should be the same distance from the Following is an example where “100Hz”...

  • Page 49: Input Menu

    Set menu ■ Audio settings G)AUDIO SET 2 INPUT MENU Use this feature to adjust the overall audio settings of this unit. Use this menu to reassign the input jacks, select the input Mute type MUTE TYP. mode or rename the input source. Use this feature to adjust how much the mute function ■...

  • Page 50: Multi Channel Input Setup

    Set menu ■ Input rename ■ Volume trim B)INPUT RENAME C)VOLUME TRIM Use this feature to change the name of the input source Use this feature to adjust the level of the signal input at that appears in the front panel display. each jack.

  • Page 51: Option Menu

    Set menu 3 OPTION MENU Use this menu to adjust the optional system parameters. ■ Display settings A)DISPLAY SET Dimmer DIMMER Use this feature to adjust the brightness of the front panel display. Control range: – 4 to 0 Control step: 1 •...

  • Page 52: Remote Control Features

    Remote control features In addition to controlling this unit, the remote control can also operate other audiovisual components made by Yamaha and other manufacturers. To control your TV or other components, you must set up the appropriate remote control code for each input source (see page 52).

  • Page 53: Controlling Other Components

    Remote control features ■ Controlling other components Press one of the input selector buttons ( ) or A to E buttons to control other components. You must set the appropriate remote control code for each input source in BAND LEVEL TITLE MENU VOLUME...

  • Page 54: Setting Remote Control Codes

    Use this feature to clear all the remote control codes previously set and reset all of them to the initial factory You may not be able to operate your Yamaha component even if a settings. Yamaha remote control code is preset as listed above. In this case, try setting another Yamaha remote control code.

  • Page 55: Advanced Setup

    Advanced setup Advanced setup ■ Tuner frequency step This unit has additional menus that are displayed in the front panel display. The advanced setup menu offers (Asia and General models only) additional operations to adjust and customize the way this Use this feature to set the tuner frequency step according unit operates.

  • Page 56: Troubleshooting

    Refer to the table below when this unit does not function properly. If the problem you are experiencing is not listed below or if the instruction below does not help, turn off this unit, disconnect the power cable, and contact the nearest authorized Yamaha dealer or service center. ■ General...
  • Page 57 Troubleshooting Problem Cause Remedy page No sound is heard “CENTER” in “SPEAKER SET” is set to Set “CENTER” to “SML” or “LRG”. from the center “NONE”. speaker. Some sound field programs do not output Try another sound field program. sounds from the center speaker. No sound is heard “SUR.
  • Page 58 Troubleshooting Problem Cause Remedy page The picture is The video source uses scrambled or disturbed. encoded signals to prevent dubbing. This unit suddenly The internal temperature is too high and Wait about 1 hour for this unit to cool down and then —...
  • Page 59 Troubleshooting During AUTO SETUP Error message Cause Remedy page NO FRONT L SP Front L/R channel signals are not detected. Check the front L/R speaker connections. NO FRONT R SP NO SUR.L SP A surround channel signal is not detected. Check the surround speaker connections.

  • Page 60: Resetting The System

    Troubleshooting ■ Remote control Problem Cause Remedy page The remote control Wrong distance or angle. The remote control functions within a maximum does not work nor range of 6 m (20 ft) and no more than 30 degrees function properly. off-axis from the front panel.

  • Page 61: Glossary

    Glossary Glossary ■ Audio information DTS Digital Surround DTS digital surround was developed to replace the analog Dolby Digital soundtracks of movies with a 5.1-channel digital sound Dolby Digital is a digital surround sound system that gives track, and is now rapidly gaining popularity in movie you completely independent multi-channel audio.

  • Page 62: Sound Field Program Information

    Based on a wealth of actually measured luminance signal is subtracted from the color signal. A data, Yamaha CINEMA DSP uses Yamaha original DSP monitor with component input jacks is required in order to technology to combine Dolby Pro Logic, Dolby Digital output component signals.

  • Page 63: Specifications

    Specifications Specifications AUDIO SECTION VIDEO SECTION • Minimum RMS Output Power for Front, Center, Surround • Signal Level Composite ..............1 Vp-p/75 Ω [U.S.A. and Canada models] 1 kHz, 0.9% THD, 8 Ω ..........100 W/ch Component ....1 Vp-p/75 Ω (Y), 0.7 Vp-p/75 Ω (P [Other models] •...

  • Page 64: Index

    INDEX Index ■ Numerics Connecting the FM antennas ....18 E-2:NO SURR.SP, Connecting the power cable ....19 Auto setup error message ....57 1 SOUND MENU ......42, 44 Connecting to the E-3:NOISY, 2 INPUT MENU ......42, 47 CENTER terminals ......12 Auto setup error message ....
  • Page 65 Signal information ........43 MEM.GUARD ........49 SIGNAL INGO ........43 ■ Memory guard ........49 SILENT CINEMA .......37 Yamaha Parametric Room Acoustic Movie Dramatic ........35 SILENT CINEMA indicator ....20 Optimizer ......... 22 Movie Spacious ........35 SLEEP indicator ........20 YPAO ..........22 MULTI CH INPUT jacks ......
  • Page 66 Utilizar el aparato con una tensión superior a la especificada resulta peligroso y puede producir un incendio, daños en el aparato y/o lesiones a las personas. Yamaha no se hará responsable de ningún daño debido al uso de este aparato con una tensión diferente de la especificada.

  • Page 67: Appendix

    Índice INTRODUCCIÓN FUNCIONAMIENTO AVANZADO Características ............2 Menú de configuración .........42 Primeros pasos ............3 Uso del menú de configuración ....... 43 1 SOUND MENU............ 44 Guía de inicio rápido ..........4 2 INPUT MENU............47 Preparación: Verifique los elementos......4 3 OPTION MENU...........

  • Page 68: Características

    Central: 100 W Surround: 100 W/canal Función de selección SCENE Preajuste de plantillas SCENE para varias situaciones “SILENT CINEMA” es una marca de fábrica de Yamaha Capacidad de personalización de plantilla SCENE Corporation. Decodificadores y circuitos DSP Tecnología Yamaha patentada para la creación de sonido surround de múltiples canales...

  • Page 69: Primeros Pasos

    Primeros pasos Primeros pasos Comprobación de los accesorios Instalación de las pilas en el mando a suministrados distancia Verifique que ha recibido todos los componentes siguientes. Mando a distancia Pilas (2) (AAA, R03, UM-4) Antena de cuadro de AM Antena de FM interior Micrófono optimizador VOLTAGE SELECTOR (Modelos de Asia y General solamente)
  • Page 70 Guía de inicio rápido Guía de inicio rápido Los pasos siguientes describen la forma más sencilla de Preparación: Verifique los elementos disfrutar de la reproducción de películas de DVD en su cine de casa. Prepare los elementos siguientes. Altavoz delantero Altavoz de derecho Altavoces...
  • Page 71 Guía de inicio rápido Asegúrese de conectar correctamente el canal Paso 1: Instalación de sus izquierdo (L), el canal derecho (R), “+” (rojo) y “–” (negro). altavoces Altavoces delanteros Coloque sus altavoces en la habitación y conéctelos a esta unidad. Aflojar Insertar Apretar...

  • Page 72: Guía De Inicio Rápido

    Guía de inicio rápido Paso 2: Conecte su reproductor Conecte el cable de vídeo al jack de entrada DVD y otros componentes de vídeo de su monitor de vídeo y al jack VIDEO MONITOR OUT de esta unidad. Monitor de vídeo ANTENNA SPEAKERS Receptor de AV...

  • Page 73: Paso 3: Conecte La Alimentación Y Pulse El Botón Scene 1

    Pulse PSCENE 1. Si conecta un producto Yamaha con capacidad para señales de “DVD Movie Viewing” aparece en el visualizador del control SCENE, esta unidad puede activar el componente e iniciar panel delantero, y esta unidad optimiza la reproducción automáticamente.

  • Page 74: Qué Quiere Hacer Con Esta Unidad

    Guía de inicio rápido ¿Qué quiere hacer con esta Notas unidad? Deberá conectar de antemano un sintonizador de TV por cable o de satélite a esta unidad. Vea la página 16 para conocer detalles. Personalización de las plantillas Debe conectar de antemano en esta unidad las antenas de FM y SCENE AM suministradas.

  • Page 75: Conexiones

    Conexiones Conexiones Panel trasero ANTENNA SPEAKERS SURROUND CENTER FRONT B DTV/CBL HDMI COMPONENT VIDEO DTV/CBL MONITOR DIGITAL INPUT VIDEO DTV/CBL MONITOR OPTICAL UNBAL. MULTI CH INPUT AUDIO OUTPUT DTV/CBL FRONT SURROUND CENTER (PLAY) CD-R (REC) DTV/ WOOFER COAXIAL SUBWOOFER FRONT A Vea la Nombre página...

  • Page 76: Colocación De Los Altavoces

    Altavoz de subgraves (SW) La utilización de un altavoz de subgraves con amplificador incorporado como, por ejemplo, el Yamaha Active Servo Processing Subwoofer System, no sólo es eficaz para reforzar las frecuencias de los graves de cualquier canal o todos ellos, sino que también lo es para reproducir sonido de alta fidelidad del canal LFE (efecto de frecuencia baja) incluido...

  • Page 77: Conexión De Altavoces

    Conexiones Conexión de altavoces Asegúrese de conectar correctamente el canal izquierdo (L), el canal derecho (R), “+” (rojo) y “–” (negro). Si las conexiones tienen defectos, esta unidad no podrá reproducir bien las fuentes de entrada. Precaución • Utilice altavoces con la impedancia especificada mostrada en el panel trasero de esta unidad. •...
  • Page 78 Conexiones Antes de conectar al terminal Conexión a los terminales FRONT B, SPEAKERS CENTER y SURROUND Un cable de altavoz consiste realmente en un par de cables aislados uno junto al otro. Los cables son de color o forma diferente, tal vez tienen una franja, ranura o resaltos. Conecte el cable con franja (ranurado, etc.) a los Rojo: positivo (+) Negro: negativo (–)

  • Page 79: Información Sobre Jacks Y Clavijas De Cables

    Conexiones Información sobre jacks y clavijas de cables Jacks de audio y clavijas de cables Jacks de vídeo y clavijas de cables COMPONENT VIDEO DIGITAL AUDIO DIGITAL AUDIO AUDIO VIDEO COAXIAL OPTICAL (Blanco) (Rojo) (Anaranjado) (Amarillo) (Verde) (Azul) (Rojo) Clavijas izquierda Clavija de Clavija de Clavija de...

  • Page 80: Información Activada Hdmi

    Conexiones Información activada HDMI™ Las señales de audio introducidas por el jack HDMI no salen por ningún terminal de altavoz, salen por el monitor de vídeo conectado. Para disfrutar del sonido de los altavoces conectados a esta unidad, – haga una conexión analógica o digital además de la conexión HDMI (vea la página 16). –...

  • Page 81: Conexión De Componentes De Vídeo

    Conexiones Conexión de componentes de vídeo También puede conectar un monitor de vídeo, reproductor DVD, Asegúrese de que esta unidad y otros TV digital y TV por cable a esta unidad usando la conexión componentes estén desenchufados de HDMI o COMPONENT VIDEO (vea la página 16). las tomas de CA.
  • Page 82 Conexiones Conexión a los jacks HDMI o COMPONENT VIDEO Puede disfrutar de imágenes de alta calidad conectando su monitor de vídeo y componentes de fuente de vídeo a esta unidad utilizando las conexiones HDMI o COMPONENT VIDEO. Nota Asegúrese de conectar sus componentes de vídeo de la misma forma que conecta su monitor de vídeo a esta unidad. Por ejemplo, si usted conecta su monitor de vídeo a esta unidad utilizando una conexión HDMI o COMPONENT VIDEO, conecte sus componentes de vídeo a esta unidad utilizando la conexión HDMI o COMPONENT VIDEO.

  • Page 83: Conexión De Componentes De Audio

    Conexiones Conexión de componentes de audio Conexión de un reproductor CD y una grabadora CD/grabadora MD Asegúrese de que esta unidad y otros componentes estén desenchufados de Nota las tomas de CA. Cuando conecte su reproductor CD a través de una conexión analógica y digital, tendrá...

  • Page 84: Conexión A Los Jacks Video Aux Del Panel Delantero

    Si tiene problemas con la recepción, Notas instale una antena exterior. Consulte al centro de servicio o concesionario Yamaha autorizado acerca de las antena • Para reproducir las señales de la fuente por estos jacks, exteriores.

  • Page 85: Conexión Del Cable De Alimentación

    Conexiones Conexión del cable de la antena de cuadro de AM Conexión del cable de alimentación Abra la Insertar Cierre la palanca palanca Una vez completadas las conexiones, enchufe el cable de alimentación en la toma de CA. Cable de alimentación El cable de la antena de cuadro de AM no tiene ninguna polaridad, pudiendo usted conectarlo por cualquiera de sus...

  • Page 86: Visualizador Del Panel Delantero

    Conexiones Visualizador del panel delantero V-AUX DTV/CBL MD/CD-R TUNER VOLUME AUTO TUNED STEREO MEMORY YPAO VIRTUAL SILENT CINEMA PRESET NIGHT SLEEP ENHANCER MUTE DIGITAL L C R 1 Indicador de decodificador C Indicador NIGHT Se enciende cuando funciona cualquier decodificador de Se enciende cuando se selecciona un modo de escucha esta unidad.
  • Page 87 Conexiones Utilización del mando a distancia El mando a distancia transmite un rayo infrarrojo direccional. Asegúrese de apuntar directamente el mando a distancia al sensor de mando a distancia de esta unidad durante el funcionamiento. 30º 30º 6 m aproximadamente 1 Ventana de infrarrojos Da salida a las señales de control infrarrojas.

  • Page 88: Optimización De Los Ajustes De Los Altavoces Para Su Habitación De Escucha (Ypao)

    Optimización de los ajustes de los altavoces para su habitación de escucha (YPAO) Esta unidad emplea la tecnología YPAO (Yamaha Parametric Room Acoustic Optimizer) para evitar tener que realizar el molesto ajuste de los altavoces basándose en la escucha del sonido y para poder hacer automáticamente unos ajustes del sonido muy precisos.
  • Page 89 Optimización de los ajustes de los altavoces para su habitación de escucha (YPAO) Pulse 4 AMP y luego pulse 7 l / h para Una vez hechas bien todas las mediciones, seleccionar “AUTO”. “FINISH” aparece en el visualizador del panel delantero.
  • Page 90 Optimización de los ajustes de los altavoces para su habitación de escucha (YPAO) Si aparece una pantalla de error Pulse 7 ENTER para confirmar su Si esta unidad detecta posibles problemas, durante el ajuste automático aparecerá un mensaje de error en el selección.

  • Page 91: Selección De Plantillas Scene

    SELECCIÓN DE PLANTILLAS SCENE Selección de plantillas SCENE Esta unidad está equipada con 12 plantillas SCENE de Pulse N INPUT l / h (o pulse 4 AMP y preajuste para varias situaciones de uso de esta unidad. Como ajuste inicial de fábrica se han asignado las luego 7 l / h) para seleccionar la plantilla siguientes plantillas SCENE a cada botón SCENE: deseada.
  • Page 92 Selección de plantillas SCENE ¿Qué plantilla SCENE quiere seleccionar? ¿Qué fuente quiere ¿Qué componente quiere Botones SCENE Plantillas SCENE reproducir? reproducir? predeterminados Fuentes de vídeo (vídeo DVD, video DVD Viewing grabado) DVD Movie Viewing DVD Live Viewing DVR Viewing Disos de música (CD, Music Disc Listening SA-CD o DVD-Audio) Disc Listening...
  • Page 93 Selección de plantillas SCENE Descripciones de plantillas SCENE de preajuste Plantilla SCENE CD Music Listening Características Seleccione esta plantilla SCENE cuando reproduzca discos de música en su reproductor CD. Fuente de entrada Modo de reproducción 2ch Stereo DVD Viewing Radio Listening Seleccione esta plantilla SCENE cuando reproduzca el contenido (SCENE 4 como ajuste predeterminado) general en su reproductor DVD.

  • Page 94: Creación De Sus Plantilas Scene Originales

    Selección de plantillas SCENE Creación de sus plantilas SCENE Pulse 7 k / n para seleccionar el parámetro originales deseado de la plantilla SCENE y luego 7 l / h para seleccionar el valor deseado Puede crear sus plantillas SCENE originales para cada del parámetro seleccionado.

  • Page 95: Utilización Del Mando A Distancia Con Scene

    Selección de plantillas SCENE Utilización del mando a distancia con SCENE Control de los componentes fuente de Ajuste de la fuente de entrada de la entrada en el modo SCENE plantilla SCENE personalizada en el mando a distancia Con el mando a distancia puede controlar esta unidad y el componente fuente de entrada.

  • Page 96: Reproducción

    REPRODUCCIÓN Reproducción Precaución Gire H VOLUME (o pulse I VOLUME +/–) Deberá tener mucho cuidado cuando reproduzca CDs para ajustar el volumen al nivel de salida codificados en DTS. Si reproduce un CD codificado en deseado. DTS en un reproductor CD incompatible con DTS, sólo oirá...

  • Page 97: Operaciones Adicionales

    Reproducción Selección del juego de altavoces delanteros Operaciones adicionales Pulse repetidamente I SPEAKERS para Uso de sus auriculares encender o apagar el juego de altavoces delanteros conectado a los terminales de Conecte un par de auriculares con clavija de altavoces FRONT A o FRONT B. cable de audio analógico o estéreo al jack El juego de altavoces delanteros activos cambia de la PHONES del panel delantero.
  • Page 98 Reproducción Selección de jacks de entrada de audio Pulse 7 l / h para ajustar el nivel del efecto (AUDIO SELECT) mientras “NIGHT:CINEMA” o Esta unidad dispone de una variedad de jacks de entrada. Use esta función (selección de jack de entrada de audio) “NIGHT:MUSIC”...
  • Page 99 Reproducción Ajuste de los niveles de los altavoces Visualización de información de la señal durante la reproducción Puede visualizar el formato, la frecuencia de muestreo, el canal, la velocidad de bits y los datos de bandera de la Puede ajustar el nivel de salida de cada altavoz mientras señal de entrada actual.
  • Page 100 Reproducción Utilización del temporizador para dormir Reproducción de fuentes de vídeo en el Utilice esta función para poner automáticamente esta fondo unidad en el modo de espera después de pasar ciento Puede combinar una imagen de una fuente de vídeo con el tiempo.

  • Page 101: Programas De Campos Acústicos

    PROGRAMAS DE CAMPOS ACÚSTICOS Programas de campos acústicos Esta unidad está equipada con una variedad de • Los programas de campo acústio no se pueden seleccionar cuando el componente conectado a los jacks MULTI CH decodificadores digitales precisos que le permiten INPUT está...
  • Page 102 Programas de campos acústicos Selección de decodificadores para Los ajustes iniciales se indican en negrilla bajo cada parámetro. fuentes de 2 canales (modo de decodificador surround) Para Pop/Rock, Hall, Jazz, Game, TV Sports, Las señales introducidas desde fuentes de 2 canales Movie Spacious y Movie Dramatic: también se pueden reproducir en múltiples canales.
  • Page 103 Programas de campos acústicos Uso de programas de campos acústicos sin altavoces surround (Virtual CINEMA DSP) Virtual CINEMA DSP le permite disfrutar de los programas CINEMA DSP sin altavoces surround porque puede crear altavoces virtuales. Si pone “SUR. LR” en “NONE” (vea la página 46), Virtual CINEMA DSP se activará...

  • Page 104: Sintonización De Fm/Am

    SINTONIZACIÓN DE FM/AM Sintonización de FM/AM Hay 2 métodos de sintonizar: automático y manual. La sintonización automática es eficaz cuando las señales de emisoras son intensas y no hay interferencias. Si la señal de la emisora que selecciona es débil, sintonícela manualmente. También puede utilizar las funciones de presintonización automática y manual para guardar hasta 40 emisoras.

  • Page 105: Presintonización Automática

    Sintonización de FM/AM Presintonización automática Presintonización manual Puede utilizar la función de presintonización automática También puede guardar manualmente hasta 40 emisoras para guardar hasta 40 emisoras de FM de señal intensa (A1 a E8: 8 números de emisoras presintonizadas en cada (A1 a E8: 8 números de emisoras presintonizadas en cada uno de los 5 grupos de emisoras presintonizadas).

  • Page 106: Selección De Emisoras Presintonizadas

    Sintonización de FM/AM Selección de emisoras Intercambio de emisoras presintonizadas presintonizadas Puede sintonizar simplemente cualquier emisora deseada Puede intercambiar las asignaciones de dos emisoras seleccionando el grupo de emisoras presintonizadas y el presintonizas entre ellas. El ejemplo de abajo describe el número bajo el cual fue guardada.

  • Page 107: Grabación

    GRABACIÓN Grabación Los ajustes de grabación y otras operaciones se realizan en los componentes de grabación. Consulte las instrucciones de manejo de esos componentes. Notas • Cuando esta unidad se ponga en el modo de espera, usted no podrá grabar entre otros componentes conectados a esta unidad. •...

  • Page 108: Menú De Configuración

    Menú de configuración Menú de configuración Para realizar una variedad de ajustes del sistema y personalizar el funcionamiento de esta unidad puede utilizar los parámetros siguientes del menú de configuración. Cambie los ajustes iniciales (en negrita debajo de cada parámetro) para reflejar las necesidades de su ambiente de escucha.

  • Page 109: Uso Del Menú De Configuración

    Menú de configuración Menú de opciones 3 OPTION MENU Use este menú para ajustar manualmente los parámetros del sistema opcionales. Parámetro Características Página A)DISPLAY SET Ajusta el brillo del visualizador del panel delantero. B)MEMORY GUARD Bloquea los parámetros de los programas de campos acústicos y otros ajustes del menú de configuración.

  • Page 110: Sound Menu

    Menú de configuración 1 SOUND MENU La sección del altavoz de graves de un altavoz es 16 cm o más: grande Use este menú para regular manualmente los ajustes de La sección del altavoz de graves de un altavoz es cualquier altavoz o compensar los retardos en el 16 cm o menos: pequeño procesamiento de las señales de vídeo cuando se usan...
  • Page 111 Menú de configuración Salida de LFE/graves BASS OUT Nivel de altavoces B)SP LEVEL Use esta función para seleccionar los altavoces que dan Use esta función para ajustar manualmente el nivel de salida al LFE (efecto de baja frecuencia) y a las señales de salida de cada altavoz.
  • Page 112 Menú de configuración Distancia de altavoces C)SP DISTANCE Pulse 7 k / n para seleccionar la banda de frecuencias y Utilice esta función para ajustar manualmente la distancia 7 l / h para ajustar la banda de frecuencia seleccionada. de cada altavoz y el retardo aplicado al canal respectivo. Lo ideal sería que cada altavoz estuviese a la misma A continuación se muestra un ejemplo en el que “100Hz”...

  • Page 113: Input Menu

    Menú de configuración Ajustes de audio G)AUDIO SET 2 INPUT MENU Use esta función para hacer los ajustes de audio generales de esta unidad. Utilice este menú para reasignar los jacks de entrada, Tipo de silenciamiento MUTE TYP. seleccionar el modo de entrada o cambiar los nombres de las fuentes de entrada.
  • Page 114 Menú de configuración Cambio de nombre de entrada Recorte de volumen C)VOLUME TRIM B)INPUT RENAME Use esta función para ajustar el nivel de la señal introducida en cada jack. Esto es útil para cuando usted Utilice esta función para cambiar el nombre de la fuente quiera balancear el nivel de cada fuente de entrada y evitar de entrada que aparece en el visualizador del panel los cambios repentinos en el volumen cuando se cambian...

  • Page 115: Option Menu

    Menú de configuración 3 OPTION MENU Use este menú para ajustar los parámetros del sistema opcionales. Ajustes de visualización A)DISPLAY SET Control de brillo DIMMER Use esta función para ajustar el brillo del visualizador del panel delantero. Margen de control: – 4 a 0 Paso de control: 1 •...

  • Page 116: Funciones Del Mando A Distancia

    Además de controlar esta unidad, el mando a distancia también puede controlar otros componentes audiovisuales hechos por Yamaha y otros fabricantes. Para controlar su TV u otros componentes deberá preparar el código de mando a distancia apropiado para cada fuente de entrada (vea la página 52).

  • Page 117: Control De Otros Componentes

    Funciones del mando a distancia Control de otros componentes Pulse uno de los botones selectores de entrada ( ) o A a E para controlar otros componentes. Deberá poner de antemano el código de mando a distancia apropiado para BAND LEVEL TITLE MENU VOLUME...

  • Page 118: Puesta De Los Códigos De Mando A Distancia

    Nota los ajustes de fábrica iniciales. Tal vez no pueda controlar su componente Yamaha aunque se Mientras pulsa y mantiene pulsado 4 AMP, pulse preajuste un código de fabricante Yamaha listado arriba. En este 2 AV POWER durante más de 3 segundos.

  • Page 119: Ajuste Avanzado

    Ajuste avanzado Ajuste avanzado Paso de frecuencias del sintonizador Esta unidad tiene menús adicionales que se visualizan en el visualizador del panel delantero. El menú de ajuste (Modelos de Asia y General solamente) avanzado ofrece operaciones adicionales para ajustar y Use esta función para establecer el paso de frecuencias del personalizar la forma en que funciona esta unidad.

  • Page 120: Solución De Problemas

    Consulte la tabla de abajo cuando esta unidad no funcione correctamente. Si el problema que usted tiene no está en la lista de abajo o las instrucciones no sirven de ayuda, apague esta unidad, desconecte el cable de alimentación y póngase en contacto con el centro de servicio o concesionario Yamaha autorizado. Generaliades...
  • Page 121 Solución de problemas Vea la Problema Causa Remedio página No se oye sonido del “CENTER” en “SPEAKER SET” está en Ponga “CENTER” en “SML” o “LRG”. altavoz central. “NONE”. Algunos programas de campos acústicos no Pruebe con otro programa de campo acústico. dan salida a sonidos por el altavoz central.
  • Page 122 Solución de problemas Vea la Problema Causa Remedio página La imagen está La fuente de vídeo utiliza señales cifradas distorsionada. y codificadas para evitar copiarlas. Esta unidad entra La temperatura interna es demasiado alta Espere 1 hora aproximadamente a que se enfríe la —...
  • Page 123 Solución de problemas Durante AUTO SETUP Vea la Mensaje de error Causa Remedio página NO FRONT L SP No se detectan señales de los canales Compruebe las conexiones de los altavoces delanteros Izquierdo/Derecho. delanteros Izquierdo/Derecho. NO FRONT R SP NO SUR.L SP No se detecta una señal de canal surround.

  • Page 124: (Al Final De Este Manual)

    Solución de problemas Mando a distancia Vea la Problema Causa Remedio página El mando a distancia Distancia o ángulo equivocados. El mando a distancia funcionará dentro de una no funciona bien. distancia de 6 m y sin exceder un ángulo de 30 grados a partir del eje central del panel delantero.
  • Page 125 Glosario Glosario Información de audio DTS Digital Surround DTS digital surround fue desarrollado para reemplazar las Dolby Digital pistas de sonido analógico de las peliculas por pistas de Dolby Digital es un sistema de sonido surround digital que sonido digital de 5.1 canales, y actualmente está ganando le proporciona un sonido de múltiples canales una gran popularidad en los cines de todo el mundo.
  • Page 126 Yamaha CINEMA Señal de vídeo compuesto DSP utiliza una tecnología DSP original de Yamaha para Con el sistema de señal de vídeo compuesto, la señal de combinar los sistemas Dolby Pro Logic, Dolby Digital y vídeo se compone de tres elementos básicos de imagen de...
  • Page 127 Especificaciones Especificaciones SECCIÓN DE AUDIO SECCIÓN DE VÍDEO • Potencia de salida RMS mínima para los altavoces delanteros, • Nivel de señal Compuesto ..............1 Vp-p/75 Ω central y surround Componente ....1 Vp-p/75 Ω (Y), 0,7 Vp-p/75 Ω (P [Modelos de EE.UU. y Canadá] 1 kHz, THD de 0,9%, 8 Ω...
  • Page 128 ÍNDICE ALFABÉTICO Índice alfabético Numéricos CENTER ..........44 DVD Movie Viewing ......27 Clavijas de cables de audio ....13 DVD Viewing ........27 1 SOUND MENU ......42, 44 Clavijas de cables de vídeo ....13 2 INPUT MENU ......42, 47 Colocación de los altavoces ....10 2ch Stereo ..........
  • Page 129 ....57 SCENE 2 ..........7 SCENE 3 ..........7 MANUAL SETUP ....... 42 SCENE 4 ..........7 MAX VOL........... 47 Yamaha Parametric Room Acoustic Selección de audio ........49 MEM.GUARD ........49 Optimizer ......... 22 Selección de emisoras Menú de configuración ......42 YPAO (Yamaha Parametric Room presintonizadas .........40...
  • Page 130 2 将本音响系统安装在通风，凉爽，乾燥，清洁的地方— 责任。 远离阳光直射，热源，振动，肮脏，潮湿和寒冷的地方。 请将本机放置在顶部最少留有余地 30 cm，左右最少留 13 为了防止雷击，在打雷闪电时，请将插头从墙上的电源 有余地 20 cm，后部最少留有余地 20 cm 的通风良好的 插座拔出。 地方。 14 不要试图修理或改造本机。当需要维修时，请与有资格 3 将本机远离其他电器，马达或变压器放置，以避免产生 的 Yamaha 维修人员联系。没有任何理由打开机壳。 蜂鸣噪声。 15 当计划长时间 （比如，假期）不使用本机时，请将电源 4 不要将本机突然从低温环境转移到高温环境，也不要将 插头从墙壁上的插座上拔下。 其置于高湿场所 （例如，放置有加湿器的房间） ，以防 16 在电源插座附近或容易插入电源插头的地方安装本机。 止机器内部结露。结露可能导致触电，火灾，机器损坏 17 在做出机器故障的结论之前，请务必参考通常操作的 甚至人员伤害。...
  • Page 131 开始 目录 前言 高级操作 特性 ........2 设置菜单 .......42 开始 ........3 使用设置菜单 ......43 1 SOUND MENU ......44 快速开始指南 ......4 2 INPUT MENU ......47 准备： 检查所需物品 ..... 4 3 OPTION MENU ......49 步骤 1: 设置您的扬声器 ....5 遥控器功能...
  • Page 132 中央扬声器： 100 W Laboratories 商标。 环绕声扬声器： 100 W/ch SCENE 选择功能 用于各种情形的预设 SCENE 模板 SCENE 模板定做功能 “SILENT CINEMA”是 Yamaha Corporation 的商标。 解码器和 DSP 电路 可以产生多声道环绕声音响的独有的 Yamaha 技术 Compressed Music Enhancer 模式 Dolby Digital 解码器 Dolby Pro Logic/Dolby Pro Logic II 解码器...
  • Page 133 开始 开始 检查提供的配件 安装遥控器电池 请检查您收到了下列所有的部件。 遥控器 干电池 (2) (AAA, R03, UM-4) AM 环形天线 室内 FM 天线 优化器麦克风 注 根据信号的不同，附件的形状稍有差异。 VOLTAGE SELECTOR （仅限亚洲和通用型号） 警告 打开电池舱盖。 在您将电源插头插入墙壁的交流电源之前，本机后 部面板上的 VOLTAGE SELECTOR 必须要根据您当地 请按照位于电池舱内侧的极性标记 (+ 和 -)，插 的主电压设置。 不妥当的 VOLTAGE SELECTOR 设置 将会损坏本机并可能造成火灾。 入两节随机附带的电池 （AAA, R03, UM-4） 。 根据当地的电压，使用平头螺丝刀选择开关位置...

  • Page 134: 快速开始指南

    快速开始指南 快速开始指南 以下步骤介绍如何在您的家庭影院欣赏 DVD 电影播放 准备： 检查所需物品 的最简单方法。 准备好下列物品。 右前扬声器 视频监视器 超低音扬声器 扬声器 左前扬声器 右环绕声扬声器 前扬声器 ......x 2 中央扬声器 ....... x 1 环绕声扬声器 ..... x 2 选择磁屏蔽的扬声器。 扬声器的配置要求至 少有两个前扬声器。 主动超低音扬声器 ....x 1 中央扬声器 请选择具有 RCA 输入插孔的主动超低音扬声 DVD 播放机 器。...
  • Page 135 快速开始指南 请确保正确连接左声道 （L） ，右声道 （R） ， 步骤 1: 设置您的扬声器 “+” （红）和 “-” （黑） 。 前扬声器 在室内安置您的扬声器并把它们连接到本机。 ANTENNA SPEAKERS 松开 插入 拧紧 SURROUND CENTER FRONT B DTV/CBL HDMI COMPONENT VIDEO DTV/CBL MONITOR DIGITAL INPUT VIDEO DTV/CBL MONITOR OPTICAL UNBAL. MULTI CH INPUT AUDIO OUTPUT DTV/CBL...
  • Page 136 快速开始指南 步骤 2: 连接您的 DVD 播放机和 连接视频缆线到您的视频监视器的输入插孔和本 其它装置 机的 VIDEO MONITOR OUT 插孔。 视频监视器 AV 接收机 ANTENNA SPEAKERS SURROUND CENTER FRONT B DTV/CBL HDMI COMPONENT VIDEO DTV/CBL MONITOR DIGITAL INPUT VIDEO DTV/CBL MONITOR OPTICAL UNBAL. MULTI CH INPUT AUDIO OUTPUT DTV/CBL FRONT SURROUND...
  • Page 137 钮的指示器熄灭。 关于 SCENE 功能 仅按下 SCENE 按钮，您就可以打开本机，呼出 SCENE 模板对应的自己喜欢的输入源以及声场程序，这些事 先都分配给 SCENE 按钮。 SCENE 模板由输入源和声场 程序的组合而成。 按 P SCENE 1。 如果您连接具有 SCENE 控制信号的 Yamaha 产品，本机可自 “DVD Movie Viewing”出现在前面板显示器中， 动开启组件机并播放。 有关详情请参阅 DVD 播放机的使用说 明书。 本机自动优化自己的状态，以适应 DVD 播放。 使用其他 SCENE 按钮 默认 SCENE 模板名称及说明...

  • Page 138: 您想使用本机做什么

    快速开始指南 您想使用本机做什么？ 注 您必须事先在本机上连接有线电视或卫星调谐器。有关详 情请参阅第 16 页。 定制 SCENE 模板 您必须事先连接附带的 FM 和 AM 天线到本机。 有关详情请 • 使用各种 SCENE 模板 第 25 页 参阅第 27 页。 您必须事先调谐到期望的电台。 关于调谐说明的详情， 请参阅第 53 到 56 页。 使用各种输入源 要得到最好的接收效果，请调节连接的 AM 环形天线的方 位，或调节室内 FM 天线端点的位置。 •...

  • Page 139: 后部面板

    连接 连接 后部面板 ANTENNA SPEAKERS SURROUND CENTER FRONT B DTV/CBL HDMI COMPONENT VIDEO DTV/CBL MONITOR DIGITAL INPUT VIDEO DTV/CBL MONITOR OPTICAL UNBAL. MULTI CH INPUT AUDIO OUTPUT DTV/CBL FRONT SURROUND CENTER (PLAY) (REC) CD-R DTV/ WOOFER COAXIAL FRONT A SUBWOOFER 名称...

  • Page 140: 放置扬声器

    80˚ 前左右扬声器 (FL 和 FR) 前扬声器用于主音源的声音加效果声音。 将这些扬声器放置在和理想收听位置等距处。 每个扬声器到视频监视器的 每边的距离应该是相同的。 中央扬声器 （C） 中央扬声器用于中央声道的声音 （对话，语音等） 。 如果因为某些原因不能使用中央扬声器，没有它也能用 此系统。 但是，要获得最佳效果，还是需要完整的系统。 环绕声左右扬声器 (SL 和 SR) 环绕声扬声器用于效果和环绕声。 超低音扬声器 (SW) 使用有内置放大器的超低音扬声器，例如 Yamaha 主动伺服处理超低音扬声器系统，不仅对加强来自任一或所 有声道的低音频率有效，而且对高保真再现包含在 Dolby Digital 和 DTS 音源内的 LFE （低频效果）声道也很 有效。 超低音扬声器的位置不是很要紧，因为低音并非是高度方向性的。 但最好将它放置在靠近前扬声器附 近。 将它略微朝向房间的中央，以减少墙的反射。...

  • Page 141: 连接扬声器

    连接 连接扬声器 请确保正确连接左声道 （L） ，右声道 （R） ， “+” （红）和 “-” （黑） 。 如果连接错误，本机将不能正确再 现输入的音源。 警告 使用的扬声器阻抗要符合本机背面板上所标示的数值。 • 在连接扬声器之前，请确认交流电源插头从墙壁插座上拔下。 • 请勿让裸露的扬声器导线互相接触或让它们接触到本机的任何金属部分。 这可能损坏本机和／或扬声器。 • 使用磁屏蔽扬声器。 如果此类型的扬声器仍然会对监视器造成干扰，请将扬声器远离监视器。 • 环绕声扬声器 前扬声器 （B） 右 左 右 左 中央扬声器 ANTENNA SPEAKERS SURROUND CENTER FRONT B DTV/CBL HDMI COMPONENT VIDEO DTV/CBL...
  • Page 142 连接 连接到 SPEAKERS 端子之前 连接到 FRONT B，CENTER 和 SURROUND 端子 扬声器导线实际上是一对并列的绝缘的导线。 导线的 颜色或形状不同，例如有条纹，凹槽或隆起。 将有条 纹 （凹槽等）的导线连接到本机和您的扬声器的 “+” （红色）端子。 将普通的那条导线连接到 “-” 红色 : 正极 （+） 黑色： 负极 （-） （黑色）端子。 从各个扬声器缆线端部剥去大约 10 mm 的绝缘皮，然 后拧紧裸露的导线以防短路。 10 mm 按下舌片。 将电线的裸露端插入该端子的孔中。 连接到 FRONT A 端子 松开舌片以固定电线。...

  • Page 143: 插孔和缆线插头的有关信息

    连接 插孔和缆线插头的有关信息 音频插孔和缆线插头 视频插孔和缆线插头 COMPONENT VIDEO AUDIO DIGITAL AUDIO DIGITAL AUDIO VIDEO COAXIAL OPTICAL ( 白色 ) ( 红色 ) ( 橘红色 ) ( 黄色 ) ( 绿色 ) ( 蓝色 ) ( 红色 ) 左右模拟音频 同轴数码音频 光学数码音频 复合视频缆线 分量视频缆线 缆线插头...
  • Page 144 连接 HDMI 的有关信息 从 HDMI 插孔输入的音频信号不能通过任何扬声器端子输出，但是可以通过所连接的视频监视器输出。 要从连接在本机的扬声器上欣赏音乐， - 在 HDMI 连接之外增加一个模拟或数码连接 （请参阅第 16 页） 。 - 默音所连接的视频监视器。 通过 HDMI 方式连接视频监视器和视频源组件机到本机的连接插孔，您就可以播放图像。 此时，从所连接的组件机 （比如 DVD 播放机等）输出的音频 / 视频信号被输出到所连接的视频监视器，只要 本机电源开启并设置到输入源 （DVD 或 DTV/CBL） 。 此外，可用的音频 / 视频信号取决于所连接的视频监视器的规格。 请参阅所连接的各装置的使用说明书。 HDMI 插孔和缆线插头 HDMI HDMI 缆线插头 •...

  • Page 145: 连接视频组件机

    连接 连接视频组件机 您也可以连接视频监视器，DVD 播放机，数码电视机和有线 电视机到本机的 HDMI 或 COMPONENT VIDEO 连接插孔 确认本机和其他装置没有连接到墙 （请参阅第 16 页） 。 壁上的交流电源插座。 连接视频监视器和 DVD 播放机 连接有线电视 / 卫星调谐器和 DVD 播放机 DTV/CBL DTV/CBL HDMI HDMI COMPONENT VIDEO COMPONENT VIDEO DTV/CBL MONITOR DTV/CBL MONITOR DIGITAL INPUT VIDEO DIGITAL INPUT VIDEO DTV/CBL MONITOR...
  • Page 146 连接 连接到 HDMI 或 COMPONENT VIDEO 端子 连接视频监视器和视频源组件机到本机的 HDMI 或 COMPONENT VIDEO 连接插孔，您就可以欣赏高质量的图像。 注 确保在本机上连接视频组件机的方法与连接视频监视器的方法相同。 例如，如果您将视频监视器通过 HDMI 或 COMPONENT VIDEO 连接到本机，请将其他视频组件机也通过 HDMI 或 COMPONENT VIDEO 连接到本机。 HDMI 连接 连接到 COMPONENT VIDEO 端子 从 HDMI 插孔输入的音频信号不能通过任何扬声器 端子输出，但是可以通过所连接的视频监视器输 视频监视器 出。 DVD 播放机 要从连接在本机的扬声器上欣赏音乐，...

  • Page 147: 连接音频组件机

    连接 连接音频组件机 连接 CD 播放机和 CD 刻录机 /MD 录音机 注 确认本机和其他装置没有连接到墙 当您连接 CD 播放机到模拟和数码连接插孔时，从 DIGITAL 壁上的交流电源插座。 INPUT 插孔输入的信号拥有优先权。 DIGITAL INPUT VIDEO DTV/CBL MONITOR OPTICAL UNBAL. MULTI CH INPUT AUDIO OUTPUT DTV/CBL FRONT SURROUND CENTER (PLAY) (REC) CD-R DTV/ WOOFER COAXIAL SUBWOOFER 音频输出...

  • Page 148: 连接到前面板上的 Video Aux 插孔

    端子。 警告 注 在进行连接之前，请务必减低本机和其他组件机的 音量。 • AM 环形天线应远离本机放置。 • 正确安装的室外天线提供比室内天线更清晰的接收。 如果 注 接收效果差，您可以安装室外天线。 有关室外天线情况， 请咨询离您最近的 Yamaha 经销商或服务中心。 • 要在这些插孔再现音源信号，请选择 “V-AUX”作为输入 • AM 环形天线应始终连接，即使本机连接了一个室外 AM 天 音源。 线。 • 从PORTABLE微型插孔输入的音频信号优先于从AUDIO L/R插 孔输入的信号。 外部 AM 天线 AM 环形天线 使用 5 到 10 m 的塑料覆皮...

  • Page 149: 连接电源线

    连接 连接 AM 环状天线的导线 连接电源线 打开舌片 插入 关闭舌片 一旦所有连接完成，将电源插头插入墙壁的交流电源 插座。 电源线 AM 环形天线不具有极性，所以可以连接任何一端到 AM 或 GND 端子。 组装附带的 AM 环形天线 到墙壁的交流电源插座 打开和关闭本机电源 打开本机 注 按下 A STANDBY/ON （或 D POWER） ，打开 根据机型不同，所提供的 AM 环形天线的类型也不同。 本机。 当您打开本机时，在本机能够再现声音之前将有 4 到 5 秒钟 延迟。...

  • Page 150: 前面板显示器

    连接 前面板显示器 V-AUX DTV/CBL MD/CD-R TUNER VOLUME YPAO AUTO TUNED STEREO MEMORY VIRTUAL SILENT CINEMA PRESET NIGHT SLEEP ENHANCER MUTE DIGITAL L C R 1 解码器指示器 C NIGHT 指示器 本机的任一解码器动作时点亮。 当您选择夜间收听模式时点亮 （请参阅第 32 页） 。 2 ENHANCER 指示器 D CINEMA DSP 指示器 当...
  • Page 151 连接 使用遥控器 遥控器发射一道有方向性的红外线光束。 在操作期间，请确保遥控器直接对准本机上的遥控器 传感器。 30º 30º 大约 6 m 1 红外线窗口 输出红外线控制信号。 将此窗口对准您想要操作的组 件机。 要为其他组件机设置遥控器代码，请参看请参阅第 52 页。 注 • 请勿水或其它液体洒在遥控器上。 • 请勿跌落遥控器。 • 请勿使遥控器处于或储存于下列情况中： - 高湿度的地方，例如浴室附近 - 高温度的地方，例如加热器或炉子附近 - 温度极低的地方 - 肮脏的地方 • 要为其他组件机设置遥控器代码，请参看请参阅第 52 页。...

  • Page 152: 为您的听音室优化扬声器设置 (Ypao)

    为您的听音室优化扬声器设置 (YPAO) 为您的听音室优化扬声器设置 (YPAO) 本机使用 YPAO (Yamaha Parametric Room Acoustic Optimizer) 技术，它可以帮您避免繁琐的听音环境的扬 声器设置，并自动获得高准确度的音响调节。 随机提供的优化器麦克风可以收集并分析您的实际听音环境中 的扬声器产生的音响。 使用 AUTO SETUP 连接随机提供的优化器麦克风到前部面板上的 OPTIMIZER MIC 插孔。 注 OPTIMIZER MIC • 请注意，在 “AUTO SETUP”步骤中输出很响的测试音调是 TUNING AUTO/MAN'L 正常的。 • 要达到最佳效果，在 “AUTO SETUP”步骤进行时，请务必 保持房间尽量安静。如果有太多环境噪音，结果可能不令 VIDEO AUX VIDEO...
  • Page 153 为您的听音室优化扬声器设置 (YPAO) 按 4 AMP 选择 “AUTO”然后按 7 l / h。 一旦所有测量项目成功， “FINISH”出现在前面 板显示器中。 选择： AUTO, RELOAD, UNDO, DEFAULT 自动设置结果出现的扬声器自动依次改变。 要自动运行整个 “AUTO SETUP”步骤，选择 • “AUTO” 。 扬声器和收听位置之间的距离 要再装入最后的 “AUTO SETUP”设置并且不考 • 虑先前设置，请选择 “RELOAD” 。 要取消最后的 “AUTO SETUP”设置并且恢复先 • FL: 3.3m 前设置，请选择...
  • Page 154 为您的听音室优化扬声器设置 (YPAO) 如果出错屏幕出现 按 7 ENTER 确认选择。 如果本机探测到潜在的问题时，在自动设置过程中， 前面板显示器出现错误讯息。 “AUTO SETUP”显示出现在前面板显示器中。 有关每条错误信息的详情，请参阅第 56 页上的 “故 障排除”的 “AUTO SETUP”一节。 按 H MENU 以退出 “SET MENU” 。 从本机断开优化器麦克风。 NOISY 优化器麦克风对热很敏感。 将其远离直射阳光并 且不要放置在本机的顶部。 数秒钟后，以下选项出现。 按下 7 l / h 选择 “RETRY”或 “EXIT” ，然后按下 7 ENTER。 •...

  • Page 155: 选择 Scene 模板

    选择 SCENE 模板 选择 SCENE 模板 本机具有 12 种预设 SCENE 模板，可用于各种不同场 按 N INPUT l / h( 或按 4 AMP 然后按 合。 在工厂初始设置，以下 SCENE 模板被分配给各个 SCENE 按钮： 7 l / h)，选择期望的模板。 SCENE 1: DVD Movie Viewing INPUT SCENE 2: Music Disc Listening SCENE 3: TV Viewing SCENE 4: Radio Listening 前面板...
  • Page 156 选择 SCENE 模板 您期望选择哪个 SCENE 模板？ 您期望播放哪个音像源？ 您期望用哪个装置来播放？ SCENE 模板 默认 SCENE 按钮 视频源 DVD Viewing （DVD 视频，录制的视频） DVD Movie Viewing DVD Live Viewing DVR Viewing 音乐碟片 Music Disc Listening (CD, SA-CD 或 DVD-Audio) Disc Listening CD Listening CD Music Listening 广播节目...
  • Page 157 选择 SCENE 模板 预设 SCENE 模板详情 SCENE 模板 CD Music Listening 特性 当您在 CD 播放机上播放音乐碟片时选择此 SCENE 模板。 输入源 播放模式 2ch Stereo DVD Viewing Radio Listening （SCENE 4 作为默认设置） 当您在 DVD 播放机上播放一般 DVD 时选择此 SCENE 模板。 当您欣赏 FM 或 AM 广播节目时选择此 SCENE 模板。 STRAIGHT TUNER Music Enh.

  • Page 158: 建立自己独特的 Scene 模板

    选择 SCENE 模板 建立自己独特的 SCENE 模板 按下 7 k/n，选择 SCENE 模板中期望的参数，然 后 7 l / h，改变选择的参数值。 通过编辑预设的 SCENE 模板，您可以制作自己独特的 您可以调节 SCENE 模板的以下参数 : SCENE 按钮。 您可以参考预设的 12 个 SCENE 模板， 制作自己独特的 SCENE 模板。 输入源组件机 • 定制预设 SCENE 模板 有效的声场程序或 STRAIGHT 模式 •...

  • Page 159: 在 Scene 功能上使用遥控器

    选择 SCENE 模板 在 SCENE 功能上使用遥控器 在 SCENE 模式控制输入源装置 在遥控器上设置定制的 SCENE 模板的输入源 使用遥控器，您可以操作本机和输入源装置双方。 在 如果您定制了选择的 SCENE 模板的输入源，您必须在 高级配置，您必须为各个输入源设置妥当的遥控器 遥控器上设置该 SCENE 模板的输入源，以便正确地操 代码 （请参阅第 52 页） 。 作输入源装置。 按遥控器上期望的 5 SCENE。 按住 5 SCENE 按钮和期望的输入选择按钮 ( 3 ) 3 秒钟。 在下图的 * 区域，按下期望的按钮，来控制所选 择的...

  • Page 160: 基本操作

    播放 播放 警告 旋转 H VOLUME（或按下 I VOLUME +/–） ，调 当您播放以 DTS 编码的 CD 时，务必遵循严重警 节音量到期望的输出水平。 告。 如果您在不兼容 DTS 的 CD 播放机上播放以 DTS 编码的 CD，您将只能听到一些您不想听的噪 反复按 K PROGRAM l / h（或按 4 AMP， 音，并且可能会损坏您的扬声器。 请检查您的 CD 然后按 0 PROG l / h） ，选择期望的声场 播放机是否支持以...

  • Page 161: 其他操作

    播放 选择前扬声器组 其他操作 反复按下 I SPEAKERS，打开或关闭连接到后部 使用您的耳机 面板上的 FRONT A 或 FRONT B 端子上的这组前扬声 器。 将具有立体声模拟音频缆线插头的耳机连接到前面板 有效的前扬声器组变化如下： 上的 PHONES 插孔。 FRONT A FRONT B VOLUME 熄灭 STANDBY OPTIMIZER MIC EDIT PRESET/TUNING A/B/C/D/E TUNING AUTO/MAN'L BAND PRESET/TUNING MEMORY SCENE 注 VIDEO AUX PROGRAM INPUT VIDEO...
  • Page 162 播放 选择视频输入插孔 (AUDIO SELECT) 本机带有一系列输入插孔。 当多个插孔被指定给一个 在 “NIGHT:CINEMA”或 “NIGHT:MUSIC”显示在 输入源时，使用该性能 （音频输入插孔选择）切换指 前面板时，按下 7 l / h 以调节效果水平。 定给一个输入源的输入插孔。 选择： MIN, MID, MAX 最小压缩时选择 “MIN” 。 • 标准压缩时选择 “MID” 。 • 我们建议，在大多数情况下设置音频输入插孔选择到 • 最大压缩时选择 “MAX” 。 “AUTO” 。 • • 您可以使用 “OPTION MENU”的 “AUDIO SELECT”参数 （请参阅第...
  • Page 163 播放 在播放中调节扬声器水平 显示信号信息 当收听音乐声源时，您能调节每个扬声器的输出 您可以显示当前输入源的格式、取样频率、声道、 水平。 比特率以及标志数据等。 注 按 4 AMP，然后按遥控器的 H MENU。 此操作将覆盖在 “SP LEVEL” （请参阅第 45 页）中进行的 “AUTO SETUP”出现在前面板显示器中。 水平调节。 ;AUTO SETUP 按下 4 AMP，然后反复按下 6 LEVEL，选择您 期望调节的扬声器。 反复按下 7 k / n，选择 “SIGNAL INFO” ，然后 按下 7 ENTER。 显示...
  • Page 164 播放 使用睡眠定时器 在背景中播放视频源 使用此特性以自动设置本机在一定时间之后进入待机 您能将视频源中的视频图像和音频源中的声音进行合 模式。 并。 例如，您能在视频监视器中观赏来自视频源的美 丽风景的同时，欣赏古典音乐。 按下 4 AMP，然后反复按下 O SLEEP，设置时间 按下遥控器上的输入选择按钮 ( 3 ) 以选择一个视频 量。 源，然后选择一个音频源。 每次您按 O SLEEP，前面板显示器如下改变。 SLEEP 120min SLEEP 90min MD/CD-R TUNER 音频源 SLEEP OFF SLEEP 30min SLEEP 60min DTV/CBL 视频源 当您切换睡眠定时器的时间量时，SLEEP 指示器闪 烁。...

  • Page 165: 声场程序

    声场程序 声场程序 本机配备有一系列的精确数码解码器，使您能欣赏来 • 当连接到 MULTI CH INPUT 插孔的组件机被选择为输入源 自几乎任何立体声或多声道声源的多声道播放。 （请参阅第 31 页）时，音场程序不能被选择。 • 当输入的PCM信号的取样率高于48 kHz时， 本机自动设置到 “STRAIGHT”模式 ( 请参阅第 37 页 )。 按 K PROGRAM l / h ( 或按 4 AMP，然后反 • 当输入源的取样频率高于 96 kHz 时，本机将不对其使用任 复按 0 PROG l / h)。 何声场程序。...
  • Page 166 声场程序 为 2 声道音源选择解码器 各参数的初始设置以黑体字表示。 ( 环绕声解码器模式 ) 双声道声源输入的信号也可以在多声道上播放。 对于 Pop/Rock, Hall, Jazz, Game, TV Sports, Movie Spacious 和 Movie Dramatic： 按 4 AMP，然后反复按 L SUR. DECODE，选择 DSP 水平 DSP LEVEL 解码器。 功能： 调节效果水平。 根据正在播放的音源的类型和您的个人喜好，您能从 选择： MIN, MID, MAX 下列解码器中选择。 对于...
  • Page 167 声场程序 没有环绕声扬声器时使用的声场程序 (Virtual CINEMA DSP) Virtual CINEMA DSP 使得您能在没有环绕声扬声器的 情况下，通过所产生的虚拟扬声器，享受 CINEMA DSP 程序。 如果您设置 “SUR. LR”到 “NONE” （请参阅第 46 页） ， 当选择一个声场程序时，Virtual CINEMA DSP 会自动开 启 （请参阅第 35 页） 。 注 在以下情况中，即使 “SUR. LR”设为 “NONE” （请参阅第 44 页） ，Virtual CINEMA DSP 也不会开启： - 当...

  • Page 168: Fm/Am 调谐

    FM/AM 调谐 FM/AM 调谐 有 2 种调谐方法： 自动和手动。 自动调谐在电台信号较强且无干扰时有效。 如果您想要选择的电台信号较 弱，请手动调谐该电台。 您也可以使用自动和手动设置调谐功能存储最多 40 个电台。 自动调谐 手动调谐 自动调谐在电台信号较强且无干扰时有效。 如果您想要选择的电台接收的信号较弱，请手动调谐 该电台。 反复按 N INPUT l / h，则 “TUNER”在前面 注 板显示器上出现。 手动调谐到一个 FM 电台会将调谐自动切换为单声道以增强 信号质量。 按 C BAND，选择接收波段 （FM 或 AM） 。 反复按 N INPUT l / h，则 “TUNER”在前面 按...

  • Page 169: 自动预设调谐

    FM/AM 调谐 自动预设调谐 手动预设调谐 您还可以使用自动或手动预设功能按次序储存最多 您手动最多也可以存储 40 个电台 （A1 到 E8： 5 个预 40 个信号较强的 FM 电台 （A1 到 E8: 5 个预设组， 设电台群组中的每个有 8 个预设电台号码） 。 每组 8 个预设电台） 。 您以后只要选择预设电台的 号码，就能轻易地唤出任意预设电台。 自动或手动调谐到一个电台。 有关调谐说明请参阅第 38 页。 反复按 N INPUT l / h，则 “TUNER”在前面 板显示器上出现。...

  • Page 170: 选择预设电台

    FM/AM 调谐 选择预设电台 交换预设电台 您只需选择储存的预设电台组和号码，就能调谐到任 您能将两个预设电台的分配位置互相交换。 下面的例 何一个想要的电台。 子说明了预设电台 “E1”和 “A5”互相交换的步骤。 通过使用 D A/B/C/D/E 和 E PRESET/ 当使用遥控器进行此操作时，按下 3 TUNER，选择 TUNING l / h 选择预设电台 “E1” 。 “TUNER”当作输入源。 参见本页 “选择预设电台” 。 反复按下 D A/B/C/D/E （或 7 A/B/C/D/E l / h） ， 按住...
  • Page 171 录制 录制 录制调节和其它操作是由录制组件机进行的。 请参阅那些组件机的使用说明书。 注 • 当本机设为待机模式时，您不能在连接到本机的其它组件机之间进行录制。 • TONE CONTROL（请参阅第 32 页）和 VOLUME 设置，扬声器水平（请参阅第 33 页）和声场程序（请参阅第 35 页）不影响录制 的材料。 • 连接到本机的 MULTI CH INPUT 插孔的信号源不能被录制。 • 在 DIGITAL INPUT 插孔输入的数码信号不会输出到模拟的 AUDIO OUT (REC) 插孔去用于录制。 因此， 如果您连接的信号源组 件机仅提供数码信号，您不能录制该输入源。 • 给出的输入源不是相同的 AUDIO OUT (REC) 声道上的输出。 •...

  • Page 172: 设置菜单

    设置菜单 设置菜单 您能使用设置菜单中的下列参数调节一系列系统设置并定制本机的操作方式。 改变初始设置 （在每个参数下 以粗体指示）以反映您的收听环境的需要。 自动设置 AUTO SETUP 使用此功能可以自动调节扬声器和系统参数 （请参阅第 22 页） 。 手动设置 MANUAL SETUP 使用此功能可以手动调节扬声器和系统参数。 音响菜单 1 SOUND MENU 使用此功能可以手动调节任意扬声器设置，改变系统输出声音的质量和音调，或在使用液晶显示监视器或投影 机时补偿视频信号处理滞后。 参数 特性 页 A)SPEAKER SET 选择每个扬声器的尺寸，低频信号输出的扬声器，分频频率以及连接在 FRONT B 端 子上的前扬声器的位置。 B)SP LEVEL 调节每个扬声器的输出水平。 C)SP DISTANCE 调节每个扬声器的距离。 D)CENTER GEQ 调节中央扬声器的音调质量。...

  • Page 173: 使用设置菜单

    设置菜单 任选菜单 3 OPTION MENU 使用此菜单可以手动调节可选的系统参数。 参数 特性 页 A)DISPLAY SET 调节前面板显示器的亮度。 B)MEMORY GUARD 锁定声场程序参数和其它设置菜单的设置。 C)AUDIO SELECT 指定打开本机电源时，连接在 DIGITAL INPUT 插孔的输入源的缺省音频输入插孔选 择的设置模式。 D)PARAM. INI 设置声场程序的所有参数到出厂初始设置。 信号信息 SIGNAL INFO 使用此功能可以检查音频信号信息 （请参阅第 33 页） 。 使用设置菜单 反复按下 7 k / n，然后按下 7 ENTER，选择 和进入期望的菜单。...
  • Page 174 设置菜单 1 SOUND MENU 扬声器的超低音扬声器部分为 16cm 或更大 : 大 扬声器的超低音扬声器部分小于 16cm: 小 使用此菜单可以手动调节任何扬声器设置，或在使用液 晶显示监视器或投影机时补偿视频信号处理延时。 前扬声器 FRONT 选择： LARGE, SMALL 扬声器设置 A)SPEAKER SET 当前扬声器大时 使用此功能可以手动调节任何扬声器设置。 选择 “LARGE” （大） 。 FRONT B 扬声器设置 FRONT B 当前扬声器小时 使用此特性以选择连接到 FRONT B 端子的前扬声器的 选择 “SMALL” （小） 。 位置。...
  • Page 175 设置菜单 扬声器水平 LFE/ 低音输出 BASS OUT B)SP LEVEL 使用此功能手动调节各扬声器的输出水平。 使用该功能选择输出 LFE （低频效果）和低频信号扬 控制范围： -10 到 +10 dB 声器。 控制步距： 1 dB 选择： SWFR, FRNT, BOTH 初始设置： 0 dB 如果您不满意扬声器发出的低音，您可以根据自己的喜好改 SP LEVEL 被调节的扬声器 变这些设置。 左前扬声器 当本机上连接一个超低音扬声器，且您期望得到自 然的低音 右前扬声器 选择 “SWFR” （超低音扬声器） 。 LFE 信号以及设 中央扬声器...
  • Page 176 设置菜单 扬声器距离 C)SP DISTANCE 按下 7 k / n，选择频率波段；按下 7 l / h，调节选择 使用此特性以手动调节每个扬声器的距离，以及施加 的频率波段。 到相应声道的滞后。 理想的情况是，每个扬声器应该 和主要收听位置的距离是相同的。 但是，这在大多数 以下显示是当 “100Hz”被选择为频段时的示例。 的家庭情况下是不可能的。 因此，必须给每个扬声器 施加一定数量的滞后，使得所有声音到达收听位置时 的时间相同。 100Hz--||-- 单位 UNIT 选择： meters (m), feet (ft) 测试音 TEST 初始设置： 使用该功能，在收听测试音调的同时，进行 [ 美国和加拿大型号 ]： feet (ft) “CENTER GEQ”的调节。...
  • Page 177 设置菜单 音频设置 G)AUDIO SET 2 INPUT MENU 使用该性能调节本机的整体音频设置。 默音类型 MUTE TYP. 使用此菜单可以再设置输入插孔，选择输入模式或重 新命名输入源。 使用该性能调节静音功能要减弱输出音量的程度 （请参阅第 31 页） 。 输入分配 选择： FULL, -20dB A)INPUT ASSIGN 选择 “FULL”所有音频输出完全默音。 • 如果本机的初始设置不能适应您的需要，使用该性能 选择 “-20dB” ，降低当前音量 20 dB。 • 根据所使用的组件机分配输入插孔。 改变下列的参数 音频滞后 A.DELAY 以重新分配相应的插孔并有效地连接更多的组件机。 一旦重新分配输入插孔，您就能通过 N INPUT l / h 使用该性能延迟声音输出，使它和视频影像同步。...
  • Page 178 设置菜单 输入重命名 音量修整 B)INPUT RENAME C)VOLUME TRIM 使用此特性以改变前面板显示器上的输入源名称。 使用此功能调节各插孔输入信号的水平。 该功能有助 于平衡各个输入源信号，从而避免在改变输入源时发 以下显示是当 “DVD”被改名为 “My DVD”时的 生的音量突变。 示例。 按下输入选择按钮 （ 3 ）之一，或 B MULTI CH IN， pDVD V-AUX DTV/CBL MD/CD-R TUNER 选择您期望调节水平的输入源。 My DVD 选择： CD, TUNER, MD/CD-R, DVD, DTV/CBL V-AUX, DVR, MULTI CH IN 控制范围：...

  • Page 179: Option Menu

    设置菜单 3 OPTION MENU 使用此菜单可以调节可选的系统参数。 显示设置 A)DISPLAY SET 调光器 DIMMER 使用此功能调节前面板显示器的亮度。 控制范围： - 4 到 0 控制步距： 1 按下 7 l 使得前面板显示器更暗。 • 按下 7 h 使得前面板显示器更亮。 • 存储器保护 B)MEMORY GUARD 存储器保护 MEM.GUARD 使用此特性以防止意外地改变 DSP 程序参数值和其它 系统设置。 选择： OFF, ON 选择...

  • Page 180: 遥控器功能

    遥控器功能 遥控器功能 除了控制本机之外，此遥控器还能操作其它的由 Yamaha 和其它厂商制造的视听组件机。 要操作您的电视机或 其他组件机时，您必须为各个输入源设置妥当的遥控器代码 （请参阅第 52 页） 。 操作本机，电视机，或其他组件机 控制本机 操作电视机 按 4 AMP 控制本机。 按下 3 DTV/CBL 操作电视机。 要操作电视机，请给 3 DTV/CBL 设置妥当的遥控器代码 （请参阅第 52 页） 。 POWER POWER STANDBY POWER POWER POWER STANDBY POWER MUTE MUTE...
  • Page 181 遥控器功能 控制其它组件机 按下输入选择器按钮 （ ）或 A 到 E 按钮之一，控 制其他组件机 。 您必须事先为各个输入源设置妥当的 遥控器代码 （请参阅第 52 页） 。 下表显示各个控制 BAND LEVEL TITLE MENU VOLUME 按钮的功能，这些控制按钮用来操作分配到各输入选 POWER POWER STANDBY POWER 择按钮的其他组件机。 请注意有些按钮可能不能正确 MUTE ENTER 操作选中的组件机。 MD/CD-R TUNER RETURN DISPLAY TV CH DTV/CBL V-AUX •...
  • Page 182 — — 使用该功能清除以前设置的所有遥控器代码，将其恢 复到工厂初始设置。 注 按住 4 AMP 不放，按下 2 AV POWER 保持大 即使预设了上面所列的 Yamaha 遥控器代码，您仍然可能无 约 3 秒钟以上。 法操作您的 Yamaha 组件机。 在这种情况下，请尝试设置另 外的 Yamaha 遥控器代码。 POWER 按 3 秒钟 在按住的同时 按下数字按钮 （ N ）键入代码数字 “9981” 。 “RemoteSetup OK”出现在前面板显示器，以前 设置的所有遥控器代码被清除，并将其恢复到工...
  • Page 183 高级设置 高级设置 本机具有附加的菜单，可以在前面板显示器上显示。 调谐器频率步长 高级设置菜单提供附加的操作以便对本机的操作进行 （仅限亚洲和通用型号） 调节和用户定制。 改变初始设置 （在每个参数下以 使用该功能，根据你所在地区的频率空间，设置调谐 粗体指示）以反映您的收听环境的需要。 器频率步长。 选择： AM10/FM100, AM9/FM50 注 对于北美洲 , 中美洲和南美洲，选择 • “AM10/FM100” 。 • 当您在使用高级设置菜单时，只有 A STANDBY/ON， 对于其他所有地区，选择 “AM9/FM50” 。 K PROGRAM l / h 和 L STRAIGHT 有效。 • • 当您在使用高级设置菜单时，所有其他操作都不可能。 初始化...
  • Page 184 故障排除 故障排除 当本机工作不正常时，请参阅下面的表。 如果您遇到的问题没有列在下面，或如果下面给出的指导不起作用， 请将本关闭，断开电源导线，并联络距离您最近的 Yamaha 经销商或服务中心。 一般 问题 原因 措施 参考页码 电源打开后本机不能 电源导线没有连接或插头没有完全插 请稳固连接电源导线。 — 启动且立即进入待机 入。 模式。 保护电路被启用。 请确保在本机上的以及所有扬声器上的所有扬声 器线路连接是稳固的，且每根连接的电线不接触 到其相关连接之外的任何物体。 本机册曾被暴露在强烈的外部电击 将本机设为待机模式，断开电源导线，过 30 秒 — （例如闪电或强烈的静电） 。 钟后再次插回，然后正常使用。 无声音。 输入或输出电缆连接不正确。 请正确连接导线。 如果问题仍然存在，导线可能 13-17 有故障。 没有设置妥当的音频输入插孔选择。 设置妥当的音频输入插孔选择。 没有选择适当的输入源。...
  • Page 185 故障排除 问题 原因 措施 参考页码 中央扬声器不发出 “SPEAKER SET”的 “CENTER”被设置 设置 “CENTER”为 “SML”或 “LRG” 。 声音。 为 “NONE” 。 有些声场程序从中央扬声器不输出 尝试另一个声场程序。 声音。 环绕声扬声器不发出 “SPEAKER SET”的 “SUR. LR”被设置 设置 “SUR. LR”为 “SML”或 “LRG” 。 声音。 为 “NONE” 。 本机在 “STRAIGHT”模式，且在播放 按下前面板上的 L STRAIGHT， “STRAIGHT”从 单声道音源。...
  • Page 186 故障排除 问题 原因 措施 参考页码 图像失真。 视频源使用扰频或编码信号防止复制。 本机突然进入待机 内部温度过高，过热保护电路被启用。 请等待 1 小时冷却本机，然后重新打开它。 — 模式。 调谐器 问题 原因 措施 参考页码 FM 立体声接收很嘈杂。 当发射器太远或天线输入不佳时， 检查天线连接。 FM 立体声广播的特性可能导致了这 尝试使用高质量的方向性 FM 天线。 — 个问题。 使用单声道调谐方式。 存在失真，而且即便使用 存在多路干扰。 调节天线位置以消除多路干扰。 — 好的 FM 天线也不能获得清 晰的接收。 使用自动调谐模式不能调 信号太微弱。...
  • Page 187 故障排除 AUTO SETUP 中 出错讯息 原因 措施 参考页码 NO FRONT L SP 前左 / 右声道信号未探测到。 检查前左右扬声器连接。 NO FRONT R SP NO SUR.L SP 没有探测到环绕声声道信号。 检查环绕声扬声器连接。 NO SUR.R SP NOISY 背景噪音太响。 在安静的环境尝试运行 — “AUTO SETUP” 。 关闭噪音电气设备，例如空调或将其从 — 优化器麦克风旁移走。 NO MIC 优化器麦克风在...
  • Page 188 故障排除 遥控器 问题 原因 措施 参考页码 遥控器不能正常工作或 距离或角度错误。 遥控器在最大为 6 m 的范围内起作用，且不能偏 起作用。 离前面板轴心超过 30 度。 直射阳光或光照 （来自逆变器型荧 重新放置本机。 — 光灯）影响了本机的遥控器传感器。 电池微弱。 更换所有电池。 没有正确设置遥控器代码。 请参阅本说明书末尾的 “遥控器代码列表”正确 设置遥控代码。 使用本说明书最后的 “遥控器代码列表”设置相 同厂家的另一个遥控器代码。 即使遥控器代码是正确的，有些型号 也不回应遥控器。 系统复位 注 使用该功能复位本机的所有参数到工厂初始设置。 • 该操作完全复位本机的所有参数，包括设置菜单参数。 按下前面板上的 A STANDBY/ON，关闭本机。 •...
  • Page 189 术语 术语 音频信息 DTS 数码环绕声 DTS 数码环绕声使用 5.1 声道数码声轨来替换电影的 Dolby Digital 模拟声轨，现在正迅速在全球影院中受到欢迎。DTS, Dolby Digital 是一种数码环绕声系统，能给您完全 Inc. 开发了一个家庭影院系统，使您能在自己家中就 独立的多声道音频。 Dolby Digital 有 3 个前声道 欣赏到 DTS 数码环绕声的声音厚度和自然空间再现。 （前方左 / 右、中）和 2 个环绕声立体声声道，能提 此系统产生了几乎无失真的 5.1 声道声音 （从技术 供 5 个完全范围的音频声道。 它有一个专用于称为 上说，左右声道，中央声道，2 个环绕声声道，和 LFE （低频效果）低频效果的额外声道，此系统一共...
  • Page 190 声场技术并结合 Dolby Pro Logic、Dolby Digital 复合视频信号 和 DTS 系统，在您自己家中的听音室，提供影院般的 使用复合视频信号系统时，视频信号包含三种基本视 视觉和听觉享受。 频图像元素： 色彩，亮度和同步数据。 视频组件机 SILENT CINEMA 上的复合视频插孔传输这三个合并的元素。 Yamaha 开发了一种针对耳机的自然的现场感的声音效 果 DSP 算法。 为每个声场程序设置了针对耳机的参 数，以在耳机中欣赏所有声场程序的精确再现。 Virtual CINEMA DSP Yamaha 开发了 Virtual CINEMA DSP 算法，使您能使 用虚拟环绕声扬声器，在没有任何环绕声扬声器的情 况下，欣赏 DSP 的环绕声效果。 也可在不包含中央扬 声器而最少只有两个扬声器的系统中，欣赏 Virtual CINEMA DSP。...
  • Page 191 规格 规格 音频部分 视频部分 • 前声道，中央声道，环绕声声道的最小 RMS 输出功率 • 信号水平 复合视频 ........ 1 Vp-p/75 Ω [ 美国和加拿大型号 ] 1 kHz, 0.9% THD, 8 Ω ..... 100 W/ch 分量 ..1 Vp-p/75 Ω(Y), 0.7 Vp-p/75 Ω(P [ 其它型号 ] • 视频最大输入水平 ..... 1.5 Vp-p 或更大 1 kHz, 0.9% THD, 6 Ω...
  • Page 192 索引 索引 Numerics 输入重命名 ......... 48 睡眠定时器 ......... 34 1 SOUND MENU ....... 42, 44 控制其它组件机 ........51 2 INPUT MENU ....... 42, 47 宽荧幕电影 ..........35 2ch Stereo ......... 35 提供的配件 ........... 3 3 OPTION MENU ......43, 49 礼堂 ............35 5ch Stereo .........
  • Page 193 Yamaha Parametric Room “ A SPEAKERS ”或 “ 4 DVD ” 自动设置出错讯息 ......57 Acoustic Optimizer ......22 ( 例 ) 指示的是前面板或遥控器的部 E-2:NO SURR.SP, YPAO (Yamaha Parametric Room 件名称。 关于各个部件的相关信息， 自动设置出错讯息 ......57 Acoustic Optimizer) ....22 请参考本说明书末尾附带的清单或页 E-3:NOISY, 自动设置出错讯息 ..57 YPAO ............22...

  • Page 194: Front Panel

    Front panel/Panel delantero/ 前部面板 VOLUME STANDBY OPTIMIZER MIC EDIT PRESET/TUNING BAND A/B/C/D/E PRESET/TUNING MEMORY TUNING AUTO/MAN'L SCENE VIDEO AUX PROGRAM INPUT VIDEO AUDIO PORTABLE SPEAKERS TONE CONTROL STRAIGHT NIGHT AUDIO SELECT PHONES A/B/OFF EFFECT SILENT CINEMA...

  • Page 195: Remote Control

    Remote control/Mando a distancia/ 遥控器 POWER POWER STANDBY POWER MUTE MD/CD-R TUNER TV CH DTV/CBL V-AUX TV VOL TV MUTE TV INPUT SCENE BAND LEVEL VOLUME TITLE MENU ENTER DISPLAY RETURN PROG h ENHANCER SUR. DECODE STRAIGHT NIGHT MULTI CH IN AUDIO SEL SLEEP...

  • Page 196: List Of Remote Control Codes

    Humax 2123 Xlogic 2074 2078 Hush 2132 CD player Medion 2072 Yakumo 2077 iBUYPOWER 2132 Yamada 2077 Yamaha 5000, 5013 Micromaxx 2072 2126, 2127 Micromedia 2073 Yamaha 2000, 2001, 2003, Linksys 2132 CD Recorder Microstar 2072 2030, 2101 Media Center PC...
  • Page 197 ELECTRO TECH Hampton 0200, 0207 Admiral 0058, 0205, 0206, Broksonic 0138 0210, 0211 Bruns 0205 0208 Hanseatic 0203, 0207, 0208, Adyson 0200, 0207 0215 Electroband 0059 0213, 0215, 0217 0209, 0218 Electrohome 0059, 0060, 0061 Hantarex 0204, 0208 Agashi 0200 Agazi 0206 Bush...
  • Page 198 Kingsley 0200, 0207 0060, 0061, 0128, Philips Magnavox Samsung 0029, 0030, 0031, Kloss Novabeam 0200 0124 0032, 0044, 0045, 0062 Multi System 0217 Phoenix 0200, 0205, 0213, 0046, 0047, 0060, Kneissel 0203 Multitech 0062, 0127, 0128, 0217 0061, 0065, 0068, Kolster 0213 0200, 0207, 0208,...
  • Page 199 White Westinghouse Amstrad 1042 1045 Tatung 0127, 0204, 0207, 0200, 0207, 0217 Anitech 1050 Goodmans 1042, 1045, 1050, 0213, 0217, 0237 Yamaha 0000, 0001, 0002, 1045, 1046 1069 0206, 0208 0003, 0004, 0005, Asha 1002, 1014 Gradiente 1005 Teac 0127...
  • Page 200 YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD18 7GQ, ENGLAND YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDEN YAMAHA MUSIC AUSTRALIA PTY. LTD. LEVEL 1, 99 QUEENSBRIDGE STREET, SOUTHBANK, VIC 3006, AUSTRALIA...

Table of Contents
