T6 Pro
Thermostat programmable
Notice d'installation
La boîte comprend :
Thermostat T6 Pro
Système de montage UWP
Adaptateur d'installation standard Honeywell
(adaptateur boîtier de raccordement)
Plaque de couvercle décorative Honeywell –
Petite; dimension
4-49/64 in x 4-49/64 in x 11/32 in (121 mm
x 121 mm x 9 mm).
Vis et chevilles
2 piles AA
Notice d'installation et Guide de l'utilisateur

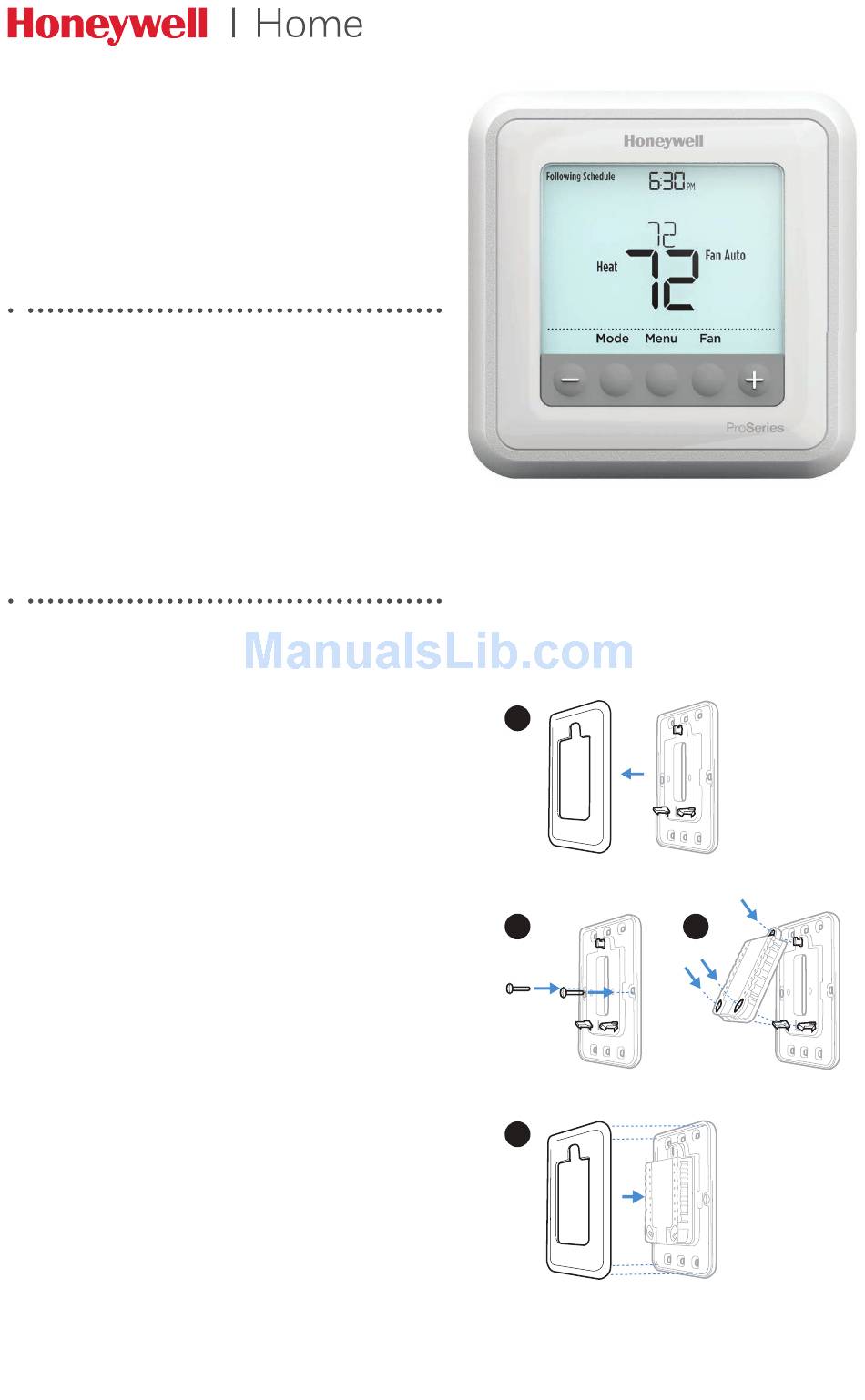

Installation de la plaque de couvercle en option
REMARQUE : Si la plaque de couvercle en
option n'est pas requise, voir « Installation
du système de montage UWP » sur la page
suivante.
Utiliser la plaque de couvercle en option
lorsque:
• Le thermostat est monté à un boîtier de
raccordement
• Ou lorsqu'il faut couvrir l'espace peint
laissé par l'ancien thermostat.
1. Séparer l'adaptateur du boîtier de
raccordement de la plaque de couvercle.
Voir la Figure 1.
2. Monter l'adaptateur du boîtier de
raccordement sur le mur ou sur un boîtier
de raccordement à l'aide de l'un des huit
trous de vis. Insérer et serrer les vis de
montage fournies avec le nécessaire de
plaque de couvercle. Ne pas trop serrer.
Voir la Figure 2. S'assurer que la plaque
de l'adaptateur est à niveau.
3. Attacher le UWP en le suspendant sur
le crochet supérieur de l'adaptateur
du boîtier de raccordement puis en
enclenchant le bas du UWP en place. Voir
la Figure 3.
4. Enclencher la plaque de couvercle sur
l'adaptateur du boîtier de raccordement.
Voir la Figure 4.
1
2
Utiliser les
2 vis no 6
de 5/8 po
fournies
4
3
