Thank you for purchasing the Mini Port Replicator for the Panasonic notebook computer series.*
By connecting your peripheral devices to the Mini Port Replicator, you can save yourself the trouble
of having to connect or disconnect several cables every time you transport the computer.
1
*
For information about the computer(s) for which the Mini Port Replicator can be used, refer to
the Operating Instructions of your computer, catalogs, etc.
CAUTION
Before using the Mini Port Replicator, read this Operating Instructions and the relevant portions
of the computer's Operating Instructions and Reference Manual carefully.
®
Microsoft
, Windows
the United States and/or other countries.
Wir freuen uns darüber, dass Sie sich zum Kauf eines Mini-Portreplikators für das Panasonic Note-
book entschieden haben*
Bei Anschluss Ihrer Peripheriegeräte an den Mini-Portreplikator ist es nicht erforderlich, beim Mit-
nehmen des Computers jedes Mal eine Vielzahl von Kabeln anzuschließen bzw. abzuziehen.
2
*
Informationen zu den Computern, in denen der Mini-Portreplikator verwendet werden kann, fi n-
den Sie in der Bedienungsanleitung Ihres Computers, Katalogen usw.
VORSICHT
Lesen Sie vor dem Gebrauch des Mini-Portreplikators sorgfältig diese Bedienungsanleitung und
die entsprechenden Abschnitte der Bedienungsanleitung und des Reference Manual des Computers.
®
Microsoft
, Windows
Corporation in den USA und/oder anderen Ländern.
Merci d'avoir choisi le Mini Duplicateur de Ports pour la série d'ordinateur portable Panasonic*
Si vous connectez vos périphériques au Mini Duplicateur de Ports, vous n'aurez plus à brancher et à
débrancher plusieurs câbles à chaque fois que vous transportez l'ordinateur.
3
*
Pour plus d'informations sur les ordinateurs avec lesquels le Mini Duplicateur de Ports peut être
utilisé, consultez les instructions d'utilisation de votre ordinateur, des catalogues, etc.
ATTENTION
Avant d'utiliser le Mini Duplicateur de Ports, lisez attentivement ces instructions d'utilisation,
ainsi que les sections correspondantes des instructions d'utilisation et du Reference Manual de l'
ordinateur.
®
Microsoft
, Windows
aux États-Unis et/ou dans d'autres pays.
INSTRUCTIONS D'UTILISATION
ENGLISH
®
and the Windows logo are registered trademarks of Microsoft Corporation of
DEUTSCH
2
.
®
und das Windows-Logo sind eingetragene Markenzeichen der Microsoft
FRANÇAIS
®
et le logo de Windows sont des marques déposées de Microsoft Corporation
OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG

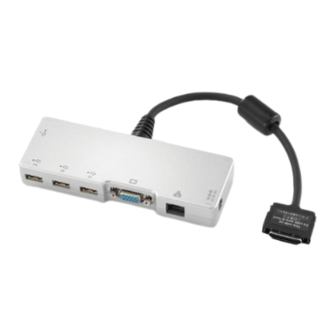

Mini Port Replicator
CF-VEBU05BU
DFQW5082ZA FJ0407-0
*DFQW5082ZA*
1
3
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Panasonic CF-VEBU05BU
Summary of Contents for Panasonic CF-VEBU05BU
- Page 1 Windows logo are registered trademarks of Microsoft Corporation of the United States and/or other countries. Wir freuen uns darüber, dass Sie sich zum Kauf eines Mini-Portreplikators für das Panasonic Note- book entschieden haben* Bei Anschluss Ihrer Peripheriegeräte an den Mini-Portreplikator ist es nicht erforderlich, beim Mit- nehmen des Computers jedes Mal eine Vielzahl von Kabeln anzuschließen bzw.
- Page 2 ( a t t a c h e d t o y o u r p r o d u c t o r s u p p l i e d b y Panasonic) may result in a fi re.
- Page 3 N'utiliser que l'adaptateur secteur spécifi é pour ce produit Utiliser un adaptateur secteur autre que celui fourni (fi xé à ce produit ou fourni par Panasonic) risque de provoquer un incendie. Ne pas placer ce produit sur des surfaces instables S’il est déséquilibré, ce produit risque de tomber...
- Page 4 Specifi cations/Technische Daten/Spécifi Item Power Supply Input Connector USB Port 2a / 2b / 2c LAN Port External Display Port Physical Dimensions (Width × Height × Depth) 150 mm × 22 mm × 52 mm {6.0" × 0.9" × 2.0"} Weight Operating Environment Temperature / Humidity 5 °C to 35 °C {41 °F to 95 °F} / 30 % to 80 % RH (no condensation) Does not guarantee operation of all USB-compatible peripherals.
- Page 5 Connecting Turn the computer off. Do not connect the Mini Port Replicator in sleep (Windows XP: standby) or hiber- nation mode. Connect the Mini Port Replicator to the connector of the computer with "This side up" facing upwards. Disconnecting Turn the computer off. Do not disconnect the Mini Port Replicator in sleep (Windows XP: standby) or hibernation mode.
- Page 6 Anschließen 1 Schalten Sie den Computer aus. Schließen Sie den Mini-Portreplikator nicht an, wenn die Energie sparen (Windows XP: Standby) oder Ruhefunktion aktiviert ist. 2 Verbinden Sie den Mini-Portreplikator mit dem Anschlussstecker des Computers, so dass der Aufkleber „This side up“ nach oben zeigt. Entfernen 1 Schalten Sie den Computer aus.
- Page 7 Connexion Éteignez l’ordinateur. Ne raccordez pas le Mini Duplicateur de Ports en mode de Mettre en veille ou d’hibernation. 2 Raccordez le Mini Duplicateur de Ports au connecteur de l’ordinateur en veillant à ce que le côté marqué « Ce côté vers le haut » soit tourné...
- Page 8 記入いただきました個人情報の利用目的は本票裏面に記載してお ります。お客様の個人情報に関するお問い合わせは、お買い上げ の販売店にご相談ください。詳細は裏面をご参照ください。 ※ ※ ※ 松下電器産業株式会社 IT プロダクツ事業部 〒 570-0021 大阪府守口市八雲東町一丁目 10 番 12 号 TEL(06)6908-1001 ご販売店様へ ※印欄は必ず記入してお渡しください。 （切り取り線） ミニポートリプリケーター保証書 CF-VEBU05BU 品 番 お買い上げ日から 保証期間 本体 1 年間 お買い上げ日 年 月 日 お ご 住 所 客 お 名 前...
- Page 9 / 100 BASE-TX / 10 BASE-T （RJ-45） 1000 BASE-T* アナログ RGB ミニ Dsub 15 ピン 150 mm × 22 mm × 52 mm 約 210 g 5 °C ∼ 35 °C / 30 % ∼ 80 % RH（結露なきこと） 取扱説明書 CF-VEBU05BU...
- Page 10 安全上のご注意 お使いになる人や他の人への危害、財産への損害を未然に防止するため、必ずお 守りいただくことを、次のように説明しています。 ■ 表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を、次 の表示で区分し、説明しています。 この表示の欄は、 「死亡または重傷などを負う可能性 警告 が想定される」内容です。 この表示の欄は、 「傷害を負う可能性または物質的損害の 注意 みが発生する可能性が想定される」内容です。 ■ お守りいただく内容の種類を、次の絵表示で、説明しています。 （下記は絵表 示の一例です。 ） このような絵表示は、してはいけない「禁止」内容です。 本機の上に水などの液体が 入った容器や金属物を置か ない 禁止 水などの液体がこぼれたり、クリッ プ、コインなどの異物が中に入っ たりすると、火災・感電の原因に なります。 内部に異物が入った場合は、す ぐに電源プラグを抜き、本機を パソコン本体から取り外してく ださい。その後、販売店にご相 談ください。 必ずお守りください 警告 異常が起きたらすぐに電源 プラグを抜き、パソコン本 体から取り外す 電源プラグを抜く ・破損した...
- Page 11 安全上のご注意 雷が鳴りはじめたら、本機やケーブルに触れない 接触禁止 LAN コネクターに電話回線 や指定以外のネットワーク を接続しない LAN コネクターに以下の ようなネットワークや回 線 を 接 続 す る と、 火 災・ 感電の原因になることが 禁止 あります。 1000BASE-T 、 100BASE-TX 、 10BASE-T 以外のネットワーク 電話回線 （ IP 電話、 一般電話回線、 内線電話回線（構内交換機） 、デ ジタル公衆電話など） 不安定な場所に置かない バランスがくずれて倒れ た り、 落 下 し た り し て、 けがの原因になることが...
- Page 12 取り付け／取り外し 取り付けかた パソコンの電源を切る。 スリープ（Windows XP: スタンバイ） ・ 休止状態のときは、取り付けを行わない でください。 ミニポートリプリケーターをパソコンに 接続する。 「この面が上」と書かれた面を上にして接 続してください。 取り外しかた パソコンの電源を切る。 スリープ（Windows XP: スタンバイ） ・ 休止状態のときは、取り外しを行わない でください。 ミニポートリプリケーターのロックボタ ンを押しながら、まっすぐに引き抜く。 お願い ● ミニポートリプリケーター接続時、 LAN ケーブル、外部ディスプレイケー ブルは、ミニポートリプリケーターに接続してください。パソコン本体の LAN コネクター、外部ディスプレイコネクターは使用できません。 ● お使いの外部ディスプレイによっては、画面にノイズが現れる場合があり ます。その場合は、 AC アダプターをパソコン本体の電源端子に接続してく ださい。 ● USB ポート（ 2a 、 2b 、 2c ）に接続した機器が動作しない場合： ・...
- Page 13 各部の名称 〈無料修理規定〉 1. 取扱説明書、本体貼付ラベル等の注意書に従った使用状態で保証期 間内に故障した場合には、無料修理をさせていただきます。 ( イ ) 無料修理をご依頼になる場合には、商品に取扱説明書から切り 離した本書を添えていただきお買い上げの販売店にお申しつ けください。 ( ロ ) お買い上げの販売店に無料修理をご依頼にならない場合には、 お近くの修理ご相談窓口にご連絡ください。 2. ご転居の場合の修理ご依頼先等は、お買い上げの販売店またはお近 くの修理ご相談窓口にご相談ください。 3. ご贈答品等で本保証書に記入の販売店で無料修理をお受けになれな い場合には、お近くの修理ご相談窓口へご連絡ください。 4. 保証期間内でも次の場合には原則として有料にさせていただきます。 ( イ ) 使用上の誤り及び不当な修理や改造による故障及び損傷 ( ロ ) お買い上げ後の輸送、落下などによる故障及び損傷 ( ハ ) 火災、地震、水害、落雷、その他天災地変及び公害、塩害、ガ ス害（硫化ガスなど） 、異常電圧、指定外の使用電源（電圧、 周波数）などによる故障及び損傷 ( ニ ) 車両、船舶等に搭載された場合に生ずる故障及び損傷 ( ホ...
-
