Summary of Contents for Velleman VM142

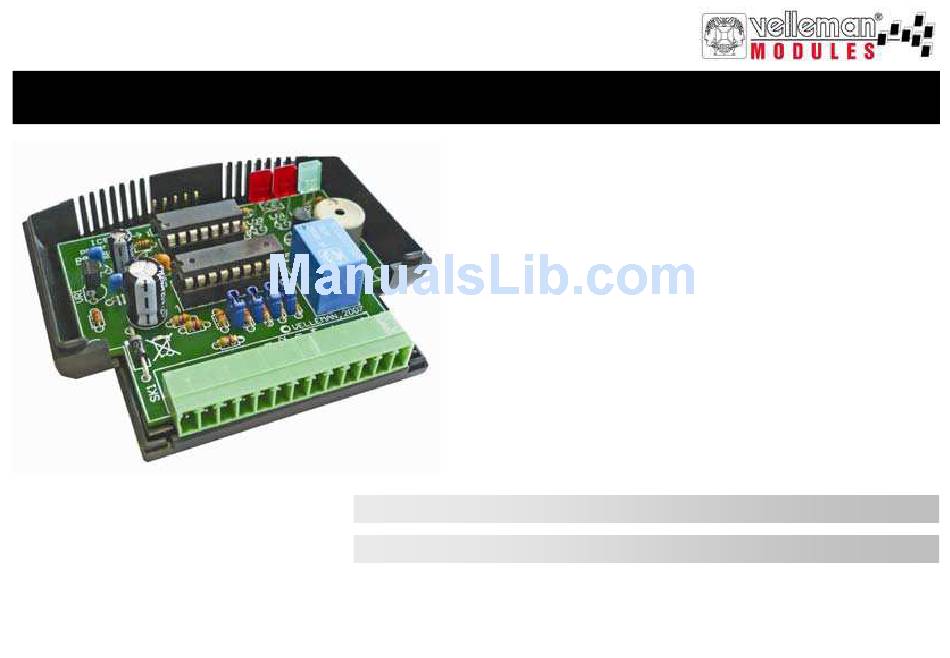

- Page 1 MINI PIC-PLC APPLICATION MODULE VM142 Mini PIC-PLC application module Mini PIC-PLC toepassingsmodule The translation of this manual and all other information concerning this module can be found on our website : www.velleman.be...
-
Page 2: Safety Instructions
This product is guaranteed against defects in components and construction from the moment it is purchased and for a period of TWO YEAR starting from the date of sale. This guarantee is only valid if the unit is submitted together with the original purchase invoice. VELLEMAN components Ltd limits its responsibility to the reparation of defects or, as VELLEMAN components Ltd deems necessary, to the replacement or reparation of defective components. -
Page 3: Specifications And Features
Specifications & features SPECIFICATIONS & FEATURES ® The VM142 is equipped with a popular 8-bit Microchip microcontroller. The PCB layout is designed in such way to include 4 buffered inputs and outputs, a potential-free relay output and an onboard buzzer. The PIC™ microcontroller is freely programmable and the software can be developed in Assembler,C or even special versions of Basic,Pascal,... - Page 4 Descriptions of the terminal block DESCRIPTIONS OF THE TERMINAL BLOCK GND-Vin: Connect the power supply between connections GND and Vin. Apply a direct voltage of 12V (regulated or not regulated) between the two pins. The electronics of the module are protected against polarity inversion. The 12V DC must be connected to the “Vin”...
- Page 5 Descriptions of the terminal block Out1,Out2,Out3,Out4: These are the four open-collector type outputs and can each handle a current of max. 100mA. These transistors are grouped in a transistor array chip, IC2. In case of damage of one of the four inputs or outputs, this IC type ULN2803A can be replaced easily and without soldering.
- Page 6 Descriptions of the terminal block BUZZER: The built-in buzzer with fixed frequency can be activated and deactivated in your program. Programming example: PORTC,BUZZER ;activate the buzzer PORTC,BUZZER ;deactivate the buzzer Diagnose LED (LD3): This LED is fixed connected to an I/O of the PIC controller and can be freely programmed. The built-in LED can be activated as follows: Programming example: PORTA,DIAGLED...
-
Page 7: Connection Examples
Connection examples CONNECTION EXAMPLES Connection of a load (e.g. Motor) In circuit connection between VM142 and VM134/K8076... - Page 8 Connection examples Connection of a relay Connection of a switch, push button… Jumper “Jp3” closed 12V relay +12V +12V...
- Page 9 Connection examples Connection of a LED Connection of two or more LEDs to the same output * Remove jumper "JP4"...
- Page 10 Using the in-circuit method implies that no input may be activated during the programming process. The output status is also undetermined. Make sure to avoid damages due to an uncontrolled energizing of the relays. Please visit www.velleman.be and download an exemplary program with Assembler source code. JUMPERS JP1 to JP4: These jumpers allow you to limit the maximum output current so as to connect a LED directly to the output.
- Page 11 Test TEST The VM142 is pre-programmed with a test program allowing you to test all inputs and outputs of the module. The program can be read as follows: The diagnose LED blinks when applying voltage to the module. Activate input 1 Output 1 is energized.
- Page 12 De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van VELLEMAN COMPONENTS N.V. beperken zich tot het herstellen van defecten of, naar vrije keuze van VELLEMAN COMPONENTS N.V., tot het vervangen of herstellen van defecte onderdelen. Kosten en risico’s van transport;...
- Page 13 Technische gegevens & eigenschappen TECHNISCHE GEGEVENS & EIGENSCHAPPEN De VM142 heeft een zeer populaire 8-bit microcontroller van Microchip aan boord en de hardware layout is zo ontworpen dat er 4 gebufferde in- en uitgangen zijn. Verder is er ook een potentiaalvrije relaisuitgang en een zoemer geïntegreerd. Dit alles maakt deze module veelzijdig.
- Page 14 Beschrijving aansluitklemmen BESCHRIJVING VAN DE AANSLUITKLEMMEN GND-Vin: De voedingsspanning wordt aangesloten tussen de aansluitingen GND en Vin. Leg tussen deze pennen een gelijkspanning aan van 12 (gestabiliseerd of ongestabiliseerd). De elektronica van de module zelf is beschermd tegen polariteitinversie. Sluit de 12V DC aan de ‘Vin’-terminal; sluit de aarding aan de ‘GND’- terminal.
- Page 15 Beschrijving aansluitklemmen Out1,Out2,Out3,Out4: Dit zijn 4 uitgangen van het ‘open-collector’ type. Zij kunnen max 100mA per uitgang schakelen. Deze transistoren zitten samen gebundeld in een transistor array chip, IC2. Bij een defect van één van de 4 in- of uitgangen kan dit IC, type ULN2803A snel worden vervangen, dit zonder soldeerwerk. I/O poort van de PIC16F630: POORT C OUTPUT1 I/O 5...
- Page 16 Beschrijving aansluitklemmen BUZZER: De ingebouwde zoemer met vaste frequentie kan in het programma geactiveerd en gedeactiveerd worden. Programma voorbeeld: PORTC,BUZZER ;Activeer de zoemer PORTC,BUZZER ;Deactiveer de zoemer Diagnose LED (LD3): De vaste led is aangesloten op een in-/uitgang van de PIC™ controller en is vrij programmeerbaar. De ingebouwde led wordt als volgt geactiveerd: Programma voorbeeld: PORTA,DIAGLED...
- Page 17 Aansluitvoorbeelden AANSLUITVOORBEELDEN Aansluiten van een belasting (vb. motor) "In circuit" verbinding tussen VM142 en VM134/K8076...
- Page 18 Aansluitvoorbeelden Aansluiten van een relais Aansluiten van een schakelaar, drukknop, ... Jumper “Jp3” closed 12V relay +12V +12V...
- Page 19 Aansluitvoorbeelden Aansluiten van een led Aansluiten van 2 of meerdere LEDs op dezelfde uitgang * verwijder shunt "JP4"...
- Page 20 K8048,K8076,VM111,VM134 geprogrammeerd worden. Als de controller op de print blijft zitten van de VM142 wordt de methode van programmering “in circuit” genoemd. (via de ICSP connector), de controller chip kan ook uit het IC voet worden genomen en in een externe programmer worden gestopt.
- Page 21 Test TEST De VM142 is in de fabriek voorgeprogrammeerd met een testprogramma. Hiermee is het mogelijk al de in- en uitgangen van de module te testen. Het programma zit schematisch zo in elkaar: De diagnose LED knippert bij het onder spanning zetten van de module.
- Page 22 To all residents of the European Union Aan alle ingezetenen van de Europese Unie Aux résidents de l'Union Européenne An alle Einwohner der Europäischen Union A los ciudadanos de la Unión Europea A todos os cidadãos da União Europeia A tutti i cittadini dell’Unione europea Important environmental information about this product This symbol on this unit or the package, indicates that disposal of this unit after its lifecycle could harm the environment.
- Page 23 Til alle innbyggere i Den Europeiske Union Til alle beboere i den Europæiske Union (EU) Kaikille Euroopan Unionin kansalaisille Do wszystkich obywateli Unii Europejskiej Všem obyvatelům Evropské Unie. Tüm Avrupa Birliği vatandaşlarına Π ο ό ου ου πο ε η Ευ πα...
- Page 24 +31(0)76 514 7563 Velleman Inc. +1(817)284-7785 Spain Velleman Components +34 954 126800 Modifications and typographical errors reserved - © Velleman Components nv - HVM142- 2007 - ED1 5 4 1 0 3 2 9 3 7 8 5 6 1...
