Summary of Contents for Optiquest VS12106
-

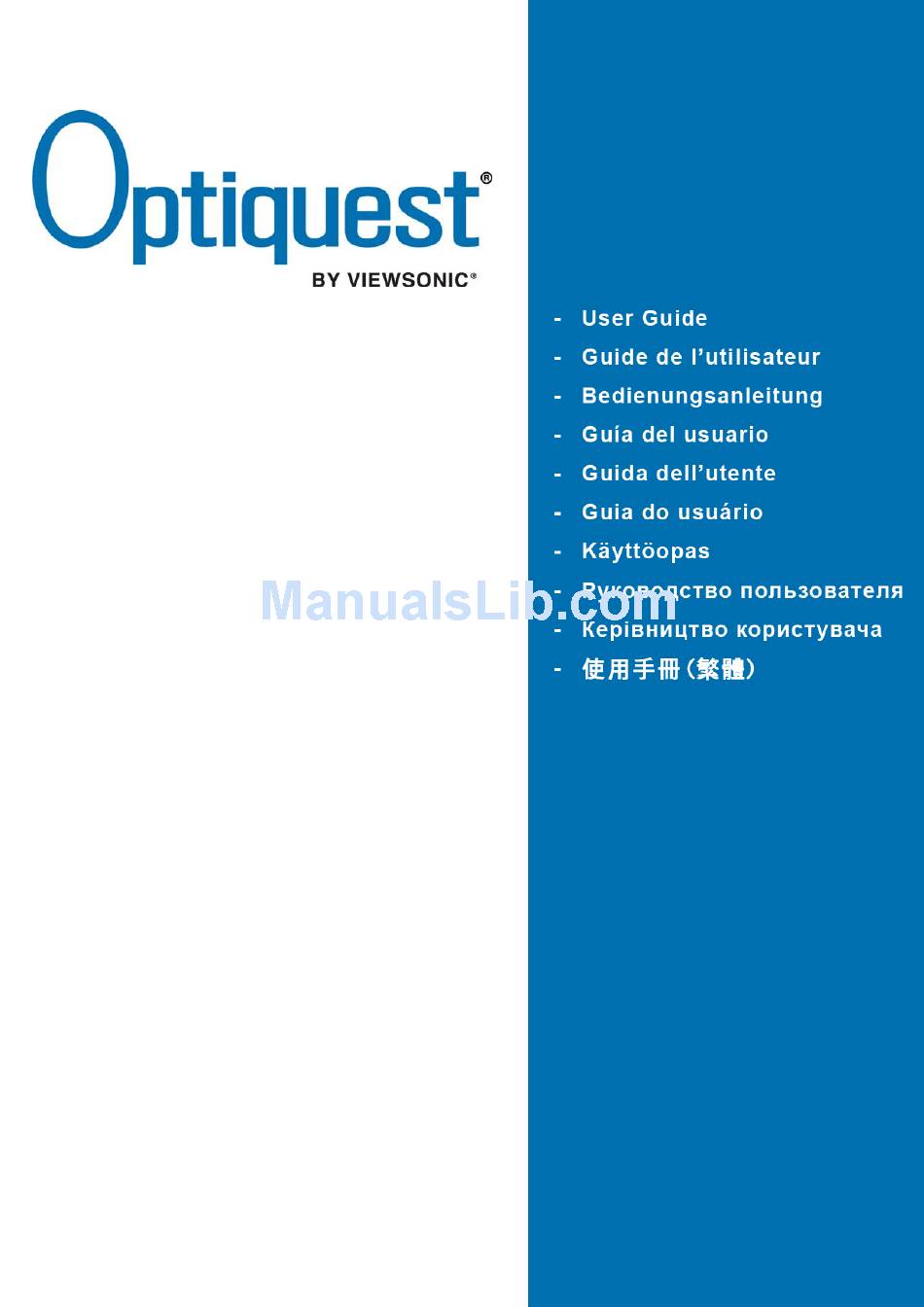

Page 1: Lcd Display

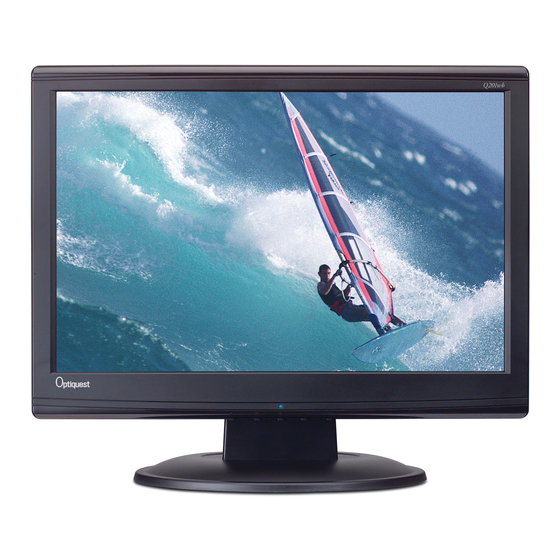

Q201wb LCD Display Model No. : VS12106... -
Page 2: Table Of Contents
目錄 電磁相容資訊 ... 89 重要的安全指示 ... 90 RoHS 符合性聲明 ... 91 版權聲明 ... 92 產品註冊 ... 92 開始 包裝內容 ... 93 注意事項 ... 93 快速安裝 ... 94 使用 LCD 顯示器 設定顯示模式 ... 95 控制鍵... 95 OSD （螢幕功能顯示）選單模式... 96 其他資訊 技術規格 ... 97 疑難排解... -
Page 3: 電磁相容資訊
電磁相容資訊 FCC 聲明 本產品符合 FCC 規定的第 15 部份。 操作時有以下兩種情況：(1) 本裝置可能不會造成有害的干擾，以及 (2) 本裝置必須接受 任何接收到的干擾，包括造成操作不良的干擾。 本設備已通過測試，並符合 FCC 規則第 15 部分 B 級數位裝置的限制。這些限制旨在提 供合理的保護，以防在一般住宅環境中造成有害干擾。本設備會產生、使用和發射無線 電頻率能量，因此若沒有依照指示安裝及使用，可能會對無線電通訊產生有害的干擾。 然而，並不保證在特定安裝方式下不會產生干擾。如果本設備對無線電或電視收訊產生 有害干擾，( 可透過開、關設備判定 )，建議使用者嘗試以下方法消除干擾： • 重新調整或放置接收天線。 • 增加設備與無線接收設備的距離。 • 將本設備連接到與接收器不同的電源插座上。 • 請向經銷商或具有經驗的無線電 / 電視技術人員請求幫助。 警告：進行任何本手冊未明確核准的變更或修改可能使您沒有權利操作本產品。 適用於加拿大 本 B 級數位裝置符合加拿大 ICES-003。 Cet appareil numérique de la classe B est conforme à... -
Page 4: 重要的安全指示
只能用柔軟的乾布擦拭。如果仍無法清潔，請參造 " 清潔 LCD 顯示器 " 中更進一 步的指示。 請勿擋住任何通風口。請依製造商的指示安裝本設備。 請勿安裝於接近熱源的地方，例如靠近發熱器、暖氣調節設備、爐子或其他會產 生熱氣 ( 包括放大器 ) 等設備的地方。 請勿改變確保安全用的分極式或接地式插頭。分極式插頭有兩個扁平狀的插腳， 兩個插腳的寬度有大小之分。接地式插頭有兩個扁平狀的插腳及一個接地用的圓 柱型插腳。較寬的扁平插腳和接地插腳是確保安全之用，如果該插腳和您的電源 插座不符的話，請洽電氣技師為您更換合適的插座。 10. 請避免讓電源線受到踩踏或擠壓，特別是插頭、電源插座及電源線與設備的連接 點這幾個地方。請將設備放置於靠近電源插座的地方，以便取用。 11. 只能使用製造商指定的附件 / 配件。 12. 只能使用製造商指定或與產品隨售的推車、三腳架、托架或平台。 如使用推車，在移動推車 / 設備時務必小心，避免翻覆導致設備損 害。 13. 如長時間不使用本設備時，請將插頭拔下。 14. 所有的維修服務請找合格的服務人員進行。當設備有任何損壞，例如電源線或插頭 損壞、液體濺入或物體掉入設備內部、設備淋到雨或受潮、或無法正常運作、或掉 落地面時，就需要維修服務。 Optiquest Q201wb... -
Page 5: Rohs 符合性聲明
RoHS 符合性聲明 本產品係根據歐盟議會與理事會 (European Parliament and the Council ) 之 Directive 2002/ 95/EC 的規定設計與製造而成，限制在電氣與電子設備上使用某些危害物質 (RoHS 危害 物質禁用指令 )，並通過歐盟技術協調委員會 (Technical Adaptation Committee，TAC) 對 於一些物質最大濃度的規範，如下所示： 物質 鉛 (Pb) 汞 (Hg) 鎘 (Cd) 六價鉻 (Cr 多溴聯苯 (PBB) 多溴聯苯醚 (PBDE) 上述某些產品元件在 RoHS 排除條款下得以免除，範圍如下： 排除元件範例： 1. -
Page 6: 版權聲明
文件編號 : 序號 : 購買日期 : 產品壽命終止時的丟棄處理 本產品的燈泡內含汞的成分。請遵照地方、國家法律進行妥善處理。 ViewSonic 關心環保的問題。在產品壽命終止時，請以適當的方法處理。您所在地區的 垃圾處理公司可提供您關於適當處理的資訊。 關於資源回收的事宜，請參考以下網址： 1. 美國 : www.viewsonic.com/pdf/RecyclePlus.pdf 2. 歐洲 : www.viewsoniceurope.com 3. 台灣 : recycle.epa.gov.tw 使用者紀錄 Q201wb Optiquest 20” LCD Display VS12106 Q201wb-1_UG_TCH Rev. 1D 08-28-08 _________________________________ _________________________________ NERGY Optiquest Q201wb... -
Page 7: 包裝內容
開始 恭喜您購買 ViewSonic ® LCD 顯示器。 ! 請儲存好原包裝盒和所有包裝材料以便將來運輸需要。 重要 注意 : 本使用手冊中，"Windows" 一詞指的是以下 Microsoft 作業系統：Windows 95、 Windows NT、Windows98、Windows2000、Windows Me( 千禧版 )、Windows XP。 包裝內容 您的 LCD 顯示器包裝包括： • LCD 顯示器 • 電源線 • D-Sub 電纜線 • 使用手冊 注意事項 • 坐在離 LCD 顯示器至少 18" 的地方。 •... -
Page 8: 快速安裝
: 1680 x 1050 ＠ 60 Hz. 示例 有關變更解析度和垂直更新頻率的說 明，請參見顯示卡的使用手冊。 安裝完畢。請享受來自 ViewSonic 的 LCD 顯示器。 為了更好地配合將來客戶服務的需要： 請列印此使用手冊並在第 92 頁上的 " 使 用者紀錄 " 中寫下序列號 ( 查看 LCD 顯 示視器背面 )。 可在您所在地區的 ViewSonic 網站在線 註冊您的產品。請參見本手冊中的 " 客 戶支援 " 表。 D-SUB 電腦電源線 Optiquest Q201wb... -
Page 9: 使用 Lcd 顯示器
使用 LCD 顯示器 設定顯示模式 要使螢幕影像品質達到最好並同時將眼睛疲勞降至最低，設定顯示模式至關重要。顯示 模式包括解析度 ( 例如 1680 x 1050) 和垂直更新頻率 ( 例如 60 赫茲 )。設定顯示模式後， 使用選單控制項來調節螢幕影像。 要得到最佳的影像質量，將您的 LCD 顯示器定時模式設定為： VESA 1680 x 1050 @ 60Hz. 要設定定時模式 1. 設定解析度：用滑鼠右鍵按一下 Windows 桌面 > 內容 > 設定值 > 設定解析度。 2. 設定垂直更新頻率：有關說明，參見顯示卡的使用手冊。 警告：切勿將電腦中顯示卡設定為超過... -
Page 10: Osd （螢幕功能顯示）選單模式
OSD H-POSITION （OSD 水平位置） 調整 OSD 的水平位置。 OSD V-POSITION （OSD 垂直位置） 調整 OSD 的垂直位置。 OSD DURATION （OSD 停留時間） 調整 OSD 選單在螢幕上的顯示時間。 AUTO COLOR （自動調整顏色） 調整顯示器的亮度。 調整明亮及黑暗區域間之差異。 調整點時脈的相位。 調整點時脈的分頻比例。 調整顯示的水平位置。 調整顯示的垂直位置。 回復預設值。 調整紅色色溫。 調整綠色色溫。 調整藍色色溫。 選擇 OSD 選單的顯示語言。 按 「否」會顯示結束選單，按 「是」將顯示 「其他」選單的子選單。 儲存並離開。 回到主選單。 自動調整顏色。 Optiquest Q201wb... -
Page 11: 技術規格
其他資訊 技術規格 類型 彩色濾光器 玻璃表面 輸入信號 視訊同步 相容性 Macintosh 解析度 建議與支援 電源 電壓 顯示區域 全掃描 操作條件 溫度 溼度 高度 儲存條件 溫度 溼度 高度 尺寸 實體 重量 實體 安規 省電模式 開啟 非工作中 ® 預設時序模式 預設為 VESA 1680 x 1050 @60Hz 警告 : 切勿將電腦中的顯示卡設定為超過這些垂直更新速率，否則，可能導致 LCD 顯示器永久損壞。 比... -
Page 12: 疑難排解
• 請確定 LCD 顯示器隨附的視訊纜線，已穩固地連接於電腦背面的視訊輸出埠上。如 果視訊纜線的另一端沒有與 LCD 顯示器穩固地連接，請將其連接好。 • 調整亮度和對比度。 • 如果您使用比 G3 舊的 Macintosh 電腦，則需要 Macintosh 訊號轉接器。 色彩錯誤或不正常 • 如果有任何色彩 ( 紅色、綠色或藍色 ) 看不見，請檢查視訊電纜是否有穩固連接。纜 線接頭中的接腳若是鬆脫或斷裂，可能會造成連接不正常。 • 請將 LCD 顯示器連接到另一台電腦。 • 如果您的顯示卡較舊，請洽 ViewSonic 控制按鈕無作用 • 請一次只按一個按鈕。 ® 以獲得非 DDC 轉接器。 Optiquest Q201wb... -
Page 13: 客戶支援
客戶支援 關於技術支援或產品服務，請參照下表或洽詢經銷商。 注意事項：您需要產品序號。 地址 公司名稱 優派國際 台北縣中和市連城路 192 號 9 樓 股份有限公司 香港尖沙咀東部科學館道 1 號康宏 優派香港 廣場南座 15 樓 03 室 有限公司 ViewSonic Q201wb T = 電話 電子郵件 F = 傳真 T= 886 2 2246 3456 F= 886 2 2249 1751 service@tw.viewsonic.com Toll Free= 0800 061 198 T= 852 3102 2900... -
Page 14: 清潔 Lcd 顯示器
清潔 LCD 顯示器 • 確保關閉 LCD 顯示器。 • 切勿將液體噴灑或傾倒在 LCD 顯示器上。 要清潔螢幕 1. 請用乾淨、柔軟的無塵布擦拭螢幕。這樣將除去塵土以及其他顆粒。 2. 如果仍不夠清潔，請在乾淨、柔軟的無塵布上倒上少許不含氨水、不含酒精的玻璃 清潔劑，然後再擦拭螢幕。 要清潔外殼 1. 請用柔軟的乾布。 2. 如果仍不夠清潔，請在乾淨、柔軟的無塵布上倒上少許不含氨水、不含酒精、非磨 損性清潔劑，然後擦拭表面。 免責聲明 • ViewSonic ® 建議不要使用含氨水或含酒精的清潔劑來清潔 LCD 顯示器的螢幕或外 殼。據報告顯示某些化學清潔劑會損壞 LCD 顯示器的螢幕和 / 或外殼。 • ViewSonic 對於因使用含氨水或含酒精的清潔劑造成的損壞不負任何責任。 Optiquest Q201wb... -
Page 15: 有限保固
VIEWSONIC 保固範圍 : ViewSonic 保證此產品在保固期內無材料和工藝方面的缺陷。如果產品在保固期內被確 認唯有材料或工藝方面的缺陷。ViewSonic 將修復此產品或以同型產品替換。替換產品 或零件可能包含重新製造或整修的零件或組件。 保固有限期： ViewSonic LCD 顯示器 的所有零件 ( 包括光源 ) 的保固期為自第一顧客購買之日起一 年，所有服務的保固期為第一顧客購買之日起一年。 保固對象： 此保固僅對第一購買者有效。 不在保固範圍內的事項： 1. 任何序號被損毀、塗改或擦除的產品。 2. 由於以下原因造成的產品損壞、損傷或故障： a. 意外事故、操作失當、疏忽、火災、水災、閃電或其他自然災害、未經授權的產 品修改或未遵循產品提供的說明而造成的損壞。 b. 由於運輸造成的損壞。 c. 搬運或安裝產品造成的損壞。 d. 產品外部之原因，例如電源不安定或電源故障。 e. 使用不符合 ViewSonic 技術規格的代用品或零件時所致。 f. 正常磨損。 g. - Page 16 美國州法的效力 : 此保固為您提供特定的法律權利，但您可能因為所在州的不同而享有不同的權利。一 些州不允許隱含保固限制和 / 或不允許意外或繼發性損失免責，所以以上限制和免責條 款可能不適用於您。 美國、加拿大以外地區之銷售 : 有關在美國和加拿大以外地區銷售的 ViewSonic 產品的保固和服務資訊，請與 ViewSonic 或您本地的 ViewSonic 代理商聯繫。 中國大陸 （香港、澳門、台灣地區除外）產品保修期限按照產品保修卡相關保修條款 執行。 在歐洲或俄國的使用者，可至 「支援 / 保固資訊」下的 www.viewsoniceurope.com 查看 完整的保固詳細資訊。 4.3: ViewSonic LCD Warranty Page 2 of 2 LCD_LW01 Rev. 1b 06-11-07 Optiquest Q201wb...
