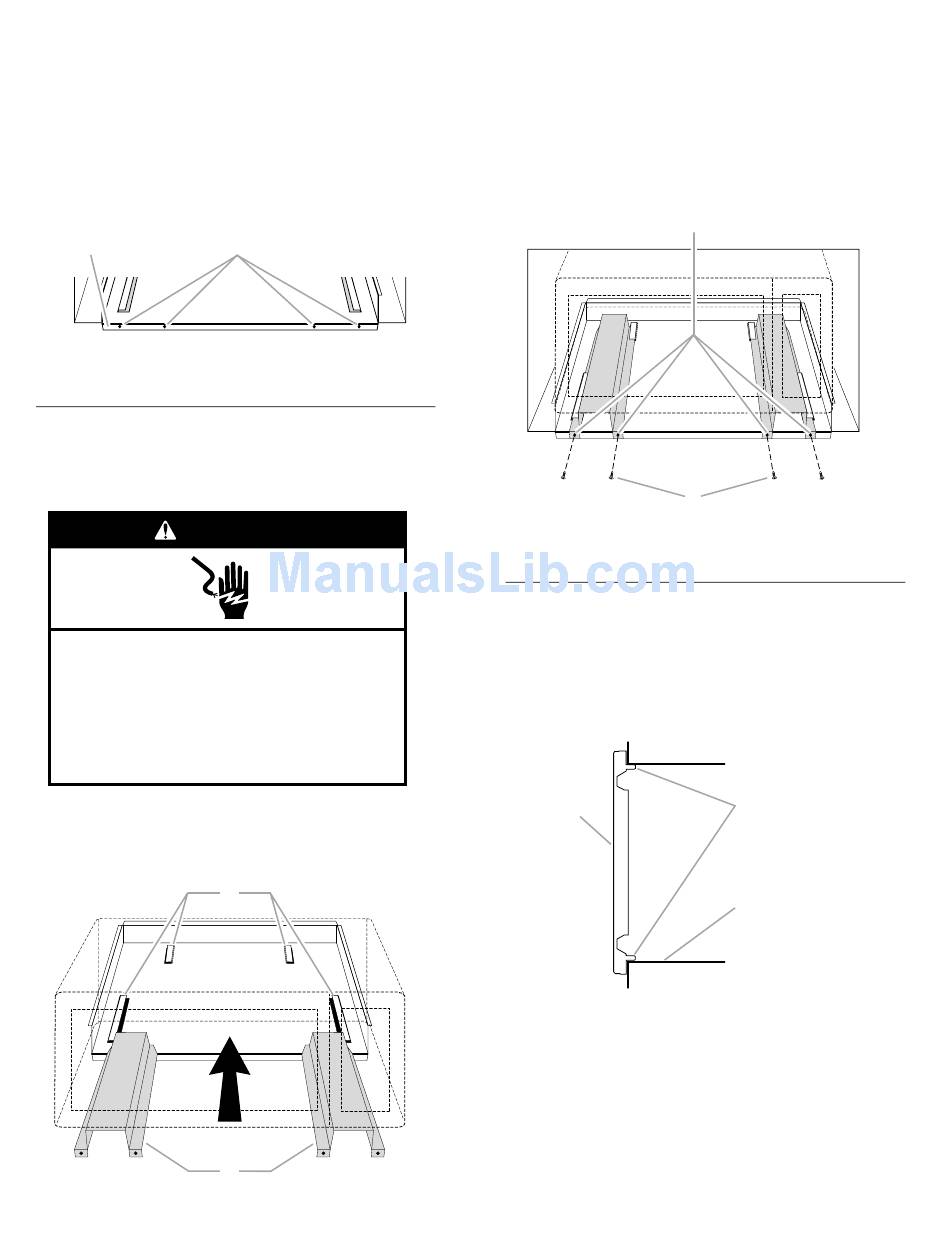

5.
Utilizando la broca de 7/64'', haga los tres
agujeros marcados en el Paso 4.
6.
Realinee e instale la base inferior con los tres
tornillos cortos.
7.
Use una broca de 7/64" para hacer los agujeros
guías en las cuatro perforaciones de las bridas de
montaje del ducto, en la parte inferior frente al
recorte/apertura del gabinete.
A
A. Soporte de la base inferior
B. Agujeros de montaje
Instalación del horno microondas
1.
Gire suavemente el horno microondas a su posición derecha.
2.
Posicione el horno microondas cerca del espacio de la abertura.
PELIGRO
Riesgo de descarga eléctrica
Conecte a un enchufe a tierra de tres puntas.
No retire el enchufe a tierra.
No utilice un adaptador.
No utilice una extensión o alargador.
El no seguir estas instrucciones puede provocar la
muerte, incendio, o descargas eléctricas.
3.
Conecte el horno microondas.
4.
Alinee los rieles con las guías de precisión de la base inferior.
A. Rieles guías
B. Rieles
B
A
B
5.
Deslice el horno microondas hacia atrás para
ponerlo en su lugar. Los agujeros de los soportes
de los rieles y de la base inferior se alinearán
contra la parte delantera inferior de la abertura del
gabinete.
6.
Asegure el horno microondas a la
abertura/gabinete instalando cuatro tornillos
cortos en los agujeros de montaje.
A. Agujeros de montaje
B. Tornillos cortos (4)
Instalación del juego de molduras del
marco
1.
Posicione el juego de molduras del marco sobre
el espacio vacío para que las lengüetas inferiores
descansen en el piso de la abertura, tal y como
aparece en el dibujo.
A
A. Juego de molduras delantero
B. Lengüetas (superior e inferior)
C. Piso de abertura/gabinete
2.
Sostenga el juego de molduras del marco en su
lugar y utilice la broca de 7/64'' para hacer cuatro
agujeros en la parte delantera de la
abertura/gabinete tanto en la esquina superior e
inferior del juego de molduras.
SP-5
A
B
B
C
