NuTone Premier NP50000 Series Instruction Manual

Nutone range hood installation instructions
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027
NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227
To Register this Product Visit www.Nutone.com
NP50000
Series
ENGLISH
.......................................
FRANÇAIS
.................................
ESPAÑOL
..................................
2
12
22

Advertisement

Table of Contents
loading

Related Manuals for NuTone Premier NP50000 Series

Summary of Contents for NuTone Premier NP50000 Series

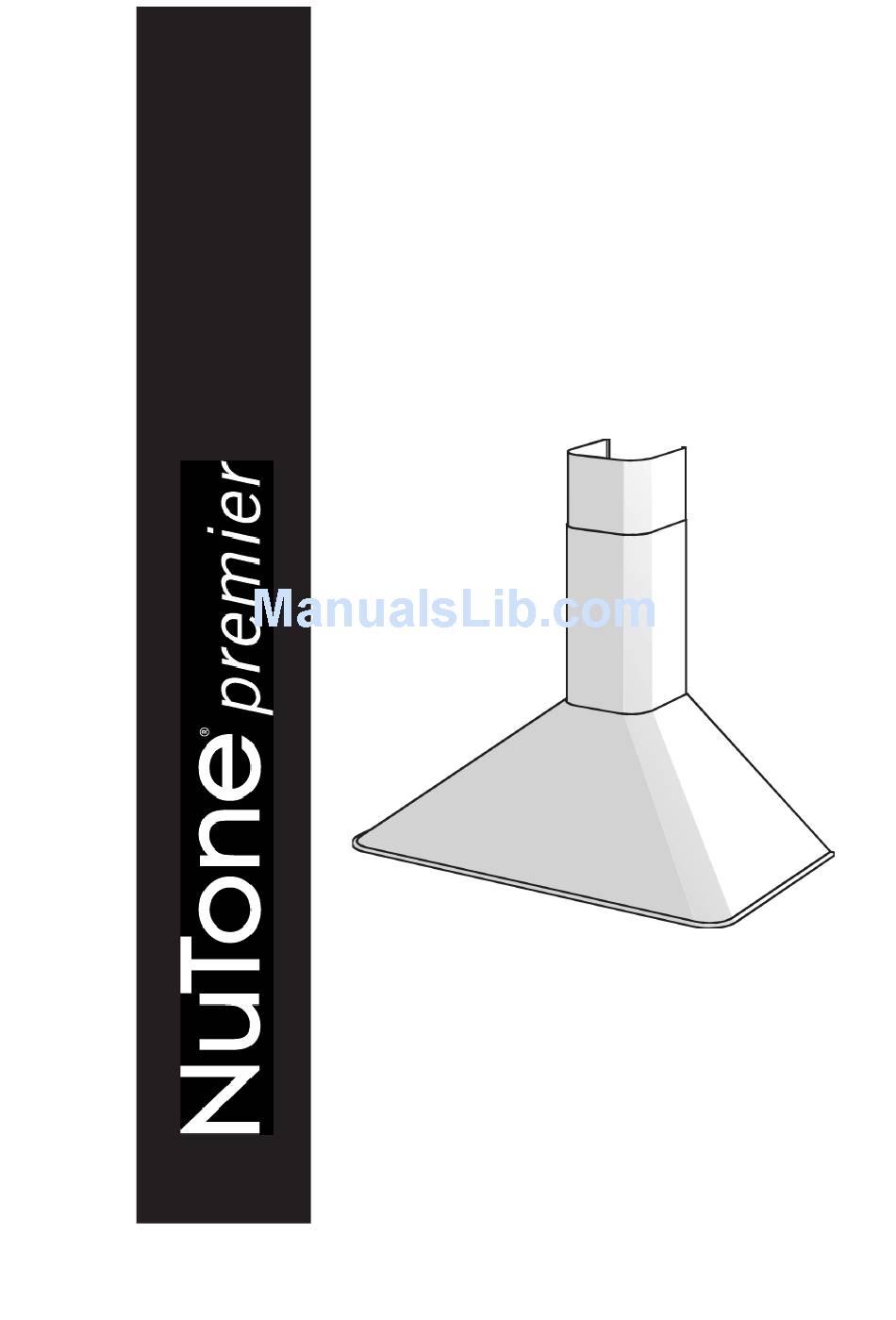

  • Page 1 Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 To Register this Product Visit www.Nutone.com NP50000 Series ENGLISH FRANÇAIS ESPAÑOL...
  • Page 2 READ AND SAVE THESE INSTRUCTIONS INTENDED FOR DOMESTIC COOKING ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
  • Page 3 CAUTION 1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages. 2. Take care when using cleaning agents or detergents. 3.

  • Page 4: Prepare The Hood

    PREPARE THE HOOD Unpack hood and check contents. You should receive: 1 - Hood 1 - Decorative Flue Assembly 1 - Adapter 2 - Non-ducted recirculation filters 1 - Parts Bag (B080810471) containing: 1 - Mounting Bracket 1 - Discharge Collar 1 - Flue Mounting Bracket DECORATIVE FLUE...

  • Page 5: Install The Ductwork

    INSTALL THE DUCTWORK (DUCTED HOODS ONLY) NOTE: To reduce the risk of fire, use only metal ductwork. 1. Decide where the ductwork will run between the hood and the outside. 2. A straight, short duct run will allow the hood to perform most efficiently.

  • Page 6: Install Flue Mounting Bracket

    INSTALL MOUNTING BRACKET 1. Construct wood wall framing that is flush with interior surface of wall studs. Make sure: a) the framing is centered over installation location. b) the height of the framing will allow the mounting bracket to be secured to the framing within the dimensions shown.
  • Page 7 2. Attach an adequate length of 6” round steel ducting to the range hood duct connector. Fig.6 3. Duct tape all joints to make them secure and air tight. 4. Carefully place the lower decorative flue into the recessed area of the range hood top.

  • Page 8: Install The Hood

    PREPARE THE HOOD NON - DUCTED CONFIGURATION, cont’d. 8. Carefully place the lower decorative flue into the recessed area of the range hood top. Fig.7 9. Carefully slide the upper decorative flue down inside the lower flue. Note: air vents must be up. Fig.7 10.Secure the recirculation plenum to the upper flue with (4) flat head screws.

  • Page 9: Maintenance

    NON-DUCTED RECIRCULATION FILTERS INSTALLATION 1. Non-ducted recirculation (B03300487) is included. 2. Position the filters over the blower. 3. Rotate to lock filters in place. MAINTENANCE Proper maintenance of the Range Hood will assure proper performance of the unit. Grease Filter The grease filter should be cleaned frequently.

  • Page 10: Operation

    OPERATION Controls The hood is operated using the slide controls under the bottom of the hood. The light switch turns the lamps on and off. The blower switch: makes it possible to select the motor operating speed. Position 0: motor off. The pilot lamp lights up whenever the blower is on.

  • Page 11: Warranty

    This warranty supersedes all prior warranties. To qualify for warranty service, you must (a) notify Broan-NuTone LLC at the address stated below or telephone: 1-800-637-1453, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part.
  • Page 12 LISEZ ET CONSERVEZ CES INSTRUCTIONS SEULEMENT POUR UTILISATION DOMESTIQUE AVERTISSEMENTS POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES: 1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à...
  • Page 13 4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le mode d’emploi. B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé. C.
  • Page 14 PREPAREZ LA HOTTE Enlever la hotte dans l’emballage et controller le contenu. Vous devez recevoir : 1 - Hotte 1 - Conduit décoratif 1 - Adaptateur 2 - Filtres version recyclant l’air 1 - Sachet (B080810471) avec: 1 - Étrier d’assemblage 1 - Collier d’évacuation 1 - Étrier de support FILTRES VERSION...

  • Page 15: Installation Des Conduits

    INSTALLATION DES CONDUITS (UNIQUEMENT POUR LES HOTTES CARÉNÉES) REMARQUE: pour réduire les risques d’incendie, utilisez uniquement des conduits métalliques. 1. Choisissez l’endroit où passera le conduit pour relier la hotte à l’extérieur. 2. Un conduit court et droit permet un meilleur rendement de la hotte.
  • Page 16 INSTALLATION DES ETRIERS D’ASSEMBLAGE 1. Construisez un cadre en bois pour le mur dont les vis-pivot ne dépassent pas. Assurez-vous: a) que le cadre est centré au-dessus de l’emplacement de l’installation. b) la hauteur du cadre permettra que les étriers d’assemblage soient fixés au cadre en respectant les dimensions indiquées.

  • Page 17: Préparation De La Hotte

    CONFIGURATION CARÉNÉE 1. Installez le collet de refoulement dans le conduit relié à la hotte (fig.6). 2. Attachez un conduit arrondi en acier d’une longueur de 6" au connecteur du conduit de la hotte (fig.6). 3. Reliez toutes les sections pour empêcher le passage de l’air.

  • Page 18: Installation De La Hotte

    PRÉPARATION DE LA HOTTE CONFIGURATION NON CARÉNÉE (suite). 8. Placez précautionneusement le carneau décoratif inférieur dans la partie de la hotte en retrait (fig.7). 9. Faites glisser lentement le carneau décoratif à l’intérieur du conduit inférieur. Remarque: les prises d’air doivent être tournées vers le haut (fig.7).

  • Page 19: Entretien

    ASSEMBLAGE DES FILTRES VERSION RECYCLANT L’AIR 1. Les filtres version recyclant l’air (B03300487) sont fourni. 2. Placez les filtres au-dessus du ventilateur. Grâce à un mouvement rotatif, fixez les filtres à leur place. ENTRETIEN Un bon entretien de votre hotte garantira une excellente performance.
  • Page 20 FONCTIONNEMENT Commandes La hotte peut être manœuvrée à l’aide des curseurs situés sous la partie inférieure de la hotte. L’interrupteur de la lumière allume et éteint les lampes. L’interrupteur du ventilateur permet de sélectionner la vitesse de marche du moteur. Position 0: moteur éteint. Le voyant lumineux s’allume quand le ventilateur fonctionne.

  • Page 21: Garantie

    (autre que de la part de Broan-NuTone LLC), une installation défectueuse ou bien une installation ne respectant pas les instructions d’installation recommandées. La durée de toute garantie implicite est limitée à...
  • Page 22 LEA Y CONSERVE ESTAS INSTRUCCIONES INDICADO PARA EL USO EN COCINAS DOMESTICAS ADVERTENCIA PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS: 1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.
  • Page 23 ADVERTENCIA 1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes. 2.

  • Page 24: Prepare La Campana

    PREPARE LA CAMPANA Sacar la campana de l’embalaje y controlar el contenido. Recivireis: 1 - Campana 1 - Tubo decorativo 1 - Reducción 2 - Filtros configuración sin tubo 1 - Bolsita (B080810471) con: 1 - Soporte de montaje 1 - Casquillo 1 - Soporte para el montaje del tubo TUBO DECORATIVO...

  • Page 25: Instalacion Electrica

    INSTALACIÓN DEL CONDUCTO (SÓLO CAMPANAS CON CONDUCTO) NOTA: Para reducir el riesgo de fuego, utilice sólo conductos de metal. 1. Decida el lugar entre la campana y el exterior en el que colocará el conducto. 2. Un conducto corto y recto permitirá que la campana funcione más eficazmente.

  • Page 26: Preparación De La Campana

    INSTALACION DE LOS SOPORTES PARA EL MONTAJE 1. Construya una estructura de madera en la pared que quedará nivelada con la parte interior de los tacos en la pared. Asegúrese de que: a) La estructura se encuentra centrada por encima de la instalación del tubo. b) La altura de la estructura permite fijar los soportes para el montaje en esta estructura siguiendo las dimensiones...
  • Page 27 superficies exteriores de la campana y de las salidas de humo decorativas. CONFIGURACIÓN CON CONDUCTO 1. Instale el cuello de descarga en el conector de conducto de la campana de cocina. Fig.6 2. Conecte un conducto redondo de acero de 6"...

  • Page 28: Instalación De La Campana

    PREPARACIÓN DE LA CAMPANA CONFIGURACIÓN SIN CONDUCTO, continuación 8. Coloque con cuidado la salida de humos decorativa inferior en el área empotrada de la parte superior de la campana de cocina. Fig.7 9. Deslice cuidadosamente la salida de humos decorativa superior hacia abajo, dentro de la salida de humos inferior.

  • Page 29: Mantenimiento

    5. Levante la salida de humos superior hasta que sus orificios se alineen con los orificios del soporte de montaje de la salida de humos (situado en el techo). Fig.11 6. Asegure la salida de humos con (2) tornillos de montaje (3.9x9.5mm). Fig.11 INSTALACION FILTROS CONFIGURACIÓN SIN TUBO 1.
  • Page 30 FUNCIONAMIENTO Mandos La campana se controla mediante los mandos corrrederos situados en la parte inferior de la misma. El interruptor da luz enciende y apaga las lámparas. El interruptor del aspirador: regula la velocidad de trabajo del motor. Posición 0: motor apagado. El piloto se enciende cuando el aspirador está...
  • Page 31 EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD COMERCIAL O CONVE- NIENCIA PARA UN PROPOSITO ESPECIFICO. Durante el periodo de un año, Broan-NuTone LLC, si lo estima conveniente, reparará o reemplazará sin gastos para el usuario cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente.

  • Page 32: Service Parts

    SERVICE PARTS NP50000 SERIES RANGE HOOD parts for black, white, polished brass, or brushed copper models, call Broan Customer Service. KEY NO. PART NO. B08087292 B02300233 BE3244974 B02300264 B02300280 B08099902 B02300787 BW0000019 B02310177 B03295076 B03204177 B03295018 B02300248 B08088378 BE3343338 B03117797...
  • Page 33 LISTE PIECES DE RECHANGE NP50000 SERIES RANGE HOOD en inox. Pour les pièces de recharge des modèles de couleurs noir, blanc, laiton jaune poli, cuivre brossé, contacter Broan Customer Service. PART N. B08087292 B02300233 BE3244974 B02300264 B02300280 B08099902 B02300787 BW0000019...

  • Page 34: Lista De Piezas De Recambio

    LISTA DE PIEZAS DE RECAMBIO NP50000 SERIES RANGE HOOD para campanas de acero inoxidable, si desean las piezas de recambio de los modelos en blanco, negro, latón lustrado ó cobre acepillado, pónganse en contacto con el servicio al cliente de Broan.
  • Page 35 SERVICE PARTS - LISTE PIECES DE RECHANGE - LISTA DE PIEZAS DE RECAMBIO NP50000 SERIES RANGE HOOD...
  • Page 36 04307655/2S...
