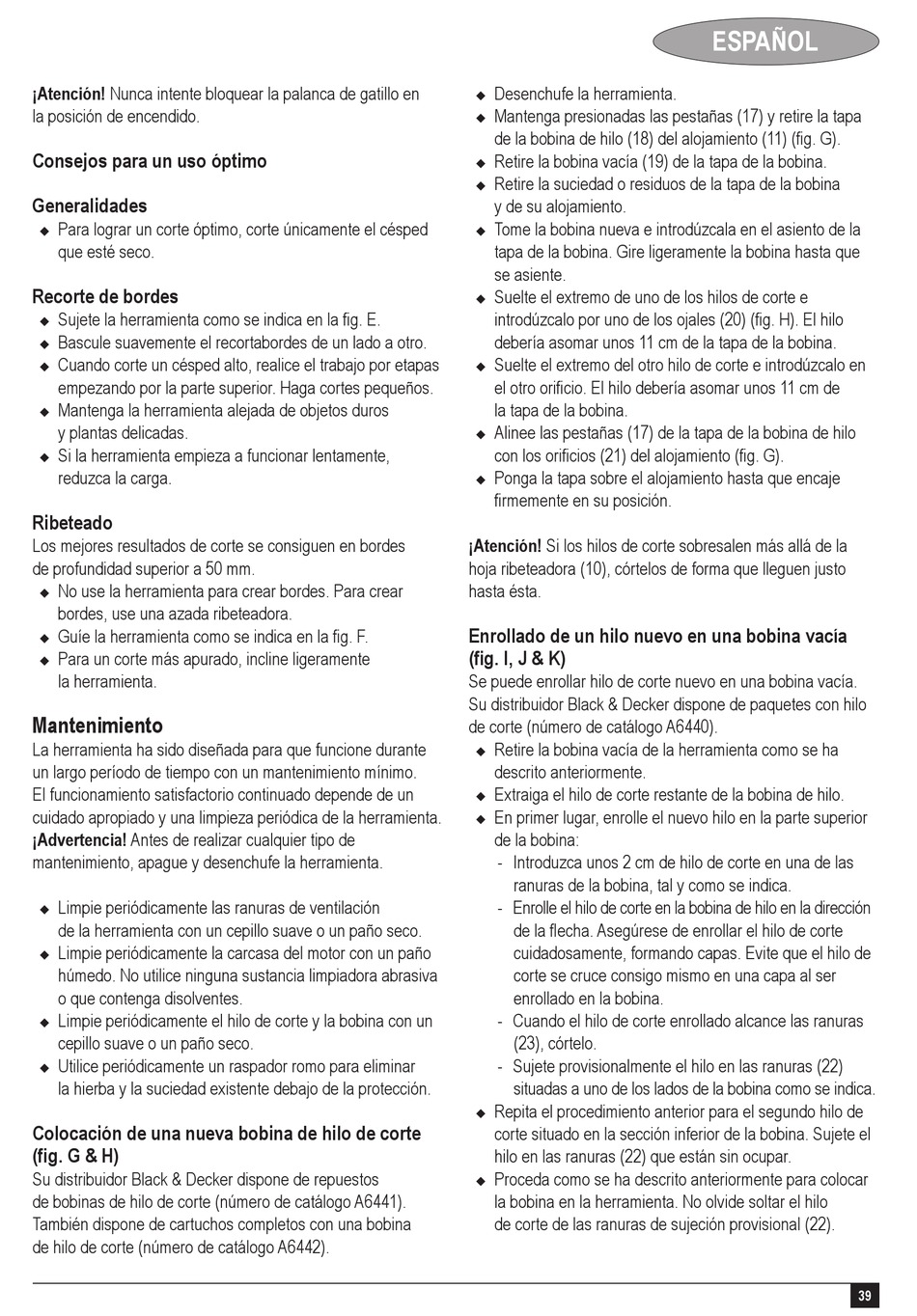

Mantenimiento - Black & Decker GL652 Original Instructions Manual

Hide thumbs

Advertisement

Table of Contents
¡Atención! Nunca intente bloquear la palanca de gatillo en
la posición de encendido.
Consejos para un uso óptimo
Generalidades
Para lograr un corte óptimo, corte únicamente el césped
u
que esté seco.
Recorte de bordes
Sujete la herramienta como se indica en la fig. E.
u
Bascule suavemente el recortabordes de un lado a otro.
u
Cuando corte un césped alto, realice el trabajo por etapas
u
empezando por la parte superior. Haga cortes pequeños.
Mantenga la herramienta alejada de objetos duros
u
y plantas delicadas.
Si la herramienta empieza a funcionar lentamente,
u
reduzca la carga.
Ribeteado
Los mejores resultados de corte se consiguen en bordes
de profundidad superior a 50 mm.
No use la herramienta para crear bordes. Para crear
u
bordes, use una azada ribeteadora.
Guíe la herramienta como se indica en la fig. F.
u
Para un corte más apurado, incline ligeramente
u
la herramienta.

Mantenimiento

La herramienta ha sido diseñada para que funcione durante
un largo período de tiempo con un mantenimiento mínimo.
El funcionamiento satisfactorio continuado depende de un
cuidado apropiado y una limpieza periódica de la herramienta.
¡Advertencia! Antes de realizar cualquier tipo de
mantenimiento, apague y desenchufe la herramienta.
Limpie periódicamente las ranuras de ventilación
u
de la herramienta con un cepillo suave o un paño seco.
Limpie periódicamente la carcasa del motor con un paño
u
húmedo. No utilice ninguna sustancia limpiadora abrasiva
o que contenga disolventes.
Limpie periódicamente el hilo de corte y la bobina con un
u
cepillo suave o un paño seco.
Utilice periódicamente un raspador romo para eliminar
u
la hierba y la suciedad existente debajo de la protección.
Colocación de una nueva bobina de hilo de corte
(fig. G & H)
Su distribuidor Black & Decker dispone de repuestos
de bobinas de hilo de corte (número de catálogo A6441).
También dispone de cartuchos completos con una bobina
de hilo de corte (número de catálogo A6442).
Desenchufe la herramienta.
u
Mantenga presionadas las pestañas (17) y retire la tapa
u
de la bobina de hilo (18) del alojamiento (11) (fig. G).
Retire la bobina vacía (19) de la tapa de la bobina.
u
Retire la suciedad o residuos de la tapa de la bobina
u
y de su alojamiento.
Tome la bobina nueva e introdúzcala en el asiento de la
u
tapa de la bobina. Gire ligeramente la bobina hasta que
se asiente.
Suelte el extremo de uno de los hilos de corte e
u
introdúzcalo por uno de los ojales (20) (fig. H). El hilo
debería asomar unos 11 cm de la tapa de la bobina.
Suelte el extremo del otro hilo de corte e introdúzcalo en
u
el otro orificio. El hilo debería asomar unos 11 cm de
la tapa de la bobina.
Alinee las pestañas (17) de la tapa de la bobina de hilo
u
con los orificios (21) del alojamiento (fig. G).
Ponga la tapa sobre el alojamiento hasta que encaje
u
firmemente en su posición.
¡Atención! Si los hilos de corte sobresalen más allá de la
hoja ribeteadora (10), córtelos de forma que lleguen justo
hasta ésta.
Enrollado de un hilo nuevo en una bobina vacía
(fig. I, J & K)
Se puede enrollar hilo de corte nuevo en una bobina vacía.
Su distribuidor Black & Decker dispone de paquetes con hilo
de corte (número de catálogo A6440).
Retire la bobina vacía de la herramienta como se ha
u
descrito anteriormente.
Extraiga el hilo de corte restante de la bobina de hilo.
u
En primer lugar, enrolle el nuevo hilo en la parte superior
u
de la bobina:
- Introduzca unos 2 cm de hilo de corte en una de las
ranuras de la bobina, tal y como se indica.
- Enrolle el hilo de corte en la bobina de hilo en la dirección
de la flecha. Asegúrese de enrollar el hilo de corte
cuidadosamente, formando capas. Evite que el hilo de
corte se cruce consigo mismo en una capa al ser
enrollado en la bobina.
- Cuando el hilo de corte enrollado alcance las ranuras
(23), córtelo.
- Sujete provisionalmente el hilo en las ranuras (22)
situadas a uno de los lados de la bobina como se indica.
Repita el procedimiento anterior para el segundo hilo de
u
corte situado en la sección inferior de la bobina. Sujete el
hilo en las ranuras (22) que están sin ocupar.
Proceda como se ha descrito anteriormente para colocar
u
la bobina en la herramienta. No olvide soltar el hilo
de corte de las ranuras de sujeción provisional (22).
ESPAÑOL
39
