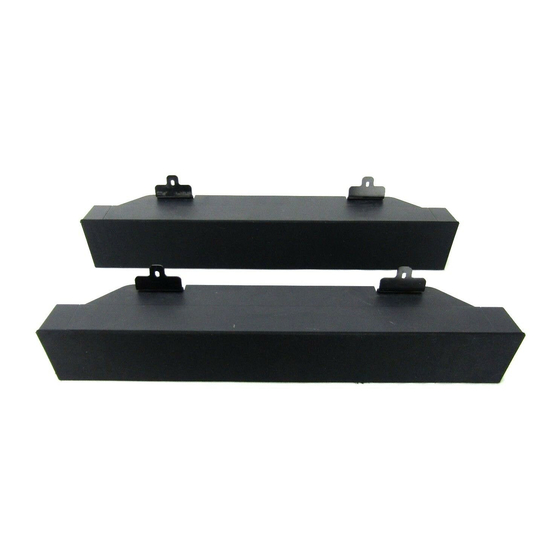

SP-3215
Follow these steps to connect the speaker to your LCD monitor
1. Turn off the power of the LCD.
2. Screw appropriate mounting brackets into appropriate position on each speaker ( 2 brackets per speaker ).
3. Attach mounting bracket / speakers to the LCD using one (1) black 10mm screw (included) per bracket. (Figure1)
4. Once both speakers are attached to the LCD, connect the speaker wires first to the terminals on the LCD and
then to the terminals on the attached speakers. (Figure1)
The red wire (+) connects to the red (+) terminal on the speaker.
The black wire (-) connects to the black (-) terminal on the speaker.
5. Turn the LCD power on.
Do not hold the display by the speakers when moving or shifting the display.
Follow the safety instructions in the monitor's user's manual.
Troubleshooting
No speaker sound
• Check that the speaker wire is correctly attached to the LCD and to each speaker terminal.
• Check the volume setting .
• Check the mute button.
Cleaning the Cabinet
• Follow the "Recommended Use" in the display's user manual.
Specifications
• Power 7W + 7W @8 ohm
• Frequency response 100 Hz – 20 kHz
• Dimension*(Net) 75mm(W) x 476.3mm(H) x 83mm(D)
• Weight*(Net) 0.85 kg
Contents
• Speaker x 2 • Speaker wire x 2 • Mounting bracket x 4
• Speaker screws (10mm length) x 12 • Quick start guide
* Measurements shown are for each individual speaker.
Attenersi alle fasi che seguono per collegare le casse al monitor LCD
1. Disattivare l'interruttore d'alimentazione del monitor LCD.
2. Montare le staffe di montaggio appropriate nelle posizioni appropriate di ciascuna cassa (2 staffe per cassa).
3. Montare il gruppo staffa/cassa sul monitor LCD usando una (1) vite da 10 mm per staffa. (Figura 1)
4. Una volta che entrambe le casse sono attaccate al monitor LCD, collegare i cavi delle casse ai terminali sul
monitor LCD e poi ai terminali delle casse. (Figura 1)
Il cavo rosso (+) si collega al terminale rosso (+) della cassa.
Il cavo nero (-) si collega al terminale nero (-) della cassa.
5. Accendere il monitor LCD.
Quando si sposta il monitor, non afferrarlo per le casse.
Attenersi alle istruzioni di sicurezza contenute nel manuale utente del monitor.
Risoluzione dei problemi
Assenza sonoro casse
• Controllare che il cavo delle casse sia collegato in modo corretto, ed ai terminali corretti del monitor LCD e delle
casse.
• Controllare il volume delle casse.
• Controllare il tasto Mute.
Pulizia del mobile
• Eseguire le raccomandazioni d'uso del Manuale.
Specifiche
• Potenza 7W + 7W a 8 ohm
• Risposta di frequenza 100 Hz - 20 kHz
• Dimensioni*(Netto) 75 mm (L) x 476,3 mm (A) x 83 mm (P)
• Peso*(Netto) 0,85 kg
Contenuti
• 2 Casse • 2 Cavo casse • 4 Staffe di montaggio
• 12 Viti casse (da 10 mm) • Guida rapida
* Le misurazioni riportate qui si riferiscono ad ogni singola cassa.
LCD3215
Suivez ces étapes pour brancher les haut-parleurs sur votre moniteur LCD
1. Éteignez le bouton d'alimentation du LCD.
2. Vissez les supports de montage appropriés à leur position prévue sur chaque haut-parleur (2 supports par
haut-parleur).
3. Vissez les supports de montage/haut-parleurs sur le LCD à l'aide d'une (1) vis noire de 10mm par support.
(Figure1)
4. Une fois que les deux haut-parleurs sont fixés au LCD, branchez les fils des haut-parleurs sur les bornes du
LCD puis sur les bornes des haut-parleurs attachés. (Figure1)
Le fil avec la ligne rouge (+) se branche sur la borne rouge (+) du haut-parleur.
Le fil avec la ligne noire (-) se branche sur la borne noire (-) du haut-parleur.
5. Allumez l'alimentation du LCD.
Ne tenez pas l'écran par les haut-parleurs lorsque vous le déplacez.
Veuillez suivre les consignes de securite du guide utilisateur du moniteur.
Dépannage
Aucun son dans les haut-parleurs
• Vérifiez que le fil du haut-parleur est correctement attaché au LCD et que chaque haut-parleur est branché sur
chaque borne de haut-parleur.
• Vérifiez le réglage de volume sur les haut-parleurs.
• Vérifiez le bouton muet.
Nettoyage du boîtier
• Suivez l'utilisation recommandée dans le mode d'emploi de l'écran.
Spécifications
• Puissance 7W + 7W @8 ohms
• Réponse en fréquences 100Hz – 20kHz
• Dimensions
*
(Net) 75mm(L) x 476,3mm(H) x 83mm(P)
• Poids
*
(Net) 0,85 kg
Contenu
• Haut-parleur x 2 • Fil de haut-parleur x 2 • Supports de montage x 4
• Vis de haut-parleurs (longueur 10mm ) x 12 • Guide de démarrage rapide
*Les mesures indiquées concernent chaque haut-parleur individuellement.
