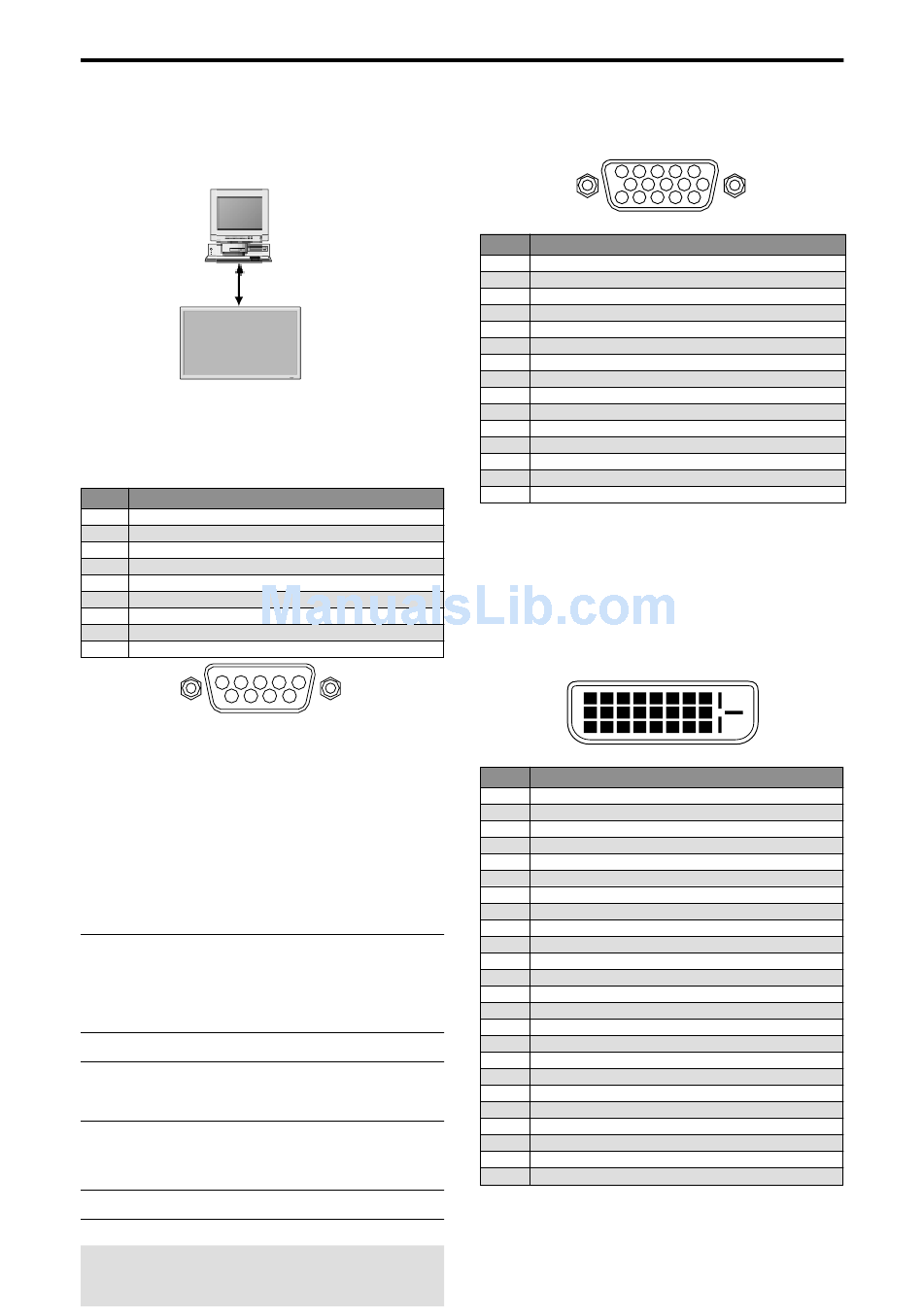

Control Externo
Aplicación
Estas especificaciones cubren el control de comunicaciones
del monitor de plasma mediante un equipo externo.
Conexiones
Las conexiones son hechas como se describe a
continuación.
Monitor de plasma
Conector en el lado del monitor de plasma: Terminal
EXTERNAL CONTROL (de control externo).
Utilice un cable cruzado (inversión).
Tipo de conector: Conector macho D-Sub de 9 pines
Nombre del pin
1
Sin conexión
2
RXD (recepción de datos)
3
TXD (transmisión de datos)
4
DTR (lado DTE preparado)
5
GND (conexión a tierra)
6
DSR (lado DCE preparado)
7
RTS (preparado para el envío)
8
CTS (borrar para envío)
9
Sin conexión
1
2 3 4
6
7 8
Parámetros de comunicación
(1) Sistema de comunicación
(2) Interfase
(3) Velocidad de baudios
(4) Longitud de datos
(5) Paridad
(6) Bitio de retención
(7) Código de comunicación
Códigos de control externo
Función
Datos de los códigos
Alimentación activada
9FH 80H 60H 4EH 00H CDH
desactivada
9FH 80H 60H 4FH 00H CEH
Conmutación del interruptor de entrada
Video1 (BNC)
DFH 80H 60H 47H 01H 01H 08H
Video2 (RCA)
DFH 80H 60H 47H 01H 02H 09H
Video3 (S-Video)
DFH 80H 60H 47H 01H 03H 0AH
DVD1/HD1 (RCA)
DFH 80H 60H 47H 01H 05H 0CH
DVD2/HD2 (BNC)
DFH 80H 60H 47H 01H 06H 0DH
RGB1 (mini D-Sub 15-pin)
DFH 80H 60H 47H 01H 07H 0EH
RGB2 (5BNC)
DFH 80H 60H 47H 01H 08H 0FH
RGB3 (DVI)
DFH 80H 60H 47H 01H 0CH 13H
Silenciador de Audio activado
9FH 80H 60H 3EH 00H BDH
desactivado
9FH 80H 60H 3FH 00H BEH
Modo Imagen NORMAL
DFH 80H 60H OAH 01H 01H CBH
TEATRO1
DFH 80H 60H OAH 01H 02H CCH
TEATRO2
DFH 80H 60H OAH 01H 03H CDH
DEFECTO
DFH 80H 60H OAH 01H 04H CEH
BRIGHT
DFH 80H 60H OAH 01H 05H CFH
Mode Aspecto STADIUM
DFH 80H 60H 51H 01H 02H 13H
ZOOM
DFH 80H 60H 51H 01H 03H 14H
NORMAL
DFH 80H 60H 51H 01H 04H 15H
FULL
DFH 80H 60H 51H 01H 05H 16H
14 : 9
DFH 80H 60H 51H 01H 09H 1AH
2.35 : 1
DFH 80H 60H 51H 01H 0AH 1BH
Auto Imagen ON
DFH 80H 60H 7FH 03H 03H 09H 00H 4DH
OFF
DFH 80H 60H 7FH 03H 03H 09H 01H 4EH
Mode Cine
ON
DFH 80H 60H C1H 01H 01H 82H
OFF
DFH 80H 60H C1H 01H 02H 83H
Nota: Si lo necesita, póngase en contacto con su
concesionario local para obtener una lista completa de
los códigos de control externo.
Equipo externo
Por ej.: Un ordenador personal
5
9
Asincrónico
RS-232C
9600 bps
8 bitios
Impar
1 bitio
Hexagonal
(Referencia)
Sp-38
Asignación de pines
Conector mini D-Sub 15-pin
(Analógico)
RGB 1
5
4
3
10 9
15 14 13 12 11
Nº de pin
Señal (analógica)
1
Rojo
2
Verde o Sinc en Verde
3
Azul
4
Sin conectar
5
Tierra
6
Tierra - rojo
7
Tierra - verde
8
Tierra - azul
9
Sin conectar
10
Tierra - señal de sincronización
11
Sin conectar
12
Datos bidireccionales (SDA)
13
Sincronización horizontal o sincronización compuesta
14
Sincronización vertical
15
Reloj de datos
Conector DVI-D 24-pin (Digital)
Esta unidad está equipada con un tipo de conector
comúnmente utilizado para entrada digital.
(Este conector no puede emplearse para entrada analógica).
(TMDS sólo puede utilizarse para un enlace.)
RGB 3
1
2
3
4
5
9 10 11 12 13 14 15 16
17
18
19
20
21 22 23 24
Nº de pin
Señal (digital)
1
T.M.D.S Datos 2 -
2
T.M.D.S Datos 2 +
3
T.M.D.S Datos 2 Blindaje
4
Sin conectar
5
Sin conectar
6
Reloj DDC
7
Datos DDC
8
Sin conectar
9
T.M.D.S Datos 1 -
10
T.M.D.S Datos 1 +
11
T.M.D.S Datos 1 Blindaje
12
Sin conectar
13
Sin conectar
14
Alimentación +5 V
15
Tierra
16
Detección de clavija caliente
17
T.M.D.S Datos 0 -
18
T.M.D.S Datos 0 +
19
T.M.D.S Datos 0 Blindaje
20
Sin conectar
21
Sin conectar
22
T.M.D.S Reloj Blindaje
23
T.M.D.S Reloj +
24
T.M.D.S Reloj -
2
1
8
7
6
6
7
8
