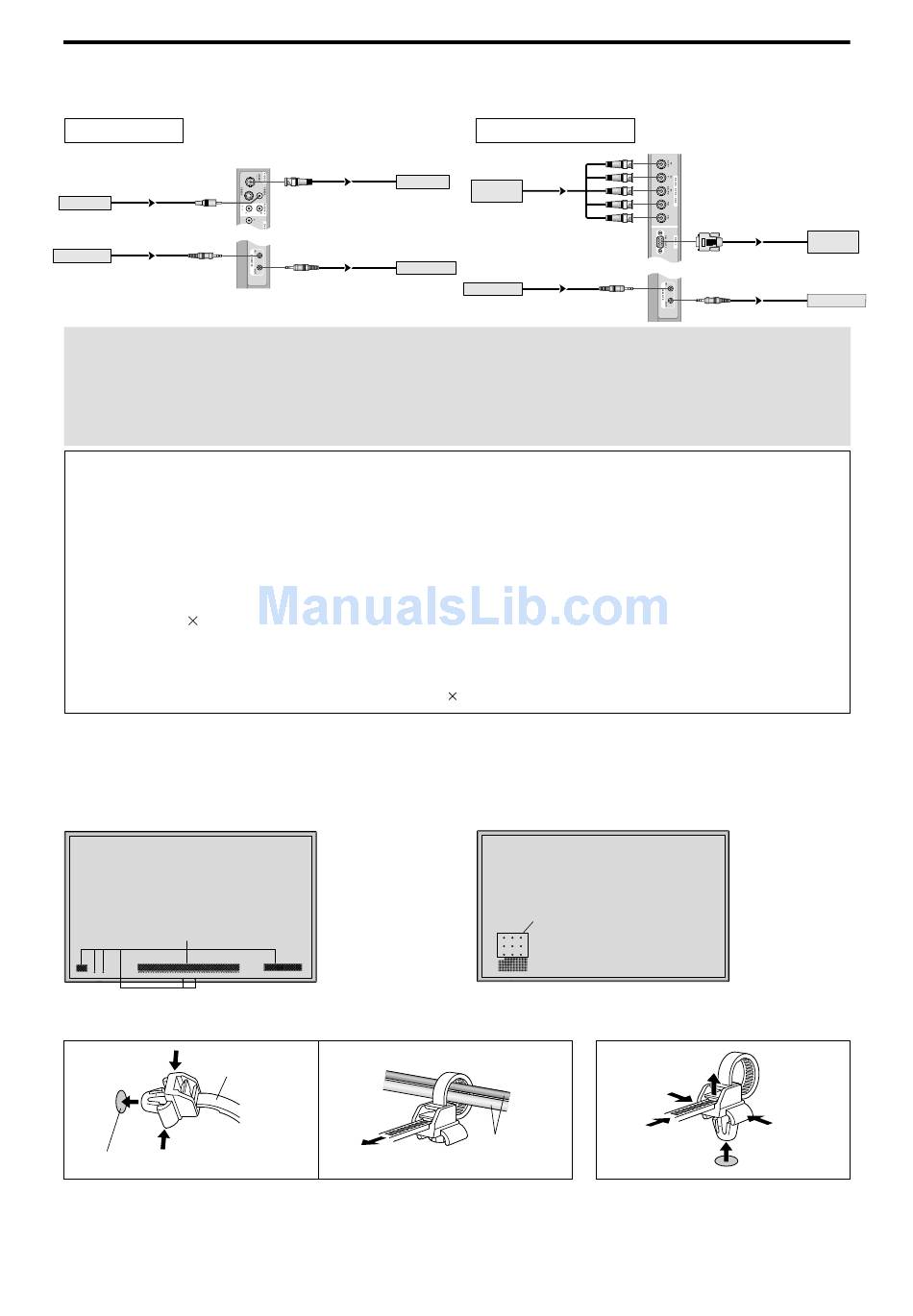

Creación de una video wall (videopared)
Con la capacidad de visualización de matriz incorporada, usted puede crear una video wall 4-25.
• Conecte los cables de señales y los de mando a distancia como se muestra más abajo.
Señal de vídeo
Clavija auriculares RCA
ENTRADA
Señal de VIDEO
ENTRADA
Mando a distancia
Nota:
1. Los terminales VIDEO1 y RGB1 se pueden utilizar para INPUT y OUTPUT.
Cuando LAZO (LOOP OUT) esté en ON, no conecte una señal OUTPUT procedente de otra unidad, porque esto podrá
poner una carga extraordinaria en el otro aparato y dañarlo.
2. LAZO no se puede poner en ON mientras las señales se introducen en el terminal RGB1.
3. LAZO se puede poner en ON mientras las señales se introducen en el terminal RGB1 si POWER está en ON.
Información
• Para dar salida a las señales de lazo a otro monitor de plasma, ponga LAZO en ON.
• Para crear una video wall, ajuste correctamente los elementos del menú VIDEO WALL.
• Para conectar monitores, utilice un cable BNC de 1-2 metros (3,3-6,6 pies) (cualquier cable de venta en tiendas).
• Si la calidad de la imagen es pobre, no utilice el terminal de salida del monitor. Utilice un amplificador de distribución
(cualquier amplificador de distribución de venta en el comercio) para conectar las señales divididas a los respectivos
terminales INPUT del monitor.
• Al ser utilizada como una función de vídeo mosaico, el estándar son como máximo 4-pantallas con una señal
inferior a 1024 768, 60Hz.
• Cuando se utilice una pantalla-9 y sobre video wall, se recomienda particularmente el uso de un amplificador de
distribución.
• Del segundo monitor en adelante, las conexiones requieren un conector o cable de conversión BNC-RCA, un cable
con mini conector D-Sub de 15 contactos-cable BNC ( 5) o un conector de conversión.
Sujeción de los cables
Utilizando las abrazaderas de cables suministradas con el monitor de plasma, sujete los cables de señales y de audio
conectados al monitor en la parte posterior de la unidad.
Tipo 42 pulgadas
Parte posterior de la unidad
agujeros de montaje
Para colocar
1.
abrazaderp
agujero de montaje
Conector BNC
SALIDA
Señal de VIDEO
SALIDA
Mando a distancia
2.
Sp-6
Señal RGB/DVD/HD
Conector BNC
ENTRADA
Señal RGB/
Señal DVD/HD
ENTRADA
Mando a distancia
Tipo 50/61 pulgadas
Parte posterior de la unidad
agujeros de montaje
Para desmontar
cables
SALIDA
Señal RGBl/
Señal DVD/HD
SALIDA
Mando a distancia
