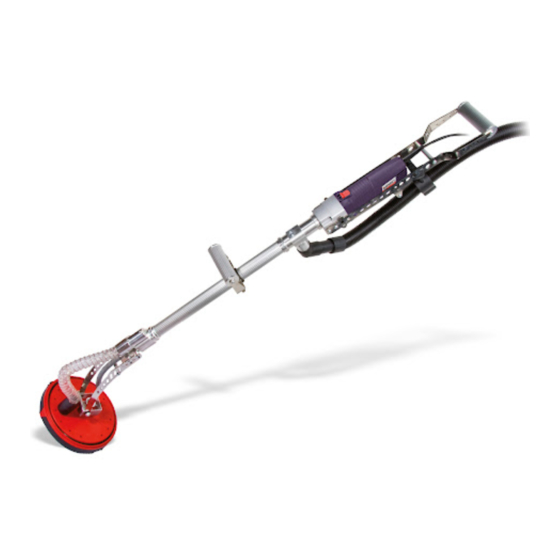

LONG REACH SANDER
Original instructions
WAND- UND DECKENSCHLEIFER
Originalbetriebsanleitung
PONCEUSE AUTOPORTEE A RALLONGES
Notice originale
LIJADORA DE CUELLO LARGO
Manual original
CARTEGGIATRICE A LARGO RAGGIO
Istruzioni originali
SZLIFIERKA DO ŚCIAN I SUFITÓW
Oryginalna instrukcja obsługi
МАШИНКА ШЛИФОВАЛЬНАЯ ДЛЯ СТЕН И ПОТОЛКОВ
Оригинальная инструкция по эксплуатации
ШЛИФОВЪЧНА МАШИНА С ДЪЛГО РАМО
Оригинална инструкция за използване
www.sparkygroup.com
750 W
SM 717CE
We declare under our sole responsibility that this product is in conformity with the provisions of the following directives and
the corresponding harmonized standards:
2006/42/EC, 2004/108/EC, EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Technical file is stored at SPARKY ELTOS AG, Koubrat Str. 9, 5500 Lovetch, Bulgaria.
1 – 17
Hiermit versichern wir unsere persönliche Haftung, daß dieses Erzeugnis den Anordnungen folgender Richtlinien und
entpsrechender harmonisierten Standards entspricht:
2006/42/EC, 2004/108/EC, EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
18 – 37
Die technischen Unterlagen werden bei SPARKY ELTOS AG, Kubrat Str.9, 5500 Lovetch, Bulgarien, aufbewahrt.
Nous déclarons sous notre propre responsabilité que ce produit est conformé aux directives, respectivement les standards
38 – 56
harmonisés:
2006/42/EC, 2004/108/EC, EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Le dossier technique est conservé par SPARKY ELTOS AD, 9, rue Kubrat, Lovech, Bulgarie.
57 – 76
Declaramos nuestra responsabilidad personal de que el presente equipo cumple los requisitos de las siguientes directivas:
2006/42/ЕС, 2004/108/EC, EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
El expediente técnico está archivado en SPARKY ELTOS SA, C/ Kubrat, 9, 5500 Lovech, Bulgaria.
77 – 94
Assumendo la piena responsabilità, dichiariamo che il prodotto è conforme alle disposizioni delle seguenti normative:
2006/42/EC, 2004/108/EC, EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Il fascicolo tecnico viene custodito presso la SPARKY ELTOS AD, 5500 Lovech, via Kubrat n. 9, Bulgaria
95 – 112
Niniejszym deklarujemy naszą osobistą odpowiedzialnością za to, że ten wyrób jest zgodny z rozporządzeniami
następujących dyrektyw i odpowiednich harmonizowanych standardów:
2006/42/ЕС, 2004/108/EC, EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
113–132
Teczka techniczna przechowywana jest w SPARKY ELTOS AG, Kubrat Str.9, 5500 Lovetch, Bułgaria
Мы заявляем нашу личную ответственность за соответствие данного изделия нижеперечисленным директивам и
соответствующим унифицированным стандартам:
133–152
2006/42/EC, 2004/108/EC, EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Техническое досье хранится в СПАРКИ ЕЛТОС АД, ул. Кубрат №9, 5500 Ловеч, Болгария.
Ние декларираме нашата лична отговорност, че това изделие е в съответствие с разпоредбите на следните
директиви, съответно хармонизирани стандарти:
2006/42/ЕС, 2004/108/EC, EN 60745-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Техническото досие се съхранява в СПАРКИ ЕЛТОС АД, ул. Кубрат №9, 5500 Ловеч, България.
20.06.2011
Ние декларираме нашата отговорност, че изделията:
съответстват на изискванията на следните наредби:
- Наредба за съществените изисквания и оценяване съответствието на машините – приета с ПМС № 140 от 19.06.2008 г. ,
- Наредба за съществените изисквания и оценяване на съответствието за електромагнитна съвместимост –
приета с ПМС № 76 от 6.04.2007 г.,
както и на следните БДС, въвели европейски хармонизирани стандарти:
БДС EN 60745-1, БДС EN 55014-1, БДС EN 55014-2, БДС EN 61000-3-2, БДС EN 61000-3-3.
Техническото досие се съхранява в СПАРКИ ЕЛТОС АД, ул. Кубрат №9, 5500 Ловеч, България.
SPARKY Power Tools GmbH
Leipziger Str. 20
•
SMA 717CE
•
SM 712CE
•
SMA 712CE
10117 Berlin, GERMANY
20.06.2011
DECLARATION OF CONFORMITY
KONFORMITÄTSERKLÄRUNG
DECLARATION DE CONFORMITE
DECLARACION DE CONFORMIDAD
DICHIARAZIONE DI CONFORMITÀ
DEKLARACJA ZGODNOŚCI
ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ
ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ
SPARKY Power Tools GmbH
Leipziger Str. 20
10117 Berlin, DEUTSCHLAND
Geschäftsführer
Dipl.-Kfm., Dipl.-Ing. Stanislav Petkov
EO ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ
ШЛИФОВЪЧНИ МАШИНИ С ДЪЛГО РАМО
SM 717CE, SMA 717CE, SM 712CE, SMA 712CE
инж. Станислав Петков
Управител
