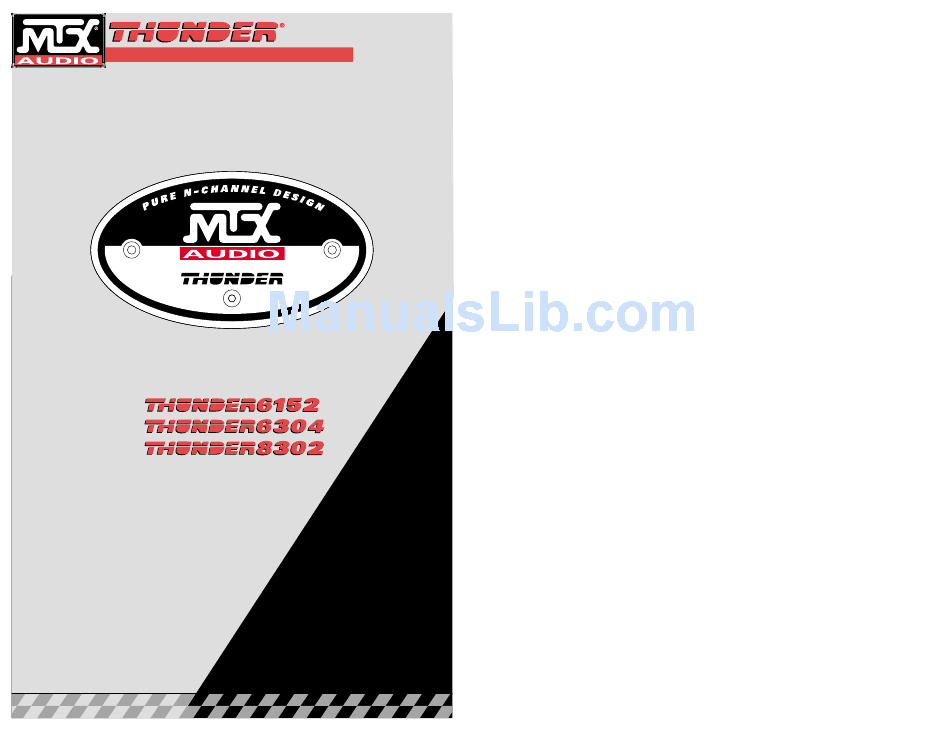

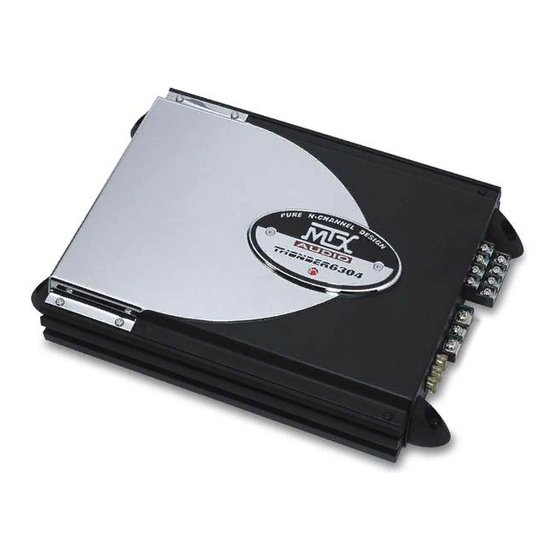

- Page 1 AMPLIFIER OWNER’S MANUAL POWER AMPLIFIERS...
-
Page 2: Specifications
AMPLIFIERS Introduction CONGRATULATIONS... must meet or exceed the rated specification on your purchase of a new MTX Audio before we’ll ship it. No questions. No exceptions. Thunder Amplifier! MTX has long been the industry leader in mobile enclosures We want to ensure you get continuous high... - Page 3 RCA outputs allow for multiple bass amplifiers to be level controlled using one EBC. On the Thunder 6304, the RCA output jacks provide a line level full-range summed output of the Right Front/Right Rear and Left Front/Left Rear input signals.
-
Page 4: Output Panel Layout
AMPLIFIERS 1. Fuses - For convenience, all amplifiers utilize ATC type fuses. For continued protection in the event that a Output Panel Layout fuse blows, replace the fuse only with the same value. Caution: The power fuses on the amp are for protecting the amp against overdrive. To protect the vehicle’s electrical system, an additional fuse is required within 18"... -
Page 5: Adjusting The Gain
FREE at 800-CALL MTX! (800-225-5689) frequencies to the larger speakers, like subwoofers. Typical Speaker Wiring Configurations Problem Stereo Amplifier No LED indication Bridge Mode Application Impedance Requirement 4 ohm bridge minimum 2 ohm stereo minimum 4 ohm... -
Page 6: Caractéristiques
• Mise en marche automatique Smart-Engage™ pour faciliter l’intégration avec des unités installées en usine (Thunder 6152 uniquement) • Sélecteur d’entrée 2 voies/4 voies sur Thunder 6304 fonctionnant comme un connecteur en T intégré • Circuit de protection informatisé temps réel •... - Page 7 AMPLIFIERS 1. Réglages de gain – Ces réglages permettent d’associer la sensibilité d’entrée de l’amplificateur à la source partic- Agencement du panneau d’entrée ulière utilisée. Les réglages sont faits en usine sur 1Vrms. Notez que le Thunder6304 présente des réglages de gain séparés pour les voies avant et arrière.
- Page 8 électrique de votre véhicule. Thunder 6152 – 30 A Thunder 6304 – 25 A x 3 Thunder 8302 – 30 A x 2 2. Terminal du pouvoir – C’est l’entrée du pouvoir principal pour l’amplificateur et il doit être con- necté...
-
Page 9: Réglage Du Volume
AMPLIFIERS Réglage du volume 1. Baissez complètement le gain sur l’ampli. 2. Montez le volume à environ 3/4 du maximum sur la source. 3. Réglez une commande de gain sur l’amplificateur 4 ohms minimum (possibilit d coute) jusqu’à obtenir une distorsion audible. 2 ohms minimum (st r o) 4. - Page 10 • Crossover de salida continuamente variable, con selector de salidas desde frecuencia completa/paso alto/paso bajo (Frecuencia completa en el Thunder 6304 solamente) • EBC Max en el Thunder 8302, permite el control de amplificadores de baja frecuencia adicionales cofigurados en cadena en modalidad de paso bajo •...
- Page 11 2. Conexiones de Entrada RCA – Conexiones de entrada tipo RCA para usar con unidades fuente que tienen RCA o Salidas de Línea Nivelada. El Thunder 6304 incluye un set de conexiones independiente para las entradas de estéreo delanteras y traseras. Para un funcionamiento correcto se requiere una unidad fuente con un nivel de salida mínimo de 200mV.
-
Page 12: Diagrama De La Placa De Salida
Thunder 6152 – Calibre 10 Thunder 6304 – Calibre 6 - 8 Thunder 8302 – Calibre 8 3. Terminal a tierra – Para que su amplificador Thunder funcione a su máximo rendimiento se requiere una conexión a tierra de buena calidad. -
Page 13: Definición De Términos Comunes
AMPLIFIERS Ampli st r o Application mode de possibilit d coute Ajuste de los controles Imp dance exig e de ganancia Configuraciones de 4 ohms minimum (possibilit d coute) 2 ohms minimum (st r o) 1. Ajuste los controles de ganancia del amplificador hasta el valor mínimo. -
Page 14: Technische Informationen
• Lautsprecher und Niedrigpegeleingänge am Thunder6152 • Farbkodiertes Drahtgeschirr zum Einbau Lautsprecherpegeleingang am Thunder6152 • Smart-Engage™ Selbstanschaltkreis zur einfachen Integration mit fabrikgelieferten Kopfteilen (nur Thunder 6152). • IEingangssignaloption 2CH/4CH am Thunder 6304 funktioniert als eine eingebaute Y-Steckverbindung • Realtime-Computer-Schutzschaltung • Nicht hörbares Ein- und Ausschalten •... - Page 15 Quellgerät anzupassen. Die Kontrollen sind von der Fabrik auf 1Vrms voreingestellt. Bitte beachten Sie, dass der Thunder 6304 eine separate Verstärkungsregelung für die vorderen und hinteren Kanäle hat. 2. RCA Eingangsbuchsen – Die RCA Eingangsbuchsen sind für den Gebrauch mit Quellgeräten, die RCA oder Leitungspegel-Ausgangsignale haben.
- Page 16 Schutz des elektrischen Systems des Fahrzeugs ist eine zusätzliche Sicherung am 12V+ Kabel maximal 50 cm von der Batterie entfernt erforderlich. Thunder 6152 – 30A Thunder 6304 – 25A x 3 Thunder 8302 – 30A x 2 2. Power-Anschluß – Dieser Anschluß ist der Hauptstromeingang für den Verstärker und muß...
-
Page 17: Fehlersuche
AMPLIFIERS Einstellen der Typischer Lautsprecher Anschlusskonfigurationen Verstärkungsregler 1. Drehen Sie die Verstärkungsregler auf dem Verstärker ganz aus. 2. Drehen Lautstärkeregler Eingangsgerät auf ca. æ des Maximums. 3. Stellen Sie eine Verstärkungsregelung am Verstärker ein, bis eine hörbare Verzerrung eintritt. 4. Drehen Sie dieselbe Verstärkungsregelung am Verstärker nach unten, bis die hörbare Verzerrung verschwindet. -
Page 18: Warranty
Warranty NOTES All MTX Audio Thunder Amplifiers purchased in the United States from an authorized MTX dealer are guaranteed against defects in material and workmanship for a peri- od of three years from the date purchased by the end user if the product is installed by an authorized MTX dealer, and one year if installed by the consumer. - Page 19 The Pointe at South Mountain 4545 East Baseline Road Phoenix, AZ 85042 602-438-4545 800-CALL MTX mtx.com © 2001 MTX. All rights reserved. MTX and Thunder are trademarks of MTX. Due to continual product development, all specifications are subject to change without notice. MTX000394 RevB 11/01 NDM185...
