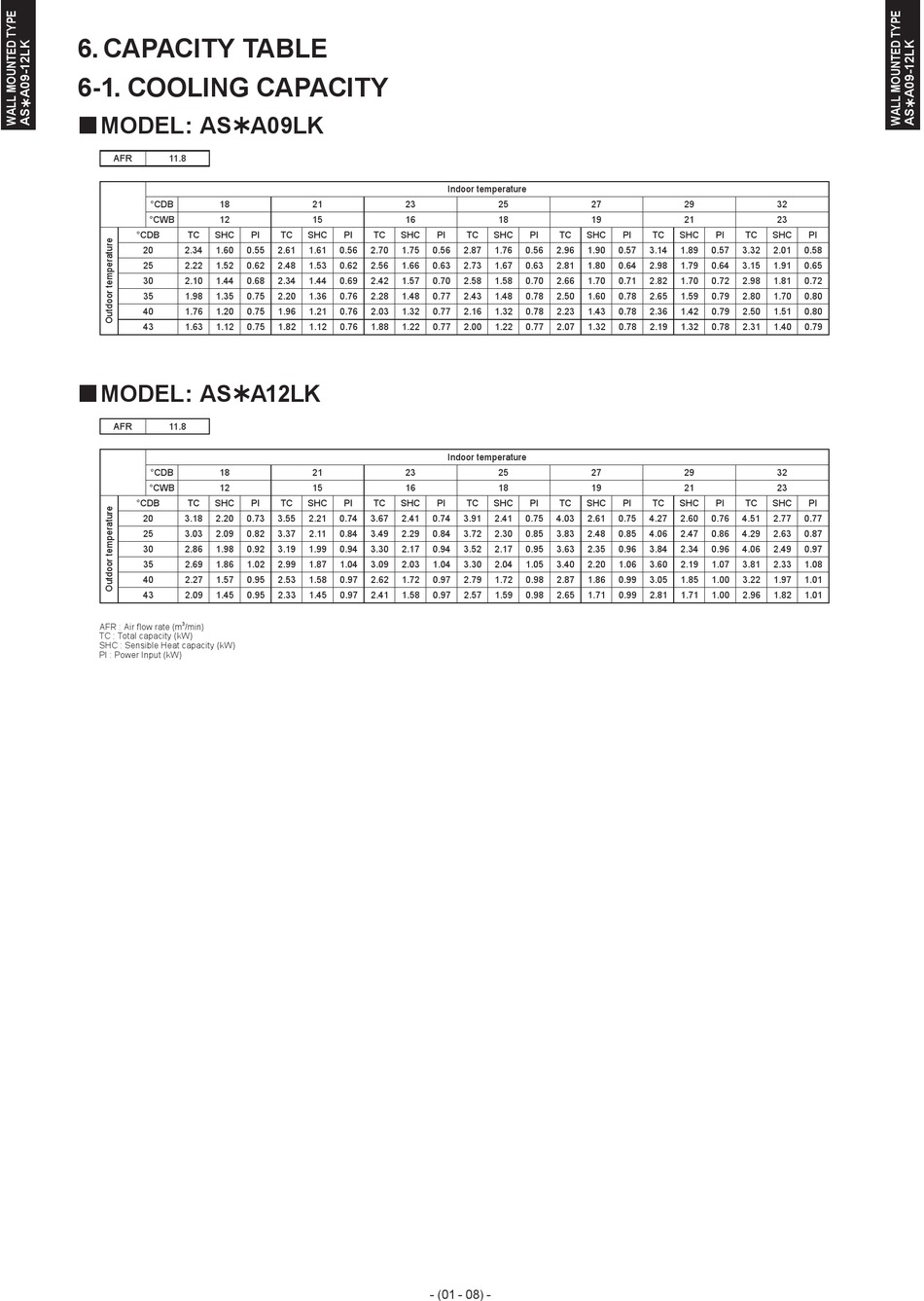

Capacity Table; Cooling Capacity - Fujitsu As*A09Lkc Design & Technical Manual

6.

CAPACITY TABLE

6-1.

COOLING CAPACITY

MODEL : ASA09LK
„ „
AFR 11.8
°CDB 18
°CWB 12
°CDB TC SHC PI
20 2.34 1.60 0.55
25 2.22 1.52 0.62
30 2.10 1.44 0.68
35 1.98 1.35 0.75
40 1.76 1.20 0.75
43 1.63 1.12 0.75
MODEL : ASA12LK
„ „
AFR 11.8
°CDB 18
°CWB 12
°CDB TC SHC PI
20 3.18 2.20 0.73
25 3.03 2.09 0.82
30 2.86 1.98 0.92
35 2.69 1.86 1.02
40 2.27 1.57 0.95
43 2.09 1.45 0.95
AFR : Air flow rate (m 3 /min)
TC : Total capacity (kW)
SHC : Sensible Heat capacity (kW)
PI : Power Input (kW)
Indoor temperature
21 23
15 16
TC SHC PI TC SHC PI
2.61 1.61 0.56 2.70 1.75 0.56
2.48 1.53 0.62 2.56 1.66 0.63
2.34 1.44 0.69 2.42 1.57 0.70
2.20 1.36 0.76 2.28 1.48 0.77
1.96 1.21 0.76 2.03 1.32 0.77
1.82 1.12 0.76 1.88 1.22 0.77
Indoor temperature
21 23
15 16
TC SHC PI TC SHC PI
3.55 2.21 0.74 3.67 2.41 0.74
3.37 2.11 0.84 3.49 2.29 0.84
3.19 1.99 0.94 3.30 2.17 0.94
2.99 1.87 1.04 3.09 2.03 1.04
2.53 1.58 0.97 2.62 1.72 0.97
2.33 1.45 0.97 2.41 1.58 0.97
- (01 - 08) -
25 27
18 19
TC SHC PI TC SHC PI
2.87 1.76 0.56 2.96 1.90 0.57
2.73 1.67 0.63 2.81 1.80 0.64
2.58 1.58 0.70 2.66 1.70 0.71
2.43 1.48 0.78 2.50 1.60 0.78
2.16 1.32 0.78 2.23 1.43 0.78
2.00 1.22 0.77 2.07 1.32 0.78
25 27
18 19
TC SHC PI TC SHC PI
3.91 2.41 0.75 4.03 2.61 0.75
3.72 2.30 0.85 3.83 2.48 0.85
3.52 2.17 0.95 3.63 2.35 0.96
3.30 2.04 1.05 3.40 2.20 1.06
2.79 1.72 0.98 2.87 1.86 0.99
2.57 1.59 0.98 2.65 1.71 0.99
29 32
21 23
TC SHC PI TC SHC PI
3.14 1.89 0.57 3.32 2.01 0.58
2.98 1.79 0.64 3.15 1.91 0.65
2.82 1.70 0.72 2.98 1.81 0.72
2.65 1.59 0.79 2.80 1.70 0.80
2.36 1.42 0.79 2.50 1.51 0.80
2.19 1.32 0.78 2.31 1.40 0.79
29 32
21 23
TC SHC PI TC SHC PI
4.27 2.60 0.76 4.51 2.77 0.77
4.06 2.47 0.86 4.29 2.63 0.87
3.84 2.34 0.96 4.06 2.49 0.97
3.60 2.19 1.07 3.81 2.33 1.08
3.05 1.85 1.00 3.22 1.97 1.01
2.81 1.71 1.00 2.96 1.82 1.01
