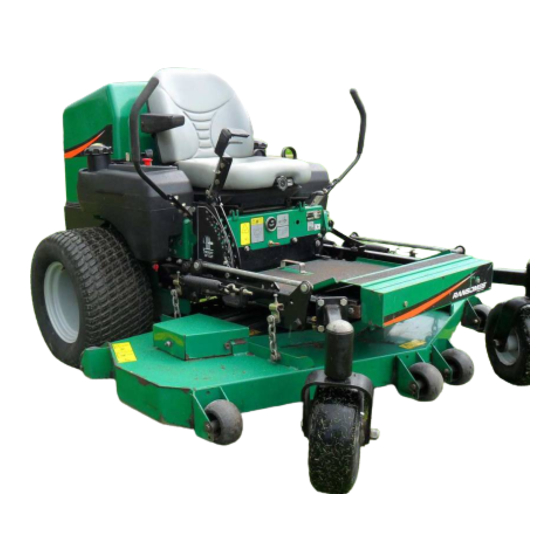

SETUP, PARTS & MAINTENANCE MANUAL
HANDBOK FÖR UPPSÄTTNING, RESERVDELAR OCH
UNDERHÅLL
Model: 942236
Modell: 942236
WARNING: If incorrectly used this machine can cause severe
injury. Those who use and maintain this machine should be
trained in its proper use, warned of its dangers and should read
the entire manual before attempting to set up, operate, adjust or
service the machine.
VARNING: Om denna maskin används på fel sätt kan den orsaka
svåra personskador. De som använder och underhåller denna
maskin ska utbildas i hur den används korrekt, vara varnade för
de förekommande riskerna och ska alltid läsa hela handboken
innan någon form av arbete utförs på eller med maskinen.
GB
SE
English
Swedish
ZT220D W/61 REAR DISCHARGE
ZT220D W/61 BAKRE UTMATNING
ZT220D W/61 REAR DISCHARGE
ZT220D W/61 BAKRE UTMATNING
4122813-SE Rev. A
RJ 100 052003

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZT220D and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ransomes ZT220D

Summary of Contents for Ransomes ZT220D

  • Page 1 4122813-SE Rev. A SETUP, PARTS & MAINTENANCE MANUAL HANDBOK FÖR UPPSÄTTNING, RESERVDELAR OCH UNDERHÅLL ZT220D W/61 REAR DISCHARGE ZT220D W/61 BAKRE UTMATNING Model: 942236 ZT220D W/61 REAR DISCHARGE Modell: 942236 ZT220D W/61 BAKRE UTMATNING WARNING: If incorrectly used this machine can cause severe injury.
  • Page 2 © 2003, Ransomes Jacobsen Limited. All Rights Reserved © 2003, Ransomes Jacobsen Limited. Alla rättigheter förbehålles...

  • Page 3: Table Of Contents

    Your safe use of this Ransomes product is one of our prime design objectives. Many safety features are built in, but we also rely on your good sense and care to achieve accident-free operation. For best protection, study the manuals thoroughly.

  • Page 4: Safety

    SAFETY ZT 220D Series NOTICE !!! This symbol means: ATTENTION! Unauthorized modifications may present extreme BECOME ALERT! safety hazards to operators and bystanders and could also result in product damage. Your safety and the safety of others is involved. Jacobsen, a Textron Company strongly warns Signal word definitions against, rejects and disclaims any modifications, add-on accessories or product alterations that are...

  • Page 5: Assembly And Setup

    ASSEMBLY AND SETUP ZT 220D Series TOOLS REQUIRED FOR ASSEMBLY – Wrecking bar – Claw hammer – Ratchets: 3/8" – Sockets: 3/8", 1/2", 17 mm – Wrenches: 13 mm, 15 mm, 17 mm, 18 mm, 1-1/16”, 1-1/8” – Straight edge –...
  • Page 6 ASSEMBLY AND SETUP ZT 220D Series 3. Set tire pressures to 1.0 kg/cm (14 lbs/in ). Tires are overinflated for shipping. 4. INSTALL FRONT CASTER WHEELS a) Remove caster wheel assemblies bolted to the pallet. b) Support the cradle assembly with jackstands or a hoist.
  • Page 7 ASSEMBLY AND SETUP ZT 220D Series 5. INSTALL GRASS DEFLECTOR a) Support the rear of the tractor with jackstands or a hoist. b) Remove the rear shipping brackets D from the drive wheel hubs. Retain the wheel bolts E for later wheel attachment.
  • Page 8 ASSEMBLY AND SETUP ZT 220D Series 7. TRACTION LEVERS a) Loosen bolt A and remove bolt B. b) Rotate traction lever D into position and secure with bolts A and B. Repeat for the other lever. c) Tighten all fasteners. d) Sit on the machine.
  • Page 9 ASSEMBLY AND SETUP ZT 220D Series 9. COUNTERBALANCE SPRINGS a) Raise the cutterdeck all the way. b) Adjust the spring A with nut B: 61” cutterdecks to a length of 9-9/16” (242 mm) The springs may be tightened or loosened from this point according to personal preference.

  • Page 10: Maintenance Chart

    MAINTENANCE CHART ZT 220D Series t l i t l i GB-8...

  • Page 11: Maintenance Record

    MAINTENANCE RECORD ZT 220D Series NOTES _______________________________________________________________ ____________________________________________________ ________________________________________________________________________ _______________________________________________________________ ____________________________________________________________ ____________________________________________________ ________________________________________________________________________ _______________________________________________________________ ____________________________________________________________ _______________________________________________________________ ____________________________________________________________ ____________________________________________________________ & GB-9...

  • Page 12: Maintenance

    (A 1/2 second delay is built into the system to prevent engine cutout when traversing rough terrain.) Repair machine before using if the Operator Presence Interlock System does not operate correctly in start or run. Contact your authorized Ransomes dealer. Hardware Tighten any nuts and bolts found loose.
  • Page 13 MAINTENANCE ZT 220D Series LUBRICATION Every 50 hours of operation, lubricate the following points (1-6) with grease: 1. Deck lift rockshaft (1 point) 2. Deck idler pivot bearings (2 points) 3. Deck lift pivots (6 points) 4. Hydro belt tensioner (1 point under engine deck)(service through hole in discharge deflector) 5.

  • Page 14: Hydraulic System

    MAINTENANCE ZT 220D Series HYDRAULIC SYSTEM Fluid level in the hydraulic system should be checked after the first 5 hours of operation, and every 100 hours thereafter, or when a leak has occurred. If the fluid is low, check all components for leaks.
  • Page 15 MAINTENANCE ZT 220D Series ENGINE OIL Do not perform engine maintenance without the engine off and PTO disengaged. AFTER FIRST FIVE (5) HOURS While the engine is warm: 1. Remove drain plug D and drain the crankcase. Dispose of used oil in accordance with local requirements.
  • Page 16 MAINTENANCE ZT 220D Series AIR CLEANER The air cleaner with this engine has a high density paper air cleaner cartridge. It should be inspected regularly and maintained. Uneven running, lack of power or black exhaust fumes may indicate a dirty air cleaner.
  • Page 17 MAINTENANCE ZT 220D Series ENGINE COOLING Continued operation with a clogged cooling system will cause severe overheating and can result in engine damage. Perform the following steps daily or when fins become clogged. DAILY 1. Clean air intake screen S. 2.

  • Page 18: Blade Removal

    Maintain cut angle at 30 – Do not overheat blades when sharpening. – Always use Ransomes blades. Use of another manufacturer’s blades may be dangerous. SPECIFIC TORQUES BLADE BOLT TORQUE: 70 FT-LBS (95 Nm) WHEEL HUB NUTS: 175 FT-LBS (237 Nm)

  • Page 19: Troubleshooting

    TROUBLESHOOTING ZT 220D Series SYMPTOMS PROBABLE CAUSE CHECK FOR SOLUTION Engine will not start. Safety interlock not Radiator mounting clamp Latch clamps. activated. loose. Shut off PTO. PTO Switch engaged. Engage parking Parking brake disengaged. brake or adjust parking brake switch.
  • Page 20 TROUBLESHOOTING ZT 220D Series SYMPTOMS PROBABLE CAUSE CHECK FOR SOLUTION Fuel line not bled after Air in fuel line. Purge air from Engine starts but runs running out of fuel. fuel line. (See unevenly. engine owners manual.) Water in fuel or plugged fuel Water in fuel bowl.

  • Page 21: Adjustments

    ADJUSTMENTS ZT 220D Series DECK LEVELING a) Park the machine on a smooth, level surface. Raise the deck to the transport position. b) Lower the deck onto a set of equal height blocks A under the rear corners of the deck. Place another set of blocks B under the front of the deck so that the deck top is pitched forward 1/8”.
  • Page 22 ADJUSTMENTS ZT 220D Series HEIGHT OF CUT The height of cut is set by moving height of cut pin N to the hole designated for the height of cut desired. To change the height of cut: 1. Lift the deck to the highest position. 2.

  • Page 23: Control Levers

    ADJUSTMENTS ZT 220D Series CONTROL LEVERS There are two mounting positions for the control levers, upper and lower. The lower position works well for most people. Taller operators may need the upper position. To adjust the height of the control levers: –...
  • Page 24 ADJUSTMENTS ZT 220D Series HYDROSTAT ADJUSTMENTS A turnbuckle-style hydrostat neutral adjustment is provided. Neutral: 1. Support the machine with the rear wheels off the ground. Use jackstands or equivalent support. Do not rely only on mechanical or hydraulic jacks. 2. Move the traction levers out into the neutral lock position and raise the seat.

  • Page 25: Belt Replacement

    BELT REPLACEMENT ZT 220D Series Note: Always use Ransomes replacement belts, not general purpose belts. Ransomes belts are specially designed for use on commercial mowers and will normally last longer. ENGINE-CUTTERDECK (PTO) BELT 1. Set the cutterdeck in the lowest height-of-cut position.
  • Page 26 BELT REPLACEMENT ZT 220D Series CUTTERDECK BELT 1. Set the cutterdeck in the lowest height-of-cut position. 2. Remove the engine-cutterdeck belt from the deck idlers and pulley (see engine-cutterdeck belt replacement). Push it aside but don't remove it from the machine. 3.

  • Page 27: Specifications

    SPECIFICATIONS ZT 220D Series POWER UNITS ENGINE: CONTROLS: Construction: Aluminum block with cast-in sleeves. Throttle; choke; power takeoff (PTO) clutch switch; Aluminum head, metal gasket. traction levers; parking brake lever; lift lever. Configuration: 4-stroke, vertical shaft, V-twin FUEL SYSTEM: cylinder, overhead valve, liquid-cooled indirect One tank on each side of operator, each with a injection diesel.
  • Page 28 SPECIFICATIONS ZT 220D Series . n i - t f / . l h / l GB-26...
  • Page 29 SPECIFICATION ZT 220D Series . l a ° > < GB-27...
  • Page 30 SPECIFICATIONS ZT 220D Series " 1 " 2 t f i l " 1 " 5 / t f CONSTRUCTION: ANTI-SCALP ROLLERS: Fabricated and welded or bolted 10-gauge, double- 61" Cutterdecks - 6 Rollers layer steel top with 7-gauge side skirts. Full floating CUTTING HEIGHT &...

  • Page 31: Parts Section

    ZT 220D VIKTIGT MEDDELANDE Tack så mycket för att du köpt denna produkt från Ransomes. Du har köpt en världsklassig klipparprodukt, en av de bäst designade och byggda någonstans. Denna maskin levereras med en handbok för säkerhet och drift och en separat handbok för uppsättning, reservdelar och underhåll.

  • Page 32: Säkerhet

    SÄKERHET Serie ZT 220D OBSERVERA!!! Denna symbol betyder: VAR UPPMÄRKSAM! Ej auktoriserade modifieringar kan utgöra extrema SE UPP! säkerhetsrisker för operatörer och kringvarande och kan även resultera i skador på produkten. Din och andras säkerhet är inblandad. Jacobsen, ett Textron-företag varnar skarpt för, avvisar Definitioner av signalord: och frånsäger sig allt ansvar för alla modifieringar, extra tillbehör eller produktförändringar som inte är...

  • Page 33: Montering Och Uppsättning

    MONTERING OCH UPPSÄTTNING Serie ZT 220D VERKTYG SOM KRÄVS FÖR MONTERING Bräckjärn – Klohammare – Spärrskaft: 10 mm – Hylsor: 10 mm, 12,5 mm, 17 mm – Fasta nycklar: 13 mm, 15 mm, 17 mm, 18 mm, 26,5 mm, 28 mm –...
  • Page 34 MONTERING OCH UPPSÄTTNING Serie ZT 220D 3. Ställ däckstrycket till 1,0 kg/cm . Däcken är överfyllda för transporten. 4. INSTALLERA FRÄMRE LEDHJUL a) Skruva loss de hopsatta ledhjulen från lastpallen. b) Stötta vaggan med pallbockar eller en lyft. c) Ta bort transportfästena A från lådan och vaggan. d) Installera de två...
  • Page 35 MONTERING OCH UPPSÄTTNING Serie ZT 220D 5. INSTALLERA GRÄSAVVISAREN a) Stötta traktorns bakdel med domkrafter eller lyft. b) Ta bort de bakre transportfästena D från drivhjulens nav. Spara hjulbultarna E för senare påsättning av hjulen. c) Höj traktorns bakdel, stötta med domkrafter eller lyft.
  • Page 36 MONTERING OCH UPPSÄTTNING Serie ZT 220D 7. DRAGKRAFTSSPAKAR a) Lossa bult A och ta bort bult B. b) Vrid dragkraftsspak D i läge och säkra med bultarna A och B. Upprepa med den andra spaken. c) Dra åt alla fixturer. d) Sitt på...
  • Page 37 MONTERING OCH UPPSÄTTNING Serie ZT 220D 9. MOTBALANSERINGSFJÄDRAR a) Höj klippdäcket i topp. b) Justera fjädern A med mutter B: 1,55 m klippdäck till en längd på 242 mm. Från denna punkt kan fjädrarna spännas eller slackas efter personlig smak. 10.

  • Page 38: Underhållsschema

    UNDERHÅLLSSCHEMA Serie ZT 220D å r ä ö l r ä ä l l å r ö å ö f l å Å Ö r ö å ä r ä l i t ä l å ä l r ö l i r r ö...

  • Page 39: Underhållsjournal

    UNDERHÅLLSJOURNAL Serie ZT 220D ANMÄRKNINGAR _______________________________________________________________ ____________________________________________________ ________________________________________________________________________ _______________________________________________________________ ____________________________________________________ ____________________________________________________________ ____________________________________________________ ________________________________________________________________________ _______________________________________________________________ ____________________________________________________________ _______________________________________________________________ ____________________________________________________________ _______________________________________________________________ ___________________________________________________________________________ Ä e l l c ä t t f ö a l l r ö ä t e l l e l l r t t e l l e j l...

  • Page 40: Underhåll

    är inbyggd för att förhindra motorstopp vid körning över bruten terräng.) Reparera maskinen innan den används om närvaroavkännarsystemet inte fungerar korrekt. Kontakta er auktoriserade återförsäljare för Ransomes. Fixturer Dra åt alla påträffade lösa muttrar och bultar. Ersätt brustna eller saknade sprintar. Reparera alla andra problem innan maskinen tas i drift.
  • Page 41 UNDERHÅLL Serie ZT 220D SMÖRJNING Efter varje 50 driftstimmar ska följande punkter (1 - 6) smörjas med fett: 1. Däcklyftens vippaxel (1 punkt). 2. Däcket mellanpivålager (2 punkter). 3. Däcklyftens pivåer (6 punkter). 4. Hydrostatremspännaren (1 punkt under motordäcket)(service genom hålet i utmatningsavböjaren). 5.
  • Page 42 UNDERHÅLL Serie ZT 220D HYDRAULSYSTEM Oljenivån i hydraulsystemet ska kontrolleras efter de första 5 driftstimmarna och sedan efter varje 100 driftstimmar eller om en läcka uppstått. Om nivån är låg ska alla komponenter läckagekontrolleras. Kontrollera genom att ta bort lock M från behållaren. Oljenivån ska vara vid botten av påfyllningsröret.
  • Page 43 UNDERHÅLL Serie ZT 220D MOTOROLJA Stäng av motor och kraftuttag innan underhållsarbeten utförs på motorn. EFTER DE FEM (5) FÖRSTA DRIFTSTIMMARNA Med varm motor: 1. Skruva ur dräneringsplugg D och töm vevhuset. Sluthantera den uttjänta oljan enligt gällande regler. 2. Rengör plugg D och skruva i den igen. 3.
  • Page 44 UNDERHÅLL Serie ZT 220D LUFTRENARE Luftrenaren till denna motor har en filterpatron med högdensitetspapper. Det bör inspekteras och underhållas med jämna mellanrum. Ojämn gång, kraftbrist eller svartrykande avgaser kan indikera ett smutsigt luftfilter. För rengöring eller byte av en dieselmotors luftrenarfilterelement: 1.
  • Page 45 UNDERHÅLL Serie ZT 220D MOTORNS KYLNING Körning med ett igensatt kylsystem kommer att orsaka allvarlig överhettning och kan resultera i motorskador. Följande bör utföras dagligen eller när kylflänsarna blir igensatta. DAGLIGEN 1. Rengör luftintagsgrill S. 2. Öppna spärr L, rengör flänsarna på oljekylare och kylare med vridning av grill S framåt.
  • Page 46 Ersätt blad vars lyftdel slitits tunn. – Håll klippvinkeln till – Överhetta inte blad vid skärpning. – Använd alltid Ransomes blad. Användande av andra tillverkares blad kan vara farligt. SPECIFIKA ÅTDRAGNINGSMOMENT BLADBULT: 95 Nm HJULMUTTRAR: 237 Nm VEVAXELBULT: 68 Nm...

  • Page 47: Felsökning

    FELSÖKNING Serie ZT 220D SYMPTOM TROLIG ORSAK KONTROLLERA LÖSNING Om kylarens fästklammer är Spänn klammern. Motorn startar inte. Säkerhetskoppling lös. inte gjord. Om kraftuttagets omkopplare är Stäng av kraftuttaget. påslagen. Lägg an Om parkeringsbromsen är parkeringsbromsen urkopplad. eller justera bromskontakten. Placera spakarna Dragkraftsspakarnas lägen.
  • Page 48 FELSÖKNING Serie ZT 220D SYMPTOM TROLIG ORSAK KONTROLLERA LÖSNING Luft i bränslesystemet. Bränsleledningarna inte Motorn startar men går Avlufta inte rent. bränslesystemet. (Se avluftade efter torrkörning. motor-handboken.) Vatten i bränslet eller Byt bränslefilter. Vatten i bränsleskålen. igensatt bränslefilter. Smutsigt bränslefilter. Restriktioner i motorns Rengör eller byt Smutsigt luftfilter.

  • Page 49: Justeringar

    JUSTERINGAR Serie ZT 220D DÄCKSNIVELLERING a) Parkera maskinen på en slät och plan yta. Lyft däcket till transportläget. b) Sänk ned däcket på en uppsättning jämnhöga klossar A, placerade under de bakre hörnen av BLADHÖJD däcket. Placera en annan uppsättning jämnhöga klossar B under däckets front så...
  • Page 50 JUSTERINGAR Serie ZT 220D KLIPPHÖJD Klipphöjden ställs in med flyttande av klipphöjdsstift N till det hål som är avsett för den önskade klipphöjden. Ändring av klipphöjden: 1. Höj klippdäcket i topp. 2. Flytta stift N till det valda hålet. 3. Sänk däcket till dess att lyftspaken stoppas av stiftet.
  • Page 51 JUSTERINGAR Serie ZT 220D STYRSPAKAR Det finns två monteringslägen för styrspakarna, övre och nedre. Det nedre läget fungerar bra för de flesta, men längre operatörer kan behöva det övre läget. Gör så här för att justera styrspakarnas höjd: – Demontera bultarna A och muttrarna B. –...
  • Page 52 JUSTERINGAR Serie ZT 220D JUSTERINGAR AV HYDROSTAT En frilägesjustering av vantskruvstyp finns till hydrostaterna. Friläge: 1. Stötta maskinen med upplyfta bakhjul. Använd pallbockar eller liknande. Lite inte på enbart domkrafter, vare sig de är mekaniska eller hydrauliska. 2. För dragkraftsspakarna till de låsta frilägena och lyft upp sätet.
  • Page 53 JUSTERINGAR Serie ZT 220D Obs: Använd alltid Ransomes utbytesremmar, inte generella drivremmar. Ransomes remmar är speciellt designade för kommersiella klippare och håller normalt längre. REM FRÅN MOTOR TILL KLIPPDÄCK 1. Ställ klippdäcket i lägsta klipphöjd. 2. Montera en kort förlängare på ett 10 mm spärrskaft.

  • Page 54: Rembyte

    REMBYTE Serie ZT 220D KLIPPDÄCKETS REM 1. Ställ klippdäcket i lägsta klipphöjd. 2. Ta bort remmen mellan motor och däck från däckets mellanskivor och remskiva (se byte av remmen mellan motor och däck). Tryck remmen åt sidan men ta inte bort den från maskinen. 3.

  • Page 55: Specifikationer

    SPECIFIKATIONER Serie ZT 220D KRAFTENHETER MOTOR: REGLAGE: Konstruktion: Aluminiumblock med ingjutna foder. Trottel, choke, kraftuttagets omkopplare, Aluminiumtopp, metallpackning. dragkraftsspakar, parkeringsbromsspak, lyftspak. Konfiguration: V-twin, vätskekyld 4-takts toppventils indirekt insprutad diesel, vertikal axel. BRÄNSLESYSTEM: En tank på var sida om operatören, vardera med kran DRIVSYSTEM: (1/4 varv).
  • Page 56 SPECIFIKATIONER Serie ZT 220D t ä Ö l i t Ä Ä Å Å t / l SE-26...
  • Page 57 SPECIFIKATIONER Serie ZT 220D Ä l l e Ä Å l l e Å Ä r ö ) l l ° : > < ö r ö l : t f ö l t f i i t ( v l l : ) l r ä...
  • Page 58 SPECIFIKATIONER Serie ZT 220D Ä å l s t f Ä l i t ) t / KONSTRUKTION: ANTI-SKALPERINGSVALSAR: Format och svetsat eller bultat 10-gauge, dubbellagrad 1,55 m klippdäck - 6 valsar. ståltopp med 7-gauge sidokjolar. Fullt flytande design. KLIPPHÖJD & PRODUKTION: KLIPPDÄCKETS DRIVSYSTEM: Höjd: Fjäderassisterad lyftspak medger enkel Elektrisk koppling/broms driver rem direkt från motorn...
  • Page 60 World Class Quality, Performance and Support English Equipment from Ransomes Jacobsen Limited is built to exacting standards ensured by ISO 9001 registration at all our manufacturing locations. A worldwide dealer network and factory-trained technicians backed by Ransomes Jacobsen Parts Xpress provide reliable, high-quality product support.
