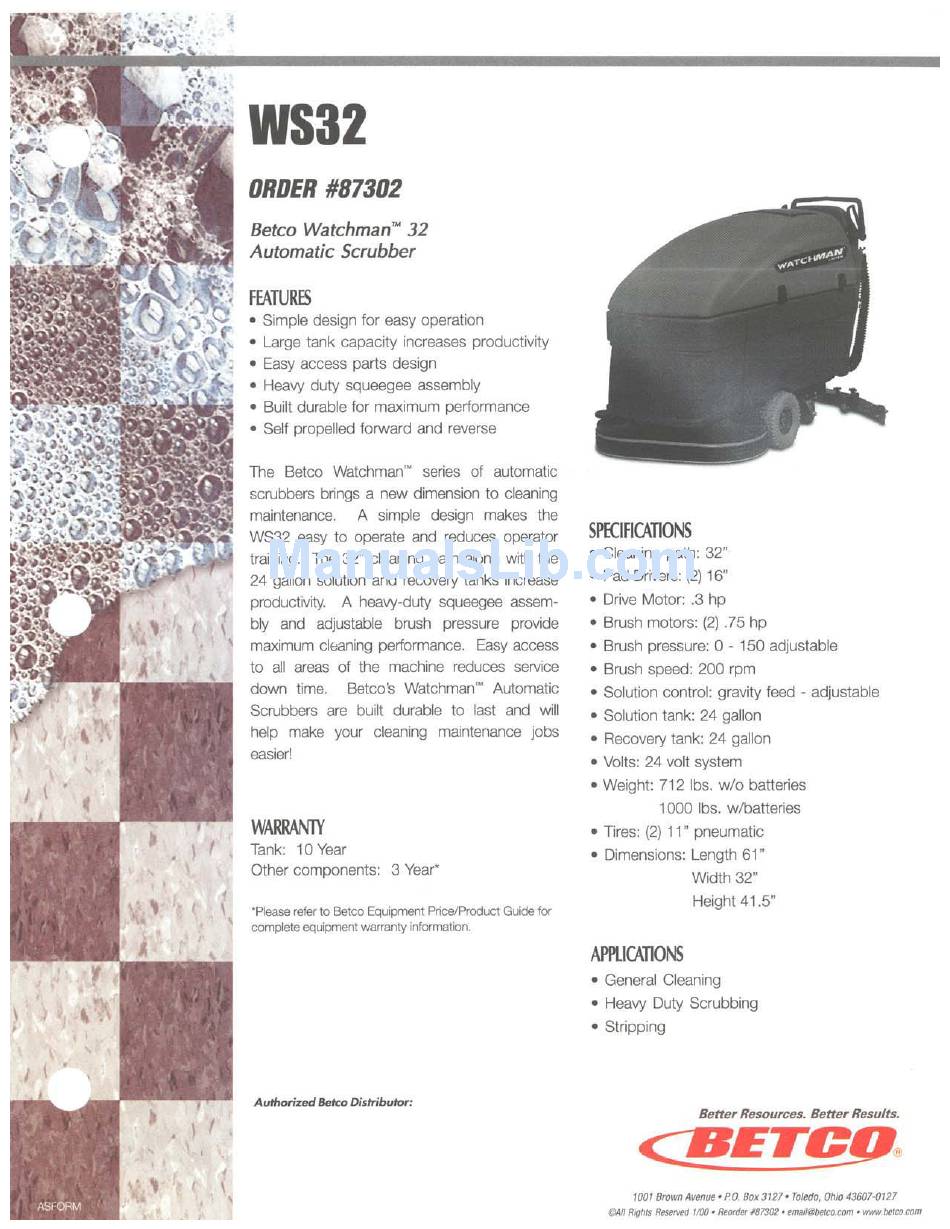

BETCO Watchman WS32 User Manual

Automatic scrubber

Advertisement

Quick Links

Advertisement

loading
Need help?

Need help?

Do you have a question about the Watchman WS32 and is the answer not in the manual?

Questions and answers

Summary of Contents for BETCO Watchman WS32

  • Page 25 CONTROL HANDLE GROUP SERIAL # ITEM DESCRIPTION NOTES FROM 09129 BEARING, 3/4 NYLINER SI 35220 GASKET, MICRO SWITCH COVER 38275 HANDLE, CONTROL E85358 1/4"- 20 Nyloc Nut E81063 Nut, 5/16" - 18 57247 NUT, PLATE SWITCH MOUNTING 62726 PLATE, MICROSWITCH MOUNT 66293 PIVOT, HANDLE 66301...
  • Page 27 CONTROL TOWER GROUP QTY FROM NOTES: ITEM DESCRIPTION 27874 CONSOLE, REAR E87636 NUT, 3/8-16 HEX NYLOCK 57189 NUT 1/4-20 FLANGE LOCK E87547 SCR, 3/8-16 X 2 HHCS 70393 SET SCR, 1/4-20X 1.25E 70403 SCR #10 X 1/2 PHST TYPE B E88410 SCR 10-32 X 1/2 PPHMS BLK E87548...
  • Page 29: Decal Group

    DECAL GROUP ITEM DESCRIPTION NOTES: 500023 LABEL, SCRUBBER PANEL 500024 LABEL CIRCUIT BREAKERS 500161 LABEL, BETCO RIGHT 500160 LABEL, BETCO LEFT...
  • Page 31 ELECTRICAL PANEL GROUP ITEM DESCRIPTION NOTES E87601 Breaker, 30A 250 VAC 50 VDC E87602 Breaker, 25A 250 VAC 50 VDC E87603 Breaker 3A 250 VAC 50 VDC E87505 Boot, 3-8 Circuit Breaker E87604 Controller, 24 VDC Propel Motor E87605 Circuit Board, Solution - Float 35210 GASKET, ELECTRIC PANEL E87606...
  • Page 32 FRONT COVER GROUP BSS428/432 98746 11/08/99...
  • Page 33 FRONT COVER GROUP SERIAL NO. PART NO. DESCRIPTION NOTES: FROM E87557 COVER, FRONT DK GRY E87664 KNOB, 5/16-18 4 PRONG 70639 SCR, 5/16 X 1.75 SSSCU E87623 WASHER, 5/16 FLAT SS 5-10 BSS428/432 98746 11/08/99...
  • Page 34: Recovery Tank Group

    RECOVERY TANK GROUP 5-11 BSS428/432 98746 11/08/99...
  • Page 35 RECOVERY TANK GROUP SERIAL NO. PART NO. DESCRIPTION NOTES: FROM E85358 E87613 E85458 CLAMP, 2.0" WORM GEAR X .312W E87615 CORD, DRAIN PLUG E87489 GASKET, 1 1/2 COMPRESSION E87616 HOSE, 1.5 X 24.0 DRAIN E87617 HOSE ASM, 1.5 X 11 BLK VAC E87618 HOSE, P-TRAP E87619...
  • Page 36 SCRUBHEAD GROUP 32 IN 5-19 BSS428/432 98746 02/03/00...
  • Page 37 SCRUBHEAD GROUP 32 IN SERIAL NO. PART NO. DESCRIPTION NOTES: FROM E87378 CLAMP, WORM GEAR .5W DIA GRIP E87659 DRIVER, BRUSH E87556 FITTING, 1/2 X 3/8 X 3/8 RED. TEE 39053 39410 E87688 HOSEBARB, 3/8 MPT X 3/8 HOSE 90 E87530 KEY, 1/4 SQ X 1.00 E87731...
  • Page 38 SCRUBHEAD LIFT GROUP-DISK 5-21 BSS428/432 98746 02/03/00...
  • Page 39 SCRUBHEAD LIFT GROUP-DISK SERIAL NO. PART NO. DESCRIPTION NOTES: FROM E87622 ACTUATOR, 24 VDC 5.0 STROKE 09130 BEARING, 1/2 NYLINER SF 140353 BALL JOINT ASSY, 3/8-24 LH 140372 BRKT, SCRUB HEAD MOUNT 27856 LINKAGE, SCRUB DECK WAS QUANTITY 2 E87643 NUT, 3/8-16 HEX E87636 NUT, 3/8-16 HEX NYLOCK...
  • Page 40 SCRUB BRUSH/PAD DRIVER GROUP 32 IN 5-15 BSS428/432 98746 11/08/99...
  • Page 41 SCRUB BRUSH/PAD DRIVER GROUP 32 IN SERIAL NO. PART NO. DESCRIPTION NOTES: FROM E87317 E87318 BRUSH, 16" POLYPROPYLENE HEX 02366 BRUSH, 16" NYLON HEX 02368 BRUSH, 16" MILD GRIT HEX E85090 LOCK, PAD CENTER SNAP,TWO STEP E87558 SCR, 1/4-20 X 5/8 PPHTC SS E87499 SCR, #8 X 1/2 PPH T/S SS E87558...
  • Page 42 SCRUB BRUSH/PAD DRIVER 32 IN 5-17 CUTTER 36V (SCEX) 86037040 12/12/06...
  • Page 43 SCRUB BRUSH/PAD DRIVER 32 IN PART # QTY DESCRIPTION E87705 Watchman32 - Pad Driver E87706 Watchman32 Polypropylene Brush New Style 02420 E87714 Watchman32 nylon brush 16" E87707 Watchman 32 Mild Grit Brush New Style E87484 Super aggresive 16" brush E85090 UHS Pad Center Lok 70695 SCR, #12 X 1.0 PPHMS SS...
  • Page 45 SOLUTION TANK GROUP DESCRIPTION PART NO. 20042 CLAMP, 3/8 HOSE (D-SLOT) E87743 CLAMP, 1.0 NYLON RACHET 27425 CORD, SOLUTION COVER E87615 CORD, DRAIN PLUG E87624 COVER, SOLUTION TANK 36191 GROMMET 1.00 ID 3/16 GRIP 39498 HOSE, 1/2" NYLOBRAID X 1 1/2" E87625 HOSE, 1.0 X 18.0 DRAIN E87626...
  • Page 46 SQUEEGEE GROUP-32 IN SCRUBHEAD...
  • Page 47 SQUEEGEE GROUP 32 IN SCRUBHEAD SERIAL NO. PART NO. DESCRIPTION NOTES: FROM E85358 NUT, 1/4-20 HEX NYLOCK E87643 NUT, 3/8-16 HEX E87636 NUT, 3/8-16 HEX NYLOCK 57269 NUT, 3/8-16 HEX COUPLING SS E87234 NUT, 5/16-18 CAPTIVE "J" PLTD E87525 PLATE, SQG RETAINER TOP 62812 PLATE, SQUEEGEE FILLER E87524...
  • Page 49: Squeegee Lift Group

    SQUEEGEE LIFT GROUP PART # DESCRIPTION CABLE, 23.70 X 1/8 E87631 E87162 GRIP, 3/16 X 1.0 FLAT BAR LEVER, SQUEEGEE LIFT E87376 51322 LINKAGE, SQUEEGEE LIFT 51323 LINKAGE, SQUEEGEE PIVOT NUT, 1/4-20 HEX E87441 E85358 NUT, 1/4-20 HEX NYLOCK NUT, 5/16-18 HEX NYLOCK E81063 NUT, 3/8-16 HEX NYLOCK E87636...
  • Page 51 VACUUM GROUP PART DESCRIPTION E87632 Filter, Vacuum E87467 Vac motor gasket WS28/32 E87672 WS28/32 recovery tank gasket E87673 WS28/32 recovery tank gasket E87749 Vac Mount Plate Gasket 39547 HOSE ASM, 1.5 BLK VAC X 21 E87634 Vac Motor ASM 24 VCD 3 Stage E87236 Motor brush set 57104...
  • Page 53 WHEELS AND FRAME GROUP DESCRIPTION PART# E87360 AXLE, MOTOR DRIVE 24 VDC E87635 CASTER 4" DIA. X 2 X 3.56 R E81063 NUT, 5/16-18 HEX NYLCK E87636 NUT, 3/8-16 HEX NYLOCK 57128 NUT, 5/16-24 HEX NYLOCK 62714 PLATE, DRIVE AXLE E87637 SCR, 3/8-16 X 1.00 HHCS GR5 E87239...
  • Page 55 WIRING GROUP - BATTERY CABLES PART# DESCRIPTION E87639 WIRE, 4 X 158 CLAMP E87640 CABLE, 4 X 27 RED E87641 CABLE, 4 X 27 BLK E87643 NUT 3/8-16 HEX E87575 NUT, 1/4-20 HEX NYLOCK SS 62728 PLATE, CABLE MOUNT 70010 SCR, 1/4-20 X 1.5 HHCS SS 70302 SCR 5/16-18 X 1 "HHCSGR5PLT DL...
  • Page 57 WIRING GROUP - CONTROL PANEL PART# DESCRIPTION E87495 HARNESS PANEL 29204 DIODE ASM, 76008 X 76008 E86717 DIODE ASM, 76075 X 76075...
  • Page 59 WIRING GROUP - MAIN HARNESS PART# DESCRIPTION E87494 HARNESS, MAIN...
  • Page 61 Service Distributor. If the original part is returned within the warranty policy period from date of delivery for inspection by Betco and is found to be defective the owner will be credited for the cost of replacement parts plus shipping and handling.
