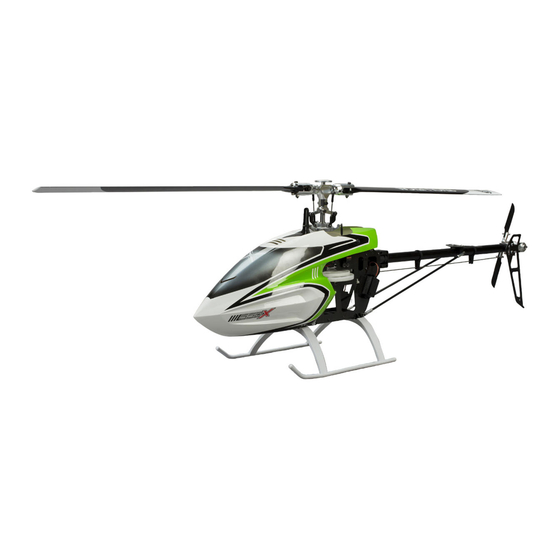

Blade 550X Instruction Manual

Pro series
Hide thumbs Also See for 550X:
Table of Contents

  • English

  • Deutsch
    • Benötigtes Werkzeug
    • Erforderliche Teile
    • Erklärung der Montagesymbole
    • Optionales Zubehör
    • Rotorkopfmontage (H)
    • Chassismontage (F)
    • Heckmontage (T)
    • Einbau der Elektronik
    • Montage der Kabinenhaube
    • Montage Hauptrotorkopf
    • Servoarm und Anlenkungen
    • Programmieren des Senders
    • Throttle Hold (Gas Aus)
    • AR7200 Standard Blade 550 X Setup
    • Tipps zum AR7200BX-Parametermenü
    • Test der Kontrollen
    • Test der Motorsteuerung
    • Fliegen Ihres 550X
    • Niederspannungsabschaltung (LVC)
    • Warnungen und Richtlinien zum Fliegen
    • AR7200BX Feinabstimmung und Anpassung
    • Blattspurlauf
    • Einstellen der Heckverstärkung (Gain)
    • Kontrollen nach dem Flug und Wartung - Checkliste
    • Blade 550 X Leitfaden zur Fehlerbehebung
    • Garantie und Service Kontaktinformationen
      • Garantie und Service Informationen
    • Garantieeinschränkungen
    • Konformitätserklärung für die EU
    • Kundendienstinformationen

  • Français
    • Composants Requis
    • Eléments Optionnels
    • Légendes du Guide D'assemblage
    • Outils Requis Pour Effectuer L'assemblage
    • Assemblage de la Tête (H)
    • Assemblage du Châssis (F)
    • Assemblage de L'anticouple (T)
    • Installation de L'électronique
    • Installation de la Bulle
    • Installation des Bras de Servos Et des Biellettes
    • Installation des Pales Principales
    • Programmation de L'émetteur
    • Verrouillage de la Manette des Gaz
    • Conseils Sur Le Menu Paramétrage de L'ar7200Bx
    • Réglage du Blade 550 X Par Défaut Équipé de L'ar7200Bx
    • Contrôle de la Rotation du Moteur
    • Test des Commandes
    • Coupure Par Tension Faible
    • Directives de Vol Et Avertissements
    • Pilotage de Votre Blade 550X
    • Ajustement Et Réglage Fi N de L'ar7200Bx
    • Inspection Et Entretien Après Le Vol
    • Le Tracking des Pales
    • Réglage de Gain du Gyroscope de la Gouverne de Direction
    • Guide de Dépannage du Blade 550 X
    • Garantie Limitée
    • Informations de Service Client
    • Informations de Conformité Pour L'union Européenne

  • Italiano
    • Articoli Necessari
    • Articoli Opzionali
    • Attrezzi Necessari
    • Guida All'assemblaggio
    • Montaggio Della Testa (H)
    • Montaggio del Telaio (F)
    • Montaggio Della Coda (T)
    • Installazione Dell'elettronica
    • Installazione Della Capottina
    • Installazione Rotore Principale
    • Installazione Squadrette Servi E Barrette DI Comando
    • Programmazione del Trasmettitore
    • Throttle Hold (Sgancio del Motore)
    • Consigli Per Menu Dei Parametri AR7200BX
    • Settaggio AR7200BX con Pale Standard
    • Test DI Controllo del Motore
    • Verifi Che Dei Comandi
    • Come Far Volare Il Vostro 550X
    • Indicazioni Per Il Volo E Avvertenze
    • Spegnimento Per Bassa Tensione (LVC)
    • Allineamento Delle Pale (Tracking)
    • AR7200BX Messa a Punto E Regolazioni
    • Ispezione Dopo Il Volo E Manutenzione
    • Regolazione Della Sensibilità del Gyro
    • Guida Alla Soluzione Dei Problemi
    • Informazioni Per Il Servizio Ai Clienti
    • Limiti DI Garanzia
    • Conformità Per L'unione Europea
      • Exploded Views
      • Explosionzeichnung
      • Vue Éclatée
    • Viste Esplose
      • Parts List / Ersatzteile / Pièces de Rechange / Pezzi DI Ricambio
      • Parts List / Ersatzteile / Pieces de Rechange / Pezzi DI Ricambio
      • Optional Parts / Optionale Bauteile / Pièces Optionnelles / Pezzi Opzionali
      • Optional Parts / Optionale Bauteile / Pieces Optionnelles / Pezzi Opzionali

Advertisement

Available languages

Available languages

Quick Links

Download this manual
®
Instruction Manual
Bedienungsanleitung
®
Manuel d'utilisation
Manuale di Istruzioni

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 550X and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Blade 550X

Summary of Contents for Blade 550X

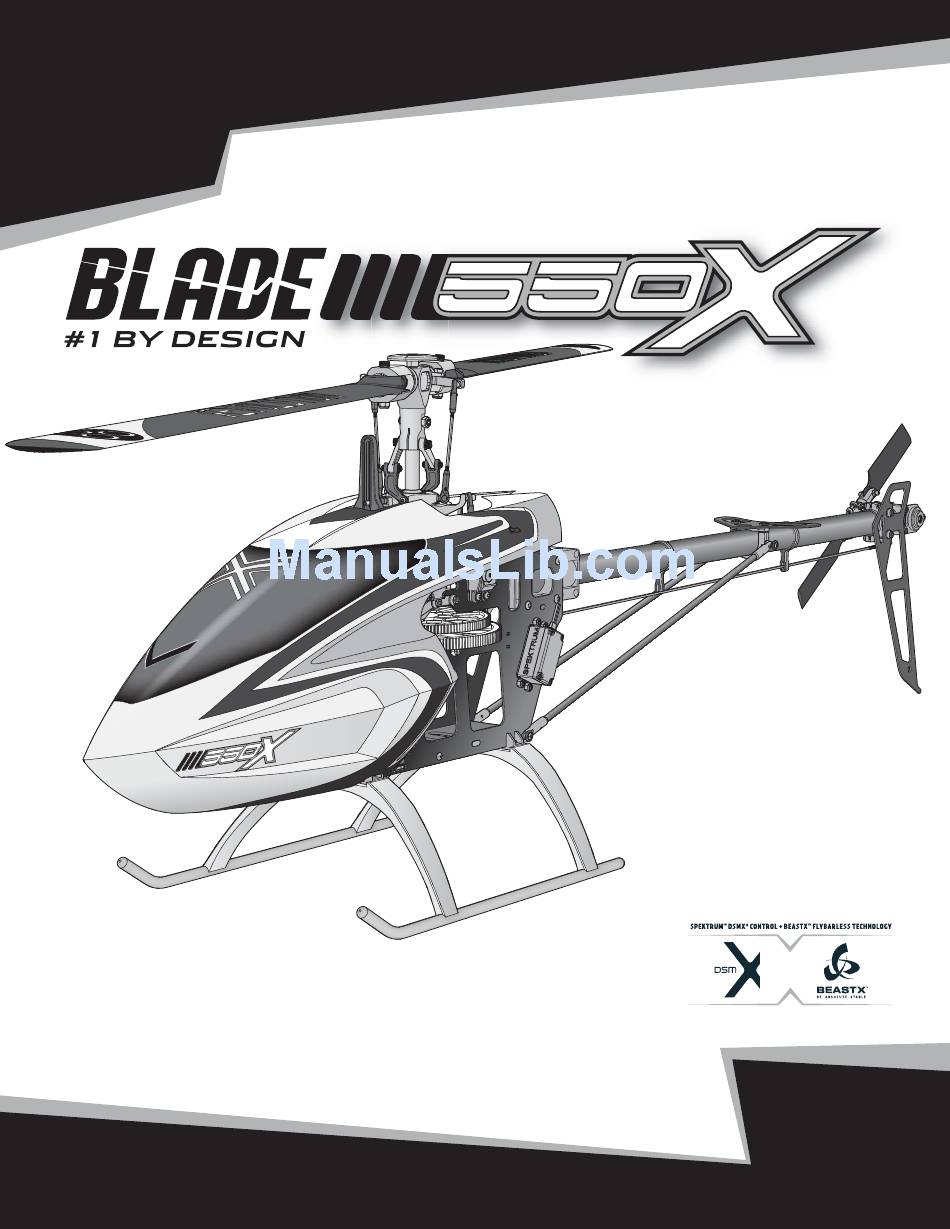

  • Page 1 ® Instruction Manual Bedienungsanleitung ® Manuel d’utilisation Manuale di Istruzioni...
