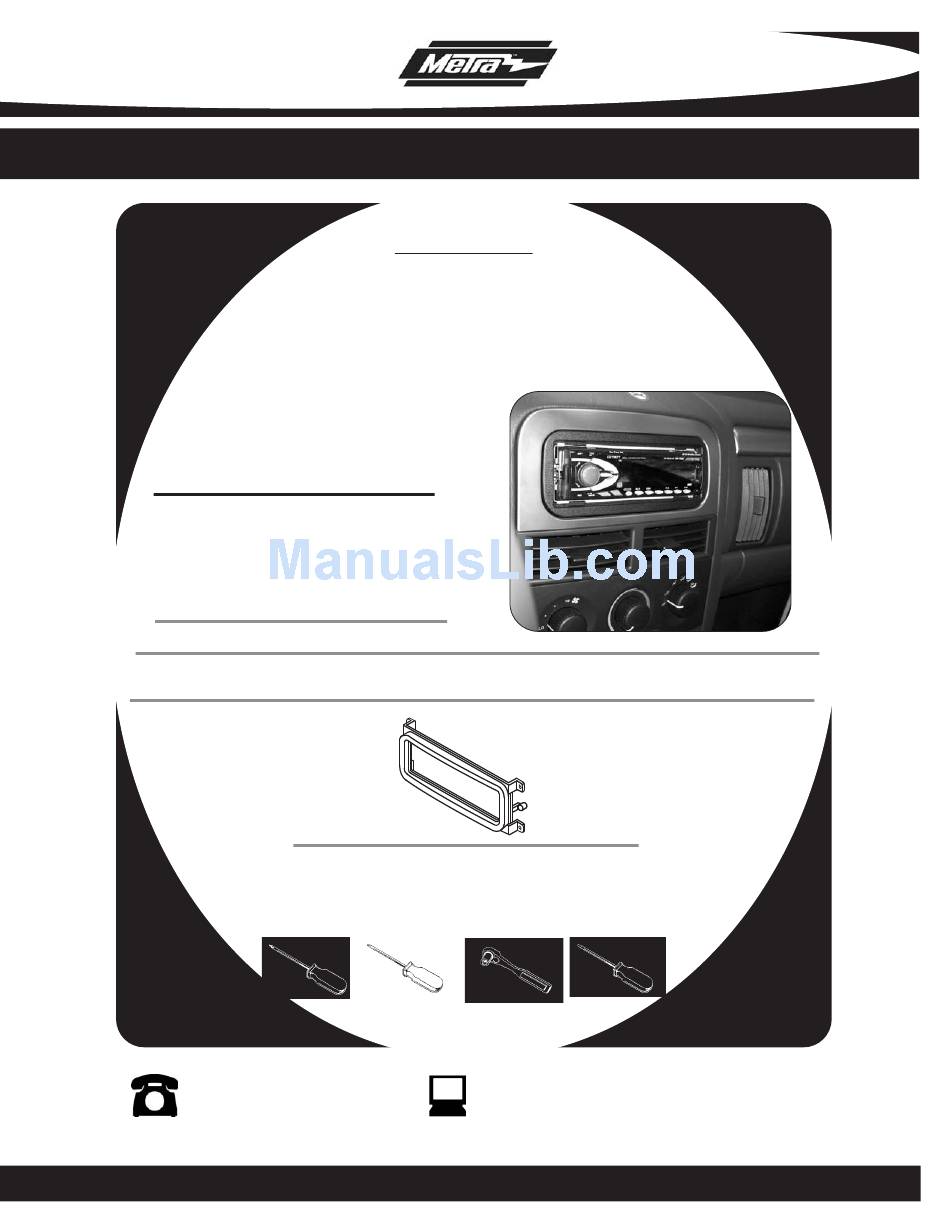

INSTALLATION INSTRUCTIONS FOR PART 99-6503
APPLICATIONS
Chrysler Multi Kit
99-6503
AT-512CR
AW-512CR
KIT FEATURES
• DIN Head Unit Provision
KIT COMPONENTS

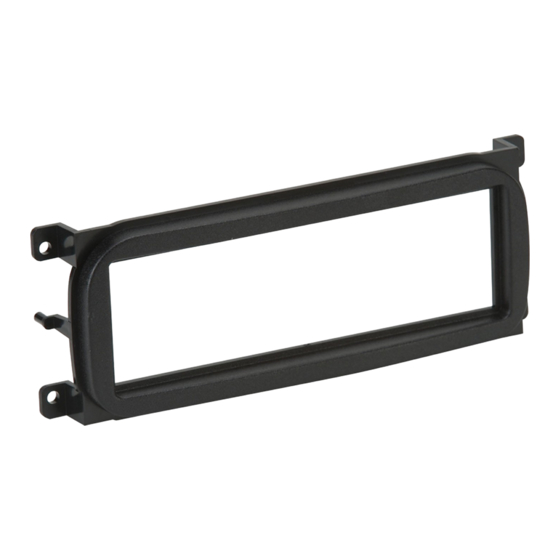

A) Radio Housing
A
TOOLS REQUIRED:
A) Phillips Screwdriver • B) Torx # 20 • C) Socket Wrench • D) Small Flat Blade Screwdriver
1-800-221-0932
www.metraonline.com
© COPYRIGHT 2004 METRA ELECTRONICS CORPORATION
Advertisement
Chapters
Table of Contents
Related Manuals for Metra Electronics 99-6503
Summary of Contents for Metra Electronics 99-6503
- Page 1 INSTALLATION INSTRUCTIONS FOR PART 99-6503 APPLICATIONS Chrysler Multi Kit 99-6503 AT-512CR AW-512CR KIT FEATURES • DIN Head Unit Provision KIT COMPONENTS A) Radio Housing TOOLS REQUIRED: A) Phillips Screwdriver • B) Torx # 20 • C) Socket Wrench • D) Small Flat Blade Screwdriver 1-800-221-0932 www.metraonline.com...
-
Page 2: Table Of Contents
99-6503 T ABLE OF CONTENTS Dash Disassembly Chrysler 300M 1999-2004/Concorde 1998-2004/ Chrysler LHS 1998-2001/ Dodge Intrepid 1998-2004...1 Chrysler PT Cruiser. 2001-2005...1 Chrysler Sebring/Dodge Stratus 2001-2006... 2 Chrysler Town & Country/Dodge Caravan 2001-2006...2 Dodge Neon 2000-2006/Plymouth Neon 2000-2001... 3 Dodge Ram 2002-2005... 3 Dodge Viper 2003-2006... -
Page 3: Dash Disassembly
99-6503 CHRYSLER 300M 1999-2004/CONCORDE 1998-2004 CHRYSLER LHS 1998-2001/DODGE INTREPID 1998-2004 Disconnect the negative battery terminal to prevent an accidental short circuit. Remove the ashtray by pressing down on the inner spring clip. (Concorde only) Unclip gear shifter trim panel and slide trim panel toward the rear of the vehicle. - Page 4 99-6503 CHRYSLER SEBRING DODGE STRA TUS 2001-2006 Disconnect the negative battery terminal to prevent an accidental short circuit. Remove (2) Phillips head screws from under the climate controls. Unclip and remove radio trim panel. Remove (4) Phillips head screws securing the radio. Disconnect and remove the radio.
-
Page 5: Plymouth Neon 2000-2001
99-6503 DODGE NEON 2000-2006 PL YMOUTH NEON 2000-2001 Disconnect the negative battery terminal to prevent an accidental short circuit. Pull off climate control knobs. Unclip and remove ac/heater vents. Remove (1) Phillips head screw from each vent cavity. Unclip and remove dash trim panel. - Page 6 99-6503 DODGE VIPER 2003-2006 Disconnect the negative battery terminal to prevent an accidental short circuit. Using a small flat blade screw driver, pry up on center console trim panel. (Be careful not to scratch the trim panel) (Figure A) Loosen the shifter lock nut below center console trim panel (Figure A) and unscrew the shifter knob.
- Page 7 99-6503 JEEP GRAND CHEROKEE 1999-2004 Disconnect the negative battery terminal to prevent an accidental short circuit. Unclip and remove radio trim panel. Remove (4) Phillips head screws securing the radio. Disconnect and remove the radio. Skip to kit assem- bly page.
- Page 8 99-6503 JEEP LIBERTY 2002-2006 Disconnect the negative battery terminal to prevent an accidental short circuit. Remove ashtray and remove one Phillips screw exposed. Unclip and remove radio/ climate control panel. Remove (4) Phillips screws securing radio. Disconnect and remove radio.
-
Page 9: Din Head Unit Provision
99-6503 DIN HEAD UNIT PROVISION Slide the DIN cage into the Radio Housing and secure by bending the metal locking tabs down. (Figure A) Slide the aftermarket head unit into the cage and secure. (Figure B) KIT ASSEMBL Y... -
Page 10: Final Assembly
99-6503 FINAL ASSEMBL Y 1 Locate the factory wiring harness in the dash and make the connection as shown. Metra recomends using the proper mating adapter and making the connections as shown. (Isolate and individually tape off the ends of any unused wires to prevent electrical short circuit.) - Page 11 INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-6503 INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-6503 Kit múltiple para Chrysler Kit múltiple para Chrysler 99-6503 99-6503 AT-512CR AT-512CR AT-512CR AW-512CR AW-512CR AW-512CR CARACTERÍSTICAS DEL KIT CARACTERÍSTICAS DEL KIT • Accesorio para unidades centrales DIN •...
- Page 12 99-6503 I N D I C E Desmontaje Del Tablero Chrysler 300M 1999-2004/Concorde 1998-2004/ Chrysler LHS 1998-2001/ Dodge Intrepid 1998-2004...1 Chrysler PT Cruiser. 2001-2005...1 Chrysler Sebring/Dodge Stratus 2001-2006... 2 Chrysler Town & Country/Dodge Caravan 2001-2006...2 Dodge Neon 2000-2006/Plymouth Neon 2000-2001... 3 Dodge Ram 2002-2005...
-
Page 13: Chrysler 300M 1999-2004/Concorde 1998-2004
99-6503 CHRYSLER 300M 1999-2004/CONCORDE 1998-2004 CHRYSLER LHS 1998-2001/DODGE INTREPID 1998-2004 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Retire el cenicero presionando hacia abajo en el gancho con resorte interno. (únicamente Concorde). Desenganche el panel de terminación de la palanca de velocidades y deslice el panel de terminación hacia la parte... -
Page 14: Chrysler Sebring/Dodge Stratus 2001-2006
99-6503 CHRYSLER SEBRING DODGE STRA TUS 2001-2006 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Retire (2) tornillos de cabeza Phillips que se encuentran debajo de los controles de clima. Desenganche y retire el panel de terminación del radio. -
Page 15: Dodge Neon 2000-2006/Plymouth Neon 2000-2001
99-6503 DODGE NEON 2000-2006 PL YMOUTH NEON 2000-2001 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Jale las perillas de control de clima. Desenganche y retire el panel de control de clima. Retire (1) tornillo de cabeza Phillips de cada hueco de las rejillas de ventilación. -
Page 16: Dodge Viper 2003-2006
99-6503 DODGE VIPER 2003-2006 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Utilizando un destornillador de hoja plana pequeño, levante haciendo palanca el panel de terminación de la consola central. (Tenga cuidado de no rayar el panel de terminación). -
Page 17: Jeep Grand Cherokee 1999-2004
99-6503 JEEP GRAND CHEROKEE 1999-2004 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Desenganche y retire el panel del radio. Retire (4) tornillos de cabeza Phillips que sujetan el radio. Desconecte y retire el radio. Pase a la página de montaje del kit. -
Page 18: Jeep Liberty 2002-2006
99-6503 JEEP LIBERTY 2002-2006 Desconecte el terminal negativo de la batería, a fin de evitar un cortocircuito accidental. Retire el cenicero y retire un tornillo Phillips expuesto. Desenganche y retire el panel del radio/ de control de clima. Retire (4) tornillos Phillips que sujetan el radio. -
Page 19: Din Head Unit Provision
99-6503 ACCESORIO PARA UNIDADES CENTRALES DIN Deslice la caja DIN en el alojamiento del radio y sujétela doblando las lengüetas de cierre de metal hacia abajo. (Figura A). Deslice la unidad central de posventa en la caja y sujétela. (Figura B). -
Page 20: Final Assembly
99-6503 MONTAJE FINAL 1 Ubique el arnés del cableado de fábrica en el tablero y realice las conexiones como se muestra. Metra recomienda usar el adaptador de acoplamiento adecuado y realizar las conexiones como se muestra. (Aísle y encinte individualmente los extremos de cualquier cable que no esté...
